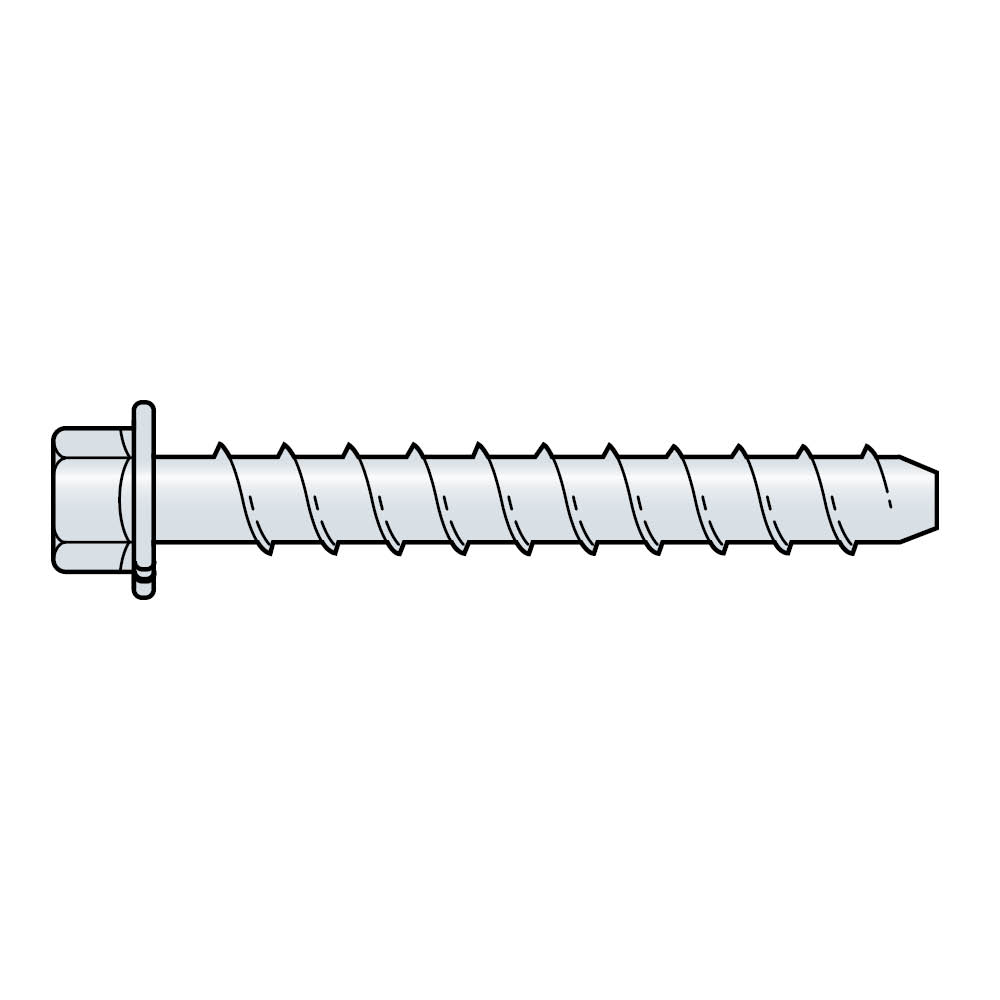

THD
High capacity undercut anchor, concrete screw
Undecut anchor for heavy duty
Označení CE
ETA
Servisní třída 2
Elektroizolační ocel
Uvnitř
Feu R 120
Vzdálenost od okraje a minimální vnitřní vzdálenost
Podrobnosti produktu
Vlastnosti
Materiál
- Electro-galvanized steel
Vorteile
- Quicker installation than expansion anchor
- aesthetic hexagonal head
- Large

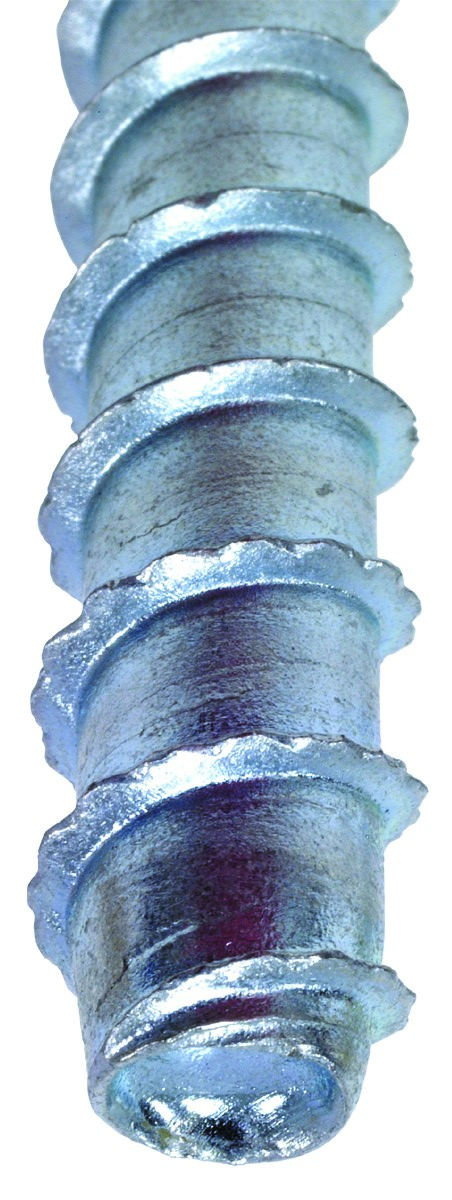

- Thread design undercuts to efficiently transfer the load to the base material
- Standard fractional sizes
- Specialized heat-treating process creates tip hardness for better cutting without compromising the ductility
- No special drill bit required — designed to install using standard-sized ANSI tolerance drill bits
- Testing shows the Titen HD® installs in concrete with 50% less torque than competitor anchors
- Hex-washer head requires no separate washer and provides a clean installed appearance
- Removable — ideal for temporary anchoring (e.g., formwork, bracing) or applications where fixtures may need to be moved (reuse of the anchor to achieve listed load values is not recommended)
Aplikace
Anwendbare Materialien
- Cracked and uncracked concrete
Anwendungsbereich
- Heavy fastening: Hangers, railling..
- Numerous conncetions: cable tray, stadium chairs, racks..;
- Temporary use
Technické údaje
Rozměry a typické hodnoty
Art. nr. | Art.No. | Ø Thread [mm] | L [mm] | max. Klemmdicke [mm] | Durchgangsloch im Anbauteil [mm] | Ø drilling hole x min. drilling depth [mm] | Pack Size |
---|---|---|---|---|---|---|---|
THD M8-70/5 | THD08070 | 10.3 | 70 | 5 | 12 | 8 x 75 | 50 |
THD M8-80/15 | THD08080 | 10.3 | 80 | 15 | 12 | 8 x 75 | 50 |
THD M8-100/35 | THD08100 | 10.3 | 100 | 35 | 12 | 8 x 75 | 50 |
THD M8-120/55 | THD08120 | 10.3 | 120 | 55 | 12 | 8 x 75 | 50 |
THD M8-140/75 | THD08140 | 10.3 | 140 | 75 | 12 | 8 x 75 | 50 |
THD M8-160/95 | THD08160 | 10.3 | 160 | 95 | 12 | 8 x 75 | 50 |
THD M10-80/5 | THD10080 | 12.5 | 80 | 5 | 14 | 10 x 85 | 50 |
THD M10-90/15 | THD10090 | 12.5 | 90 | 15 | 14 | 10 x 85 | 50 |
THD M10-100/25 | THD10100 | 12.5 | 100 | 25 | 14 | 10 x 85 | 50 |
THD M10-120/45 | THD10120 | 12.5 | 120 | 45 | 14 | 10 x 85 | 50 |
THD M10-140/65 | THD10140 | 12.5 | 140 | 65 | 14 | 10 x 85 | 50 |
THD M10-160/85 | THD10160 | 12.5 | 160 | 85 | 14 | 10 x 85 | 50 |
THD M10-170/95 | THD10170 | 12.5 | 170 | 95 | 14 | 10 x 85 | 50 |
THD M12-110/15 | THD12110 | 14.4 | 110 | 15 | 16 | 12 x 105 | 20 |
THD M12-130/35 | THD12130 | 14.4 | 130 | 35 | 16 | 12 x 105 | 20 |
THD M16-130/15 | THD16130 | 19.6 | 130 | 15 | 22 | 16 x 130 | 10 |
THD M16-150/35 | THD16150 | 19.6 | 150 | 35 | 22 | 16 x 130 | 10 |
permissible loads
Art. nr. | permissible loads in C20/25 **) | |
---|---|---|
Nzul [kN] | Vzul [kN] | |
THD M8-70/5 | 2.4 | 8.3 |
THD M8-80/15 | 2.4 | 8.3 |
THD M8-100/35 | 2.4 | 8.3 |
THD M8-120/55 | 2.4 | 8.3 |
THD M8-140/75 | 2.4 | 8.3 |
THD M8-160/95 | 2.4 | 8.3 |
THD M10-80/5 | 3 | 13 |
THD M10-90/15 | 3 | 13 |
THD M10-100/25 | 3 | 13 |
THD M10-120/45 | 3 | 13 |
THD M10-140/65 | 3 | 13 |
THD M10-160/85 | 3 | 13 |
THD M10-170/95 | 3 | 13 |
THD M12-110/15 | 4.8 | 18 |
THD M12-130/35 | 4.8 | 18 |
THD M16-130/15 | 9.9 | 27.3 |
THD M16-150/35 | 9.9 | 27.3 |
**) Permissible loads apply to single anchors in cracked concrete without the influence of center and edge distances

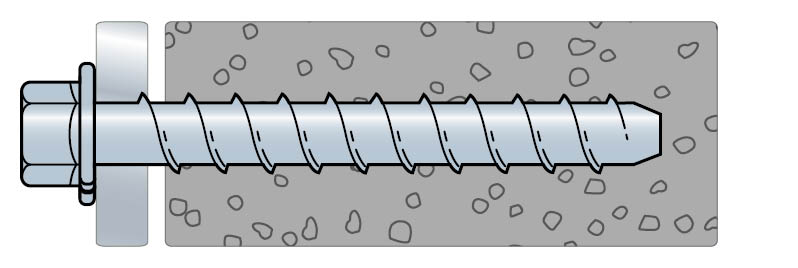

Instalace
Instalace
Instalační parametry
Art. nr. | Bohrernenn- durchmesser [mm] | Min. drill depth - h1 [mm] | &Oslmash drilling fixture - df [mm] | Montage- drehmoment [Nm] | Impact screw driver (7) - Tsd [Nm] | Verankerungs- tiefe [mm] | Characteristic spacing(5) - Scr,N [mm] | Min. rozestupy [mm] | Char. edge distance [mm] | min. Rand- abstand [mm] | Mindestbauteildicke [mm] |
---|---|---|---|---|---|---|---|---|---|---|---|
THD M8-70/5 | 8 | 75 | 12 | NA | ≤ 200 | 47 | 141 | 50 | 70.5 | 50 | 105 |
THD M8-80/15 | 8 | 75 | 12 | NA | ≤ 200 | 47 | 141 | 50 | 70.5 | 50 | 105 |
THD M8-100/35 | 8 | 75 | 12 | NA | ≤ 200 | 47 | 141 | 50 | 70.5 | 50 | 105 |
THD M8-120/55 | 8 | 75 | 12 | NA | ≤ 200 | 47 | 141 | 50 | 70.5 | 50 | 105 |
THD M8-140/75 | 8 | 75 | 12 | NA | ≤ 200 | 47 | 141 | 50 | 70.5 | 50 | 105 |
THD M8-160/95 | 8 | 75 | 12 | NA | ≤ 200 | 47 | 141 | 50 | 70.5 | 50 | 105 |
THD M10-80/5 | 10 | 85 | 14 | 75 | ≤ 515 | 55 | 165 | 60 | 82.5 | 60 | 125 |
THD M10-90/15 | 10 | 85 | 14 | 75 | ≤ 515 | 55 | 165 | 60 | 82.5 | 60 | 125 |
THD M10-100/25 | 10 | 85 | 14 | 75 | ≤ 515 | 55 | 165 | 60 | 82.5 | 60 | 125 |
THD M10-120/45 | 10 | 85 | 14 | 75 | ≤ 515 | 55 | 165 | 60 | 82.5 | 60 | 125 |
THD M10-140/65 | 10 | 85 | 14 | 75 | ≤ 515 | 55 | 165 | 60 | 82.5 | 60 | 125 |
THD M10-160/85 | 10 | 85 | 14 | 75 | ≤ 515 | 55 | 165 | 60 | 82.5 | 60 | 125 |
THD M10-170/95 | 10 | 85 | 14 | 75 | ≤ 515 | 55 | 165 | 60 | 82.5 | 60 | 125 |
THD M12-110/15 | 12 | 105 | 16 | NA | ≤ 515 | 70 | 210 | 80 | 105 | 80 | 150 |
THD M12-130/35 | 12 | 105 | 16 | NA | ≤ 515 | 70 | 210 | 80 | 105 | 80 | 150 |
THD M16-130/15 | 16 | 130 | 22 | 280 | ≤ 515 | 86 | 258 | 100 | 129 | 100 | 180 |
THD M16-150/35 | 16 | 130 | 22 | 280 | ≤ 515 | 86 | 258 | 100 | 129 | 100 | 180 |
Certifikace
Prohlášení o funkčnosti (DoP)
cz-dop-e12-0060-issue-2.pdf
(92.74 KB)
Evropské technické posouzení (ETA)
eta-12-0060.pdf
(3.37 MB)
