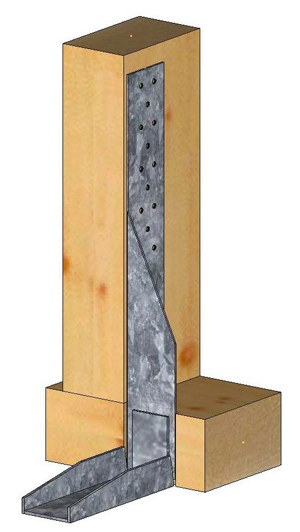

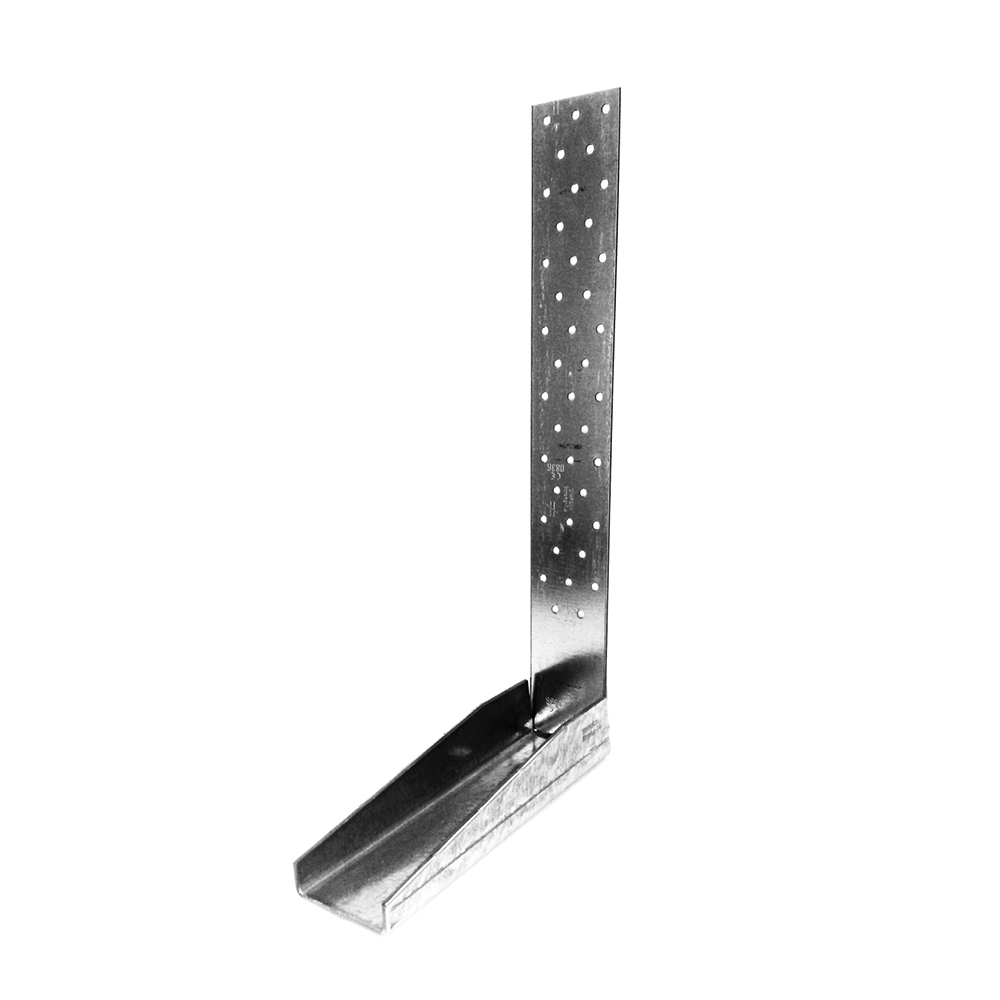

Dvojitá tažná kotva HD2P
Dvoudílné tažné kotvy mají velké množství možných kombinací. Celkem 46 variant kombinací. Jak je možné vidět hledíme na individuální potřeby a pro každý problém najdeme vhodné optimální řešení.

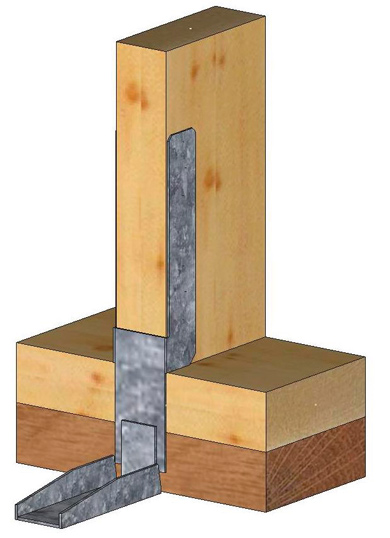

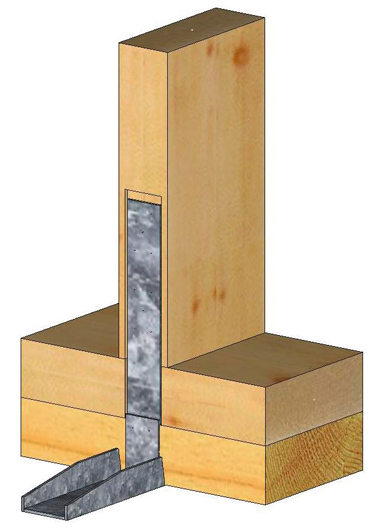

Ve spodní části jsou přizpůsobeny pro různé velikosti zatížení a potřebnou vzdálenost mezi otvory pro šrouby.

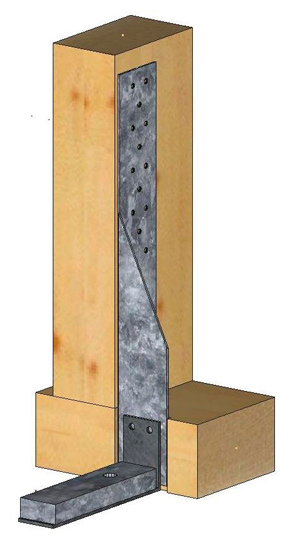

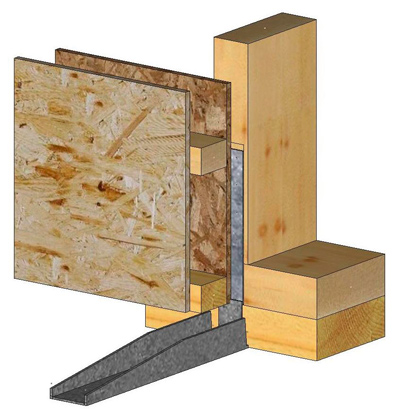

Například, u tažné kotvy HDBU379, vhodné posunutí ve vztahu k stěnovým prvkům s prefabrikované montážní roviny, vzdálenost otvoru pro šroub do asi 60 mm dovnitř.
Označení CE
ETA
Servisní třída 2
Elektroizolační ocel 20 µm
Uvnitř
EPD
Podrobnosti produktu
Obrázky
Vlastnosti

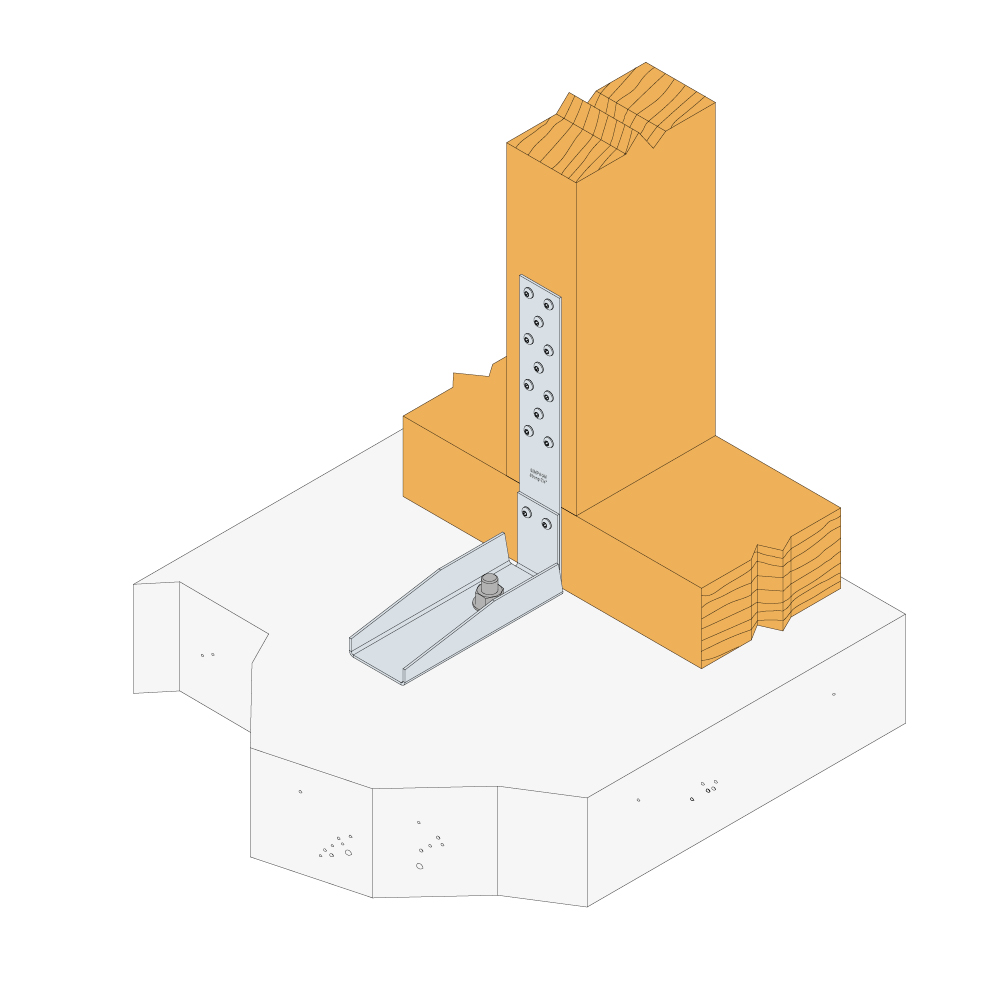

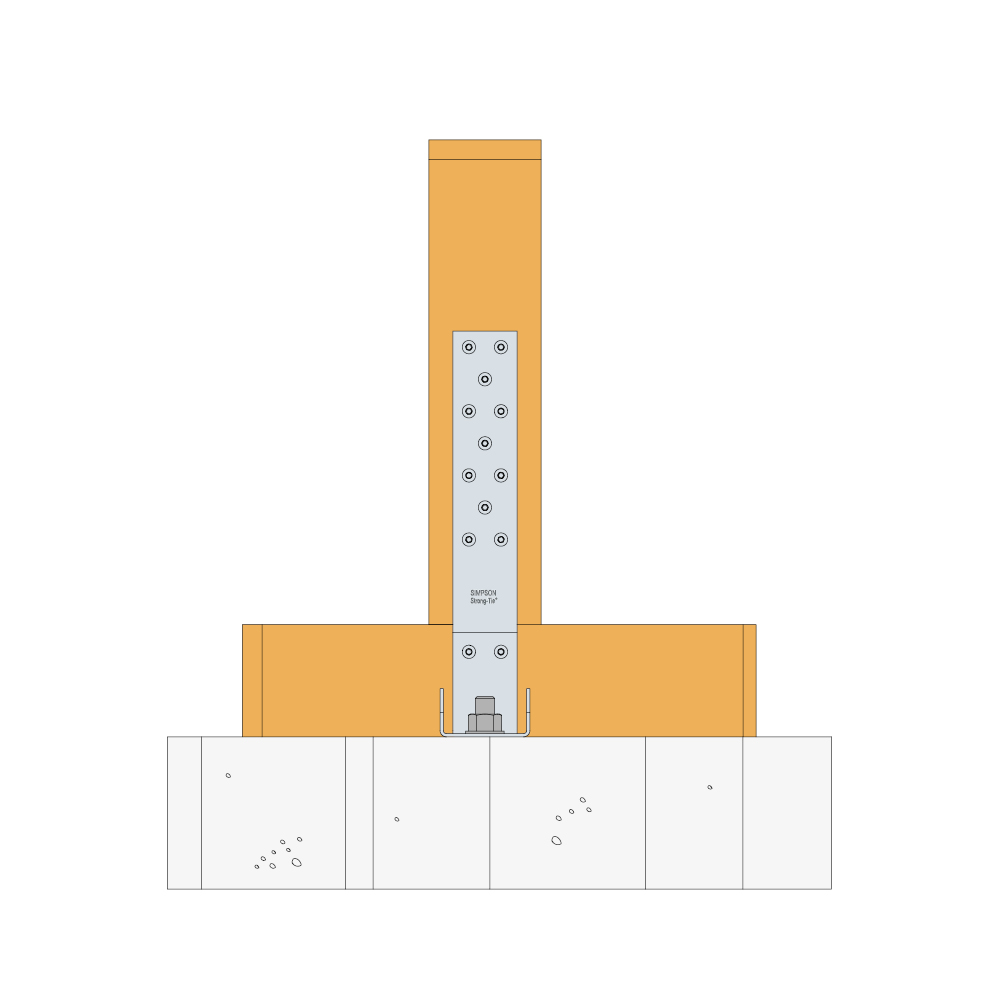

Aplikace
Discontinued Products
Technické údaje
Rozměry
Rozměry a typické hodnoty
| Art. nr. | Rozměry a typické hodnoty [mm] | Rameno A | Rameno B | Hmotnost [kg] | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t | Ø5 [mm] | Ø6 [mm] | Ø [mm] | číslo | ||
| HDUF250G | 250 | - | 40 | - | - | 2 | 11 | - | - | - | 0.15 |
| HDUF400G | 400 | - | 60 | - | - | 2 | 40 | - | - | - | 0.35 |
| HDUL380G | 380 | 53 | 55 | 65 | 315 | 2 | 20 | - | - | - | 0.44 |
| HDUR380G | 380 | 53 | 55 | 65 | 315 | 2 | 20 | - | - | - | 0.44 |
| HDUL465G | 465 | 53 | 55 | 150 | 315 | 2 | 20 | - | - | - | 0.54 |
| HDUR465G | 465 | 53 | 55 | 150 | 315 | 2 | 20 | - | - | - | 0.54 |
| HDUF40XG | ≥250 ** | - | 40 | - | - | 2 | >11 | - | - | - | - |
| HDUF60XG | ≥250 ** | - | 60 | - | - | 2 | >20 | - | - | - | - |
| HDBU163G | 65 | 163 | 40 | - | 50 | 3 | - | 2 | 13 | 1 | 0.55 |
| HDBU220G | 65 | 220 | 54 | - | 55 | 4 | - | 5 | 18 | 1 | 0.9 |
| HDBU379G | 65 | 379 | 40 | - | 114 | 4 | - | 2 | 18 | 1 | 2 |
| HDBW60G | 82 | 65 | 50 | 15 | 27 | 2 | - | 2 | 13.5 | 1 | 0.45 |
| HDBW160G | 65 | 160 | 50 | 15 | 27 | 2 | - | 2 | 13.5 | 1 | 1.2 |
| HDBW200G | 65 | 222 | 60 | 20 | 37 | 2 | - | 5 | 17.5 | 1 | 2 |
| HD2P60G | 400/65* | 220 | 60/54* | - | 55 | 2/4 | 40 | - | 17.5 | 1 | 1.5 |
| HD2P-U379S80 | 348/84 | 379 | 80/74 | - | 55 | 2/4 | 32 | - | 17.5 | 1 | 2.7 |
Produkty s HDU ,HDB musí být spojeny k základům zadaným počtem e-Jot šroubů JT2-3 / 5,5x25.
Produkt HD2P60G se skládá z horní části HDUF400G a spodní části HDBU220G,
Produkt HD2PL40G se skládá z horní části HDUF250G a spodní části HDBU379G.
* Hmotnost horní/spodní část
Spodní části HDBU ... spolu s podložkami US40 / 50 / 10G používají u dolní části HDBU220G a HBDU379G s U-disk US50 / 50 / 8G..
Tyto podložky a e-jot šrouby je nutné objednat zvlášť.
** Doba k zákazníkovi

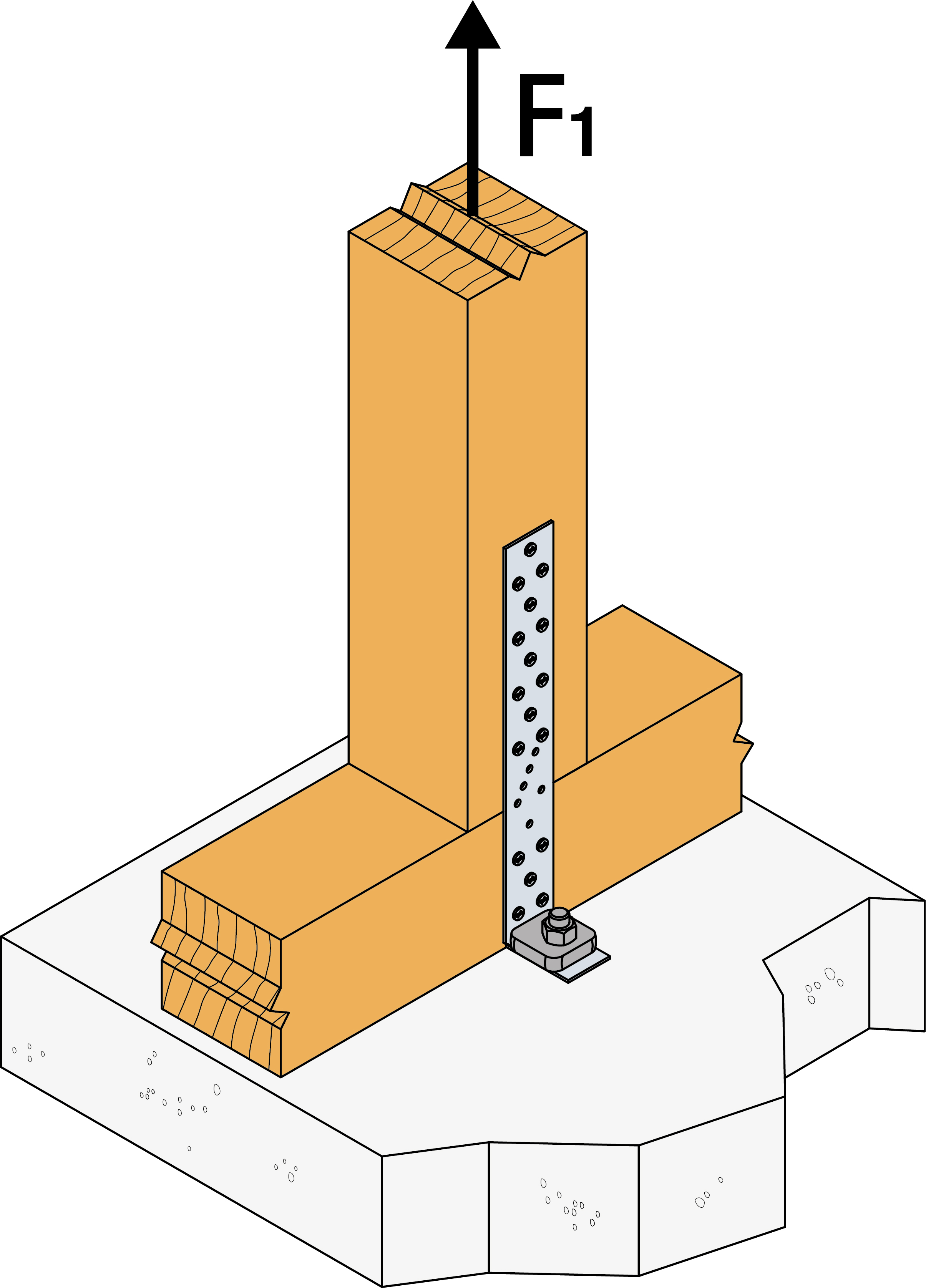

Kapacita při plném zahřebíkování
| Art. nr. | Charakteristické hodnoty nosnosti - Dřevo C24 | |
|---|---|---|
| R1,k [kN] | ||
| full nailing | partial nailing | |
| HDUF250G | min. (9 x Rlat.k; 17.0/kmod) | min. (n x Rlat.k; 17.0/kmod) |
| HDUF400G | min. (29.3 x Rlat.k; 26.7/kmod) | min. (n x Rlat.k; 26.7/kmod) |
| HDUL380G | min. (11.7 x Rlat.k; 21.4 x Rax.k) | min. (8.1 x Rlat.k; 21.4 x Rax.k) |
| HDUR380G | min. (11.7 x Rlat.k; 21.4 x Rax.k) | min. (8.1 x Rlat.k; 21.4 x Rax.k) |
| HDUL465G | min. (11.7 x Rlat.k; 21.4 x Rax.k) | min. (8.1 x Rlat.k; 21.4 x Rax.k) |
| HDUR465G | min. (11.7 x Rlat.k; 21.4 x Rax.k) | min. (8.1 x Rlat.k; 21.4 x Rax.k) |
| HDUF40XG | min. (n x Rlat.k; 17.0/kmod) | min. (n x Rlat.k; 17.0/kmod) |
| HDUF60XG | min. (n x Rlat.k; 26.7/kmod) | min. (n x Rlat.k; 26.7/kmod) |
n = nef podle ES5, tabulky 8.1;
Rlat.k = charakteristická odolnost CNA hřebíku na střih
Rax.k = charakteristická únosnost CNA hřebíku na výtažnost
* při použití CNA4,0x50
** plné přibití 20 CNA hřebíky
*** částečné přibití 14 CNA hřebíky
Nízké hodnoty horní a dolní části
Kotevní šroub důkazy o síle faktoru šroubů F1.dx.
Product capacities - Lower part
| Art. nr. | Upevňovací prvky | |||
|---|---|---|---|---|
| Hlava | R1,k lower part [kN] | šroub faktor | ||
| Typ | Samořezné šrouby | |||
| HDBU163G | M12 | 2 | 12.8/kmod | 1.55 |
| HDBU220G | M16 | 3 | 19.2/kmod | 1.4 |
| HDBU379G | M16 | 2 | 12.8/kmod | 1.46 |
| HDBW60G | M12 | 2 | 12.8/kmod | 2 |
| HDBW160G | M12 | 2 | 12.8/kmod | 1.24 |
| HDBW200G | M16 | 3 | 19.2/kmod | 1.23 |
| HD2P60G | M16 | 3 | min. (n x Rlat.k; 19.2/kmod) | 1.4 |
| HD2P-U379S80 | M16 | 5 | min. (ntot x 0.691 x Rlat.k ; 30.0/kmod)** | 1.17 |
n = nef according to EC5, Table 8.1;
Rlat.k = characteristic capacity of the CNA nail on shearing
Rax.k = characteristic capacity of the CNA nail for pulling out
* with CNA4.0x50
** n = total number of nails. Fill nail holes symetrically starting from top and bottom rows
The small value of upper and lower part is decisive.
The anchor bolt must be detected for a tensile force of F1.d x factor bolts.
