Anchor Designer™
Náš program pro návrh kotev Anchor Designer™ poskytuje uživatelsky přívětivý a profesionální výpočet kotevních úchytů v popraskaném i nepopraskaném betonu.
Výpočet vychází z konstrukčních postupů pro kotvení kovových a kompozitních kotev podle ETAG 001 - příloha C, jakož i z technických zpráv EOTA: TR 029 (chemické kotvy), TR 020 (požární odolnost) a TR 045 (seizmická odolnost) s ohledem na evropské technické posouzení (ETA) příslušného kotevního systému.

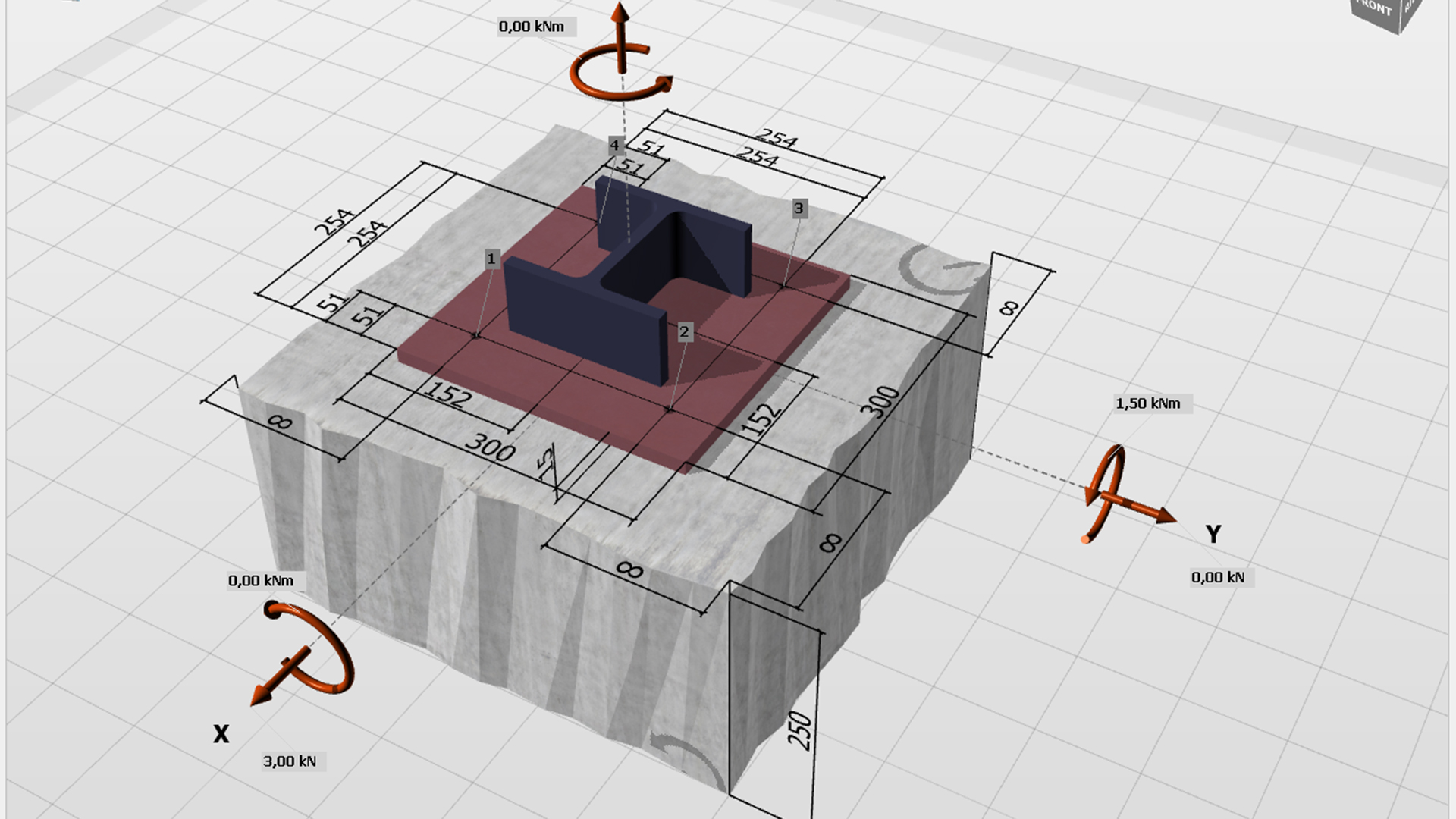

Výpočet i výsledek výpočtu se vizuálně zobrazují v reálném čase v interaktivním 3D grafickém uživatelském rozhraní. Anchor Designer™ rychle a přesně analyzuje řešení upevnění na základě uživatelem definovaných parametrů výpočtu pro různé geometrické konstrukce kotevních desek.
K dispozici jsou také volitelné konstrukční postupy založené na amerických normách: Požadavky stavebních předpisů na konstrukční beton ACI 318-xx a Navrhování betonových konstrukcí CSA A23.3-xx pro kotevní systémy s imperiálními rozměry na základě ICC-ES nebo IAPMO UES - Code Reports.
Anchor Designer™
Specifikace
- Uživatelsky optimalizované uživatelské rozhraní a jednoduchá navigace v menu
- Podrobná správa projektových dat
- Interaktivní 3D grafika
- Široká škála kotevních desek (čtvercové, obdélníkové, kulaté, ve tvaru L a T).
- Dimenzování tloušťky kotevní desky
- Kotevní skupiny s až 16 kotvami (volitelně s drážkovanými otvory)
- Uživatelem zadané uspořádání kotev
- Zadání návrhových nebo charakteristických zatížení
- Zobrazení výsledku výpočtu na obrazovce nebo výstup ve formátu PDF pro uložení a/nebo tisk.
- Výběr jazyků: němčina, angličtina, francouzština, dánština, polština a španělština.
- Funkce živé aktualizace (aktualizace softwaru)
Systémové požadavky
- Windows 8 - NET verze 4.5
- Windows 10 - Verze sítě 4.5
- Místo na pevném disku: min. 1 GB
- RAM - paměť: min. 512 MB
- Grafická karta: Věrné barvy (24/32 bitů)
- Doporučené rozlišení obrazovky 1024 x 768 pixelů nebo vyšší
- Velikost systémového písma: doporučená velikost 96 DPI
