BAN-S

Zavětrovací páska BAN nerez

BAN zavětrovací pásky se používají ve střešních konstrukcích jako tažné tyče.

Technický list
Označení CE
Označení CE
Servisní třída 3
Servisní třída 3
A4 nerezová ocel
A4 nerezová ocel
EPD
EPD

Podrobnosti produktu

Obrázky

BAN windbracing.jpg

Vlastnosti

Material

Kvalita oceli:

  • Nerez 1.4401 bzw. 1.4404 (V4A) dle norem EN10088.
  • Třída odolnosti proti korozi III

Výhody

  • Při vyšších zatížení může být namontováno více pásek vedle sebe
  • V těchto případech, se doporučuje BNSP upínací zařízení, aby bylo umožněno rovnoměrné napnutí řemenů

Aplikace

Assembly

Dřevo, dřevěné materiály

Oblast použití

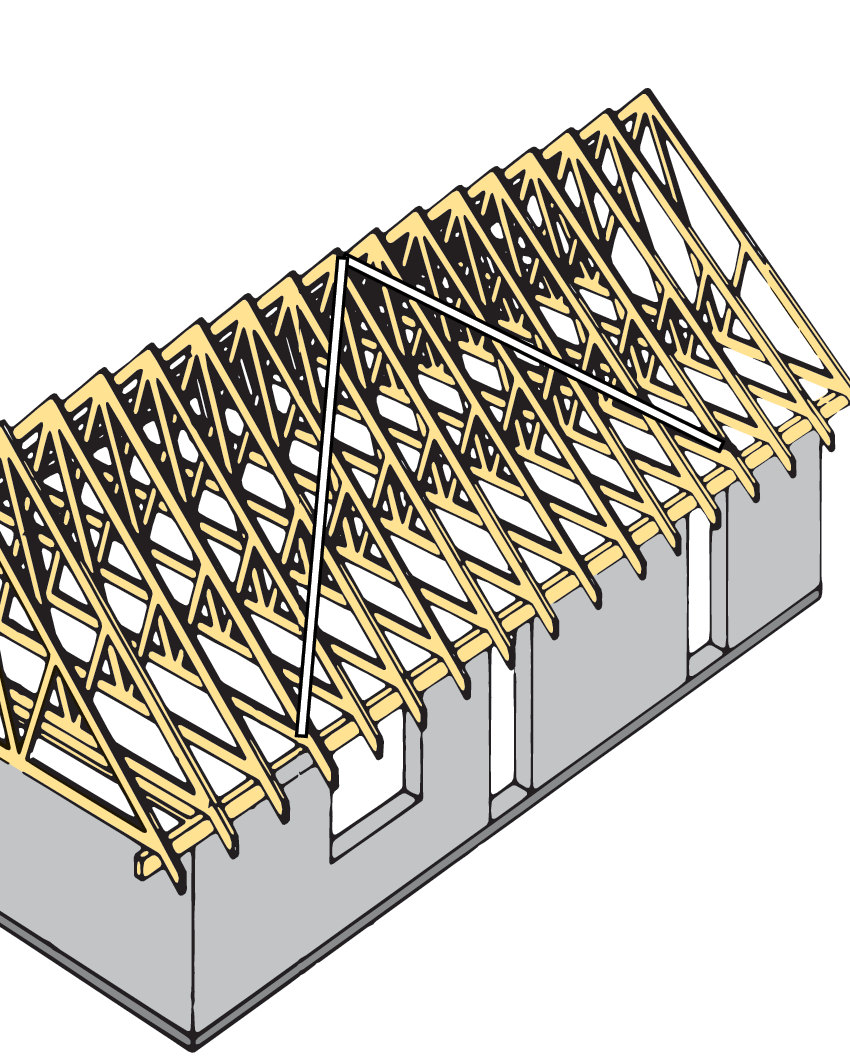

  • Široce používané u stavebních konstrukcí, ale slouží především k posílení střešních konstrukcí.

Technické údaje

Rozměry

Rozměry

Rozměry
Rozměry
Referencekonektor rozměry
ostatnírozměry výrobku[mm]otvory[mm]
množství v krabicihmotnost[kg]Šířka[mm]Délka[mm]Tloušťka[mm]∅[mm]
BAN204025S1.015402525

Charakt. hodnoty nosnosti

ReferenceStraps únosnost
Characteristic capacities - dřevo C24[kN]
R₁,ₖ[kN]
ocelmit CNA4,0x40mit CNA4,0x50mit CNA4,0x60
BAN204025S17.81.83 x n2.22 x n2.36 x n

n: Nagelanzahl am Verankerungspunkt

Instalace

Instalace

Fixing

  • Připojení na dřevo se provádí CNA4,0xℓ hřebíky nebo šrouby CSA5,0xℓ.
  • Připojení k Simpson Strong-Tie® zavětrovacímu systému se provádí pomocí CLIPS20 nebo CLIPS23.

Certifikace

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Knihovna CAD a BIM

2D

BAN204025S

3D

BAN204025S

ZIP balíčky
