Pásky jsou k dispozici také v provedení z nerezové oceli.
Výhody
BAN pásky jsou k dispozici v tloušťce 1,0 mm a 1,5 mm v různých délkách.
K dispozici i nerez provedení
Aplikace
Použitelné materiály
Dřevo, dřevěné materiály
Oblast použití
Typické oblasti použití jsou světelné podhledy a posuvná vrata.
Technické údaje
Rozměry
Rozměry
Art. nr.
Rozměry [mm]
Otvory
A
B [m]
t
Size
Size
BAN102003
20
3
1
Ø5
Ø6,5
BAN102010
20
10
1
Ø5
Ø6,5
BAN102025
20
25
1
Ø5
Ø6,5
BAN152010
20
10
1.5
Ø5
Ø6,5
BAN152025
20
25
1.5
Ø5
Ø6,5
BANM202510
25
10
2
Ø4,3
Ø8

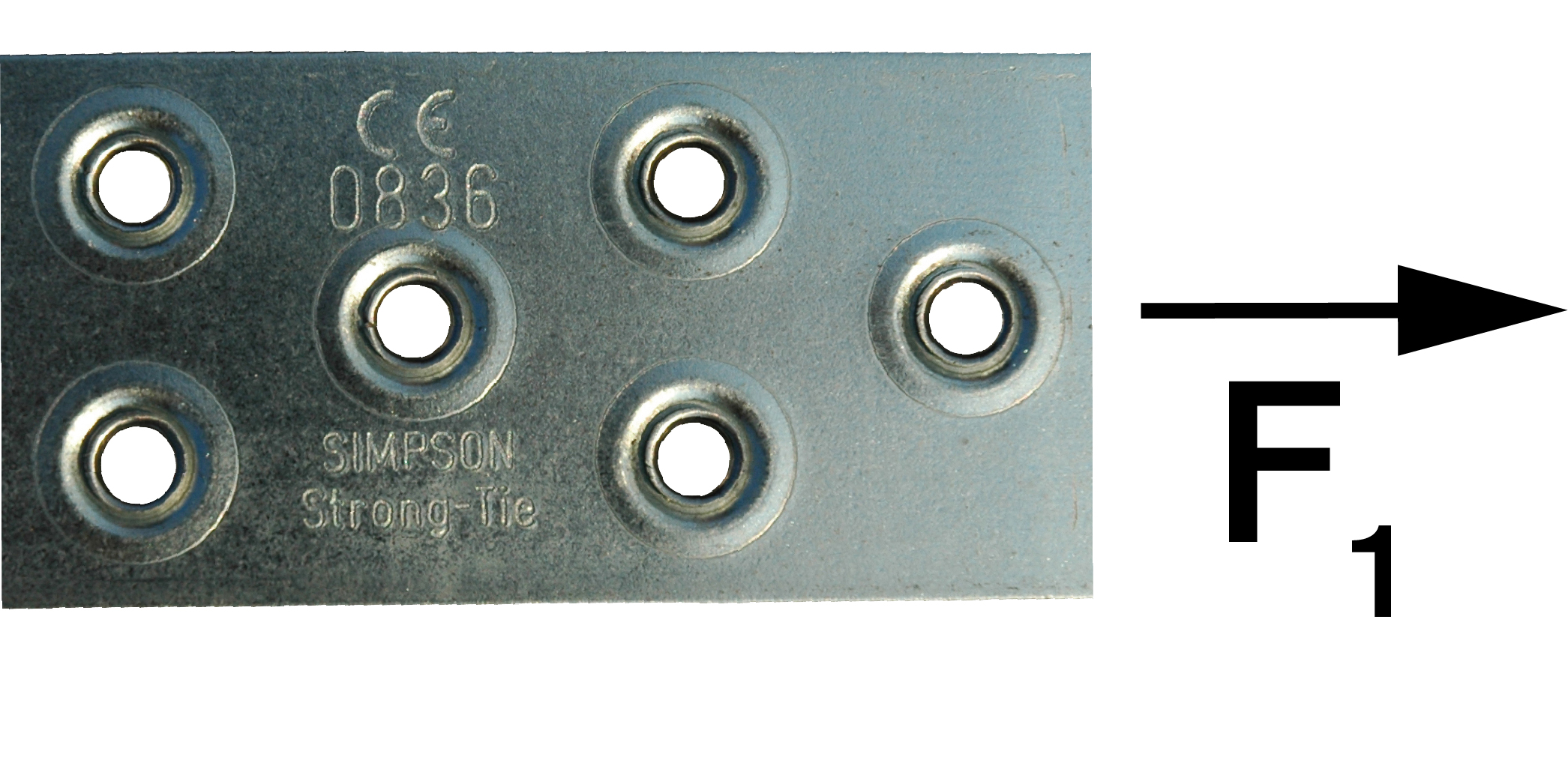

Product capacities
Art. nr.
Characteristic capacities (kN) - Timber C24
R1,k
Maximum value
CNA4,0x40
CNA4,0x50
CNA4,0x60
BAN102003
4
1.83 x n
2,22 x n
2,36 x n
BAN102010
4
1.83 x n
2,22 x n
2,36 x n
BAN102025
4
1.83 x n
2,22 x n
2,36 x n
BAN152010
6
1.83 x n
2,22 x n
2,36 x n
BAN152025
6
1.83 x n
2,22 x n
2,36 x n
BANM202510
-
-
-
-
*capacity R1,k is calculated from the nails capacities but mustn’t exceed the maximum value.
n = effective number of nails in the row according to Eurocode 5 – 8.3.1.1 (8)
