Šrouby

TTSFS

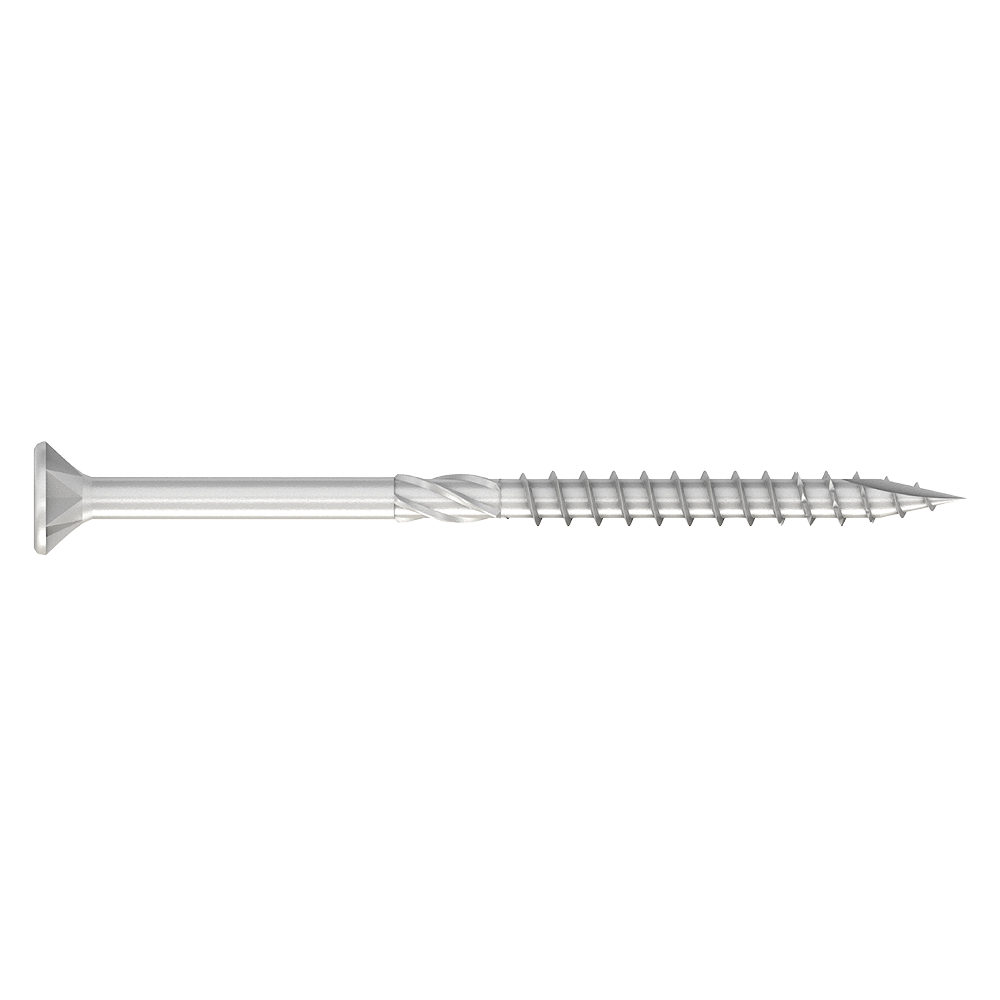

Vruty se zápustnou hlavou - nerezová ocel

Vrut TTSFS má ozubený závit pro snížení šroubovacího momentu a používá se ve venkovní oblasti.
Vrtací hrot zabraňuje štípání povrchu.

Varianty 70mm nebo delší mají dodatečný řezný závit pro lepší snížení odporu při šroubování.

Technický list

Označení CE

ETA

Servisní třída 3

Korozivní Atmosféra

EPD

A4 nerezová ocel

Fastener Designer

Podrobnosti produktu

Obrázky

Vlastnosti

Materiál

Nerezová ocel

Vlastnosti

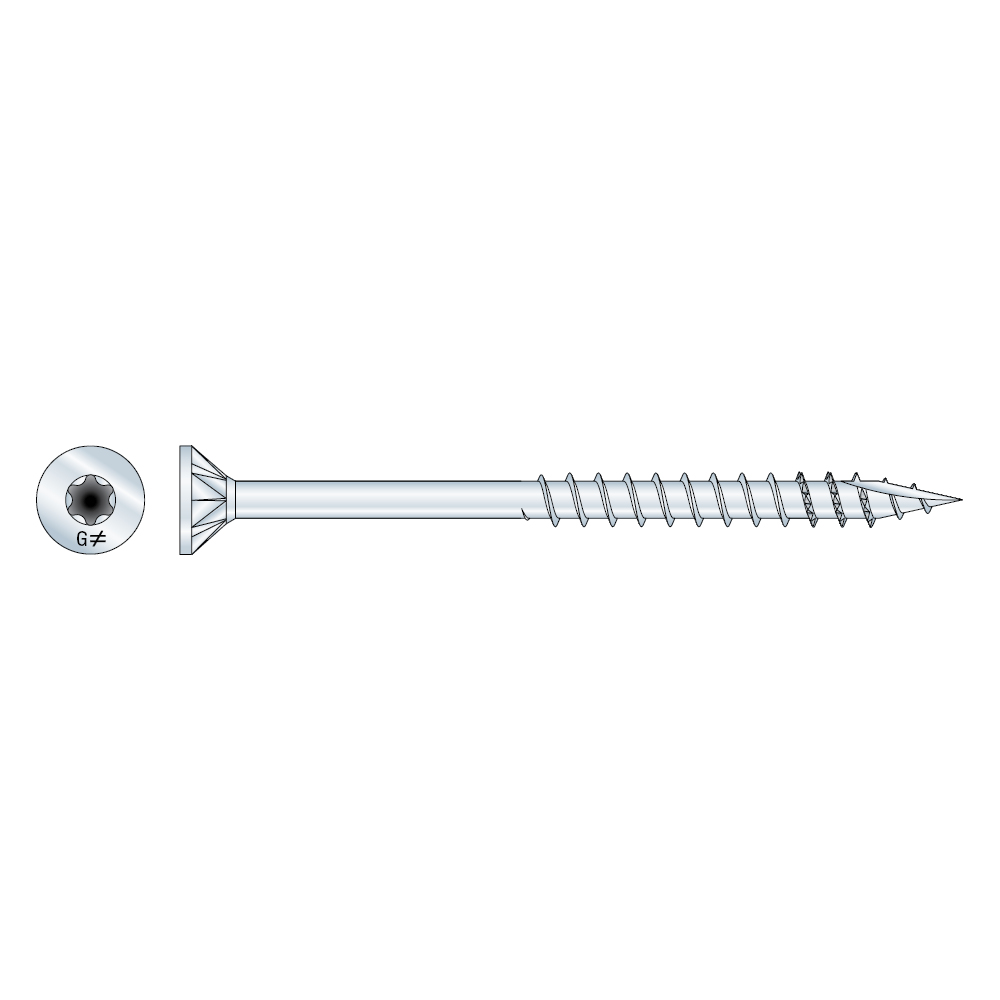

Pohon Torx
Zápustná hlava s vroubky
Vrtací hrot typ 17 pro dřevo
Ozubený závit

Aplikace

Oblast použití

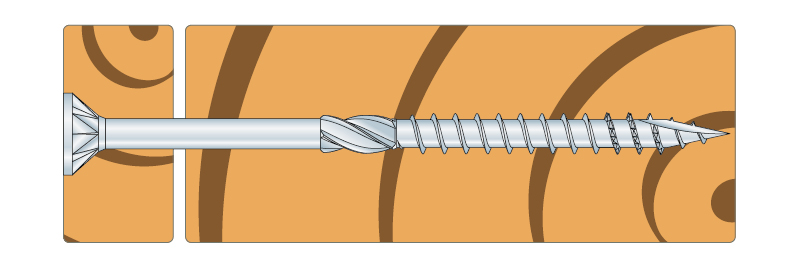

Dřevo na dřevo

Technické údaje

Rozměry a typické hodnoty

Rozměry

Reference	Fasteners rozměry[mm]
	Item Code	ostatní		rozměry výrobku[mm]
	Item Code	množství v krabici	hmotnost[kg]	d[mm]	l[mm]	dh[mm]	závit délka[mm]	tfix[mm]	Driver Bit[mm]

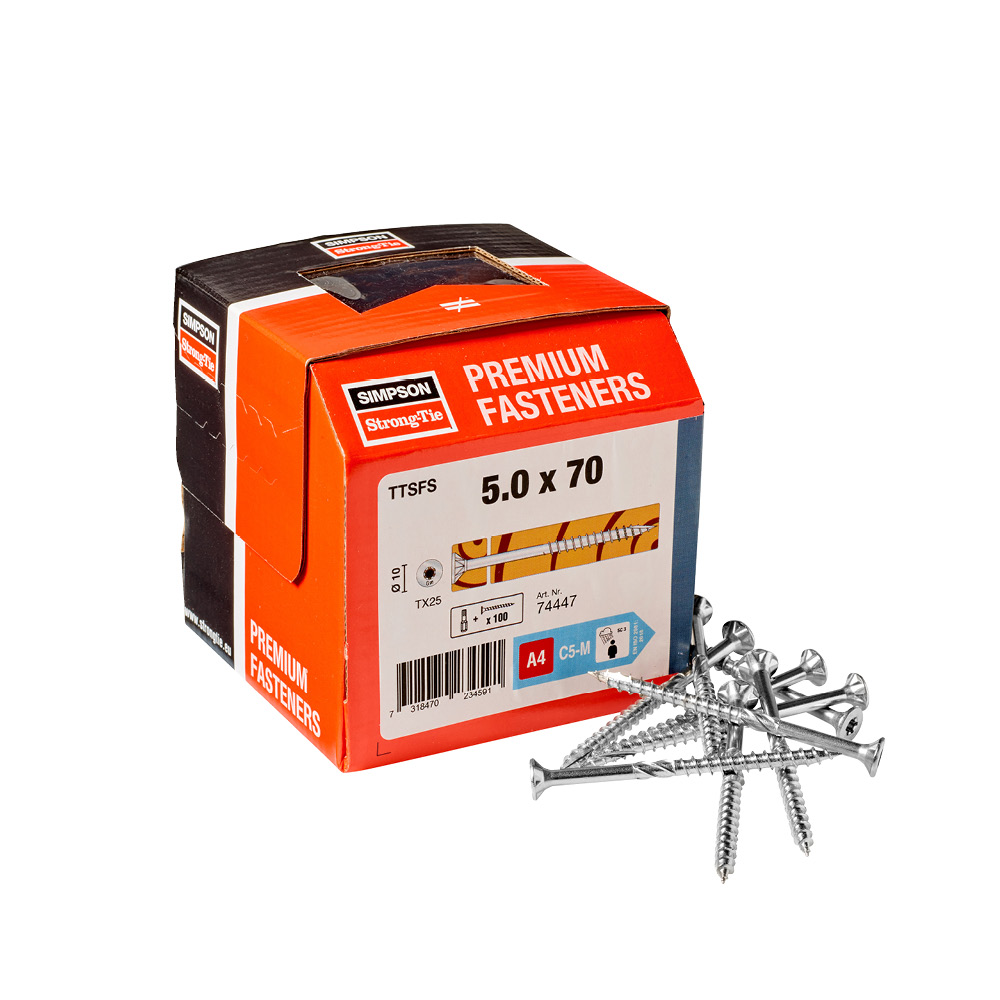

TTSFS5.0X60	74446	100.0	0.005	5	60	9.5	32	28	T-25
TTSFS5.0X70	74447	100.0	0.006	5	70	9.5	35	35	T-25
TTSFS5.0X80	74448	100.0	0.006	5	80	9.5	40	40	T-25
TTSFS5.0X90	74449	100.0	0.007	5	90	9.5	45	45	T-25
TTSFS5.0X100	74444	100.0	0.008	5	100	9.5	55	45	T-25
TTSFS5.0X120	74445	100.0	0.01	5	120	9.5	60	60	T-25
TTSFS6.0X70	74473	100.0	0.008	6	70	11.6	35	35	T-30
TTSFS6.0X80	74474	100.0	0.01	6	80	11.6	40	40	T-30
TTSFS6.0X90	74475	100.0	0.011	6	90	11.6	45	45	T-30
TTSFS6.0X100	74450	100.0	0.012	6	100	11.6	55	45	T-30
TTSFS6.0X120	74471	100.0	0.014	6	120	11.6	60	60	T-30
TTSFS6.0X140	74472	100.0	0.016	6	140	11.6	65	75	T-30

Vlastnosti výrobku

Reference	šroub parametry
	charakteristické parametry
	Characteristic Yield Moment – My,ₖ[Nm]	Characteristic withdrawal parameter - fₐₓ,ₖ,₉₀°[N/mm²]	Characteristic hlava pull-through parameter - fₕₑₐd,ₖ[N/mm²]	Characteristic tensile únosnost - fₜₑₙₛ,ₖ[kN]
TTSFS5.0X60	4710	14.9	16	6.3
TTSFS5.0X70	4710	14.9	16	6.3
TTSFS5.0X80	4710	14.9	16	6.3
TTSFS5.0X90	4710	14.9	16	6.3
TTSFS5.0X100	4710	14.9	16	6.3
TTSFS5.0X120	4710	14.9	16	6.3
TTSFS6.0X70	8570	13.6	16.2	9.5
TTSFS6.0X80	8570	13.6	16.2	9.5
TTSFS6.0X90	8570	13.6	16.2	9.5
TTSFS6.0X100	8570	13.6	16.2	9.5
TTSFS6.0X120	8570	13.6	16.2	9.5
TTSFS6.0X140	8570	13.6	16.2	9.5

Certifikace

Prohlášení o vlastnostech (DoP)

cz-dop-e21-0670-02-s-2.pdf

product.doc.history.show

2022-08-26

cz-dop-e21-0670.pdf

Evropské technické posouzení (ETA)

eta-21-0670-2025-10-17.pdf

product.doc.history.show

2021-12-09

eta210670-2021-12-09-cor-1.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

Knihovna CAD a BIM

ZIP balíčky

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D zjednodušené
IFC ZIP SAT ZIP SKP ZIP STL ZIP
