ESCR

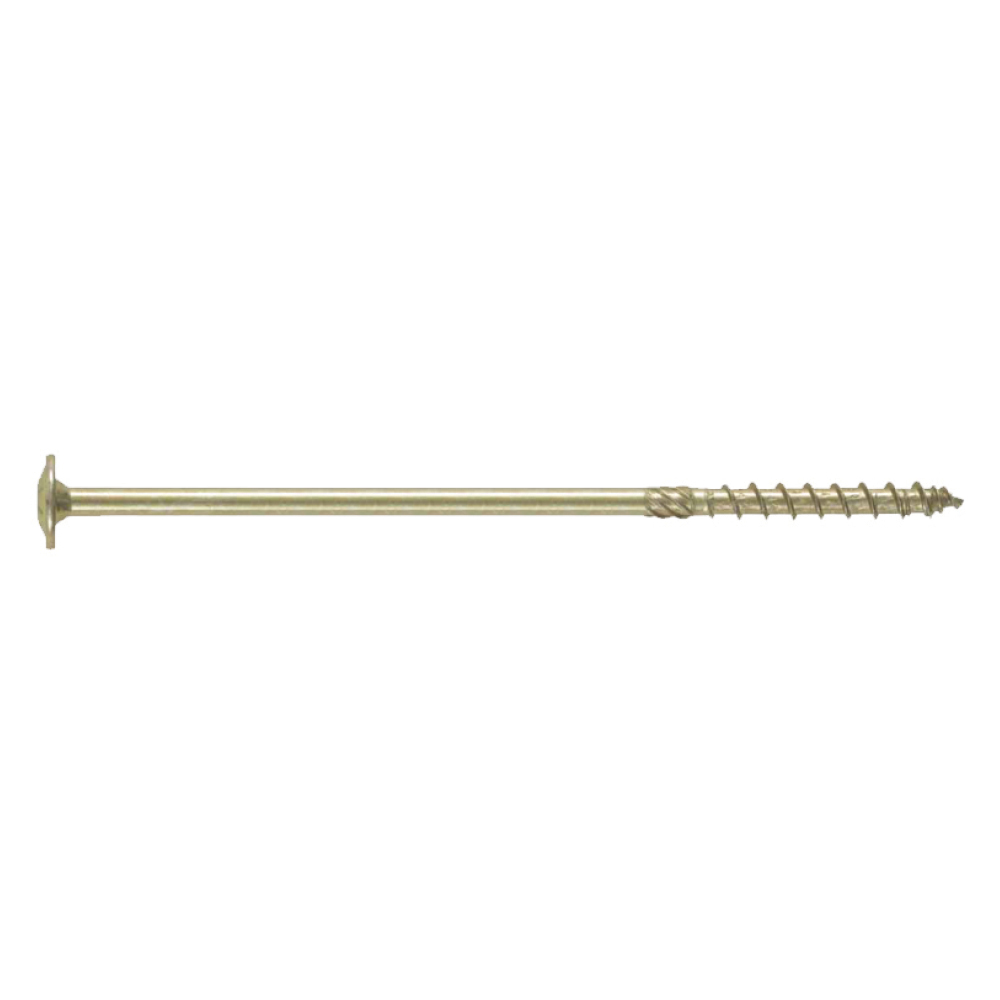

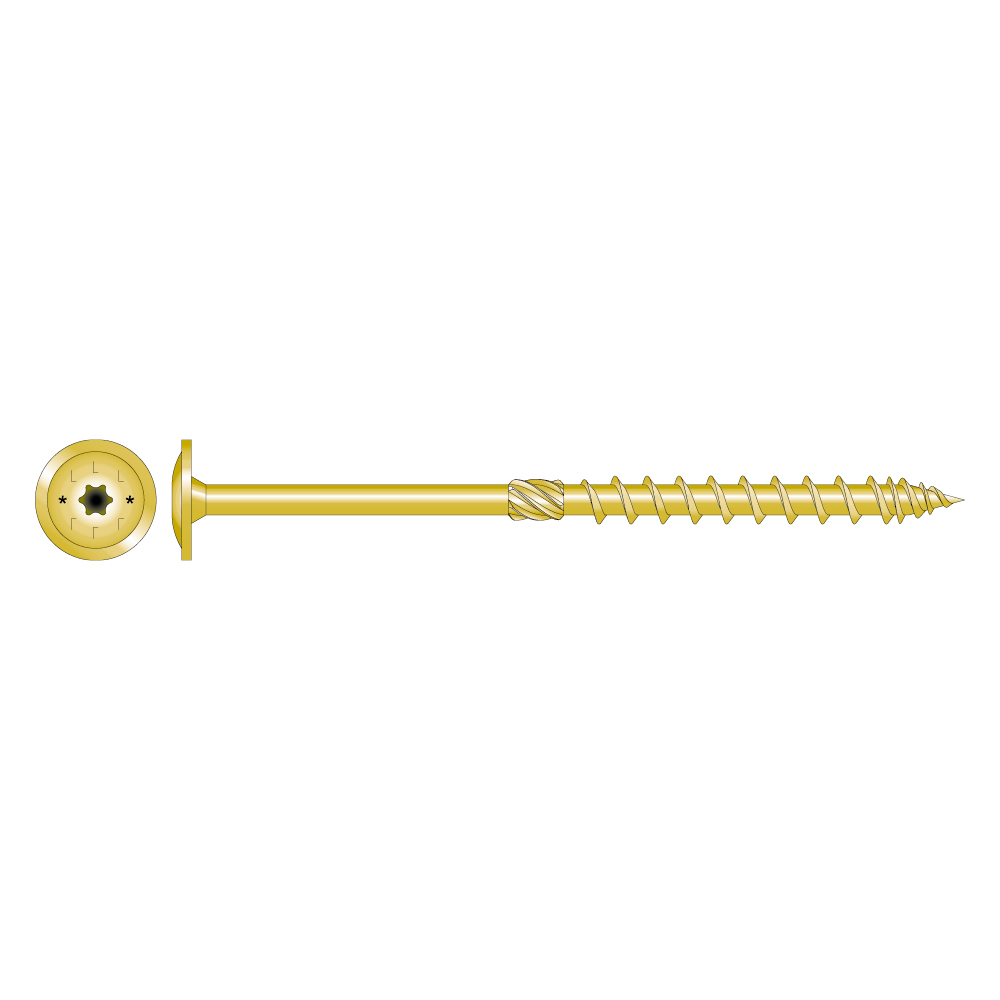

Vruty s plochou hlavou

ESCR jsou vruty s velmi vysokou pevností (fu, k = 900 N / mm), a jsou proto obzvláště efektivně používány v případech, ve kterých je požadována vysoká ohybová zatížení šroubů.

Technický list

Označení CE

ETA

Servisní třída 2

Žlutá galvanizovaná ocel

Uvnitř

Solid Wood

Podrobnosti produktu

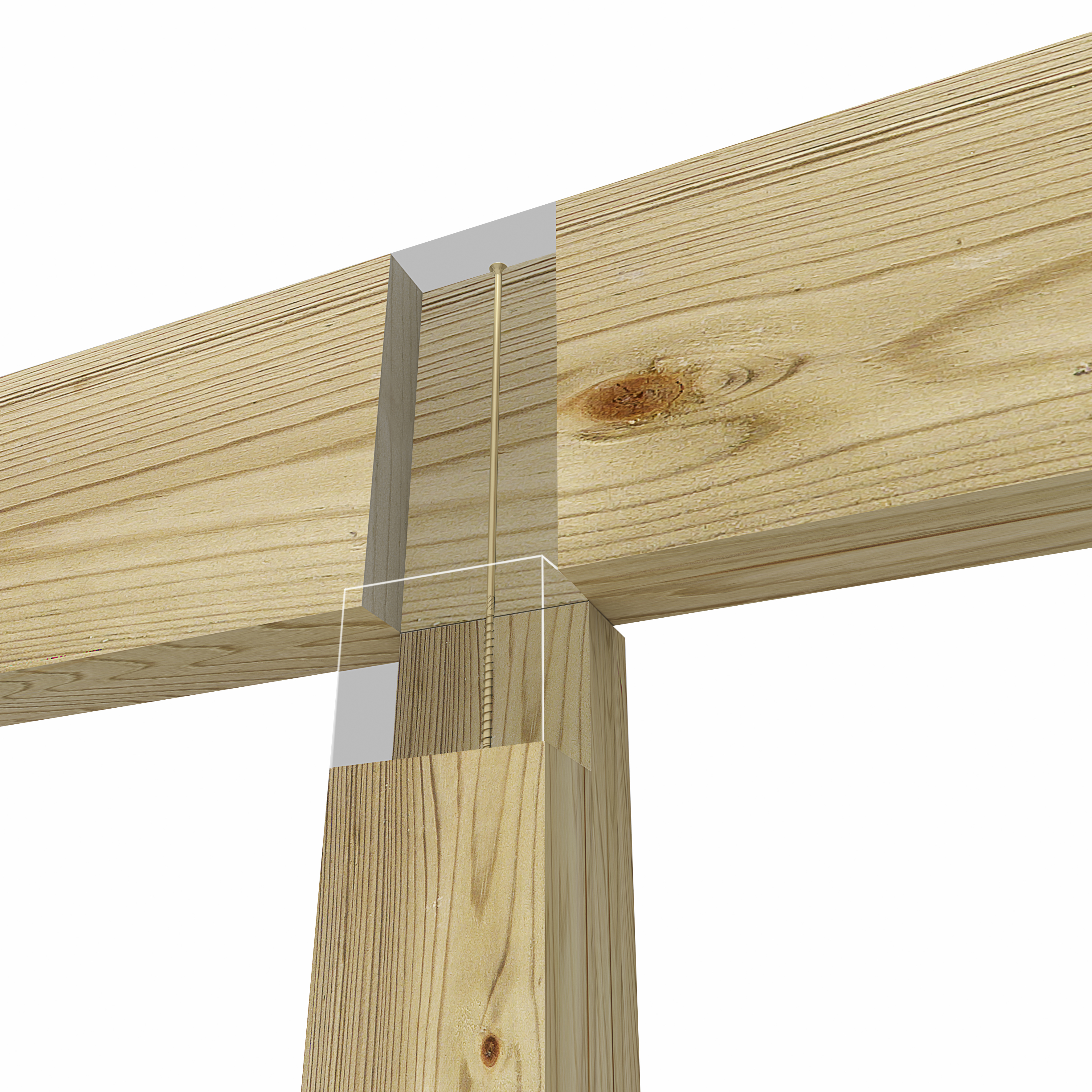

Obrázky

Ridge assembly

I-Joist floor assembly

Cladding frame assembly

Vlastnosti

Materiál

Kalená uhlíková ocel
Žlutá pasivace zinek ≥ 5 mikronů s doplňkovým protiskluzovým povlakem

Vorteile

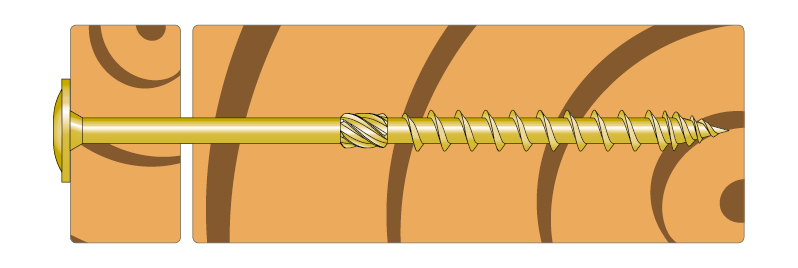

Špičatý šroub s plochou hlavou má na jedné straně zajistit, aby šrouby snadno pronikly dřevem a na druhé straně, aby byla zajištěno co nejlepší předvrtání, aby byla mezera a následné tvorba trhlin tak mala, jak je to jen možné.
Při přechodu od závitové části hladkého dříku se aplikuje kousek hrubý závit, který zabraňuje nadměrnému zvýšení točivého momentu při zavádění šroubu do dřeva větších hloubek.
Za účelem optimalizace zpracovatelnosti povrchu hřídele je navíc opatřen klouzavým povlakem.

Aplikace

Anwendbare Materialien

Dřevo, výrobky ze dřeva

Anwendungsbereich

Třídy 1 a 2 podle EN1995-1-1

Technické údaje

Rozměry

Rozměry a typické hodnoty

Art. nr.	Rozměry a typické hodnoty [mm]					Qty/box
Art. nr.	l	l_g	D	d_h	bit	Qty/box
ESCR6.0X60	60	36	6	14	TX30	100
ESCR6.0X80	80	48	6	14	TX30	100
ESCR6.0X100	100	48	6	14	TX30	100
ESCR6.0X120	120	64	6	14	TX30	100
ESCR6.0X140	140	64	6	14	TX30	100
ESCR6.0X160	160	64	6	14	TX30	100
ESCR6.0x180	180	64	6	14	TX30	50
ESCR6.0x200	200	64	6	14	TX30	50
ESCR8.0X80	80	54	8	20	TX40	50
ESCR8.0X100	100	54	8	20	TX40	50
ESCR8.0X120	120	54	8	20	TX40	50
ESCR8.0X140	140	84	8	20	TX40	50
ESCR8.0X160	160	84	8	20	TX40	50
ESCR8.0X180	180	100	8	20	TX40	50
ESCR8.0X200	200	100	8	20	TX40	50
ESCR8.0X220	220	100	8	20	TX40	50
ESCR8.0X240	240	100	8	20	TX40	50
ESCR8.0X260	260	100	8	20	TX40	50
ESCR8.0X280	280	100	8	20	TX40	50
ESCR8.0X300	300	100	8	20	TX40	50
ESCR8.0X320	320	100	8	20	TX40	50
ESCR8.0X340	340	100	8	20	TX40	50
ESCR8.0X360	360	100	8	20	TX40	50
ESCR8.0x380	380	100	8	20	TX40	50
ESCR8.0X400	400	100	8	20	TX40	50
ESCR10.0x100	100	60	10	25	TX50	25
ESCR10.0X120	120	60	10	25	TX50	25
ESCR10.0X140	140	60	10	25	TX50	25
ESCR10.0X160	160	100	10	25	TX50	25
ESCR10.0X180	180	100	10	25	TX50	25
ESCR10.0X200	200	100	10	25	TX50	25
ESCR10.0X220	220	100	10	25	TX50	25
ESCR10.0X240	240	100	10	25	TX50	25
ESCR10.0X260	260	100	10	25	TX50	25
ESCR10.0X280	280	100	10	25	TX50	25
ESCR10.0X300	300	100	10	25	TX50	25
ESCR10.0X320	320	100	10	25	TX50	25
ESCR10.0X340	340	100	10	25	TX50	25
ESCR10.0X360	360	100	10	25	TX50	25
ESCR10.0x380	380	100	10	25	TX50	25
ESCR10.0X400	400	100	10	25	TX50	25

Mekaniske egenskaber

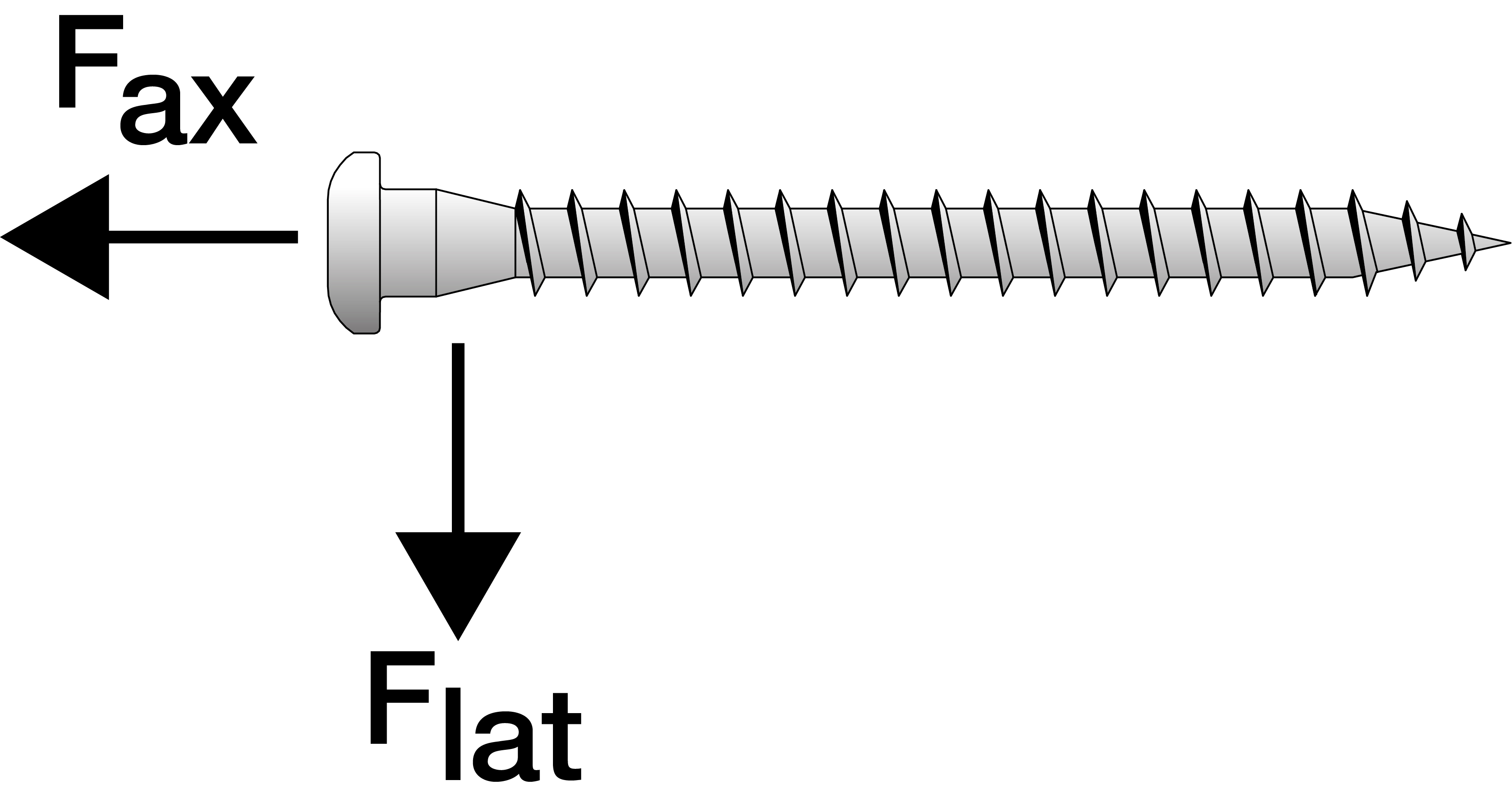

Art. nr.	Charakteristický moment výnosu – M_y,k [Nm]	Charakteristický parametr stahování - f_ax,k,90° [N/mm²]	Charakteristický parametr průtažnosti hlavy - f_head,k [N/mm²]	Charakteristická tažná kapacita - f_tens,k [kN]	Charakteristická torzní pevnost - f_tor,k [Nm]
ESCR6	10.1	13	16.7	12.8	10.1
ESCR8	22.6	10.7	17.6	22.7	25.6
ESCR10	33	9.5	15.2	33.2	47.5
