UNI

Univerzální spojka UNI

Konektory UNI jsou určeny pro dřevo / dřevo připojení. Podle připojení mohou dva konektory byt umístěny diagonálně, protilehlé 2 diagonálně montované konektory na port jsou buď 2 vlevo a 2 vpravo

Označení CE
ETA
Servisní třída 2
Elektroizolační ocel 20 µm

Podrobnosti produktu

Vlastnosti

Material

Kvalita oceli:

S250GD+Z275 dle norem DIN EN10346

Ochrana proti korozi:

275 g/m pozinkováno z obou stran cca 20mm

Výhody

  • Snadné připojení protínajících dřevěné části

Aplikace

Použitelné materiály

Dřevo / dřevěné spoje, především v protínajících střešních konstrukcí.

Oblast použití

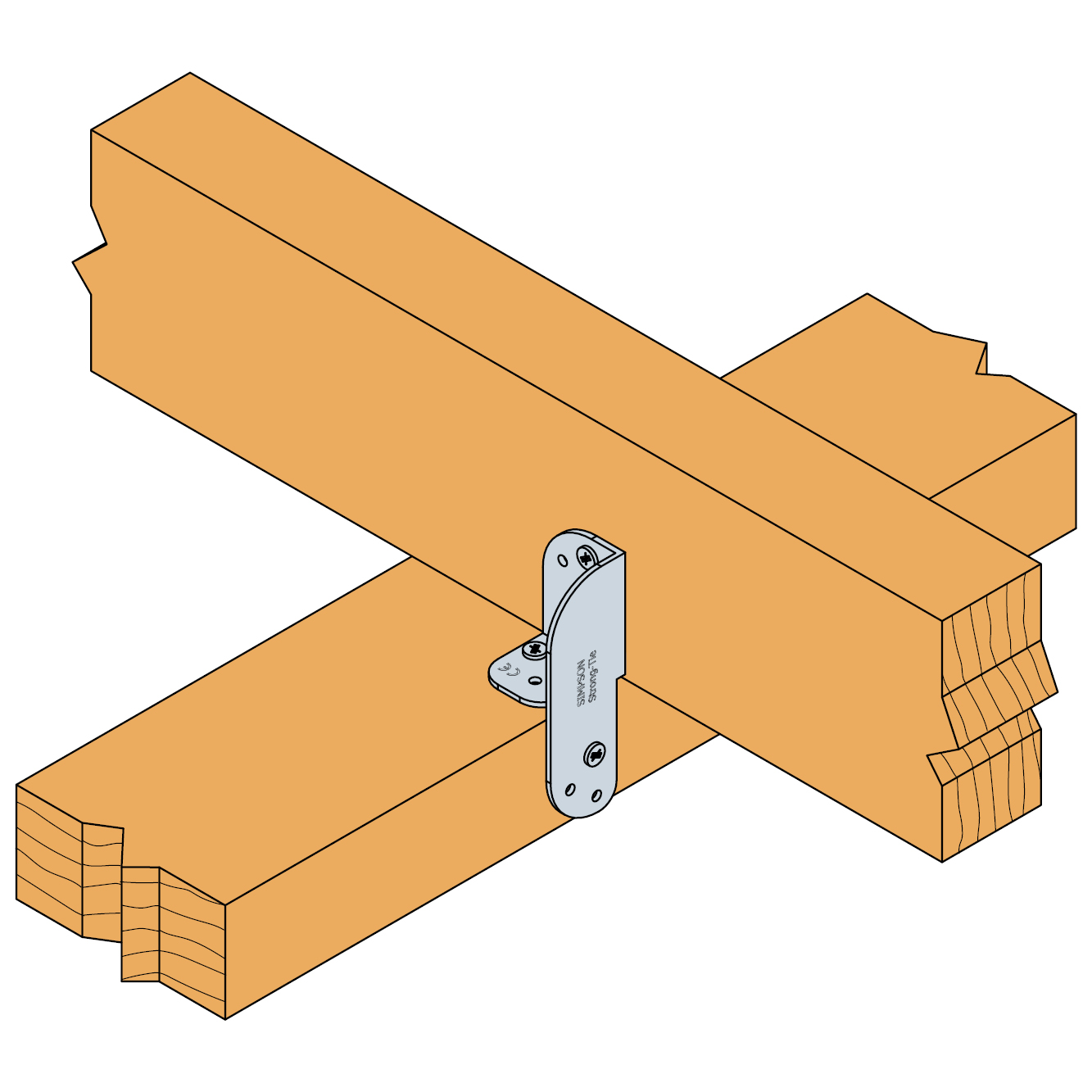

  • UNI96 spojka pro uchycení přechodů dřeva pro menší stavby, např. Přístřešky na auto, pergoly
  • UNI100 a UNI130 být použity pro připevnění trámů přechodů pro menší dřevostavby

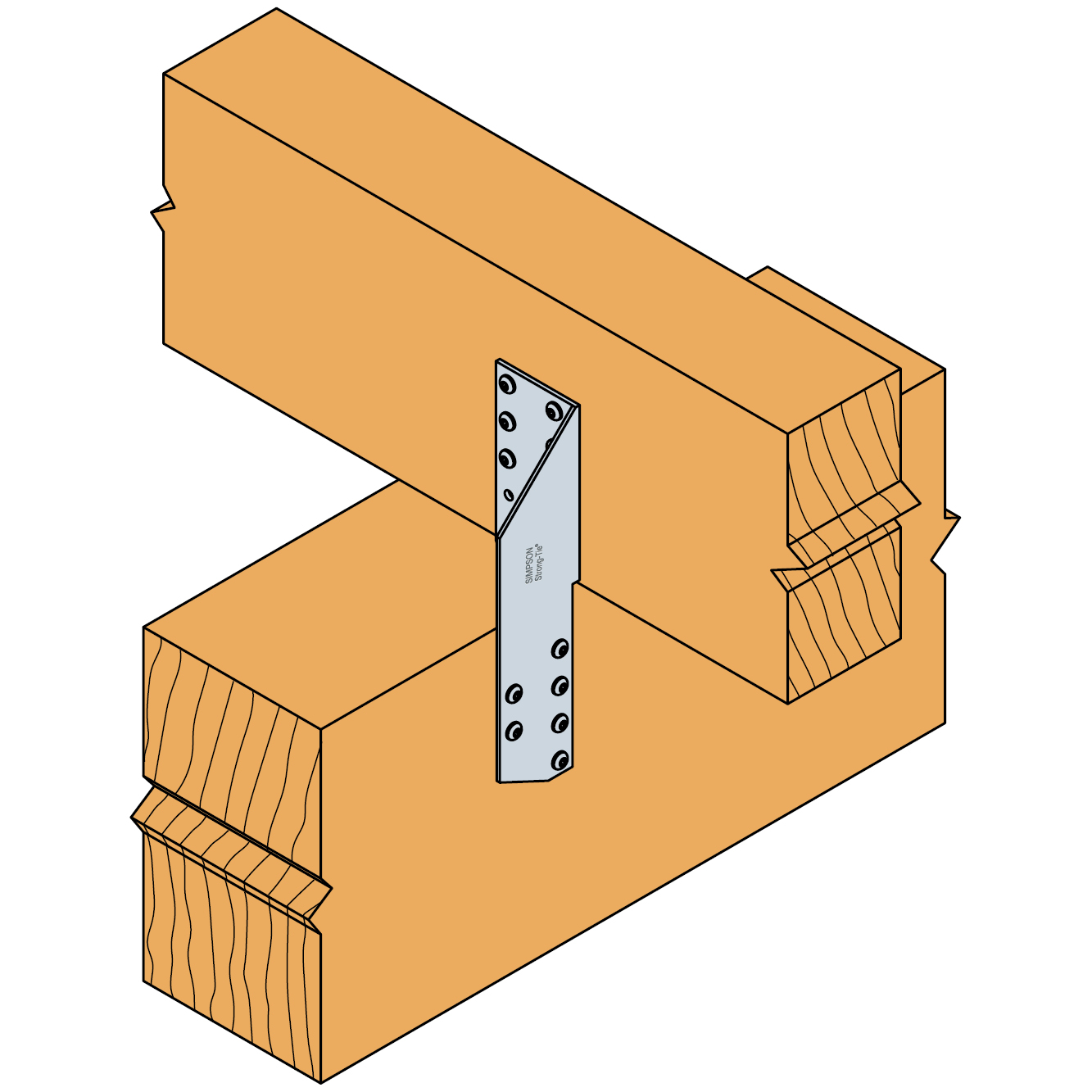

  • UNI190 jsou pro připojení např. Vaznice slouží k podpoře krokví na vaznice

Technické údaje

Rozměry

Rozměry

Art. nr. DB. nr. NOBB nr. Abmessungen [mm] Löcher Min. Holzhöhe [mm]
A B C D t Ø n
UNI96L16587802122030696343546243 + 3 + 258
UNI100L16440792122022310052.562.547.52.555 + 3 + 363
UNI130L37791622122028013061.562.5582.558 + 5 + 582
UNI190L16806102122026419249.549.596257 + 6 + 1108
UNI96R16587982122031496343546243 + 3 + 258
UNI100R16440872122033010052.562.547.52.555 + 3 + 363
UNI130R37791702122029813061.562.5582.558 + 5 + 582
UNI190R16806282122027219249.549.596257 + 6 + 1108

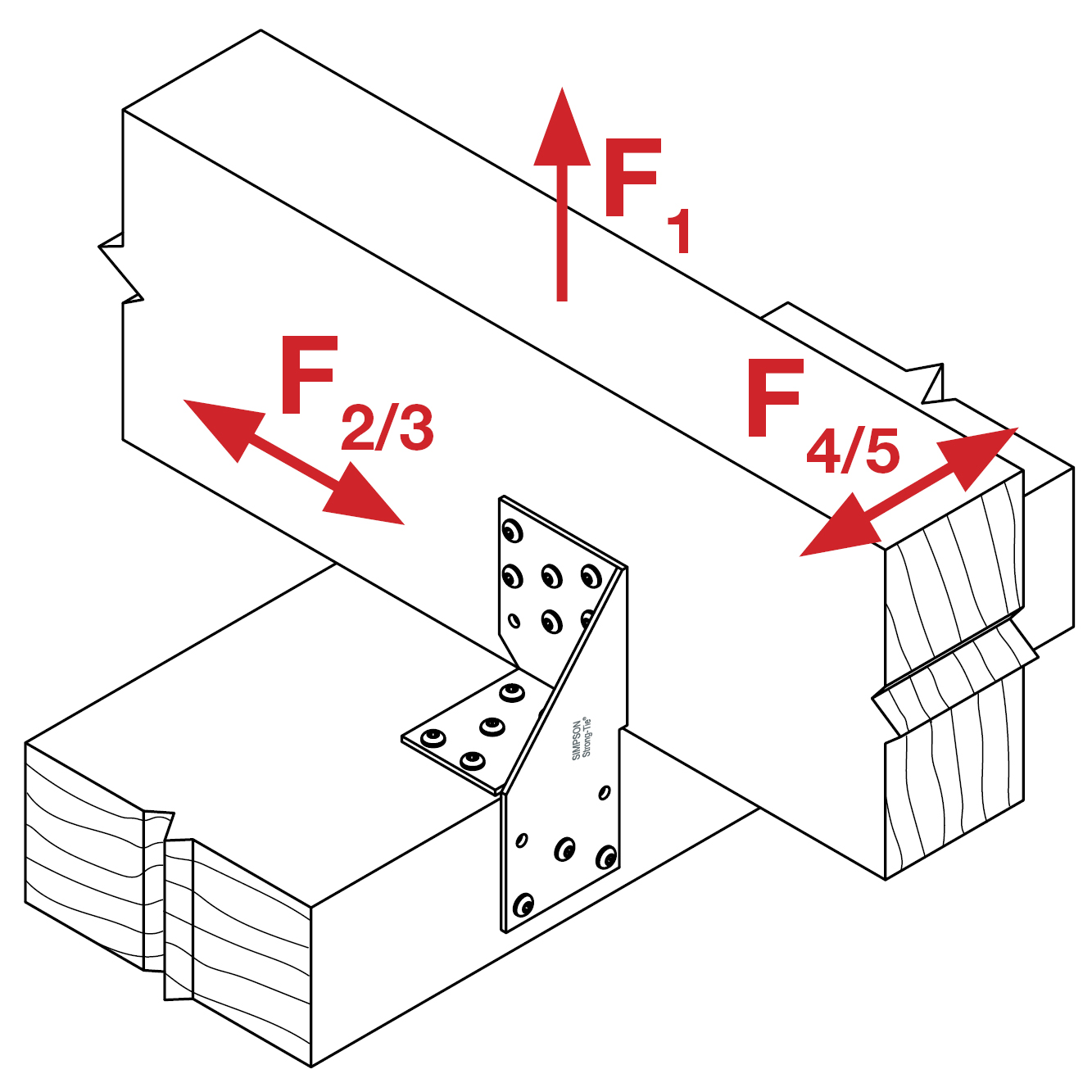

Hodnoty, částečné zahřebíkování

Art. nr. Forbindelsesmidler Karakteristisk bæreevne (kN) for 2 beslag pr. samling, anbragt diagonalt
Type R1,k R2,k=R3,k R4,k=R5,k
UNI190RCNA4,0x407.94.5Min.4.3; 3.9(b+7)/e

Hodnoty, částečné zahřebíkování

Art. nr. Forbindelsesmidler Karakteristisk bæreevne (kN) for 2 beslag pr. samling, anbragt diagonalt
Type R1,k R2,k=R3,k R4,k=R5,k
UNI96LCNA3,1x403.41.9Min.3.9; 2.2(b+10)/e
UNI100LCNA4,0X405.84.7Min.7.3; 2.9(b+16)/e
UNI130LCNA4,0X4010.87.9Min.7.9; 5.4(b+21)/e
UNI190LCNA4,0x40165.4Min.5.8; 7.4(b+7)/e
UNI96RCNA3,1x403.41.9Min.3.9; 2.2(b+10)/e
UNI100RCNA4,0X405.84.7Min.7.3; 2.9(b+16)/e
UNI130RCNA4,0X4010.87.9Min.7.9; 5.4(b+21)/e
UNI190RCNA4,0x40165.4Min.5.8; 7.4(b+7)/e

b und e sind in [mm] einzusetzen.

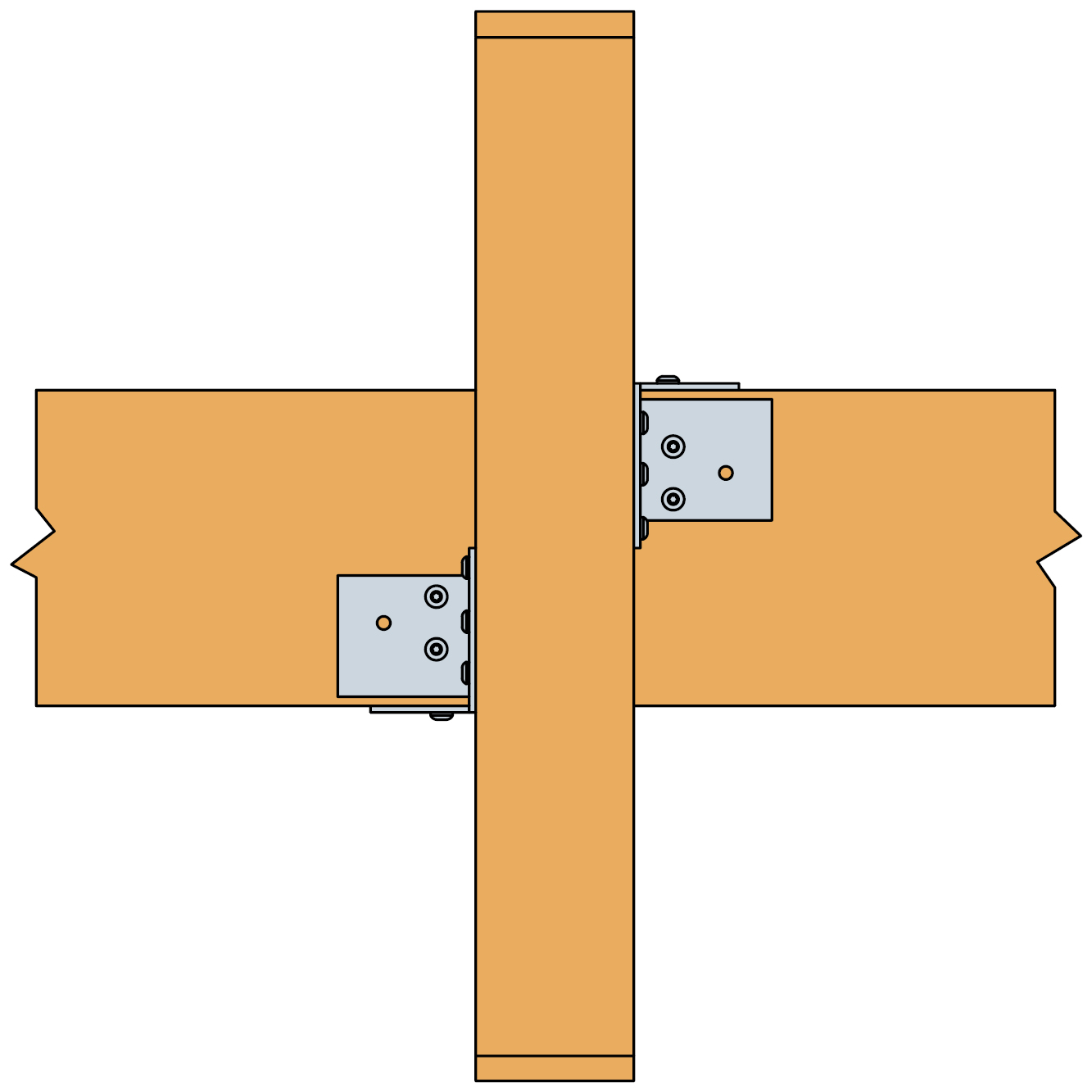

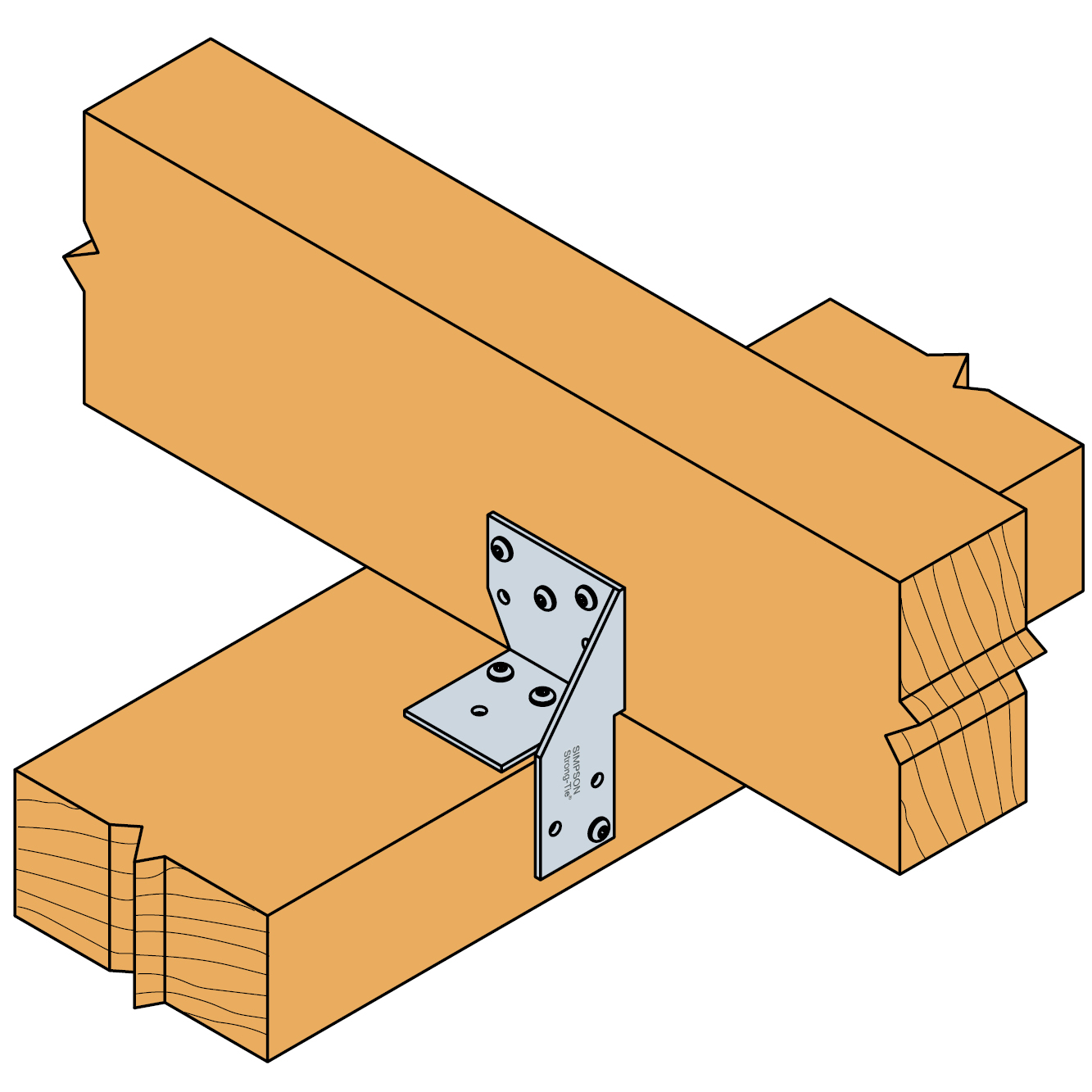

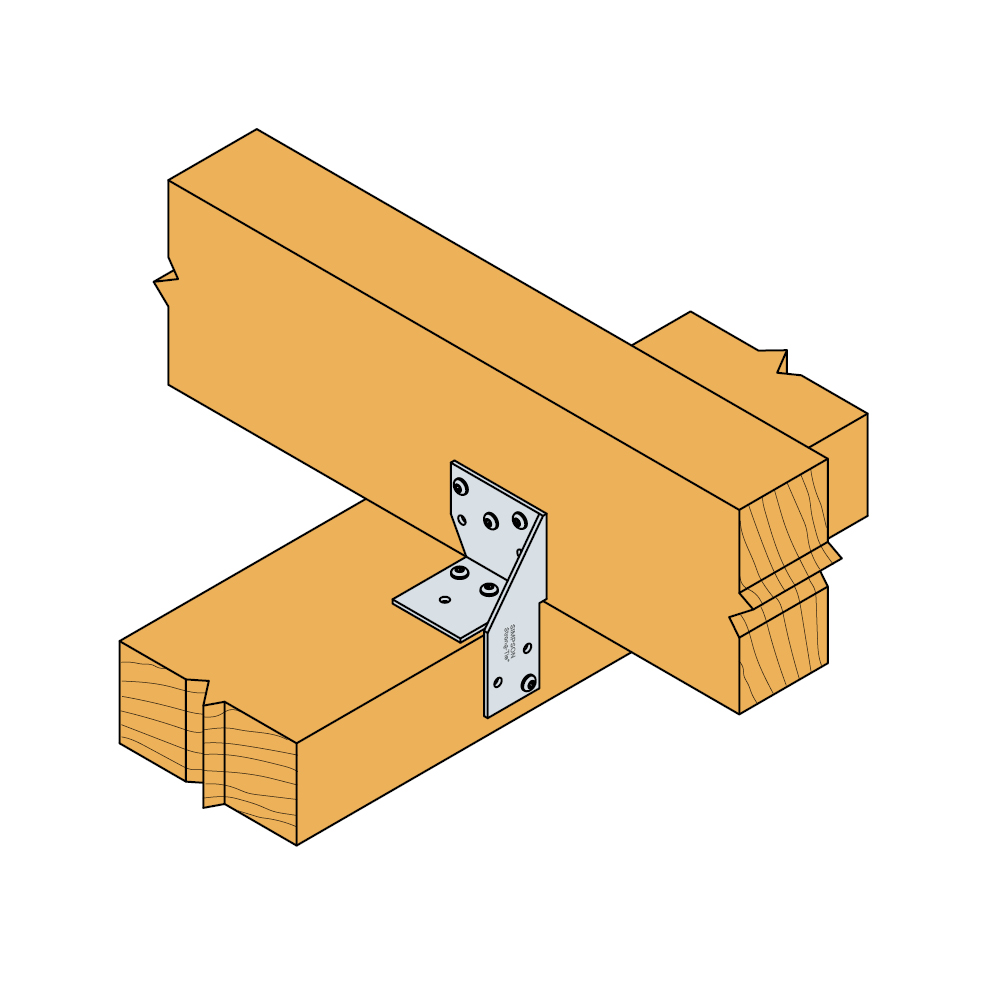

Instalace

Instalace

Certifikace

Evropské technické posouzení (ETA)
