Hlavní produktové řady

Spojovací prvky
Úhelníky
ANPS

Úhelník z děrovaného plechu (2,0 mm)

Tloušťka těchto plechů je 2 mm. Tyto úhelníky jsou vhodné k různým druhům spojení přechodů mezi dřevem. Např. pražce, připojení stojky atd.

Technický list
Servisní třída 2
Servisní třída 2
EPD
EPD
Pozinkovaná ocel Z275
Pozinkovaná ocel Z275

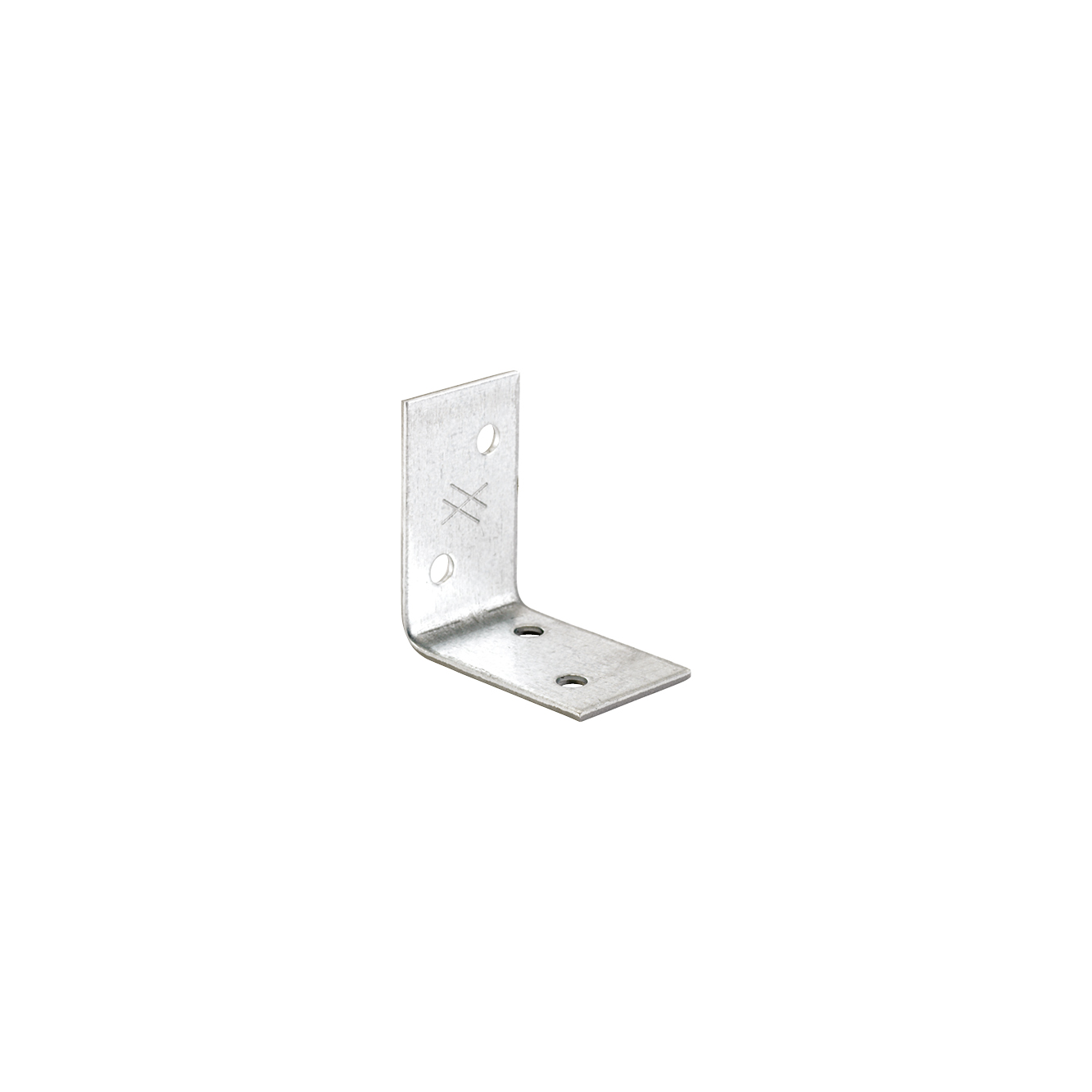

ANPS main image

Podrobnosti produktu

Obrázky


Vlastnosti

Materiál

Kvalita oceli:

S250GD+Z275 dle norem DIN EN10346

Ochrana proti korozi:

275 g/m pozinkováno z obou stran cca 20mm

Vorteile

  • Optimální použití v mnoha oblastech. Počet otvorů umožnuje různé kombinace připojení, zatížení dle ETA

Aplikace

Anwendbare Materialien

Dřevo, výrobky ze dřeva

Anwendungsbereich

  • Die ANPS Winkelverbinder aus Lochblechen eignen sich für Kreuzanschlüsse, Auswechslungen und Balken-/Stützenanschlüsse.

Technické údaje

Rozměry a typické hodnoty

Rozměry

Rozměry a typické hodnoty
Rozměry a typické hodnoty
ReferenceRozměry konektoru
OtherRozměry a typické hodnoty[mm]
Qty per BoxHmotnost[kg]A[mm]B[mm]C[mm]Tloušťka[mm]
ANPS204425200.00.0314242252
ANPS204440200.00.0544242402
ANPS204625200.00.0376242252
ANPS204460200.00.074242602
ANPS206625200.00.0446262252
ANPS206640100.00.0716262402
ANPS206650150.00.096262502
ANPS206660100.00.116262602
ANPS206680100.00.146262802
ANPS208860100.00.148282602
ANPS20888050.00.198282802

Instalace

Instalace

Befestigung

  • Die Befestigung erfolgt z.B. mit CNA4,0xℓ Kammnägeln oder CSA5,0xℓ Schrauben.
