AKRS

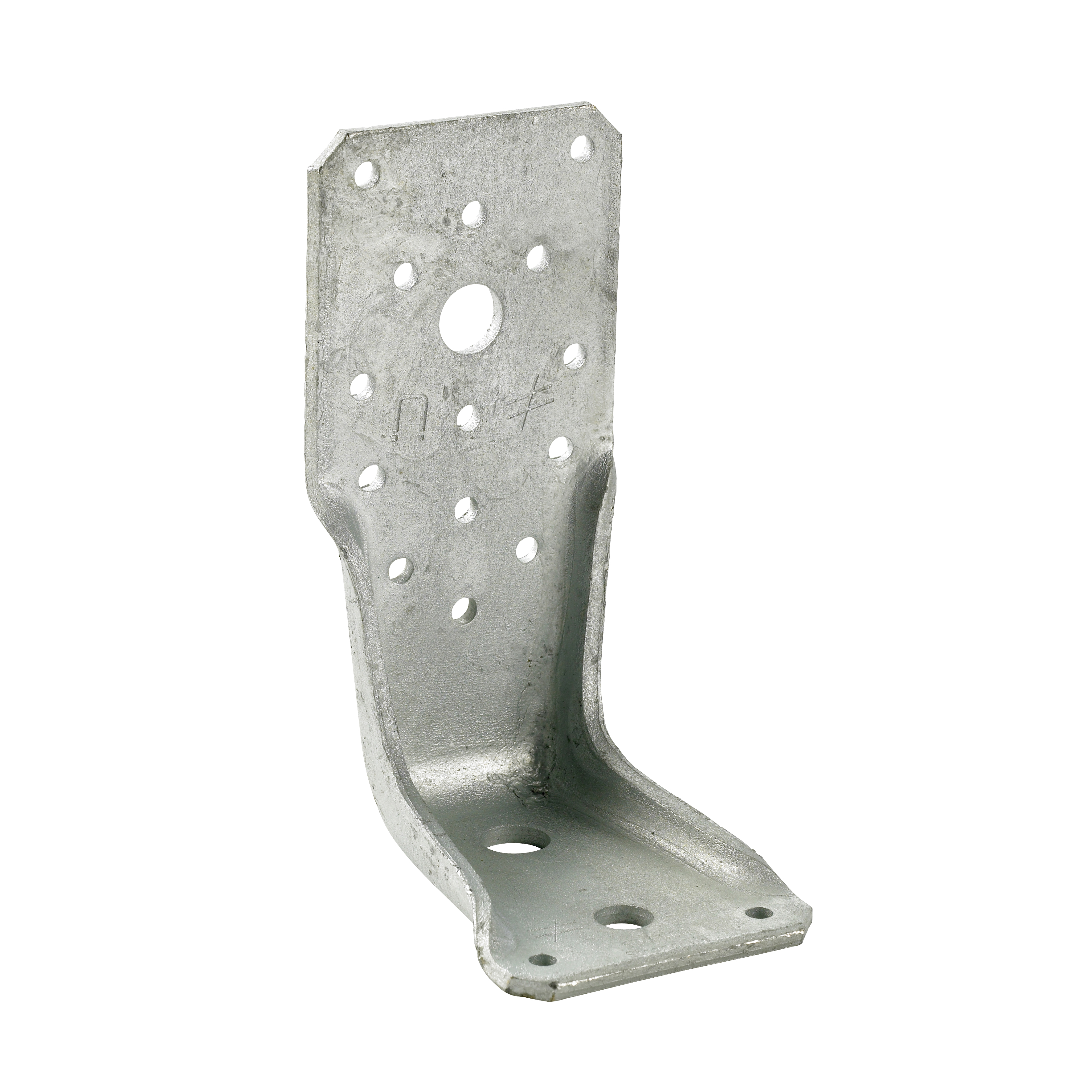

Úhelník AKR nerez
Tyto úhelníky umožnují optimální spojení mezi dřevem a jiným stavebním materiálem, jako je beton, ocel. Jedná se o ekonomické spoje, které lze využít v mnoha oblastech. AKR a AKR-L se liší v otvorech pro šroub.
Označení CE
ETA
Servisní třída 3
Nerezové
K dispozici v Connector Selectoru
Podrobnosti produktu
Obrázky
Fixation poutre sur dalle béton
Fixation d'équerre renforcée pour ossature bois avec SDS
Vlastnosti
Aplikace
Technické údaje
Rozměry
Rozměry a typické hodnoty
| Art. nr. | Rozměry [mm] | Příruba A | Hlava | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø13.5 | Ø5 | Ø11 | Ø13.5 | Ø13.5x25 | |
| AKR95S | 95 | 85 | 65 | 3 | 9 | - | 2 | 1 | 1 | - |
| AKR135S | 135 | 85 | 65 | 3 | 14 | 1 | 2 | 1 | 1 | - |
| AKR165S | 165 | 85 | 65 | 3 | 15 | 1 | 2 | 1 | 1 | - |
| AKR205S | 205 | 85 | 65 | 3 | 20 | 2 | 2 | 1 | 1 | - |
| AKR245S | 245 | 85 | 65 | 3 | 22 | 2 | 2 | 1 | 1 | - |
| AKR285S | 285 | 85 | 65 | 3 | 26 | 3 | 2 | 1 | 1 | - |
Tragfähigkeiten: Vollausnagelung
| Art. nr. | Upevňovací prvky | Charakteristische Werte der Tragfähigkeit / 2 Winkel pro Verbindung [kN] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Příruba A | Hlava | Příruba A | R1,k | R2/3,k | R4/5,k | |||||||
| Množství | Typ | Množství | Typ | CNA4,0x40 | CNA4,0x50 | CNA4,0x60 | CNA4,0x40 | CNA4,0x50 | CNA4,0x60 | CNA4,0x40 / 50 / 60 | ||
| AKR95S | 8 | CNA* | 1 | Ø12* | 1 | min ( 17.55 ; 25.04/kmod + 13.2 ) | min ( 22.64 ; 25.04/kmod + 17.6 ) | min ( 26.48 ; 25.04/kmod + 22 ) | 5 | 6.2 | 6.9 | 15.75 / kmod |
| AKR135S | 13 | CNA* | 1 | Ø12** | 5 | min ( 31.78 ; 25.04/kmod + 8.69 ) | min ( 40.69 ; 25.4/kmod + 11.58 ) | min ( 46.92 ; 25.04/kmod + 14.48 ) | 8 | 10.1 | 11.2 | 15.75 / kmod |
| AKR165S | - | - | - | - | - | - | - | - | - | - | - | - |
| AKR205S | 14 | CNA* | 1 | Ø12** | 10 | min ( 33.42 ; 25.04/kmod + 8.68 ) | min ( 42.86 ; 25.04/kmod + 11.58 ) | min ( 49.6 ; 25.04/kmod + 14.48 ) | 7.8 | 10.1 | 11.8 | 15.75 / kmod |
| AKR245S | - | - | - | - | - | - | - | - | - | - | - | - |
| AKR285S | 25 | CNA* | 1 | Ø12** | 15 | min ( 45.25 ; 25.04/kmod + 8.69 ) | min ( 58.98 ; 25.04/kmod + 11.58 ) | min ( 70.31 ; 25.04/kmod + 14.48 ) | 8.9 | 11.6 | 14.1 | 15.75 / kmod |
* Bolzenanker z.B. WA, BOAX II oder gleichwertig, sind separat nachzuweisen.
Tragfähigkeiten: Teilausnagelung
| Art. nr. | Anzahl der Befestigungsmittel | Characteristic capacities- 2 brackets per connection [kN] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Příruba A | Hlava | Příruba A | R1,k | R2/3,k | R4/5,k | |||||||
| Množství | Typ | Množství | Typ | CNA4,0x40 | CNA4,0x50 | CNA4,0x60 | CNA4,0x40 | CNA4,0x50 | CNA4,0x60 | CNA4,0x40 / 50 / 60 | ||
| AKR95S | 5 | CNA* | 1 | Ø12** | 3 | min ( 10.3 ; 25.04/kmod + 12.62 ) | min ( 13.34 ; 25.04/kmod + 16.82 ) | min ( 15.72 ; 25.04/kmod + 21.04 ) | 3.2 | 4 | 4.5 | 15.75 / kmod |
| AKR135S | 9 | CNA* | 1 | Ø12** | 6 | min ( 21.19 ; 25.04/kmod + 8.69 ) | min ( 27.21 ; 25.04/kmod + 11.58 ) | min ( 31.54 ; 25.04/kmod + 11.58 ) | 5.9 | 7.5 | 8.4 | 15.75 / kmod |
| AKR165S | 11 | CNA* | 1 | Ø12** | 11 | min ( 29.22 ; 25.04/kmod + 8.68 ) | min ( 37.14 ; 25.04/kmod + 11.58 ) | min ( 42.32 ; 25.04/kmod + 14.48 ) | 7.1 | 9 | 10.4 | 15.75 / kmod |
| AKR205S | 8 | CNA* | 1 | Ø12** | 14 | min ( 17.08 ; 25.04/kmod + 1.6 ) | min ( 22.08 ; 25.04/kmod + 2.14 ) | min ( 25.9 ; 25.04/kmod + 2.68 ) | 5.5 | 7 | 8 | 15.75 / kmod |
| AKR245S | 9 | CNA* | 1 | Ø12** | 20 | min ( 14.28 ; 25.04/kmod + 3.14 ) | min ( 18.7 ; 25.04/kmod + 4.18 ) | min ( 22.54 ; 25.04/kmod + 5.22 ) | 5.7 | 7.4 | 8.8 | 15.75 / kmod |
| AKR285S | 14 | CNA* | 1 | Ø12** | 17 | min ( 27.93 ; (25.04/kmod + 3.93 ) | min ( 36.23 ; 25.04/kmod + 5.24 ) | min ( 42.8 ; 25.04/kmod + 6.55 ) | 5.5 | 7.3 | 8.8 | 15.75 / kmod |
* Bolzenanker z.B. WA, BOAX II oder gleichwertig, sind separat nachzuweisen.
Tragfähigkeiten: Stützenanschluss
| Art. nr. | Upevňovací prvky | Characteristic capacities / 2 brackets per connection [kN] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Příruba A | Hlava | Příruba A | R1,k | R2/3,k | R4/5,k | |||||||
| Typ | Množství | Množství | Typ | CNA4,0x40 | CNA4,0x50 | CNA4,0x60 | CNA4,0x40 | CNA4,0x50 | CNA4,0x60 | CNA4,0x40 / 50 / 60 | ||
| AKR95S | 5 | CNA* | 1 | Ø12** | 2 | min ( 11.5 ; 25.04/kmod + 5.97 ) | min ( 14.78 ; 25.04/kmod + 7.97 ) | min ( 17.19 ; 25.04/kmod + 9.96 ) | 3.5 | 4.4 | 5 | 15.75 / kmod |
| AKR135S | 8 | CNA* | 1 | Ø12** | 7 | min ( 20.49 ; 25.04/kmod + 3.93 ) | min ( 26.13 ; 25.04/kmod + 5.24 ) | min ( 29.94 ; 25.04/kmod + 6.55 ) | 5.6 | 7 | 7.9 | 15.75 / kmod |
| AKR165S | - | - | - | - | - | - | - | - | - | - | - | - |
| AKR205S | 8 | CNA* | 1 | Ø12** | 12 | min ( 14.3 ; 25.04/kmod + 3.94 ) | min ( 18.64 ; 25.04/kmod + 5.24 ) | min ( 22.24 ; 25.04/kmod + 6.56 ) | 4.8 | 6.2 | 7.2 | 15.75 / kmod |
| AKR245S | - | - | - | - | - | - | - | - | - | - | - | - |
| AKR285S | 22 | CNA* | 1 | Ø12** | 16 | min ( 41.66 ; 25.04/kmod + 3.93 ) | min ( 54.19 ; 25.04/kmod + 5.24 ) | min ( 64.34 ; 25.04/kmod + 6.55 ) | 5.8 | 7.6 | 9.3 | 15.75 / kmod |
* Bolzenanker z.B. WA, BOAX II oder gleichwertig, sind separat nachzuweisen.
Bemessung
Für die Einwirkung in Richtung F1 ist eine Zusatzlastbeanspruchung F*_1,d aus der Einwirkung in Richtung F4/5 aufzuadieren.
Für die Überlagerung der Einwirkungen ist nachzuweisen:
Lastfaktoren zur Ermittlung der Bolzenkräfte / 2 Winkel pro Anschluss
| Lastrichtung | k_ax | k_lat |
| F1 Bolzen 1 u. 2 | 0,5 | 0,0 |
| F2/3 Bolzen 1 u. 2 | 0,2 | 0,5 |
| F4/5 Bolzen 1 ( aus F*_1,d ) | 1,0 | 0,0 |
| F4/5 Bolzen 2 | 0,5 | 1 |
Der Nachweis für die Befestigungsmittel im Beton/Stahl ist separat zu erbringen.
