AKR

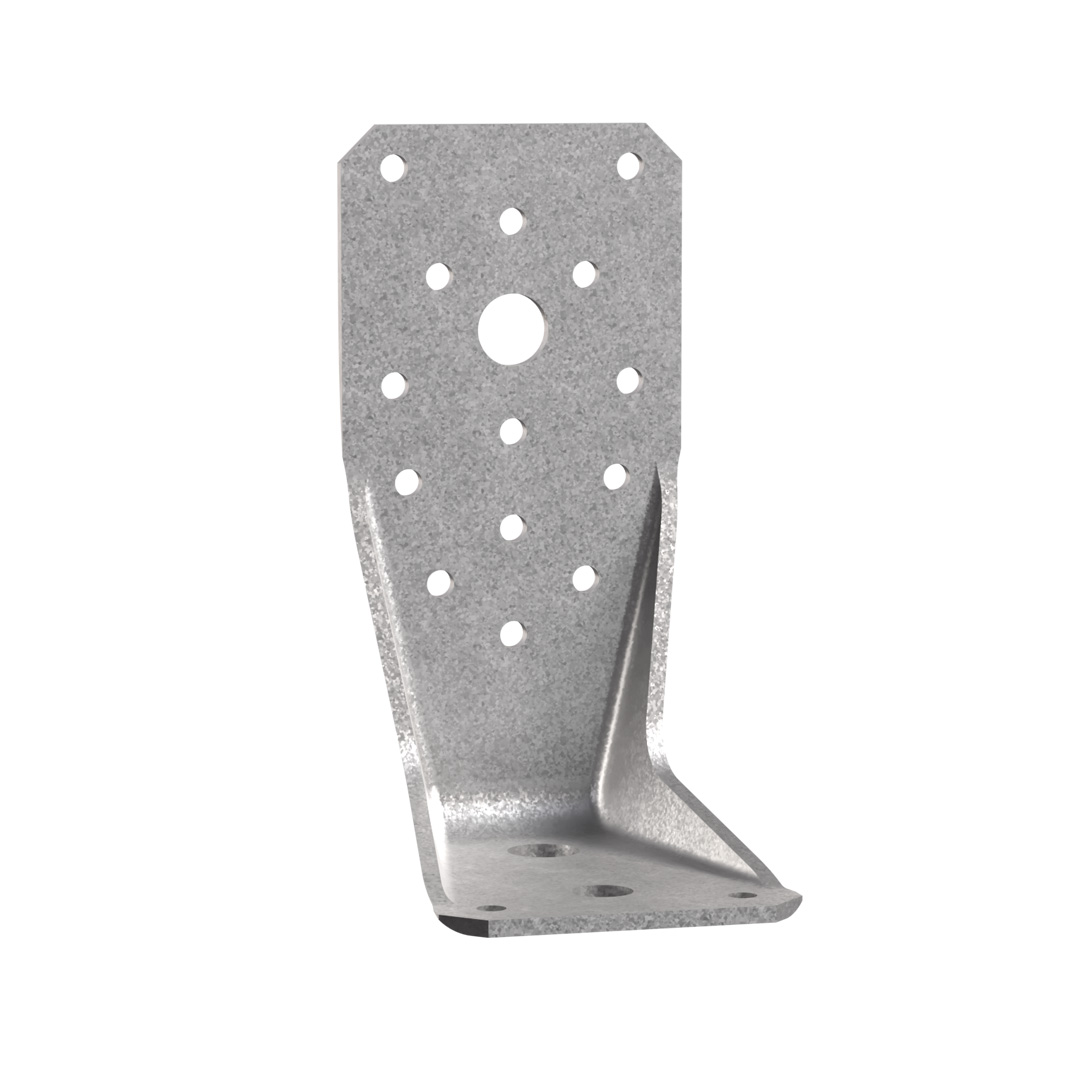

Úhelník AKR

Tyto úhelníky umožnují optimální spojení mezi dřevem a jiným stavebním materiálem, jako je beton, ocel. Jedná se o ekonomické spoje, které lze využít v mnoha oblastech. AKR a AKR-L se liší v otvorech pro šroub.

Technický list

Označení CE

ETA

Servisní třída 3

EPD

Exteriér

Žárově pozinkovaná ocel

K dispozici v Connector Selectoru

AKR_SSTBP_homepage_CZ_cs

Podrobnosti produktu

Obrázky

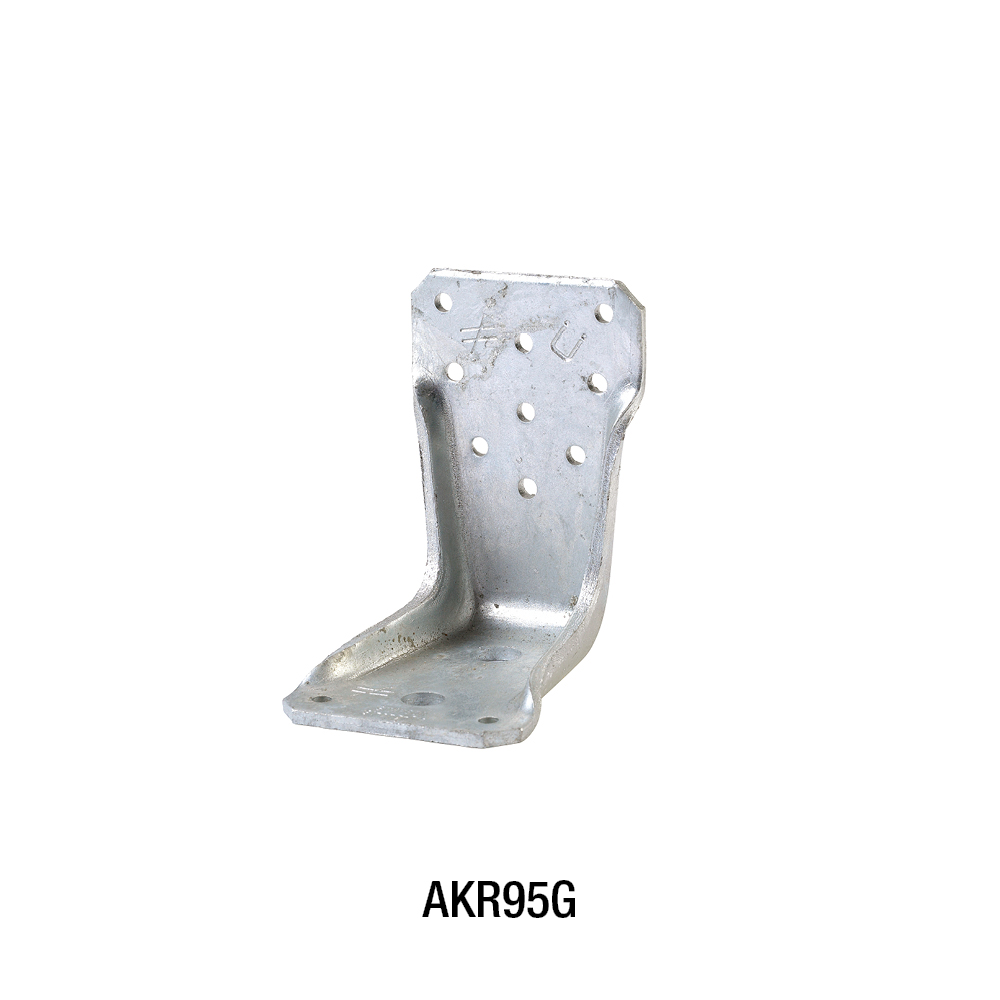

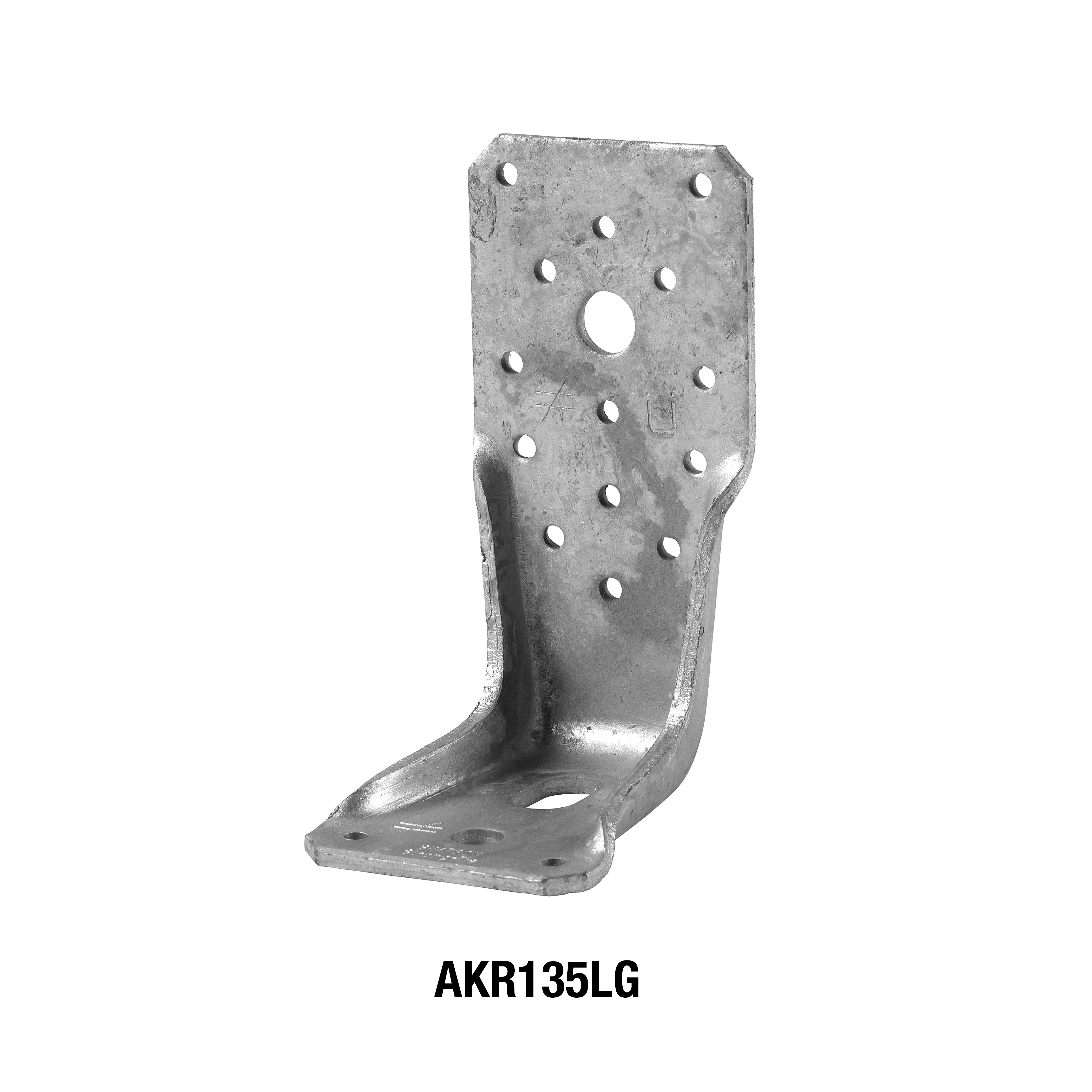

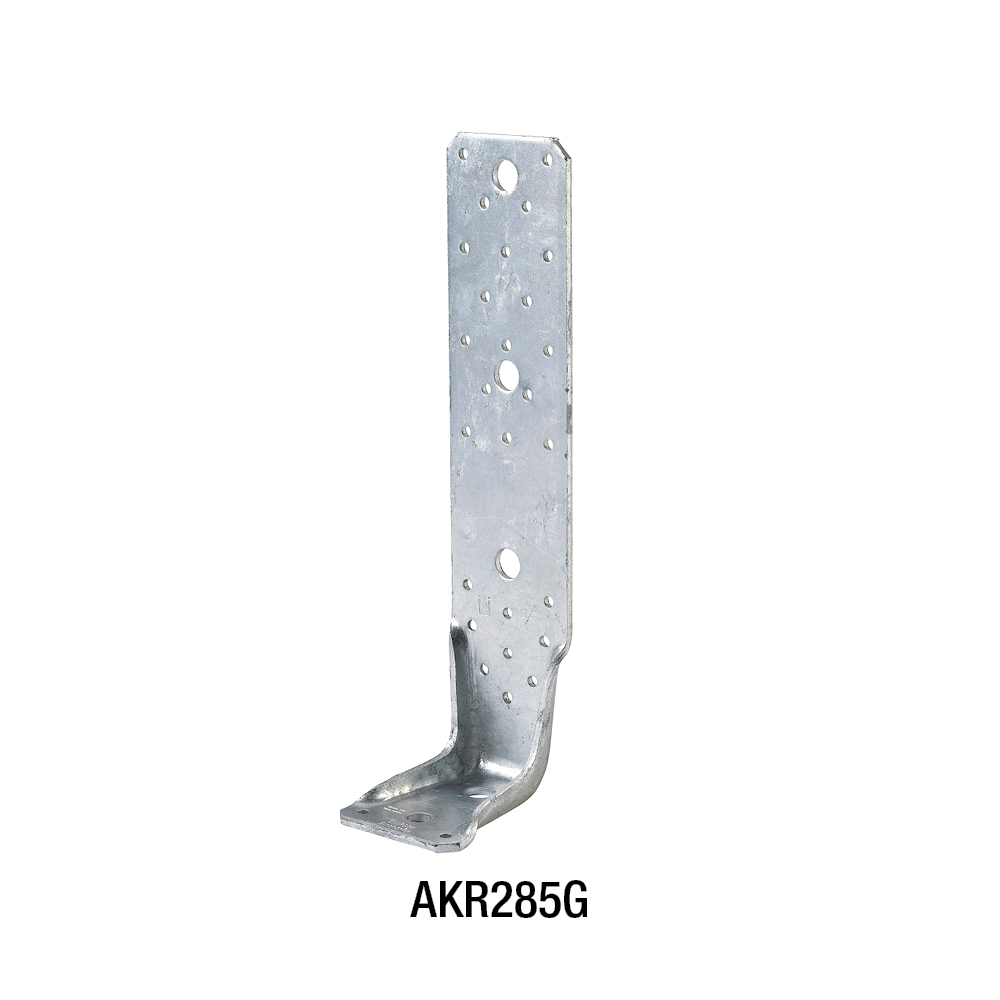

AKR135 LG

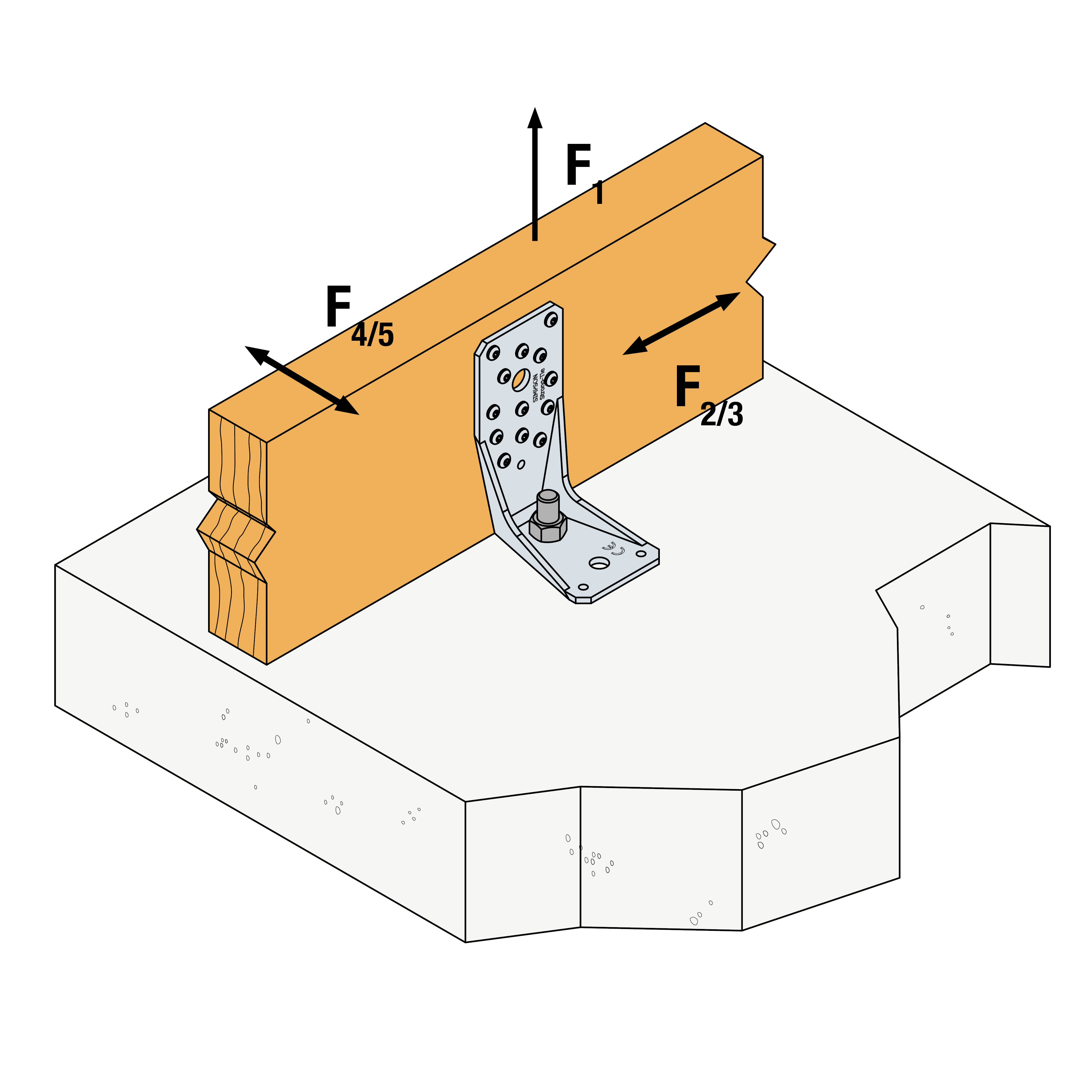

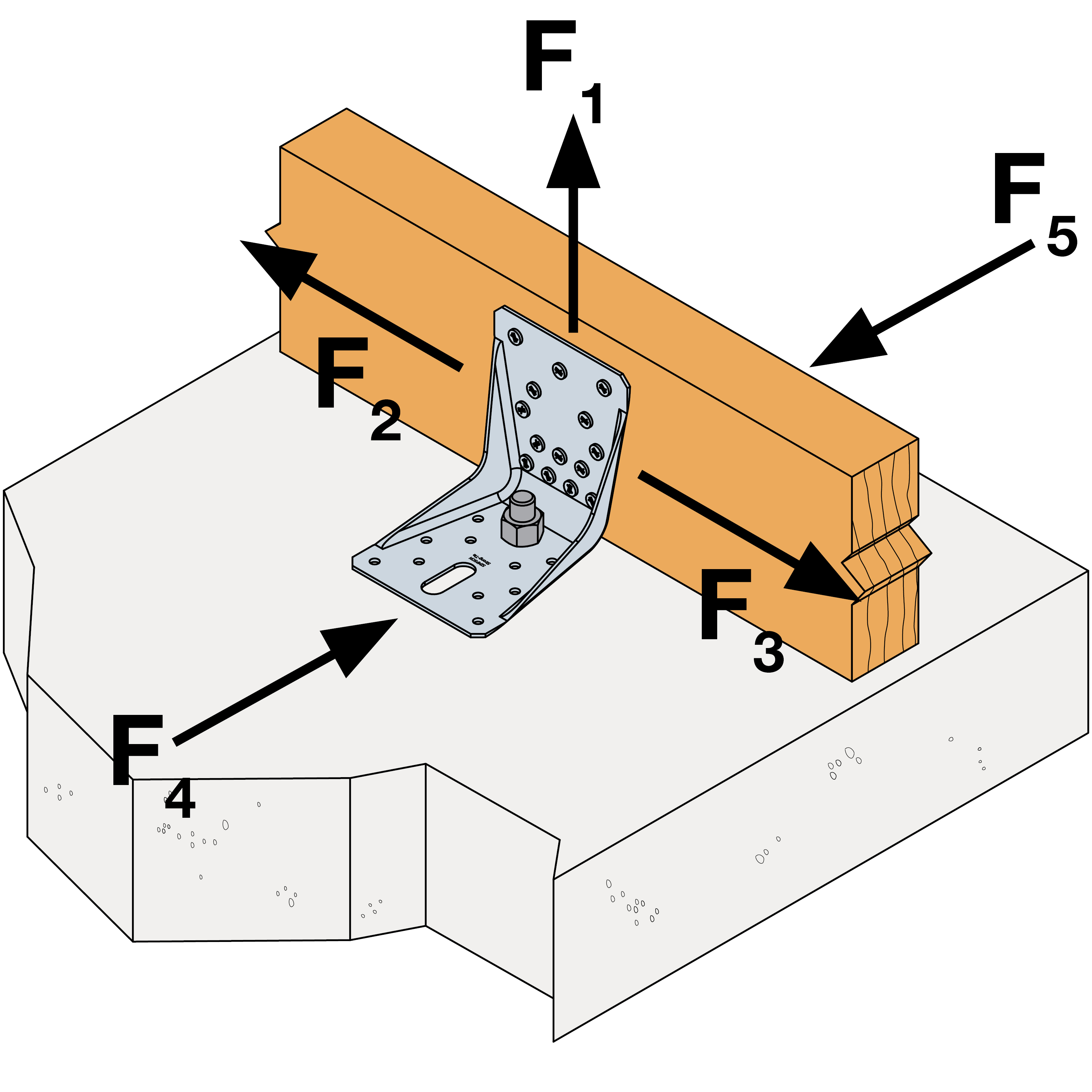

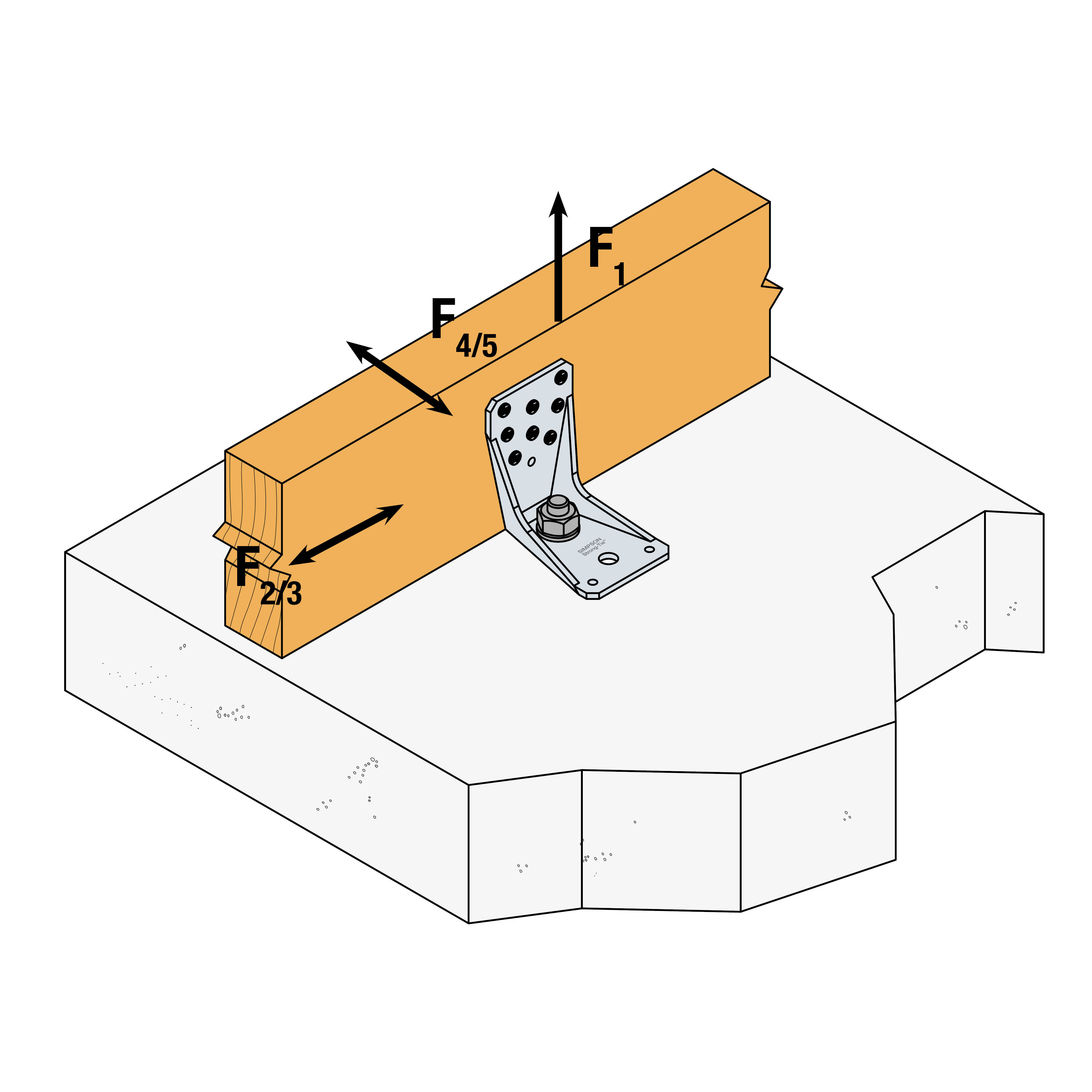

Fastening beams to concrete

Fastening with SDS screws

Nailing on beams

Fullnailing

Vlastnosti

Materiál

Kvalita oceli:

S 235 JR podle norem DIN EN 10025

Ochrana proti korozi:

Ošetřeno žárovým zinkováním; Tloušťka zinku cca. 55 μm podle norem DIN EN 1461

Vorteile

Mnohé využití od nosníky až po sloupy, lze použít částečné nebo plné zahřebíkovaní

Aplikace

Support

Beton, ocel, dřevo.
Mohou být použity i ve venkovním prostředí.

Anwendungsbereich

Tyto úhelníky umožnují optimální spojení mezi dřevem a jiným stavebním materiálem, jako je beton, ocel.
Jedná se o ekonomické spoje, které lze využít v mnoha oblastech.

Technické údaje

Rozměry a typické hodnoty

Rozměry

Reference	konektor rozměry
	rozměry výrobku[mm]				nosník		příruba B				ostatní
	A[mm]	B[mm]	C[mm]	Tloušťka[mm]	kulatý		kulatý			oválný	hmotnost[kg]
	A[mm]	B[mm]	C[mm]	Tloušťka[mm]	Ø5.2[mm]	Ø13.5[mm]	Ø5[mm]	Ø11[mm]	Ø13.5[mm]	Ø13.5x25[mm]	hmotnost[kg]
AKR95G	95	85	65	4	9	-	2	1	1	-	0.32
AKR95LG	95	85	65	4	9	-	2	1	-	1	0.32
AKR135G	135	85	65	4	14	1	2	1	1	-	0.44
AKR135LG	135	85	65	4	14	1	2	1	-	1	0.44
AKR165G	165	85	65	4	15	1	2	1	1	-	0.5
AKR165LG	165	85	65	4	15	1	2	1	-	1	0.5
AKR205G	205	85	65	4	20	2	2	1	1	-	0.57
AKR205LG	205	85	65	4	20	2	2	1	-	1	0.57
AKR245G	245	85	65	4	22	2	2	1	1	-	0.65
AKR245LG	245	85	65	4	22	2	2	1	-	1	0.65
AKR285G	285	85	65	4	26	3	2	1	1	-	0.75
AKR285LG	285	85	65	4	26	3	2	1	-	1	0.72

Nachstehend finden Sie Lastangaben zu den Naglebildern: Vollausnagelung, Teilausnagelung und Stützenanschluss. Weitere Anschlussmöglichkeiten finden Sie in der zugehörigen ETA.

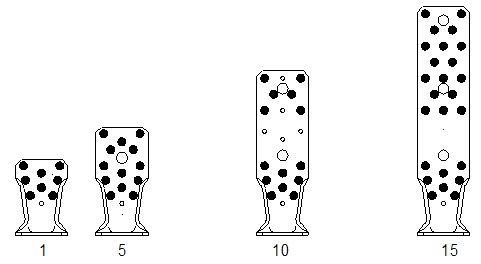

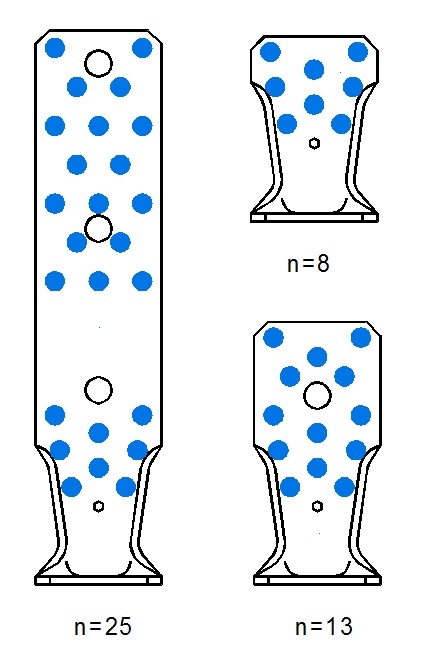

Tragfähigkeiten - Vollausnagelung

Reference	Holdowns únosnost
	výrobek characteristic capacities - Full nailing - 2 brackets per connection
	hřebík pattern	počet of Fasteners				charakteristická únosnost - 2 angle brackets per connection - full nailing[kN]
		příruba B		nosník		R4/5,k	R₁,ₖ			R₂,ₖ=R₃,ₖ
		množství	typ	množství	typ	CNA4.0x40/50/60	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60
AKR95G	1	1.0	Ø12*	8.0	CNA*	26.5 / kmod	min (17.55 ; 42.8/kmod + 13.2)	min (22.64 ; 42.8/kmod + 17.6)	min (26.48 ; 42.8/kmod + 22)	5	6.2	6.9
AKR95LG	1	1.0	Ø12**	8.0	CNA*	-	min (13.31 ; 42.8/kmod + 8.92)	min (17.4 ; 42.8/kmod + 11.89)	min (20.89 ; 42.8/kmod + 14.87)	4.4	5.6	6.4
AKR135G	5	1.0	Ø12**	13.0	CNA*	26.5 / kmod	min (31.78 ; 42.8/kmod + 8.69)	min (40.69 ; 42.8/kmod + 11.58)	min (46.92 ; 42.8/kmod + 14.48)	8	10.1	11.2
AKR135LG	5	1.0	Ø12**	13.0	CNA*	-	min (24.88 ; 42.8/kmod + 5.87)	min (32.34 ; 42.8/kmod + 7.83)	min (38.36 ; 42.8/kmod + 9.78)	7.2	9.1	10.4
AKR165G	-	-	-	-	-	-	-	-	-	-	-	-
AKR165LG	-	-	-	-	-	-	-	-	-	-	-	-
AKR205G	10	1.0	Ø12**	14.0	CNA*	26.5 / kmod	min (33.42 ; 42.8/kmod + 8.68)	min (42.86 ; 42.8/kmod + 11.58)	min (49.6 ; 42.8/kmod + 14.48)	7.8	10.1	11.8
AKR205LG	10	1.0	Ø12**	14.0	CNA*	-	min (25.96 ; 42.8/kmod + 5.86)	min (33.78 ; 42.8/kmod + 7.82)	min (40.2 ; 42.8/kmod + 9.78)	6.1	8	9.6
AKR245G	-	-	-	-	-	-	-	-	-	-	-	-
AKR245LG	-	-	-	-	-	-	-	-	-	-	-	-
AKR285G	15	1.0	Ø12**	25.0	CNA*	26.5 / kmod	min (45.25 ; 42.8/kmod + 8.69)	min (58.98 ; 42.8/kmod + 11.58)	min (70.31 ; 42.8/kmod + 14.48)	8.9	11.6	14.1
AKR285LG	15	1.0	Ø12**	25.0	CNA*	-	min (32.96 ; 42.8/kmod + 5.87)	min (43.42 ; 42.8/kmod + 7.83)	min (52.87 ; 42.8/kmod + 9.78)	6.6	8.7	10.7

*) Bolzenanker z.B. WA, BoAX II oder gleichwertig sind separat nachzuweisen.

Faktor zur Bolzenberechnung bei Anschlüssen mit 2 AKR
Lastrichtung	k_ax	k_lat
F1 Bolzen 1 u. 2	0,5	0
F2/3 Bolzen 1 u. 2	0,2	0,5
F4/5 Bolzen 1 aus F*1,d	1	0
F4/5 Bolzen 2	0,5	1

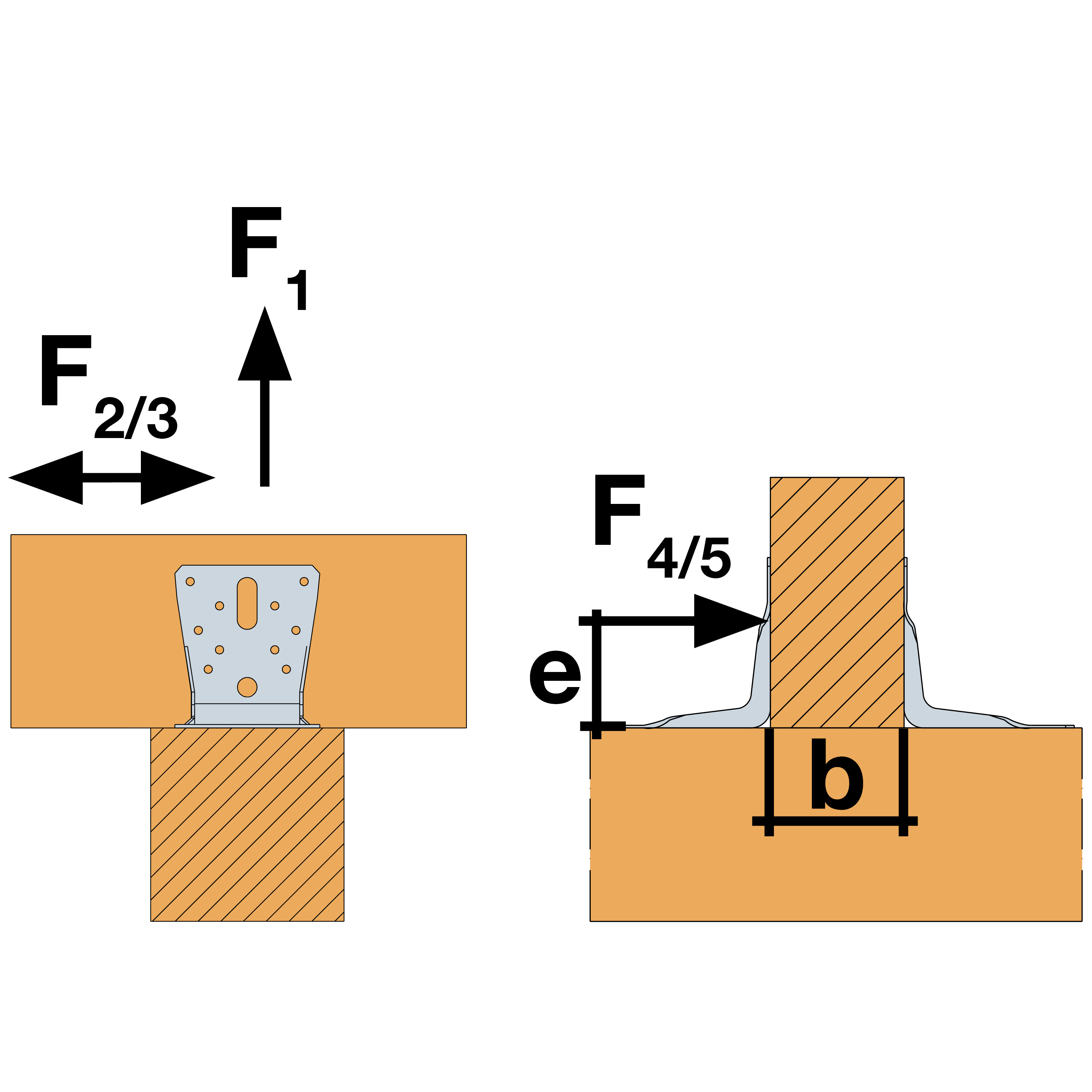

Für Lastrichtung F4/5 gilt: Eine zusätzliche Zuglast (F*1,d) muss aufgenommen und für den linken AKR, sowie für beide Bolzen nachgewiesen werden.

$F^*_{1,d} = \frac{F_{4/5,d}\times(e-16,5mm)} {b+83mm}$

Kombinierte Beanspruchung:

$\sqrt{\left ( \frac {F_{1,d}} {R_{1,d}} + \frac {F_{4/5,d}}{R_{4/5,d}} \right )^2 + \left ( \frac{F_{2/3,d}}{R_{2/3,d}} \right )} \le 1$

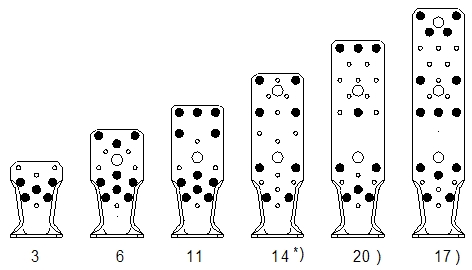

Tragfähigkeiten - Teilausnagelung

Reference	Holdowns únosnost
	výrobek characteristic capacities - Partial nailing - 2 brackets per connection
	hřebík pattern	počet of Fasteners				charakteristická únosnost - 2 angle brackets per connection - full nailing[kN]
		nosník		příruba B		R4/5,k	R₁,ₖ			R₂,ₖ=R₃,ₖ
		množství	typ	množství	typ	CNA4.0x40/50/60	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60
AKR95G	3	5.0	CNA*	1.0	Ø12**	26.5 / kmod	min (10.3 ; 42.8/kmod + 12.62)	min (13.34 ; 42.8/kmod + 16.82)	min (15.72 ; 42.8/kmod + 21.04)	3.2	4	4.5
AKR95LG	3	5.0	CNA*	1.0	Ø12**	-	min (7.7 ; 42.8/kmod + 8.52)	min (10.1 ; 42.8/kmod + 11.36)	min (12.18 ; 42.8/kmod + 14.22)	2.9	3.6	4.1
AKR135G	6	9.0	CNA*	1.0	Ø12**	26.5 / kmod	min (21.19 ; 42.8/kmod + 8.69)	min (27.21 ; 42.8/kmod + 11.58)	min (31.54 ; 42.8/kmod + 11.58)	5.9	7.5	8.4
AKR135LG	6	9.0	CNA*	1.0	Ø12**	-	min (16.39 ; 42.8/kmod + 5.87)	min (21.35 ; 42.8/kmod + 7.83)	min (25.45 ; 42.8/kmod + 9.78)	5.2	6.6	7.6
AKR165G	11	11.0	CNA*	1.0	Ø12**	26.5 / kmod	min (29.22 ; 42.8/kmod + 8.68)	min (37.14 ; 42.8/kmod + 11.58)	min (42.32 ; 42.8/kmod + 14.48)	7.1	9	10.4
AKR165LG	11	11.0	CNA*	1.0	Ø12**	-	min (23.62 ; 42.8/kmod + 5.86)	min (30.5 ; 42.8/kmod + 7.82)	min (35.76 ; 42.8/kmod + 9.78)	5.8	7.5	8.8
AKR205G	14	8.0	CNA*	1.0	Ø12**	26.5 / kmod	min (17.08 ; 42.8/kmod + 1.6)	min (22.08 ; 42.8/kmod + 2.14)	min (25.9 ; 42.8/kmod + 2.68)	5.5	7	8
AKR205LG	14	8.0	CNA*	1.0	Ø12**	-	min (12.86 ; 42.8/kmod + 1.08)	min (16.84 ; 42.8/kmod + 1.44)	min (20.28 ; 42.8/kmod + 1.82)	4.6	5.9	6.9
AKR245G	20	9.0	CNA*	1.0	Ø12**	26.5 / kmod	min (14.28 ; 42.8/kmod + 3.14)	min (18.7 ; 42.8/kmod + 4.18)	min (22.54 ; 42.8/kmod + 5.22)	5.7	7.4	8.8
AKR245LG	20	9.0	CNA*	1.0	Ø12**	-	min (10.22 ; 42.8/kmod + 2.12)	min (13.5 ; 42.8/kmod + 2.82)	min (16.54 ; 42.8/kmod + 3.52)	4.5	5.9	7.1
AKR285G	17	14.0	CNA*	1.0	Ø12**	26.5 / kmod	min (27.93 ; (42.8/kmod + 3.93)	min (36.23 ; 42.8/kmod + 5.24)	min (42.8 ; 42.8/kmod + 6.55)	5.5	7.3	8.8
AKR285LG	17	14.0	CNA*	1.0	Ø12**	-	min (20.71 ; (42.8/kmod + 2.66)	min (27.2 ; 42.8/kmod + 3.54)	min (32.91 ; 42.8/kmod + 4.43)	4.1	5.5	6.7

*) Bolzenanker z.B. WA, BoAX II oder gleichwertig sind separat nachzuweisen.

Faktor zur Bolzenberechnung bei Anschlüssen mit 2 AKR
Lastrichtung	k_ax	k_lat
F1 Bolzen 1 u. 2	0,5	0
F2/3 Bolzen 1 u. 2	0,2	0,5
F4/5 Bolzen 1 aus F*1,d	1	0
F4/5 Bolzen 2	0,5	1

Für Lastrichtung F4/5 gilt: Eine zusätzliche Zuglast (F*1,d) muss aufgenommen und für den linken AKR, sowie für beide Bolzen nachgewiesen werden.

$F^*_{1,d} = \frac{F_{4/5,d}\times(e-16,5mm)} {b+83mm}$

Kombinierte Beanspruchung:

$\sqrt{\left ( \frac {F_{1,d}} {R_{1,d}} + \frac {F_{4/5,d}}{R_{4/5,d}} \right )^2 + \left ( \frac{F_{2/3,d}}{R_{2/3,d}} \right )} \le 1$

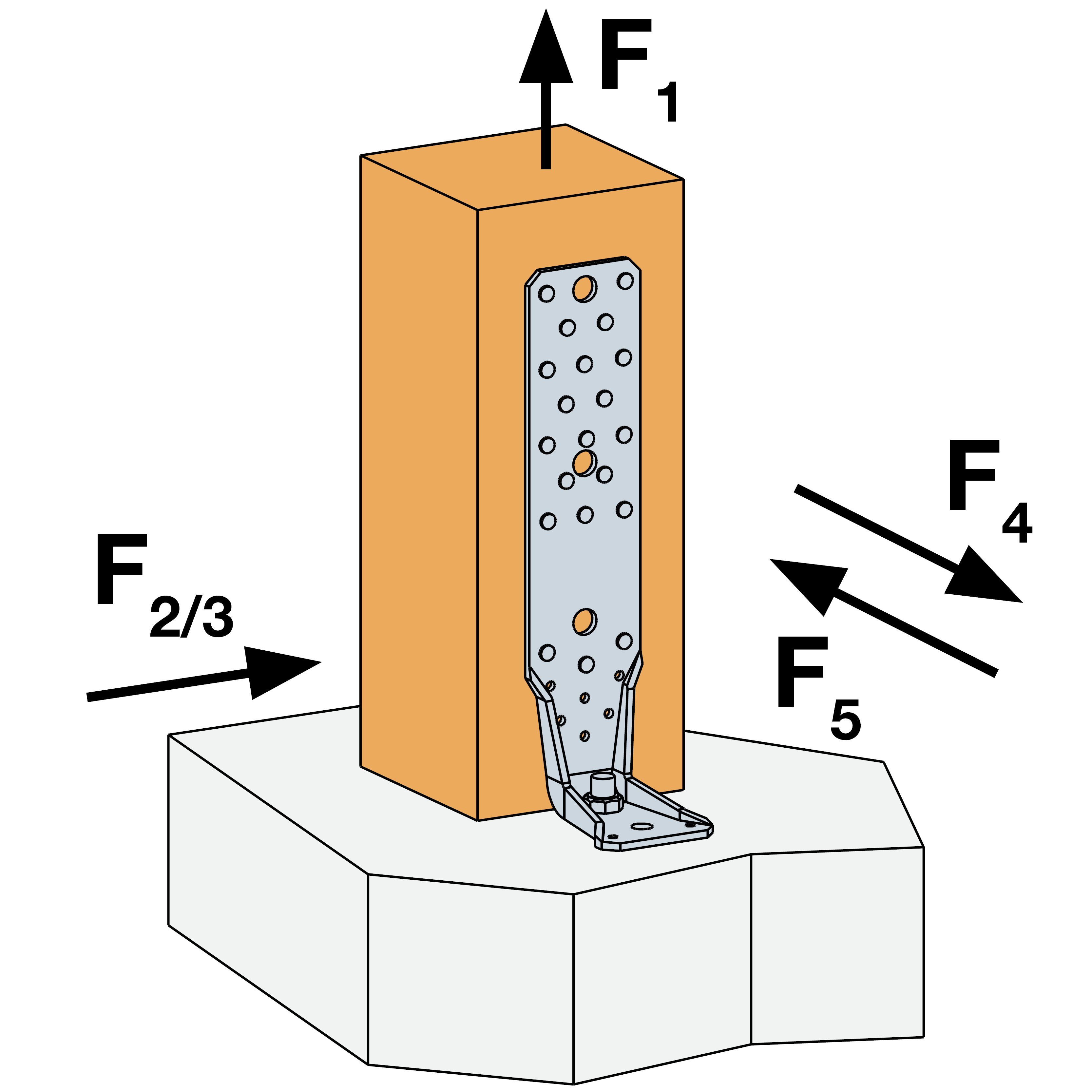

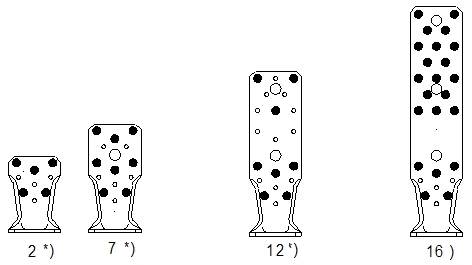

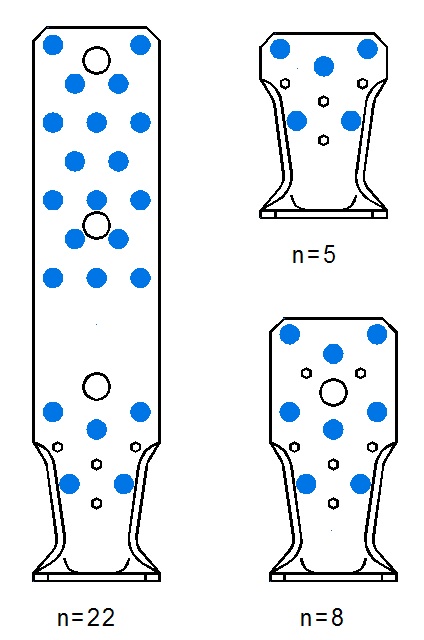

Tragfähigkeiten - Stützenanschluss

Reference	Holdowns únosnost
	výrobek characteristic capacities - Column nailing - 2 brackets per connection
	hřebík pattern	počet of Fasteners				Characteristic Capacities[kN]
		nosník		příruba B		R4/5,k	R1,k (2)			R₂,ₖ=R₃,ₖ
		množství	typ	množství	typ	CNA4.0x40/50/60	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x40	CNA4.0x50	CNA4.0x60
AKR95G	2	5	CNA*	1.0	Ø12**	26.5 / kmod	min (11.5 ; 42.8/kmod + 5.97)	min (14.78 ; 42.8/kmod + 7.97)	min (17.19 ; 42.8/kmod + 9.96)	3.5	4.4	5
AKR95LG	2	5	CNA*	1.0	Ø12**	-	min (8.83 ; 42.8/kmod + 4.04)	min (11.52 ; 42.8/kmod + 5.38)	min (13.76 ; 42.8/kmod + 6.73)	3.1	3.9	4.5
AKR135G	7	8	CNA*	1.0	Ø12**	26.5 / kmod	min (20.49 ; 42.8/kmod + 3.93)	min (26.13 ; 42.8/kmod + 5.24)	min (29.94 ; 42.8/kmod + 6.55)	5.6	7	7.9
AKR135LG	7	8	CNA*	1.0	Ø12**	-	min (16.31 ; 42.8/kmod + 2.66)	min (21.13 ; 42.8/kmod + 3.54)	min (24.91 ; 42.8/kmod + 4.43)	4.9	6.2	7.1
AKR165G	-	-	-	-	-	-	-	-	-	-	-	-
AKR165LG	-	-	-	-	-	-	-	-	-	-	-	-
AKR205G	12	8	CNA*	1.0	Ø12**	26.5 / kmod	min (14.3 ; 42.8/kmod + 3.94)	min (18.64 ; 42.8/kmod + 5.24)	min (22.24 ; 42.8/kmod + 6.56)	4.8	6.2	7.2
AKR205LG	12	8	CNA*	1.0	Ø12**	-	min (10.4 ; 42.8/kmod + 2.66)	min (13.7 ; 42.8/kmod + 3.54)	min (16.68 ; 42.8/kmod + 4.42)	3.8	5	5.9
AKR245G	-	-	-	-	-	-	-	-	-	-	-	-
AKR245LG	-	-	-	-	-	-	-	-	-	-	-	-
AKR285G	16	22	CNA*	1.0	Ø12**	26.5 / kmod	min (41.66 ; 42.8/kmod + 3.93)	min (54.19 ; 42.8/kmod + 5.24)	min (64.34 ; 42.8/kmod + 6.55)	5.8	7.6	9.3
AKR285LG	16	22	CNA*	1.0	Ø12**	-	min (30.58 ; 42.8/kmod + 2.66)	min (40.23 ; 42.8/kmod + 3.54)	min (48.85 ; 42.8/kmod + 4.43)	4.2	5.6	6.9

*) Bolzenanker z.B. WA, BoAX II oder gleichwertig sind separat nachzuweisen.

Faktor zur Bolzenberechnung bei Anschlüssen mit 2 AKR
Lastrichtung	k_ax	k_lat
F1 Bolzen 1 u. 2	0,5	0
F2/3 Bolzen 1 u. 2	0,2	0,5
F4/5 Bolzen 1 aus F*1,d	1	0
F4/5 Bolzen 2	0,5	1

Für Lastrichtung F4/5 gilt: Eine zusätzliche Zuglast (F*1,d) muss aufgenommen und für den linken AKR, sowie für beide Bolzen nachgewiesen werden.

$F^*_{1,d} = \frac{F_{4/5,d}\times(e-16,5mm)} {b+83mm}$

Kombinierte Beanspruchung:

$\sqrt{\left ( \frac {F_{1,d}} {R_{1,d}} + \frac {F_{4/5,d}}{R_{4/5,d}} \right )^2 + \left ( \frac{F_{2/3,d}}{R_{2/3,d}} \right )} \le 1$

Instalace

Certifikace

Prohlášení o vlastnostech (DoP)

cz-dop-e07-0285-07.pdf

product.doc.history.none

Evropské technické posouzení (ETA)

eta-07-0285-2021-12-09.pdf

product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Ke stažení

AKR Úhlová spojka

Otvory pro čepy v dlouhých ramenech AKR úhelníků byly dosud určeny pro konstrukční využití. Od tohoto okamžiku jsou přípojky s čepy v dlouhých ramenech větších AKR pro všechny směry zatížení regulovány v ETA-07/0285.

AKR Úhlová spojka - F-AKR-0620

Procházet online
