Úhelník AJ

Jsou vhodné pro spoje dřevo/dřevo na nosné konstrukci. Vhodné pro upevnění konstrukcí s vyšší výtlačnou silou

Označení CE
ETA
Servisní třída 2
K dispozici v Connector Selectoru

Podrobnosti produktu

Obrázky

Vlastnosti

Material

Kvalita oceli:

S250GD+Z275 dle norem DIN EN10346

Ochrana proti korozi:

275 g/m pozinkováno z obou stran cca 20mm

Výhody

  • Výkonný úhelník v různých šířkách

Aplikace

Použitelné materiály

Dřevo, dřevěné materiály.

Oblast použití

  • Spoje dřevěných trámků a sloupků ze dřeva nebo betonu

Technické údaje

Rozměry

Rozměry

Art. nr. Rozměry a typické hodnoty [mm] Příruba A Hlava
A B C t Ø n
AJ604161648460487
AJ8041616484804119
AJ994161648410041211

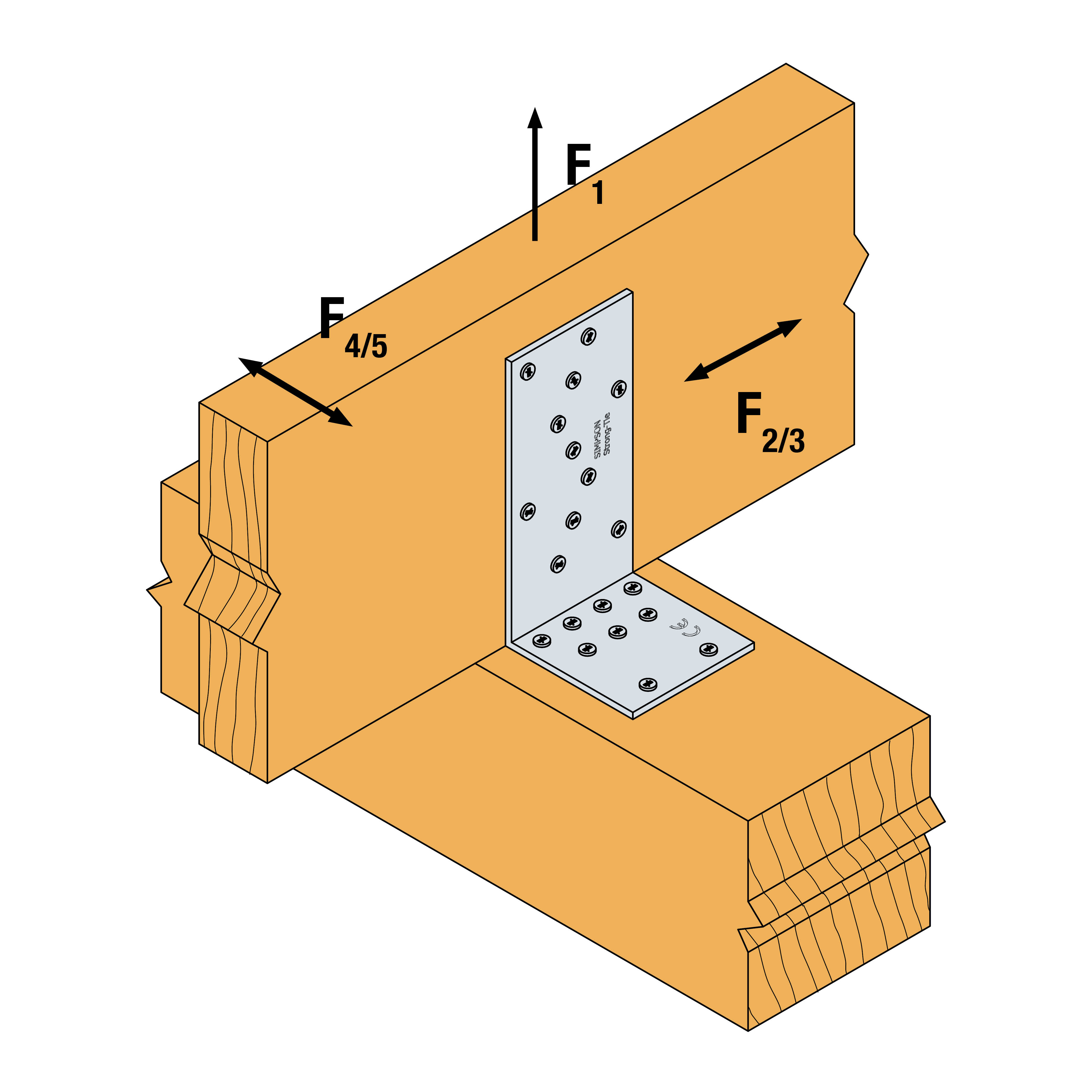

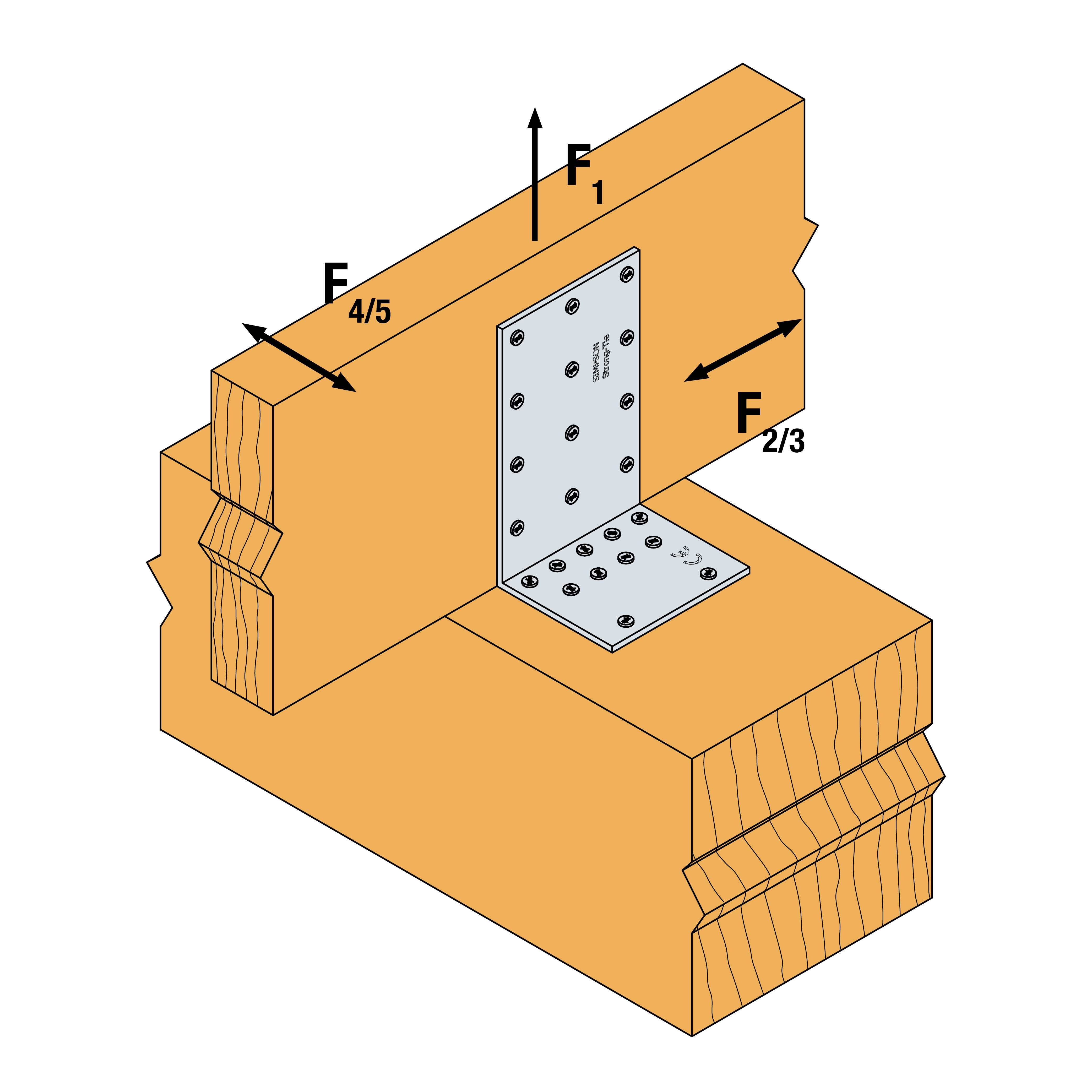

Kombinierte Belastung:



Tragfähigkeit - Holz an Holz / 2 Winkel pro Verbindung

Art. nr. Anzahl der Befestigungsmittel Charakteristische Werte der Tragfähigkeit, 2 Winkel pro Anschluss [kN]
Příruba A Hlava R1,k R2/3,k R4/5,k *
Množství Typ Množství Typ
AJ604168CNA4.0x407CNA4.0x6011.1/kmod^0.27.84.1/kmod^0.25
AJ8041611CNA4.0x409CNA4.0x6015.3/kmod^0.2105.5/kmod^0.25
AJ9941612CNA4.0x4011CNA4.0x6019.3/kmod^0.1137.1/kmod^0.25

*) b = 75mm und e = 130mm

**) Die Ausnagelung der Winkel erfolgt mit CNA4,0x40 im aufrechten Schenkel und CNA4,0x60 im horizontalen Schenkel.

Bei drehsteifer Lagerung der Pfetten und Anschlüssen mit nur einem Winkelverbinder, können für R_1,k und R_2/3,k die halben Bemessungswerte der Tabelle angenommen werden.

Ist die Pfette drehbar gelagert und für die Kraftrichtungen F4 und F5 mit anderen Abständen von b und e, finden Sie weitere Infos in der ETA.
