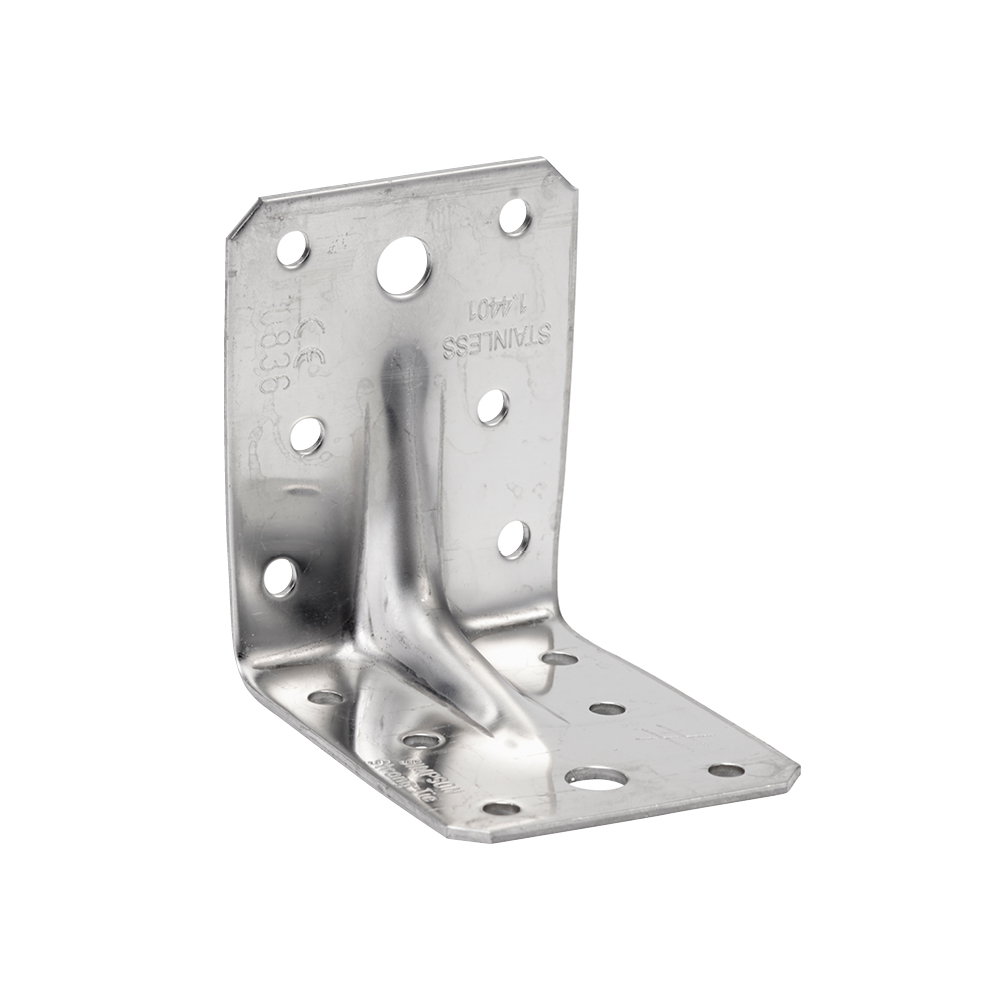

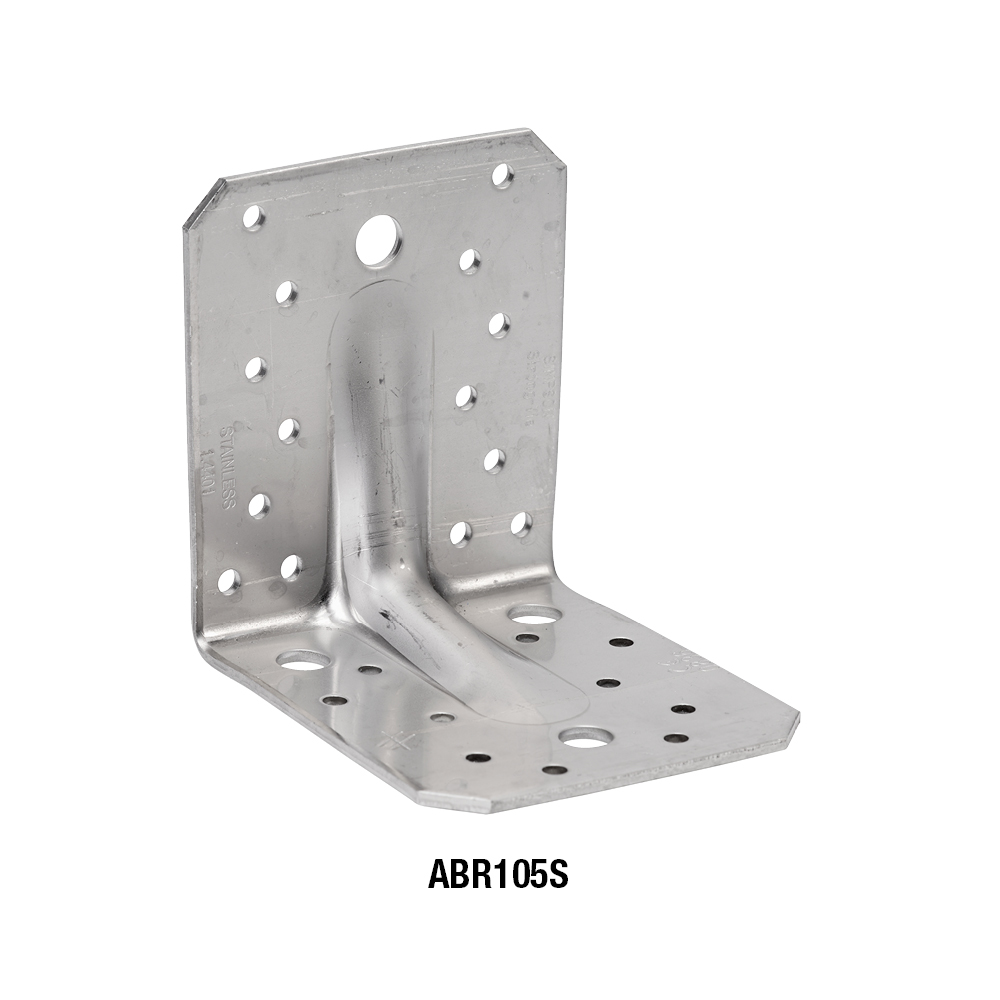

Úhelník ABR70,90,105 s prolisem

Vhodné pro spoje ,kde je velké zatížení, úhelníky jsou opatřeny žebry

Technický list

Označení CE

ETA

Korozivní Atmosféra

A4 nerezová ocel

EPD

Servisní třída 3

Podrobnosti produktu

Obrázky

Vlastnosti

Material

Kvalita oceli:

Nerez 1.4401 bzw. 1.4404 (V4A) dle norem EN10088.
Třída odolnosti proti korozi III

Výhody

Kapacita zatížení ve všech směrech
vylepšené hodnoty pro plné a částečné zatížení
spoje dřevo/dřevo, dřevo/beton

Aplikace

Použitelné materiály

Dřevo, dřevěné materiály

Oblast použití

Vhodné pro přenos větších zatížení, připojení krokve, vaznice, trámy atd.

Technické údaje

Product Dimensions

Rozměry

Reference	konektor rozměry
	ostatní		rozměry výrobku[mm]				nosník[mm]			příruba B[mm]
	množství v krabici	hmotnost[kg]	A[mm]	B[mm]	C[mm]	tloušťka[mm]	kulatý			kulatý
	množství v krabici	hmotnost[kg]	A[mm]	B[mm]	C[mm]	tloušťka[mm]	Ø5[mm]	Ø8.5[mm]	Ø11[mm]	Ø5[mm]	Ø8.5[mm]	Ø11[mm]
ABR70S	100.0	0.11	70	70	55	2	6	1	-	6	1	-
ABR90S	50.0	0.2	90	90	65	2.5	10	-	1	10	-	1
ABR105S	50.0	0.38	105	105	90	3	10	-	3	14	-	1

Product capacities - Timber to timber - Full nailing

Reference	úhelník únosnost
	výrobek capacities - dřevo to dřevo - Full nailing
	počet of Fasteners		charakteristická únosnost - 2 angle brackets per connection - full nailing[kN]
	nosník	příruba B	R₁,ₖ		R₂,ₖ=R₃,ₖ		R4/5,k
	množství	množství	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60
ABR70S	4.0	6.0	5.3	-	5	-	3.0/kmod^0.5	-
ABR90S	8.0	10.0	7.9	13.3	9.2	11.8	8.1/kmod^0.85	9.1/kmod^0.75
ABR105S	10.0	14.0	10.7	17.8	14.5	20.2	12.9/kmod^0.5	14.5/kmod^0.75

Product capacities - Timber to timber - Partial nailing

Reference	úhelník únosnost
	výrobek capacities - dřevo to dřevo - Partial nailing
	počet of Fasteners		charakteristická únosnost - 2 angle brackets per connection - full nailing[kN]
	nosník	příruba B	R₁,ₖ		R₂,ₖ=R₃,ₖ		R4,k = R5,k(1)
	množství	množství	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60
ABR70S	4.0	4.0	3	-	4.8	-	2.1/kmod^0.75	-
ABR90S	4.0	6.0	5.3	8.8	5.7	7.3	6.8/kmod^0.5	8.6/kmod^0.75
ABR105S	6.0	6.0	5.9	9.8	7.7	11.6	8.9/kmod^0.5	12.8/kmod^0.3

k_mod is the modification factor for the load group to which the required load bearing belongs.

* is determined for a beam width b = 75 mm and an essentricity e = 130 mm. For other values of b and e, refer to ETA.

The load bearing R_1,k and R_2/3,k in an assembly with a single anglebracket is half of the loadbearing if the purlin is prevented in rotation. Refer to ETA if the purlin can rotate.

product capacities - Timber beam to column

Reference	úhelník únosnost
	výrobek capacities - dřevo beam to column
	Characteristic capacities - dřevo C24 - 1 úhelník per connection[kN]				počet of Fasteners
	R₁,ₖ		R₂,ₖ=R₃,ₖ		nosník	příruba B
	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60	množství	množství
ABR90S	9	11	1.4	2.4	4	10
ABR105S	16	17	1.4	2.4	6	14

Certifikace

Prohlášení o vlastnostech (DoP)

cz-dop-e06-0106-11-s-2.pdf

product.doc.history.show

2021-04-09

cz-dop-e06-0106-10.pdf

2020-02-05

cz-dop-e06-0106-issue-9.pdf

2019-06-25

cz-dop-e06-0106-issue-8.pdf

2018-12-20

cz-dop-e06-0106-issue-7.pdf

2017-06-12

cz-dop-e06-0106-issue-6.pdf

2014-09-03

cz-dop-e06-0106-issue-4.pdf

2014-08-25

cz-dop-e06-0106-issue-3.pdf

2013-05-28

cz-dop-e06-0106-issue-2.pdf

Evropské technické posouzení (ETA)

eta-06-0106-2026-03-09.pdf

product.doc.history.show

2021-04-29

eta-06-0106-2021-04-09.pdf

2020-11-09

eta-06-0106-2020-01-29-cor1.pdf

2020-01-29

eta-06-0106.pdf

2018-12-18

eta-060106-sst-ab-r10-2018-issued.pdf

2016-12-12

eta-060106-sst-ab-v8-2016.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Vyberte jednu z našich stránek

Spojovací prvky

Spojovací materiál

Kotvy a upevňovací prvky

Ostatní

Podrobnosti produktu

Obrázky

Vlastnosti

Material

Výhody

Aplikace

Použitelné materiály

Oblast použití

Technické údaje

Product Dimensions

Rozměry

Product capacities - Timber to timber - Full nailing

Product capacities - Timber to timber - Partial nailing

product capacities - Timber beam to column

Instalace

Instalace

.

Certifikace

Prohlášení o vlastnostech (DoP)

Evropské technické posouzení (ETA)

Environmental Product Declarations (EPD)

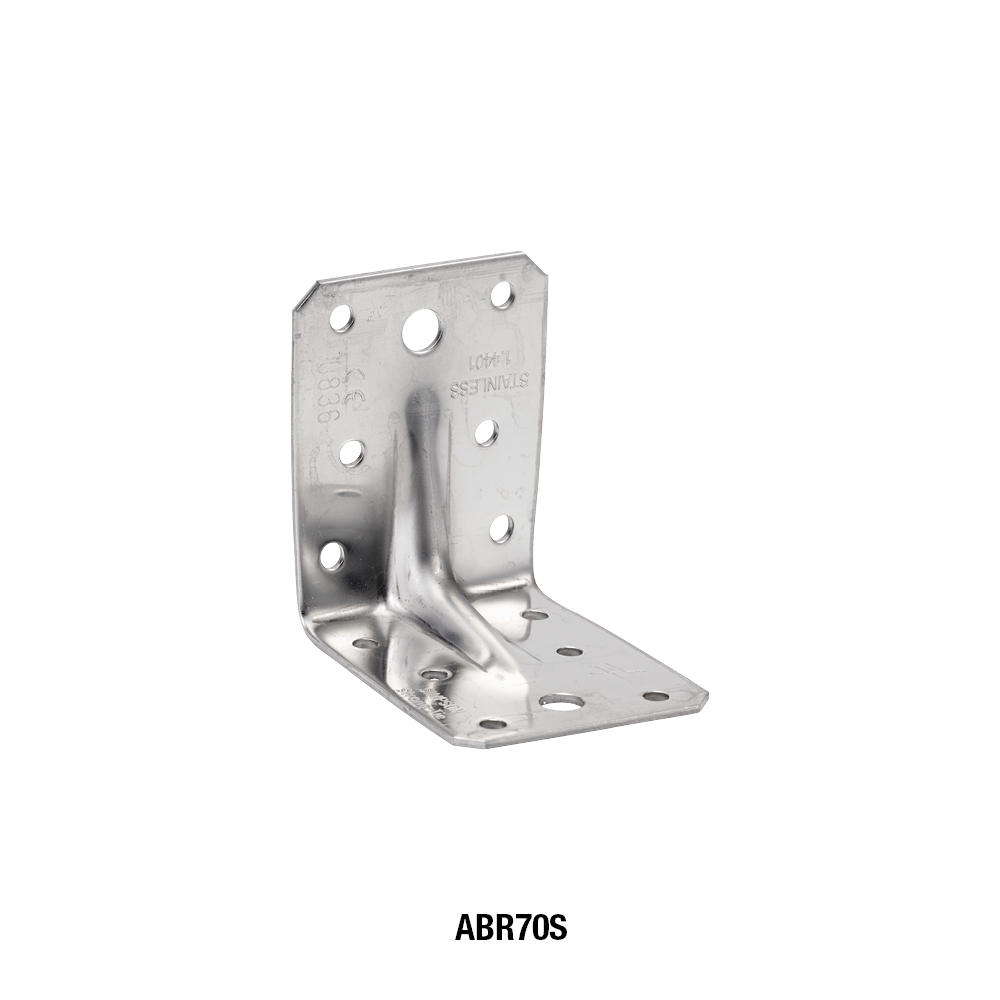

ABR105S
