Tesařské kování
Winkelverbinder

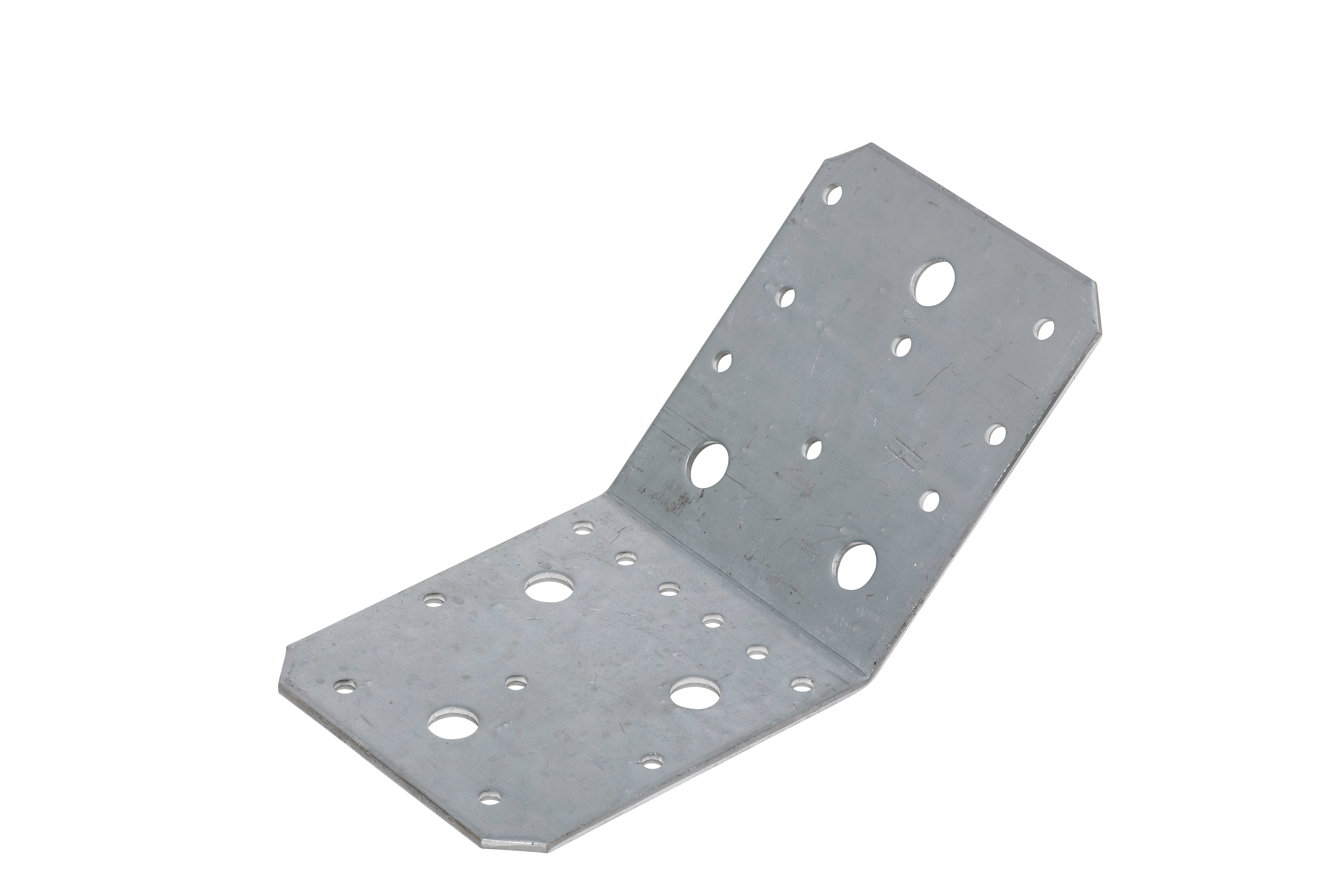

AB90-135° / AB105-135°

Úhelník

Tyto úhelníky se sklonem 135 stupňů jsou vhodné ke spojování jakýchkoli dřevěných spojů.

Technický list
Servisní třída 2

Podrobnosti produktu

Obrázky

AB90_135 GR montage a.jpg
AB90_135 GR montage b.jpg

Vlastnosti

Materiál

Kvalita oceli:

S250GD+Z275 dle norem DIN EN10346

Ochrana proti korozi:

275 g/m pozinkováno z obou stran cca 20mm

Vorteile

Vhodné pro spoje se sklonem 45 např. u trámů

Aplikace

Anwendbare Materialien

Vhodné pro spoje dřevo-dřevo ,nebo pro jiné materiály na bázi dřeva.

Anwendungsbereich

  • Dům a zahrada

Technické údaje

Rozměry


Rozměry a typické hodnoty

Art. nr. Rozměry a typické hodnoty [mm] Opening angle [°] Příruba A Hlava
A B C t α Ø5 Ø11 Ø5 Ø11
AB90-135GR8888652.51356392
AB105-135GR10310390313583113

Instalace

Instalace

Befestigung

  • Instalace a montáž komponent dřeva pomocí CNA hřebíků nebo šroubů CSA5,0xℓ.

Knihovna CAD a BIM

2D

AB105-135GR

AB90-135GR

3D

AB105-135GR

AB90-135GR
