Hlavní produktové řady

Spojovací prvky
Úhelníky

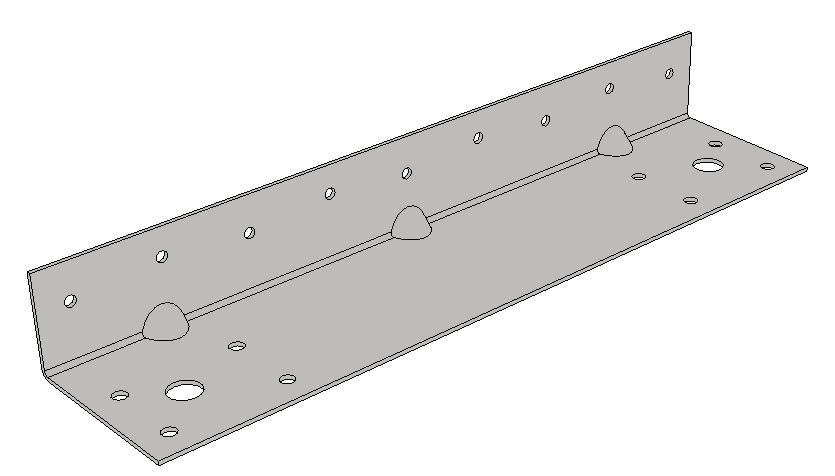

AB6983 / AB36125 / AB3560

Úhelník

Tyto úhlové spojky se vyrábějí z žárově pozinkovaného ocelového plechu a jsou zvláště vhodné pro použití ve výztužných dřevěných konstrukcích.

Technický list
Označení CE
Označení CE
ETA
ETA
Novinky
Novinky
Uvnitř
Uvnitř
Pozinkovaná ocel Z275
Pozinkovaná ocel Z275
Servisní třída 2
Servisní třída 2
EPD
EPD

Podrobnosti produktu

Obrázky

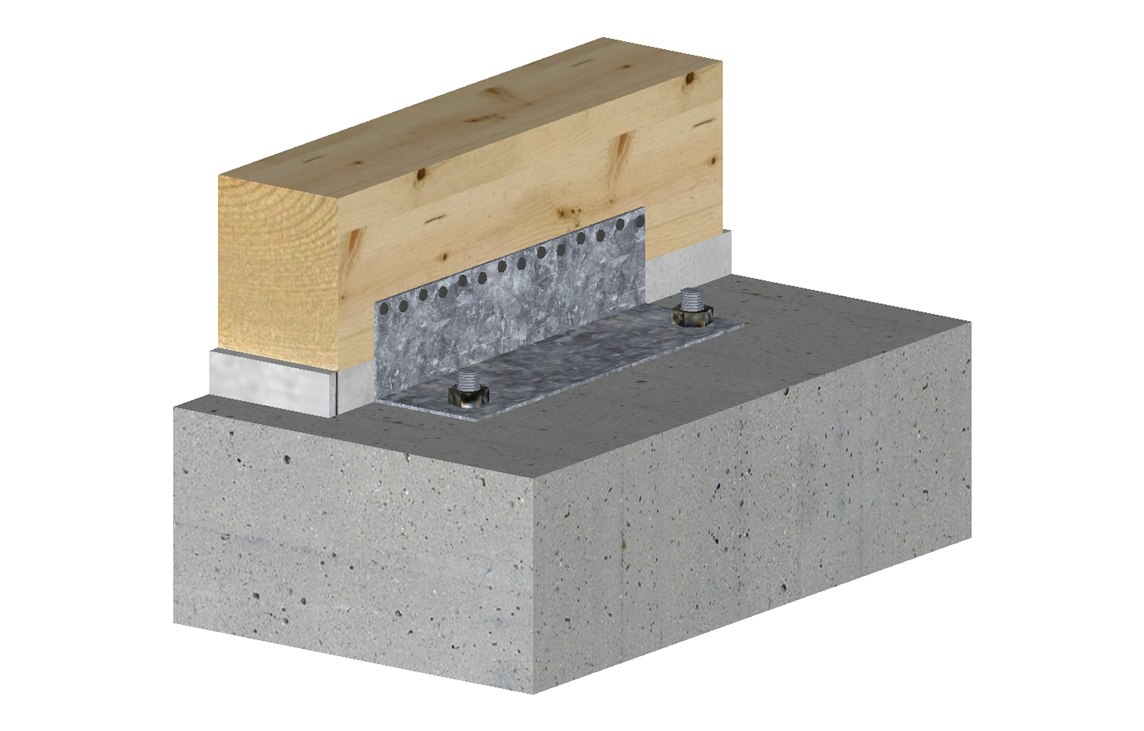

AB6983 beam concrete montage.jpg

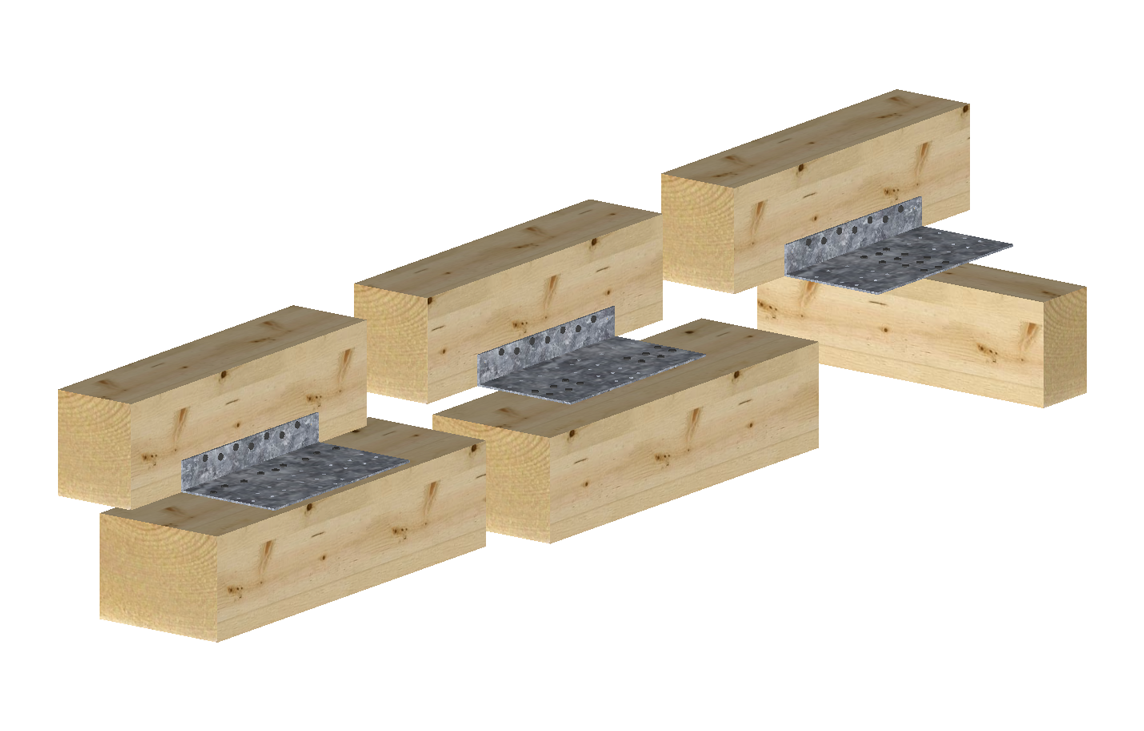

AB36125 beam beam montage.jpg

Vlastnosti

Materiál

Kvalita oceli:

 S250GD+Z275 dle norem DIN EN10346

Ochrana proti korozi:

275 g/m pozinkováno z obou stran cca 20mm

Přednosti

  • Připojení ke stěnovým prvkům i ve stísněných prostorách při zachování potřebných vzdáleností od okrajů spojovacích prostředků
  • Připojení ke stropním trámům, které jsou vyrovnány paralelně nebo do pravého úhlu
  • Zachycení vysokých, horizontálních zatížení

Aplikace

Použitelné materiály

Opěra:

  • Masivní dřevo, lamelové nosníky, dřevěné materiály, beton, ocel, atd.

Úložná součást:

  • Masivní dřevo, lamelové nosníky, dřevěné materiály

Oblast použití

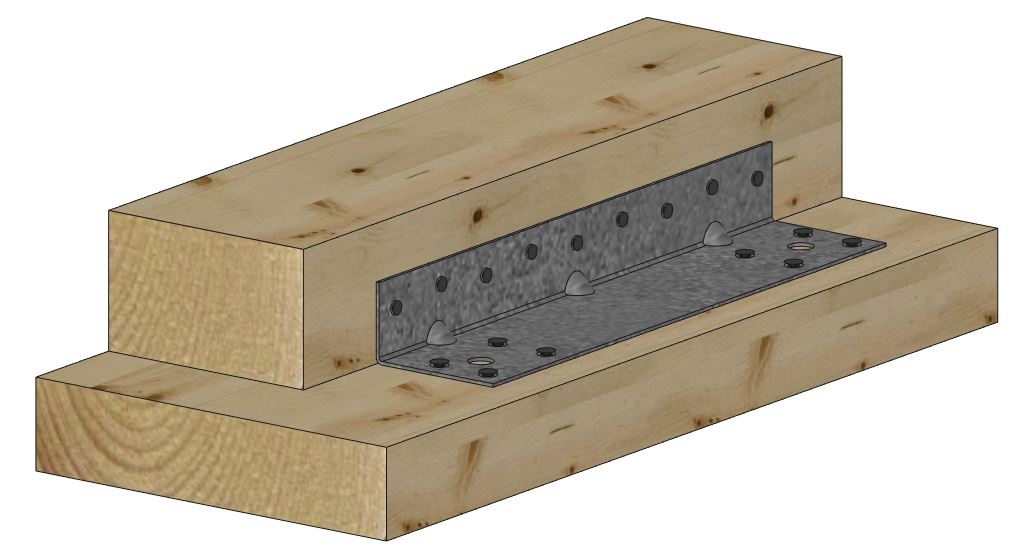

  • Úhlové spojky se používají pro ukotvení bloků ve výztužných polích za účelem nasměrování sil z výztuh do kruhových nosníků nebo stropních desek.
  • Spojky lze použít také k zapojení podélných sil u stěnových panelů

Technické údaje

Rozměry

Rozměry

Rozměry
Rozměry
ReferenceRozměry konektoru
Rozměry a typické hodnoty[mm]Other
A[mm]B[mm]C[mm]Tloušťka[mm]Hmotnost[kg]
AB698369833002.50.89
AB361253612524720.64
AB356035602701.50.3

Instalace

Instalace

Upevnění

  • Připevnění se provádí pomocí hřebenových hřebíků CNA4,0xℓ nebo šroubů CSA5,0xℓ.
  • U AB3560 s CNA3,1x60 a v ramenu B s CSA5,0x25
  • K připevnění na beton se používají kotevní svorníky M12.

Certifikace

Prohlášení o vlastnostech (DoP)

cz-dop-e06-0106-11-s-2.pdf
product.doc.history.show
cz-dop-e06-0106-10.pdf
cz-dop-e06-0106-issue-9.pdf
cz-dop-e06-0106-issue-8.pdf
cz-dop-e06-0106-issue-7.pdf
cz-dop-e06-0106-issue-6.pdf
cz-dop-e06-0106-issue-4.pdf
cz-dop-e06-0106-issue-3.pdf
cz-dop-e06-0106-issue-2.pdf

Evropské technické posouzení (ETA)

eta-06-0106-2026-03-09.pdf
product.doc.history.show
eta-06-0106-2021-04-09.pdf
eta-06-0106-2020-01-29-cor1.pdf
eta-06-0106.pdf
eta-060106-sst-ab-r10-2018-issued.pdf
eta-060106-sst-ab-v8-2016.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Knihovna CAD a BIM

2D

AB6983

AB3560

AB36125

3D

AB6983

AB3560

AB36125

3D Simplified

AB6983

AB3560

AB36125

ZIP balíčky

Koupit online
