AB55365

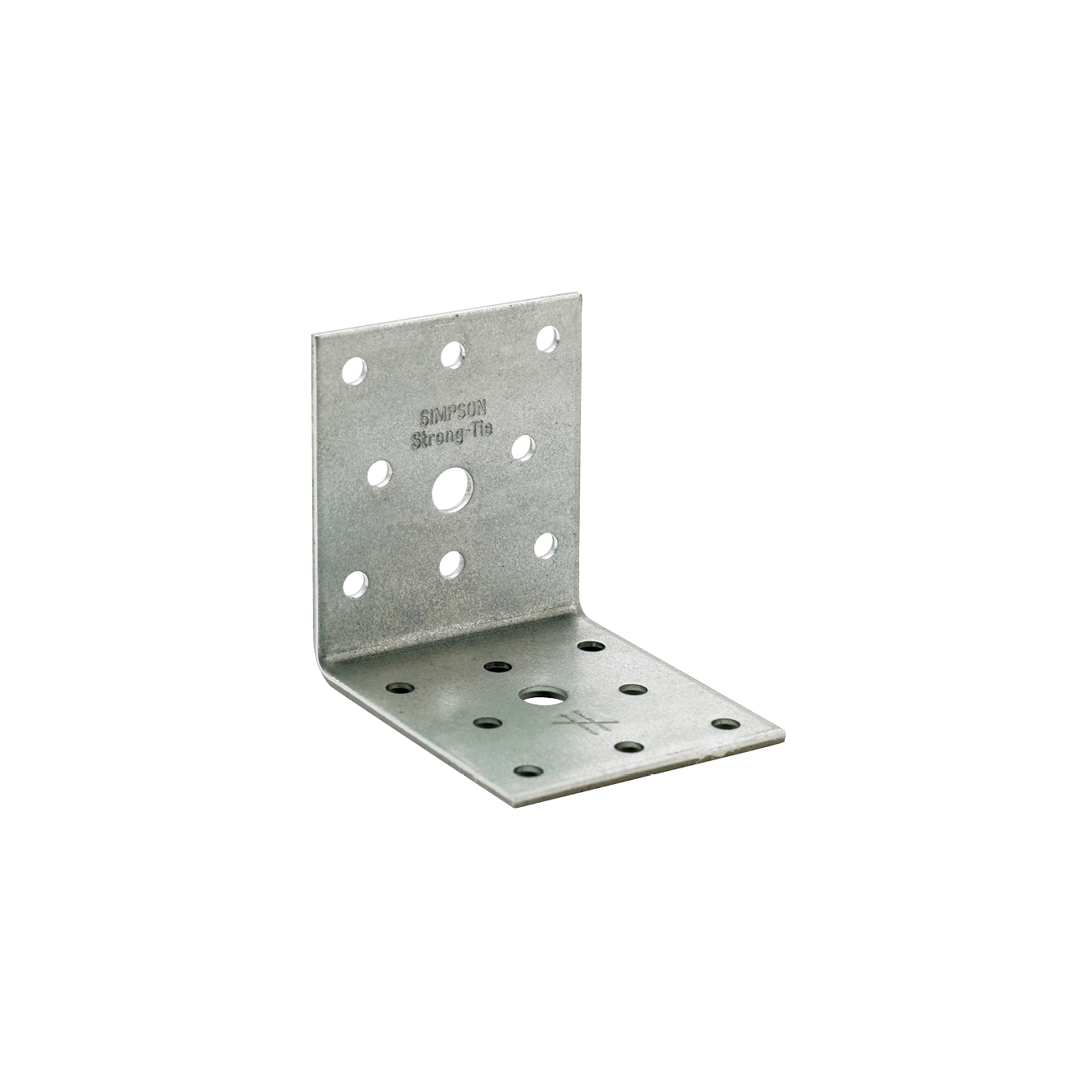

Úhelník

Vhodné pro spoj dřevo-dřevo nebo pro spoje dřevo-beton ,pro rovnoměrné zatížení doporučujeme použít dva úhelníky na každý spoj

Technický list

Servisní třída 2

Podrobnosti produktu

Obrázky

Vlastnosti

Materiál

Druh oceli:

S250 GD + Z275 podle DIN EN10346

Antikorozní ochrana:

275 g/m2 oboustranně – odpovídá tloušťce pozinkování cca 20 μm

Přednosti

Lze použít různé upevňovací prostředky, hřebíky, šrouby nebo čepy.

Aplikace

Použitelné materiály

Opěra:
Masivní dřevo, lamelové nosníky, dřevěné materiály, beton, ocel, atd.
Úložná součást:
Masivní dřevo, lamelové nosníky, dřevěné materiály

Anwendungsbereich

Pro spoje dřevo-dřevo menších rozměrů, montáž oken, parapetů

Technické údaje

Rozměry

Rozměry

Art. nr.	Rozměry [mm]				Rameno A		Rameno B
Art. nr.	A	B	C	t	Ø5 [mm]	Ø8,5 [mm]	Ø5 [mm]
AB55365	65	65	55	2.5	8	1	8

Instalace

Upevnění

/* Style Definitions */ table.MsoNormalTable {mso-style-name:"Normální tabulka"; mso-tstyle-rowband-size:0; mso-tstyle-colband-size:0; mso-style-noshow:yes; mso-style-priority:99; mso-style-parent:""; mso-padding-alt:0cm 5.4pt 0cm 5.4pt; mso-para-margin-top:0cm; mso-para-margin-right:0cm; mso-para-margin-bottom:10.0pt; mso-para-margin-left:0cm; line-height:115%; mso-pagination:widow-orphan; font-size:11.0pt; font-family:"Calibri",sans-serif; mso-ascii-font-family:Calibri; mso-ascii-theme-font:minor-latin; mso-hansi-font-family:Calibri; mso-hansi-theme-font:minor-latin; mso-ansi-language:EN-US; mso-fareast-language:EN-US;}

Připojení pomocí šroubů CSA5,0xl nebo hřebíky CNA4,0xl
Pro montáž do betonu použít kotevní šrouby M8
