ACR

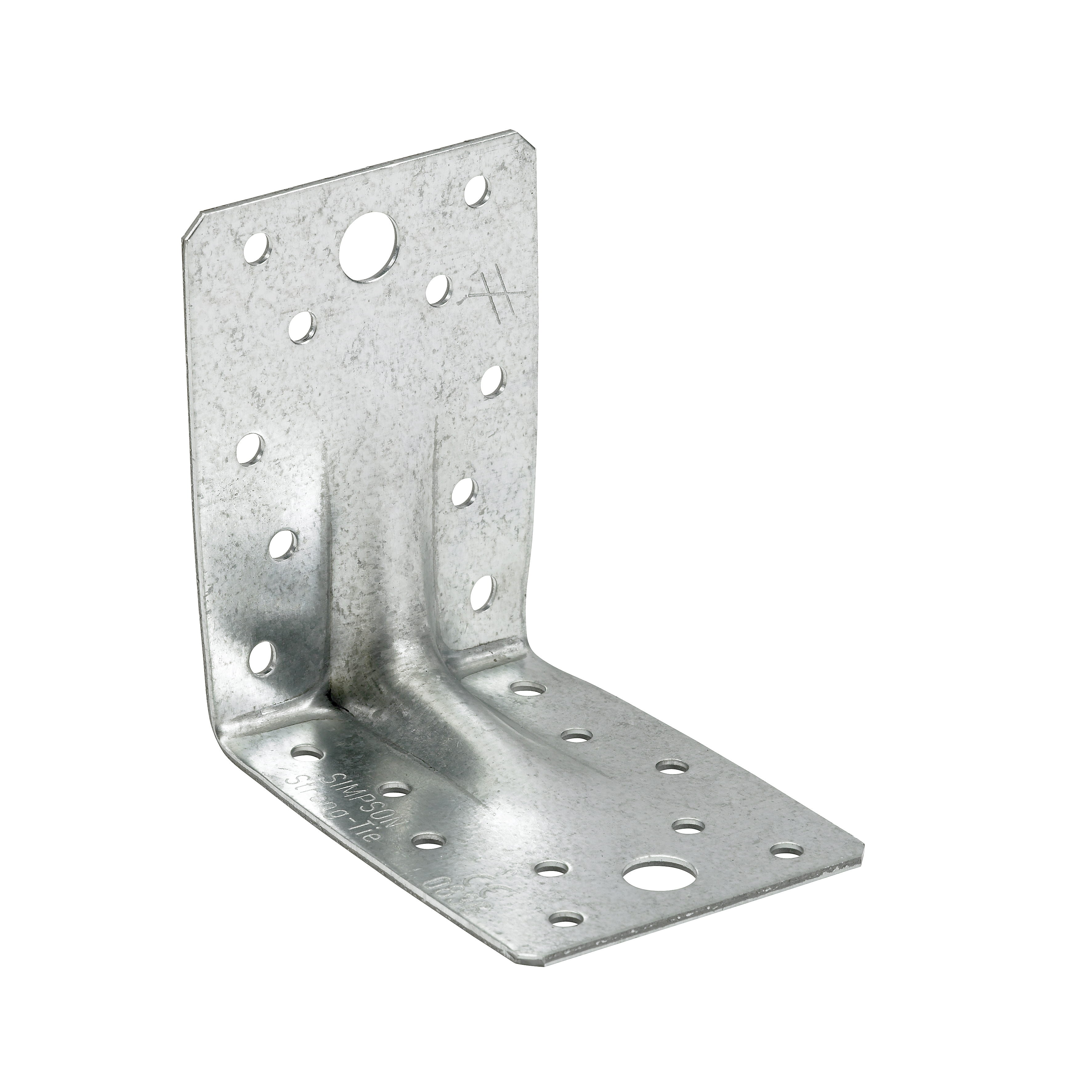

Úhelník 7015, 9020 a 10520
Úhelníky jsou vhodné pro spoje dřevo/dřevo v nosných konstrukcích.
Označení CE
ETA
Servisní třída 2
Pozinkovaná ocel Z275
EPD
K dispozici v Connector Selectoru
Podrobnosti produktu
Obrázky
Vlastnosti
Aplikace
Technické údaje
Rozměry a typické hodnoty
Rozměry
| Reference | konektor rozměry | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ostatní | rozměry výrobku[mm] | nosník[mm] | příruba B[mm] | |||||||||
| množství v krabici | hmotnost[kg] | A[mm] | B[mm] | C[mm] | tloušťka[mm] | kulatý | kulatý | |||||
| Ø5[mm] | Ø8.5[mm] | Ø11[mm] | Ø5[mm] | Ø8.5[mm] | Ø11[mm] | |||||||
| ACR7015 | 50.0 | 0.081 | 70 | 70 | 55 | 1.5 | 6 | 1 | - | 6 | 1 | - |
| ACR9020 | 50.0 | 0.17 | 88 | 88 | 65 | 2 | 10 | - | 1 | 10 | - | 1 |
| ACR10520 | 50.0 | 0.27 | 105 | 105 | 90 | 2 | 10 | - | 3 | 14 | - | 1 |
Product capacities - beam to beam - full nailing
| Reference | úhelník únosnost | ||||
|---|---|---|---|---|---|
| výrobek capacities - dřevo to dřevo - Full nailing | |||||
| počet of Fasteners | charakteristická únosnost - 2 angle brackets per connection - full nailing[kN] | ||||
| nosník | příruba B | R₁,ₖ | R₂,ₖ=R₃,ₖ | R4/5,k | |
| množství | množství | CNA4.0x60 | CNA4.0x60 | CNA4.0x60 | |
| ACR7015 | 4.0 | 6.0 | 8.9 | 7.3 | min ( ( (3.54xb) + 200 / kmod^0.6 ) / e ; 13.2 ) |
| ACR9020 | 8.0 | 10.0 | 13.3 | 11.9 | min ( ( ( 8xb ) + 343 / kmod ) / e-10.7 ; 14.5/kmod^0.15 ) |
| ACR10520 | 10.0 | 14.0 | 17.9 | 20.3 | min ( ( ( 15.6xb ) / kmod^0.6 + (556/kmod) ) / e-10.7 ; 21.2/kmod^0.15 ) |
Instalace
Instalace
Knihovna CAD a BIM
2D
ACR7015
-
-
-
-
ACR9020
-
-
-
-
3D
ACR7015
-
-
-
-
-
-
ACR9020
-
-
-
-
-
-
ACR10520
-
-
-
-
-
-
3D Simplified
ACR7015
-
-
-
-
-
ACR9020
-
-
-
-
-
