DSIX4

Terasový šroub - Impreg®X4

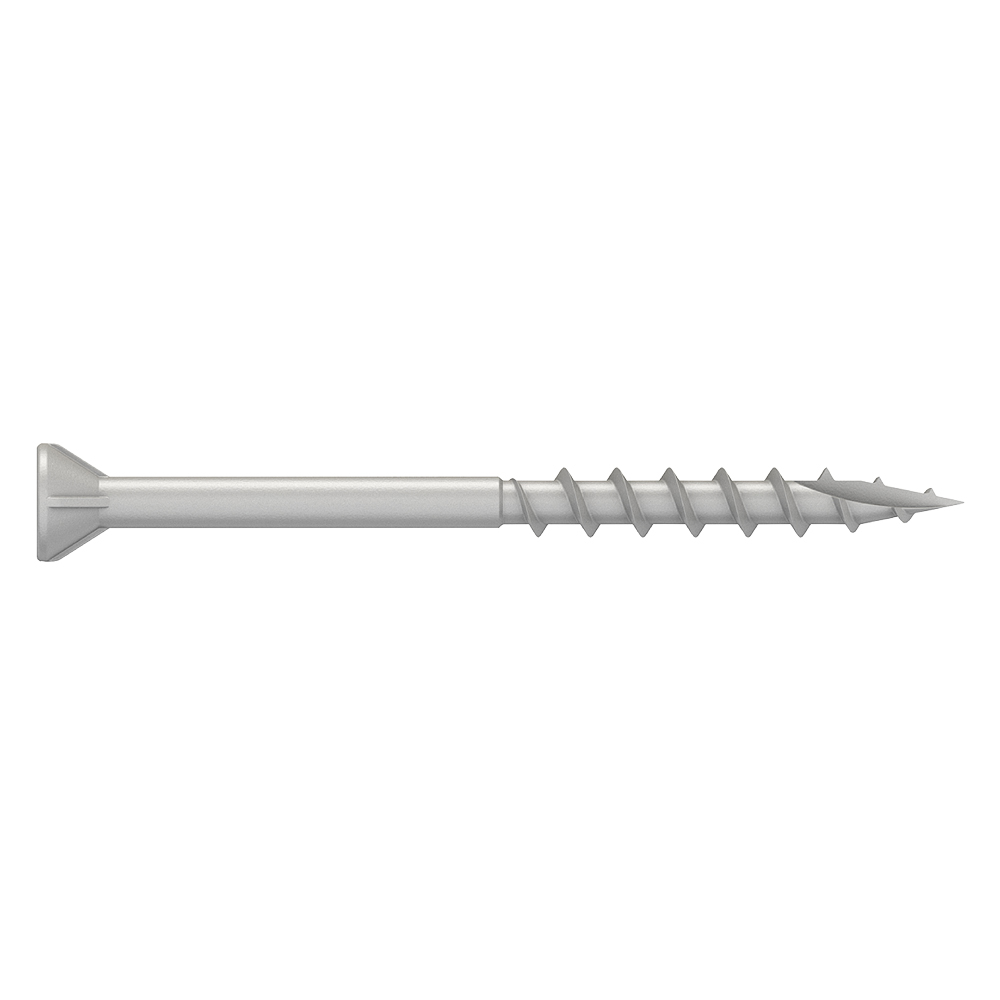

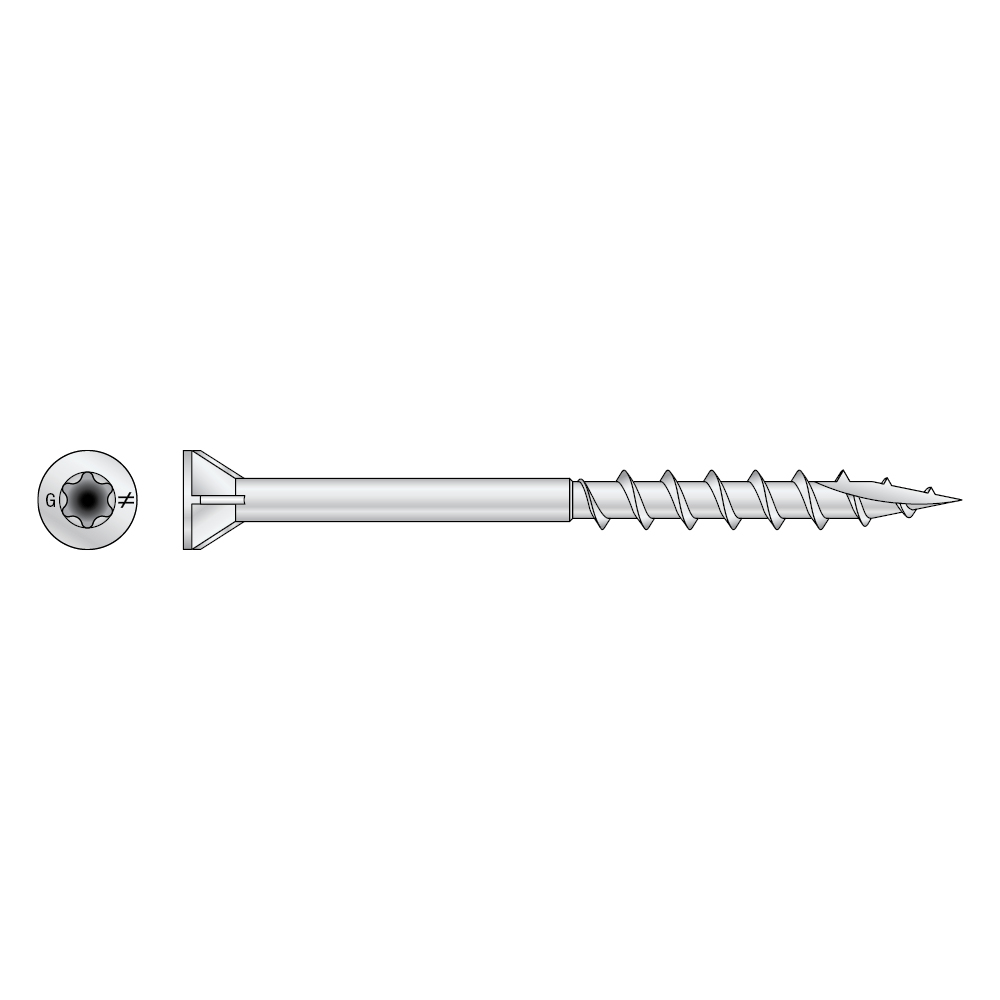

Terasový šroub DSIX4 se zápustnou hlavou je dimenzovaný pro ošetřené dřevo. Má pohon Torx pro zaručení dobrého záběru. Řezný hrot usnadňuje zašroubovávání a zabraňuje štípání dřeva.

Technický list

Označení CE

Impreg®+ x4

Servisní třída 2

Exteriér

EPD

Fastener Designer

Podrobnosti produktu

Obrázky

Vlastnosti

Pohon Torx
Zápustná hlava s vroubky
Hrubý závit
Řezný hrot typ 17
Potah Impreg® X4

Aplikace

Oblast použití

Obložení terasy na dřevo

Technické údaje

Rozměry a typické hodnoty

Reference	Fasteners rozměry
	Item Code	ostatní		rozměry výrobku[mm]

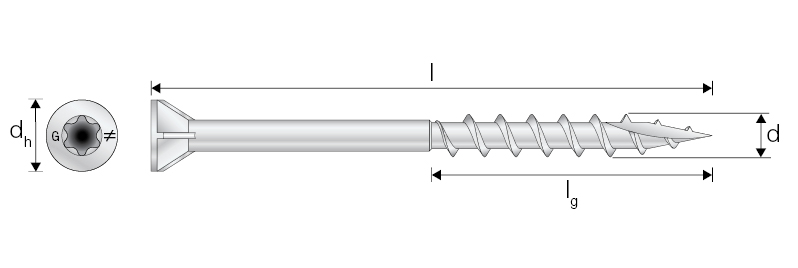

	Item Code	Packaging	hmotnost[kg]	d[mm]	l[mm]	dₕ[mm]	lg[mm]	tfix[mm]	Driver Bit[mm]
DSIX44.2X35T-20	74361	250	0.002	4.2	35	7.3	20	15	T-20
DSIX44.2X45T-20	74362	400	0.003	4.2	45	7.3	23.5	21.5	T-20

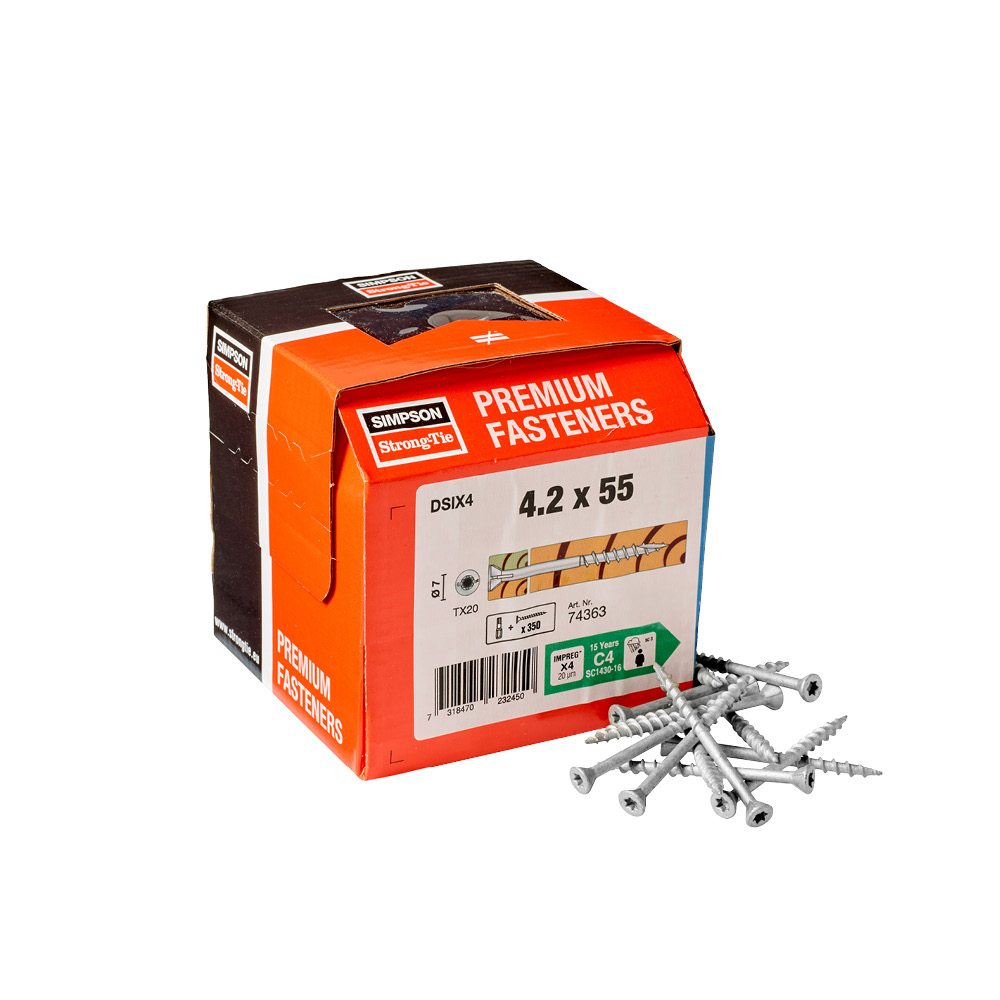

DSIX44.2X55T-20	74363	350	0.003	4.2	55	7.3	27.5	27.5	T-20

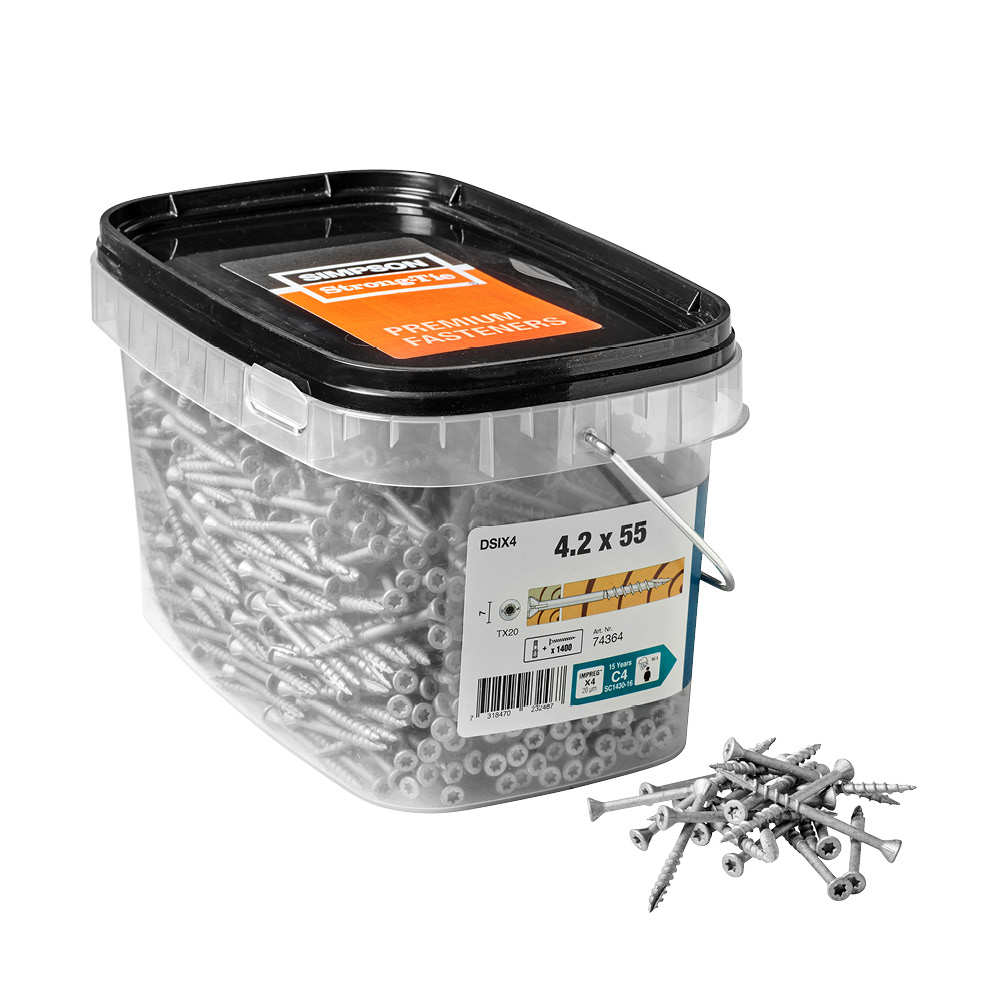

DSIX44.2X55T-20 Bulk	74364	1400	0.003	4.2	55	7.3	27.5	27.5	T-20
DSIX44.2X75T-20	74365	300	0.004	4.2	75	7.3	40.5	34.5	T-20
DSIX44.2X75T-20 Bulk	74366	750	0.004	4.2	75	7.3	40.5	34.5	T-20

Collated Screws

Reference	Fasteners rozměry
	Item Code	ostatní	rozměry výrobku[mm]
	Item Code	Packaging	d[mm]	l[mm]	dₕ[mm]	lg[mm]	tfix[mm]	Driver Bit[mm]
DSIX44.2X45PH2	74294	1000	4.2	45	7.3	23.5	21.5	PH2

Vlastnosti výrobku

Reference	šroub parametry
	charakteristické parametry
	Characteristic Yield Moment – My,ₖ[Nm]	Characteristic withdrawal parameter - fₐₓ,ₖ,₉₀°[N/mm²]	Characteristic hlava pull-through parameter - fₕₑₐd,ₖ[N/mm²]	Characteristic tensile únosnost - fₜₑₙₛ,ₖ[kN]
DSIX44.2X35T-20	4295	13.9	14.4	6
DSIX44.2X45T-20	4295	13.9	14.4	6
DSIX44.2X55T-20	4295	13.9	14.4	6
DSIX44.2X55T-20 Bulk	4295	13.9	14.4	6
DSIX44.2X75T-20	4749	22.9	17.1	6
DSIX44.2X75T-20 Bulk	4749	22.9	17.1	6
DSIX44.2X45PH2	4295	13.9	14.4	6

Certifikace

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

Knihovna CAD a BIM

ZIP balíčky

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D zjednodušené
IFC ZIP SAT ZIP SKP ZIP STL ZIP
