TBG

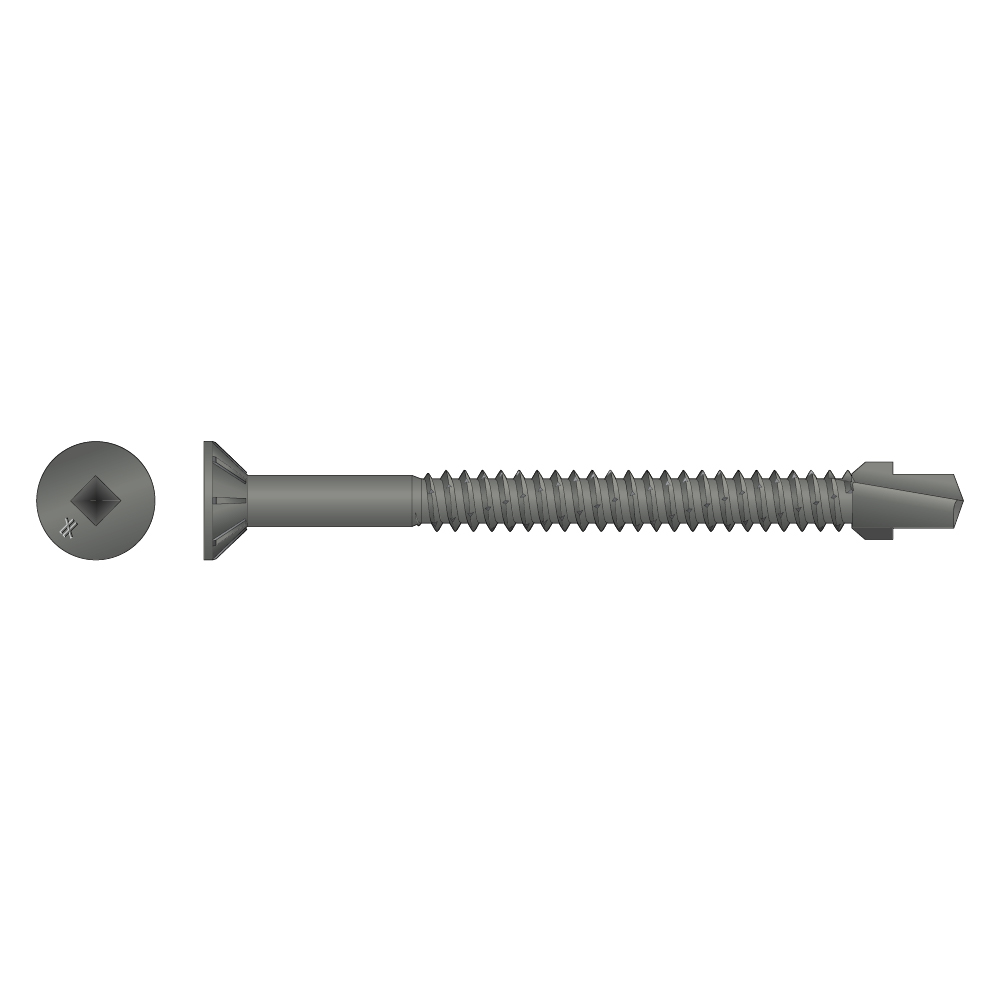

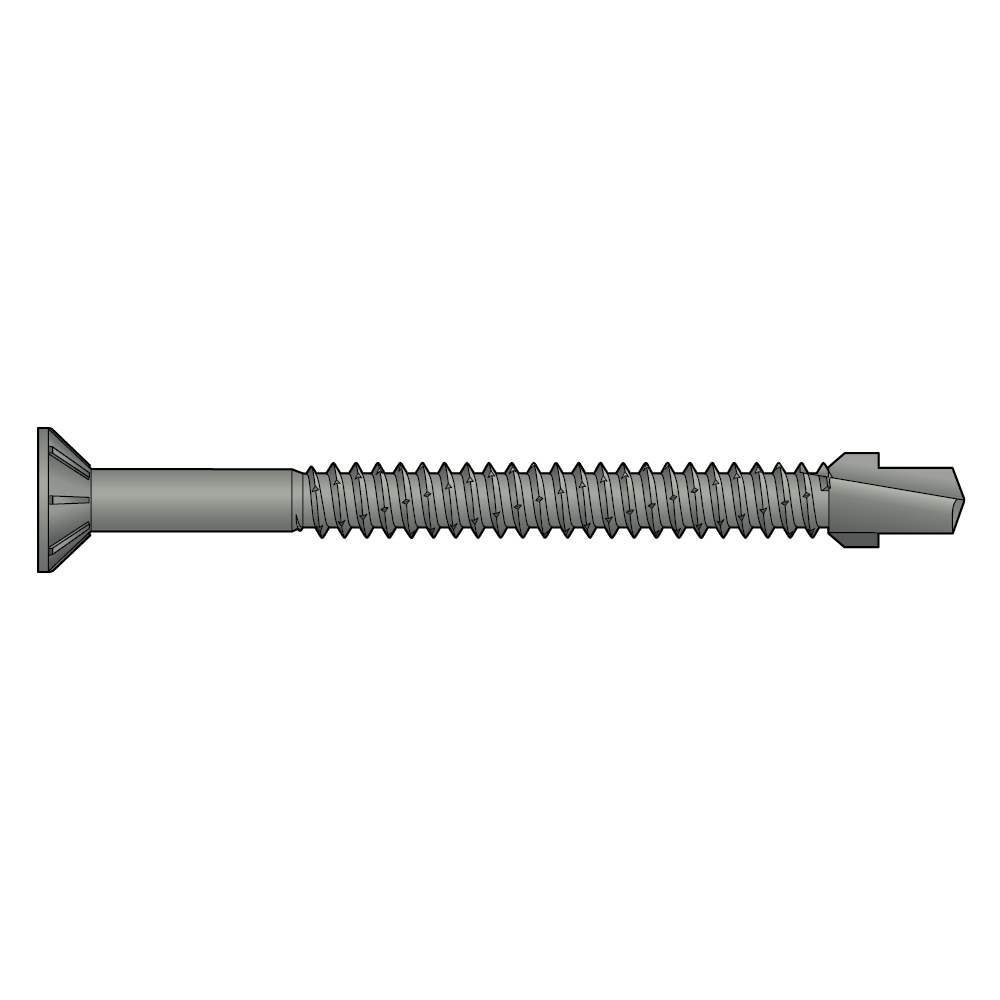

TBG - Šrouby do dřeva, oceli/hliníku

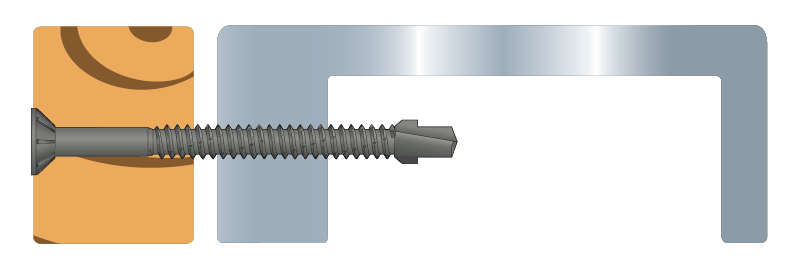

TBG šrouby s jedním závitem jsou navrženy tak, aby byla instalace překližky a dřevěných desek na ocelové nebo hliníkové konstrukce (maximální tloušťka 6 mm)co nejsnadnější.
Servisní třída 3
Žlutá galvanizovaná ocel
Exteriér
Podrobnosti produktu
Obrázky
Vlastnosti
Aplikace
Technické údaje
Rozměry
Product Dimensions UK
| Art. nr. | Fastener dimensions [mm] | Qty per Strip | Qty per Box | Recommended RPM | Quik Drive Attachment | ||
|---|---|---|---|---|---|---|---|
| dh | d | l | |||||
| TBG645E | 11.7 | 6.1 | 45 | 23 | 1000 | 1000 - 2500 | QDHSD60E |
| TBG660E | 11.7 | 6.1 | 60 | 23 | 750 | 1000 - 2500 | QDHSD60E |
Performance Values
| Art. nr. | Connection Detail-DE | Pullout | Pull Through | Shear | ||
|---|---|---|---|---|---|---|
| Fax,Rk [kN] | Fhead,Rk [kN] |
Min Headside Material Thickness [mm] | Flat,Rk [kN] | Members - DE | ||
| TBG645E | Holz an Stahl | 11.75 | 2.2 | 25 | 3 | 25 mm Holz an 4 mm Stahl |
| TBG660E | Holz an Stahl | 11.75 | 2.2 | 40 | 3.25 | 40 mm Holz an 4 mm Stahl |
