HD

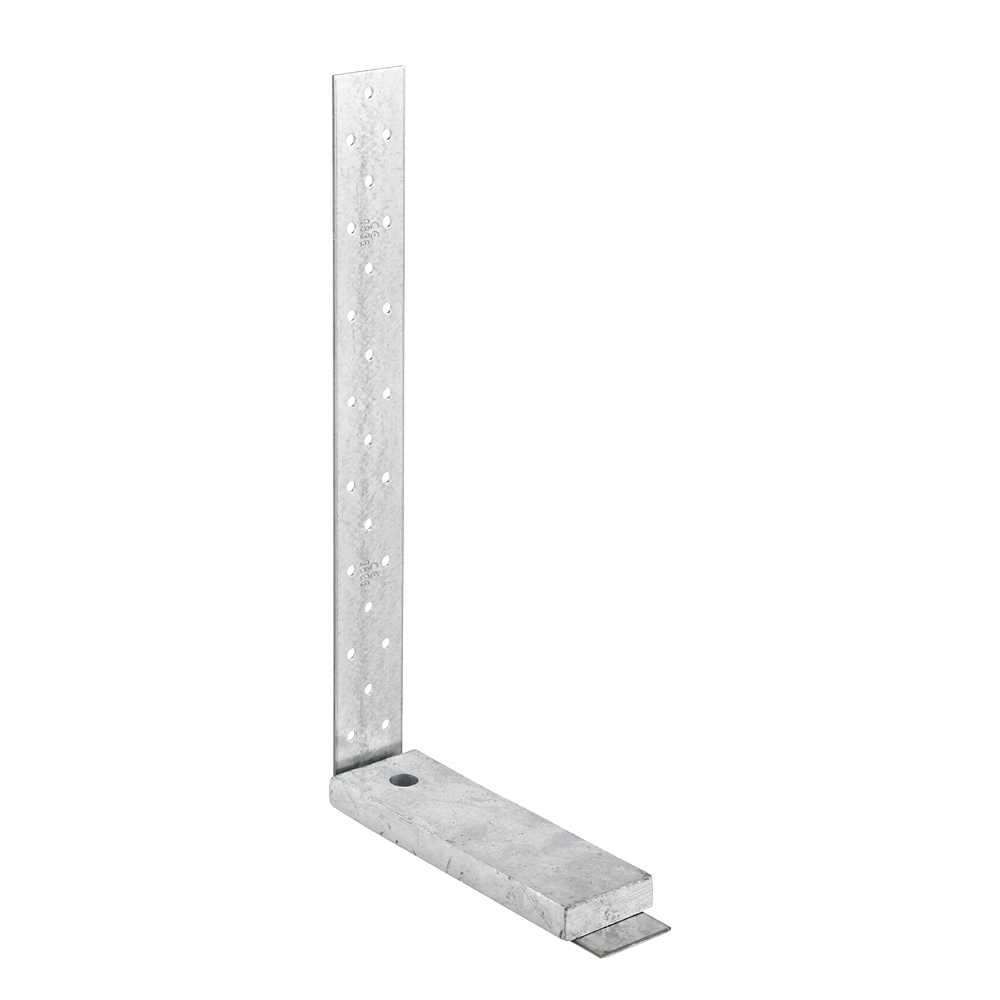

Tažná kotva HD

HD tažné kotvy se používají pro připojení dřevěných komponentů na konkrétní konstrukci.
HD tažné tyče jsou vyrobeny ohnuté do úhlu o tloušťce 2-3 mm, pozinkované děrovaného plechu. V horizontálním ramenu spojovací tyče jsou otvory pro šroub M12, M16 a M20 a slouží k připevnění do betonu. Žárově pozinkovaná zadní deska tloušťky 15 - 20mm absorbuje tažnou sílu od svislé nohy v betonu kotvy.

Označení CE
ETA
Servisní třída 2
Elektroizolační ocel 20 µm
Uvnitř

Podrobnosti produktu

Vlastnosti

Materiál

Kvalita oceli:

Úhelník: S 250 GD +Z 275 dle norem DIN EN 10346

Podstavec: S 235 JR dle norem DIN EN 10025

Ochrana proti korozi:

Úhelník: 275 g/m pozinkováno z obou stran cca 20mm

Postavec: Tloušťka vrstvy pozinkování asi 55 mikronů v souladu s DIN EN 1461

Výhoda

  • V závislosti na zatížení si lze vybrat různé velikosti tažné kotvy

Aplikace

Použité materiály

Beton, ocel, dřevo, výrobky ze dřeva

Oblast použití

  • Tento spojovací prvek dřevěné konstrukce lze optimálně kombinovat s konkrétními spodními deskami, jako například stále se častěji objevující dřevěná rámová konstrukce.
  • Pomocí speciálně vyvinuté vložkové desce je zajištěno optimální využití přípustné zatížení kotvy.

Technické údaje

Rozměry

Rozměry a typické hodnoty

Art. nr. Rozměry a typické hodnoty [mm] Rameno A Rameno B
A B C D E F G t Ø5 [mm] Ø14 [mm] Ø18 [mm] Ø22 [mm]
HD140M12G1449460122890502171--
HD240M12G242122401528110602111--
HD280M12G282122401528110602111--
HD340M12G342182401527160502241--
HD400M16G40312340152811060329-1-
HD420M16G42222260203720060250-1-
HD420M20G4221026020378560250--1
HD480M20G483123602037115702.557--1

E = Vzdálenost díry od stěny

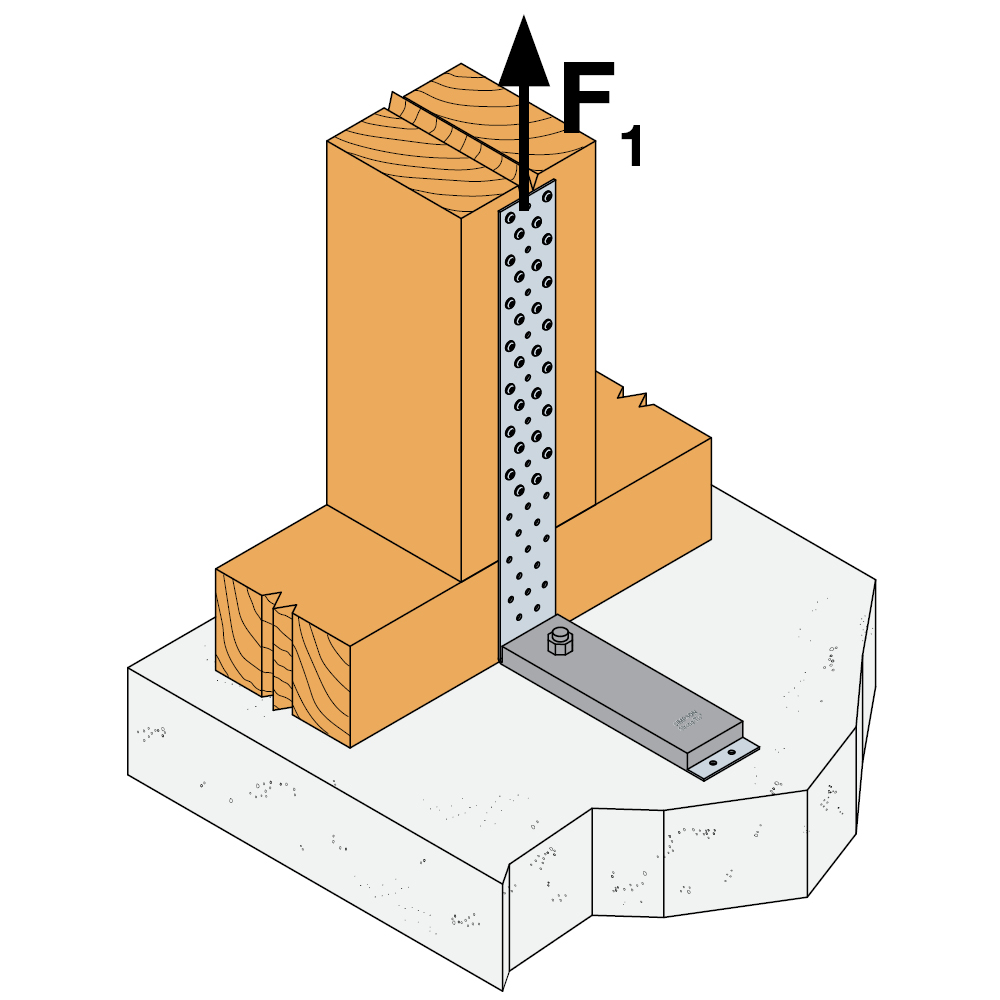

Kapacita při plném zahřebíkování

Art. nr. Charakteristicke hodnoty nosnosti - Dřevo na Betonu [kN]
R1.kšroub faktor
HD140M12Gmin. (n x Rlat.k; 12,8/kmod)1.4
HD240M12Gmin. (n x Rlat.k; 17,8/kmod)1.3
HD280M12Gmin. (n x Rlat.k; 17,8/kmod)1.3
HD340M12Gmin. (n x Rlat.k; 17,8/kmod)1.2
HD400M16Gmin. (n x Rlat.k; 23,4/kmod)1.3
HD420M16Gmin. (n x Rlat.k; 26,8/kmod)1.2
HD420M20Gmin. (n x Rlat.k; 26,8/kmod)1.8
HD480M20Gmin. (n x Rlat.k; 33,5/kmod)1.5

n = nef podle EC5 (8.3.1.1)
Rlat.k = Charakteristická nosnost spojovacích prostředků ve svislé klapce při střihu

Šroub se prokazuje jako zatížení F1.d x "faktoru šroubu".

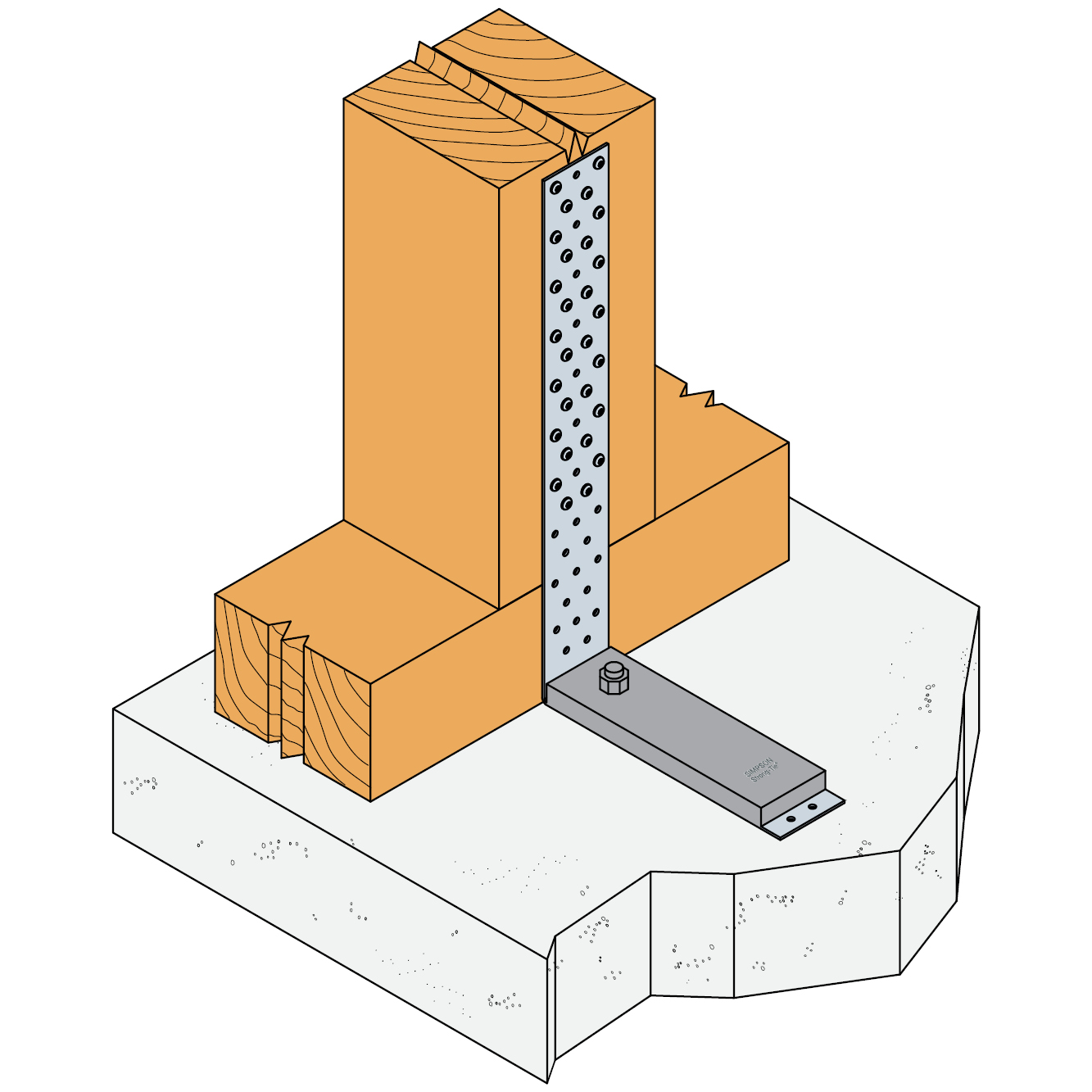

Instalace

Instalace

připevnění

  • Upevnění na nosič se provádí CNA4,0xℓ hřebíky nebo šrouby CSA5,0xℓ.
  • Pro připojení k betonových prvků kotevních šroubů musí být použita kotva do betonu.

Certifikace

Prohlášení o funkčnosti (DoP)

Evropské technické posouzení (ETA)
