Tesařské kování
Aussteifung, Lochbänder
BNK

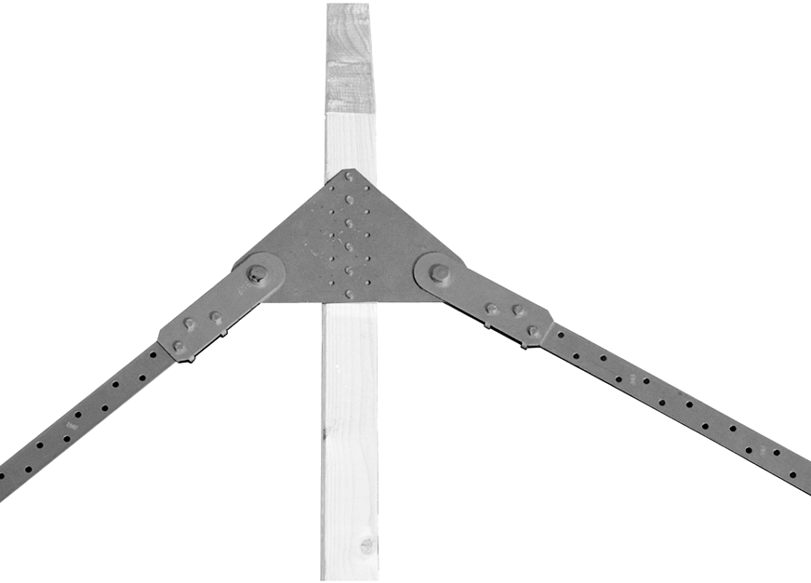

Systém zavětrování BNK

Pro bezpečné napojení pásky

Technický list
Označení CE
ETA
Servisní třída 2
Pozinkovaná ocel Z275

Podrobnosti produktu

Obrázky


Vlastnosti

Material

Kvalita oceli:

S250GD+Z275 dle norem DIN EN10346

Ochrana proti korozi:

275 g/m pozinkováno z obou stran cca 20mm

Výhody

  • Připojení pomocí spojek BNSP

Aplikace

Oblast použití

  • Pro připojení zavětrovacího pásu

Technické údaje

Rozměry


Rozměry

Art. nr. Abmessungen [mm] Huller overside
A B t Ø n
BNK40/6029019025 + 2113 + 2

Kapacity - 16 x CNA3.1x40

Table "Kapacity - 16 x CNA3.1x40" cannot be displayed : no references available.

Kapacity - 6 x CNA3.1x40

Table "Kapacity - 6 x CNA3.1x40" cannot be displayed : no references available.

Kapacity - 13 x CNA4.0x50

Art. nr. Lastværdi R1,k (kN) til
Træ bredde > 80mm, ved en tilslutningsvinkel på
30° 35° 40° 45° 50° 55° 60°
BNK40/6017.719.621.824.126.628.827.6

Kapacity - 5 x CNA4.0x50

Art. nr. Lastværdi R1,k (kN) til
Træ bredde > 60mm, ved en tilslutningsvinkel på
30° 35° 40° 45° 50° 55° 60°
BNK40/607.488.89.610.411.110.7

Certifikace

Evropské technické posouzení (ETA)

eta-10-0440-2020-11-12.pdf (3.03 MB)
eta100440-sst-roof-connectors-r4-2019.pdf (3.13 MB)
