BNG

Systém zavětrování BNG

Pro bezpečné zakončení systému zavětrování

Technický list
Označení CE
ETA
Servisní třída 2
Pozinkovaná ocel Z275

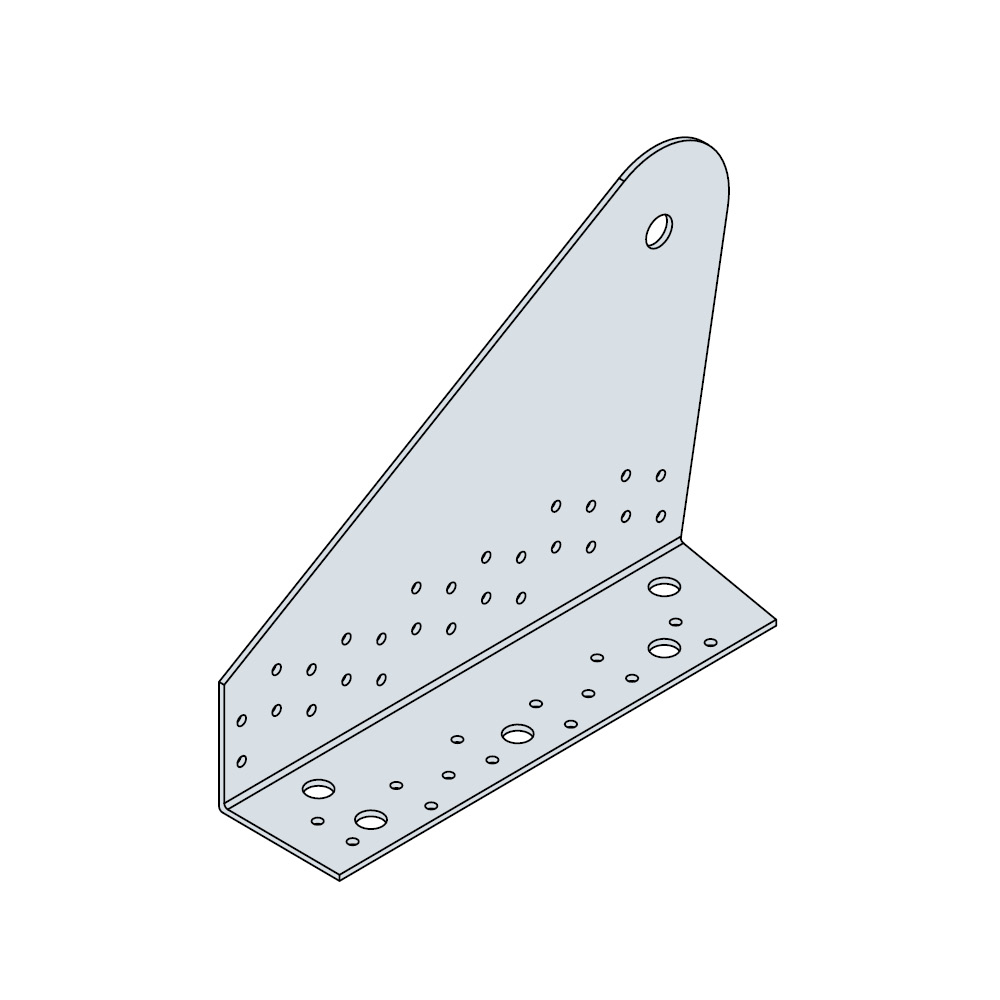

BNG60-14 Main.jpg

Podrobnosti produktu

Obrázky

BNG b.jpg
BNG a.jpg

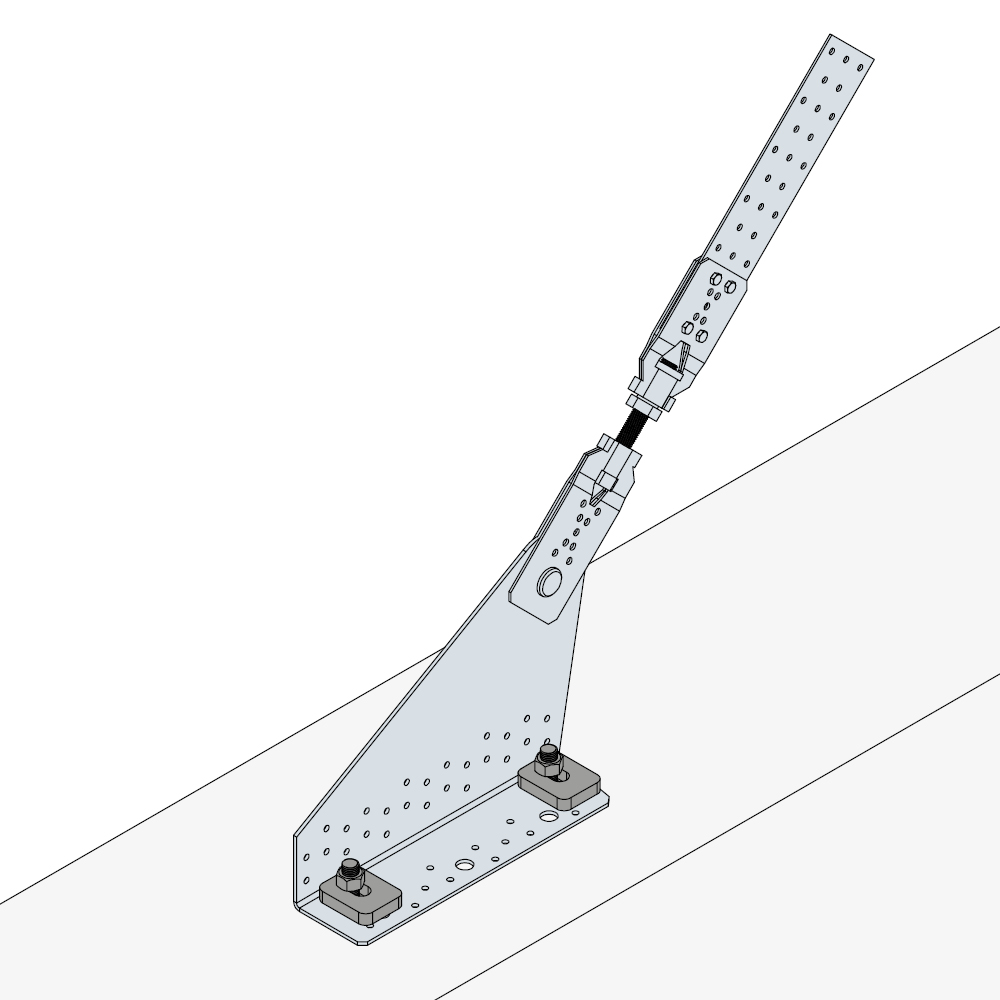

BNG install.jpg

Vlastnosti

Material

Kvalita oceli:

S250GD+Z275 dle norem DIN EN10346

Ochrana proti korozi:

275 g/m pozinkováno z obou stran cca 20mm

Vorteile

  • Jedna páska konektoru do konce kotvy zavětrovacího systému, při menší nosnosti lze použít BNF
  • Na rozdíl od BNF, BNG má delší vertikální rameno s dalšími otvory pro spojovací prostředky.
  • Kromě hřebíků a šroubů, je zde možnost připojit BNG přišroubováním k trámům nebo pomocí šroubů do betonu.
  • U BNG60-B jsou dva otvory pro šrouby v blízkosti ohybu hrany betonového spojení

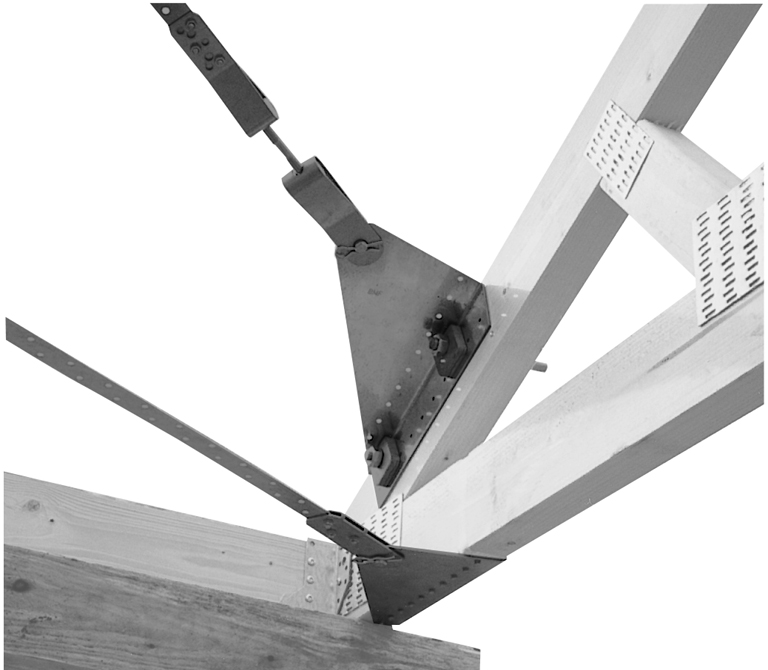

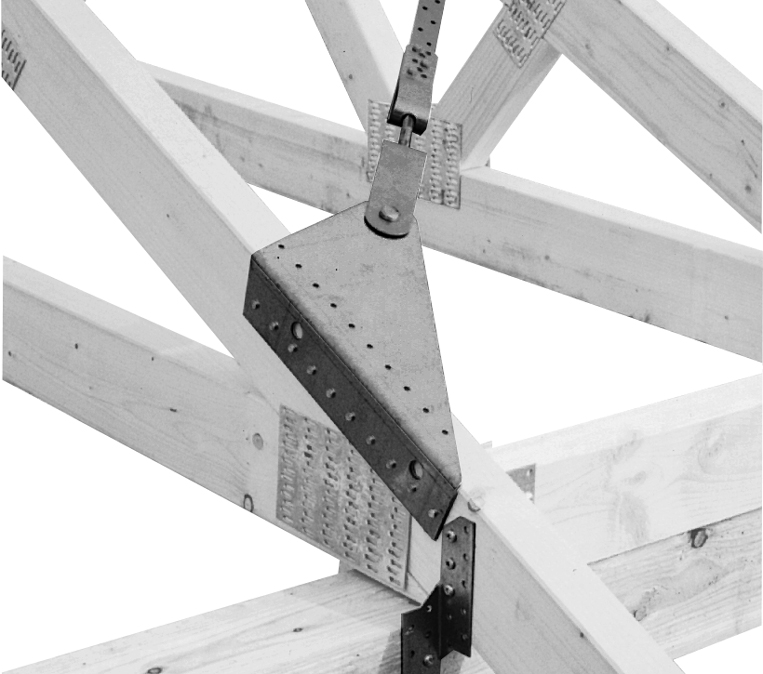

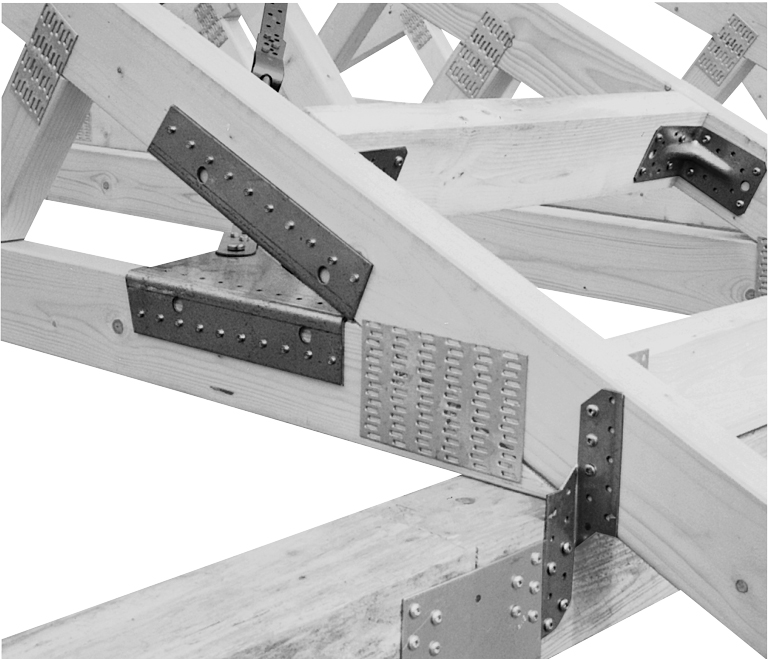

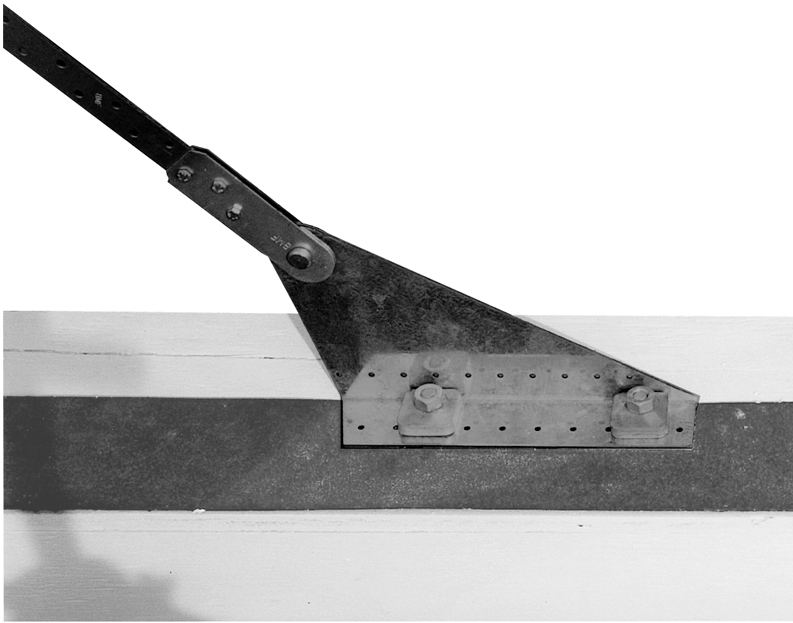

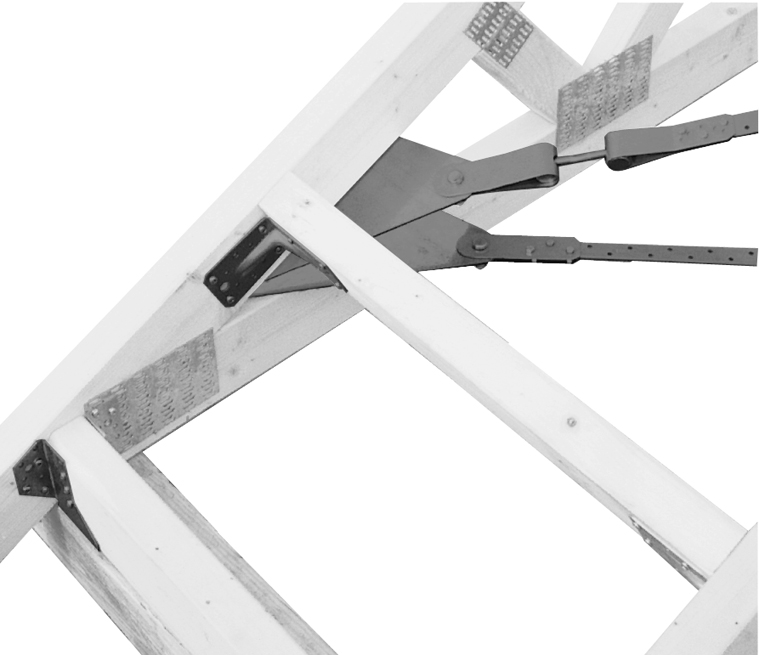

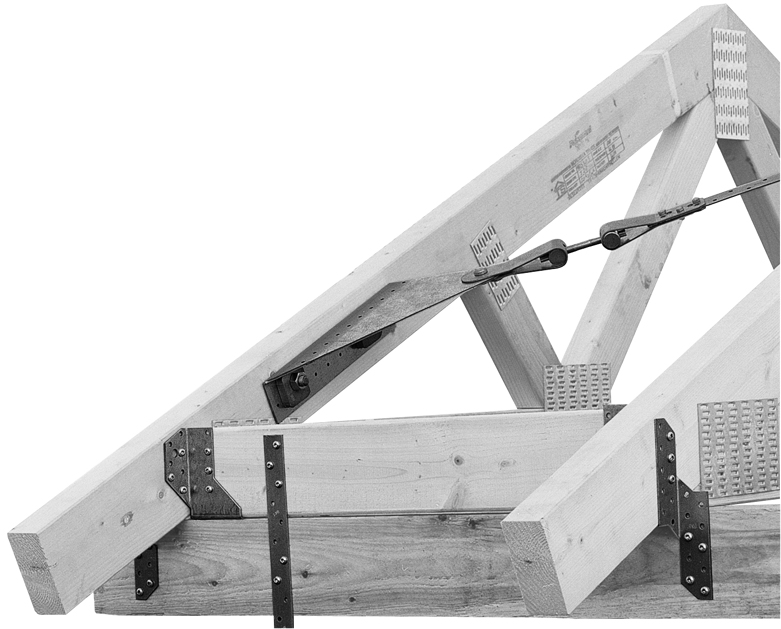

Aplikace

Anwendungsbereich

  • Pro připojení zavětrovacího pásu

Technické údaje

Rozměry

BNG dim.jpg

Rozměry

Art. nr. Abmessungen [mm] Huller overside Holes in flange
A B C t Ø n Ø n
BNG602621986935 + 2126 + 15 + 1314 + 5

Hodnoty pro připojení 1

Art. nr. Pointes ou boulons [antal] R1,k - min :
Side Top Type Largeur bois min. [mm] Connexion sur bois - avec angle Valeurs acier
30° 35° 40° 45° 50° 55° 60°
BNG60-13CNA4,0x505810.923.829.431.939.63227.734.3/kmod

Hodnoty pro připojení 2

Art. nr. Pointes ou boulons [antal] R1,k - min :
Side Top Type Largeur bois min. [mm] Connexion sur bois - avec angle Valeurs acier
30° 35° 40° 45° 50° 55° 60°
BNG60------------

Hodnoty pro připojení 3

Art. nr. Pointes ou boulons R1,k - min :
Side Top Type Largeur bois min. [mm] Connexion sur bois - avec angle Valeurs acier
30° 35° 40° 45° 50° 55° 60°
BNG6014-CNA4,0x50501519.519.726.831.63124.734.3/kmod

Hodnoty pro připojení 5

Art. nr. Pointes ou boulons R1,k - min :
Side Top Type Largeur bois min. [mm] Connexion sur bois - avec angle Valeurs acier
30° 35° 40° 45° 50° 55° 60°
BNG601413CNA4,0x505844.239.833.435.436.437.535.734.3/kmod

Hodnoty pro připojení 5

Art. nr. Pointes ou boulons R1,k - min :
Side Top Type Largeur bois min. [mm] Connexion sur bois - avec angle Valeurs acier
30° 35° 40° 45° 50° 55° 60°
BNG603-M12 bolt*5811.912.513.414.51615.712.834.3/kmod

* s podložkou US40/50/10G

Kotevní šrouby musí být zkoušeny samostatně

Hodnoty pro připojení do betonu

Art. nr. Pointes ou boulons R1,k - min :
Side Top Type Largeur bois min. [mm] Connexion sur bois - avec angle Valeurs acier
30° 35° 40° 45° 50° 55° 60°
BNG602-BoAX-ll M12 *-8.59.2101112.313.210.534.3/kmod

* s podložkou US40/50/10G

Kotevní šrouby musí být zkoušeny samostatně

Instalace

Instalace

Befestigung

  • CNA4,0 × L hřebíkem
  • nebo CSA5,0 × L Šroub
  • nebo šrouby M12 pro připojení k betonu / oceli

Certifikace

Evropské technické posouzení (ETA)

eta-10-0440-2020-11-12.pdf (3.03 MB)
eta100440-sst-roof-connectors-r4-2019.pdf (3.13 MB)
