Hlavní produktové řady

Tesařské kování
Aussteifung, Lochbänder
BNF

Systém zavětrování BNF

Pro bezpečné zakotvení zavětrovacích pásek.

Technický list
Označení CE
ETA
Servisní třída 2
Pozinkovaná ocel Z275
EPD

Podrobnosti produktu

Obrázky


Vlastnosti

Materiál

Kvalita oceli:

S250GD+Z275 dle norem DIN EN10346

Ochrana proti korozi:

275 g/m pozinkováno z obou stran cca 20mm

Vorteile

  • Jedna páska konektoru do konce kotvy zavětrovacího systému + dodatečné otvory pro spojovací prostředky.

  • Kromě hřebíků a šroubů, je zde možnost BNG přišroubovat k trámům pomocí šroubů do betonu.

Aplikace

Anwendungsbereich

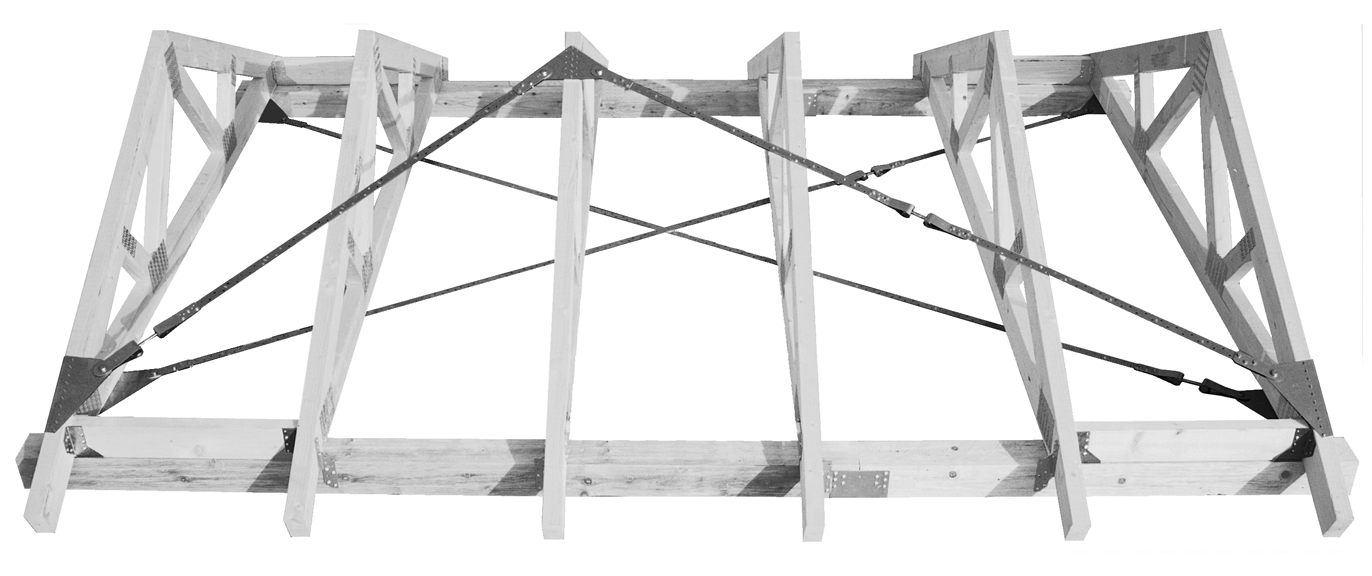

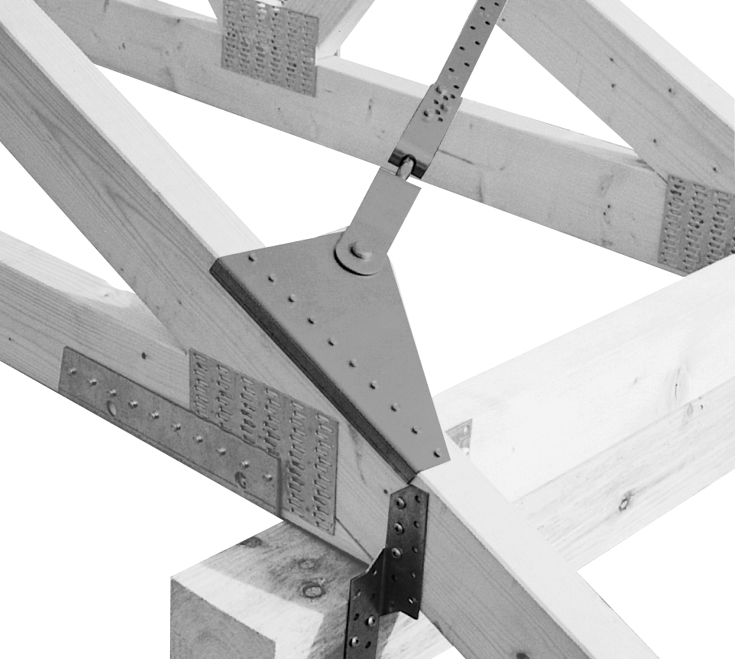

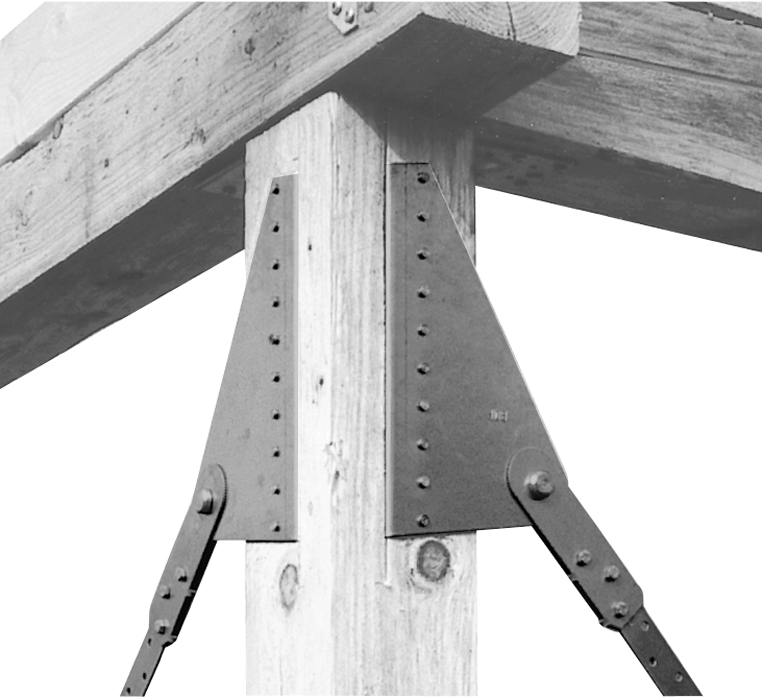

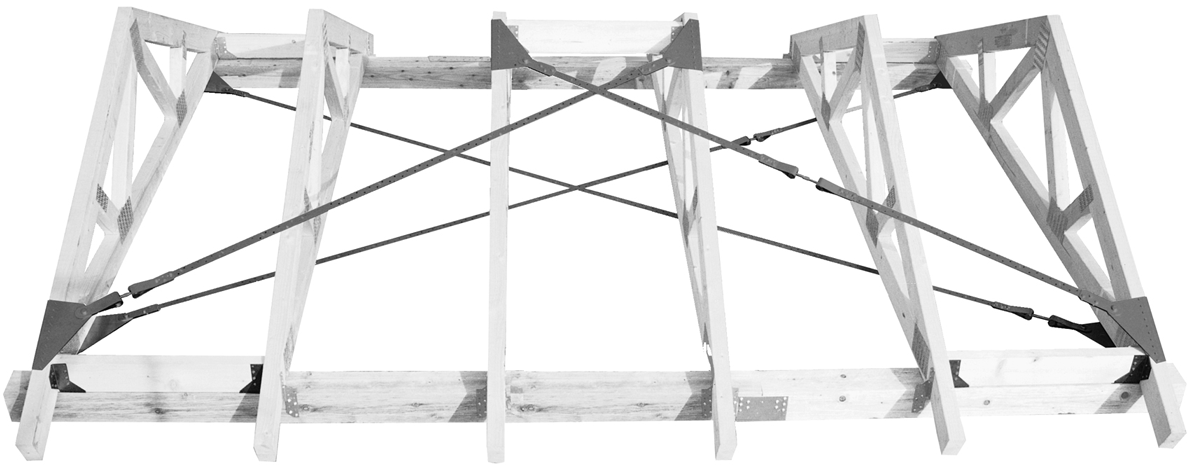

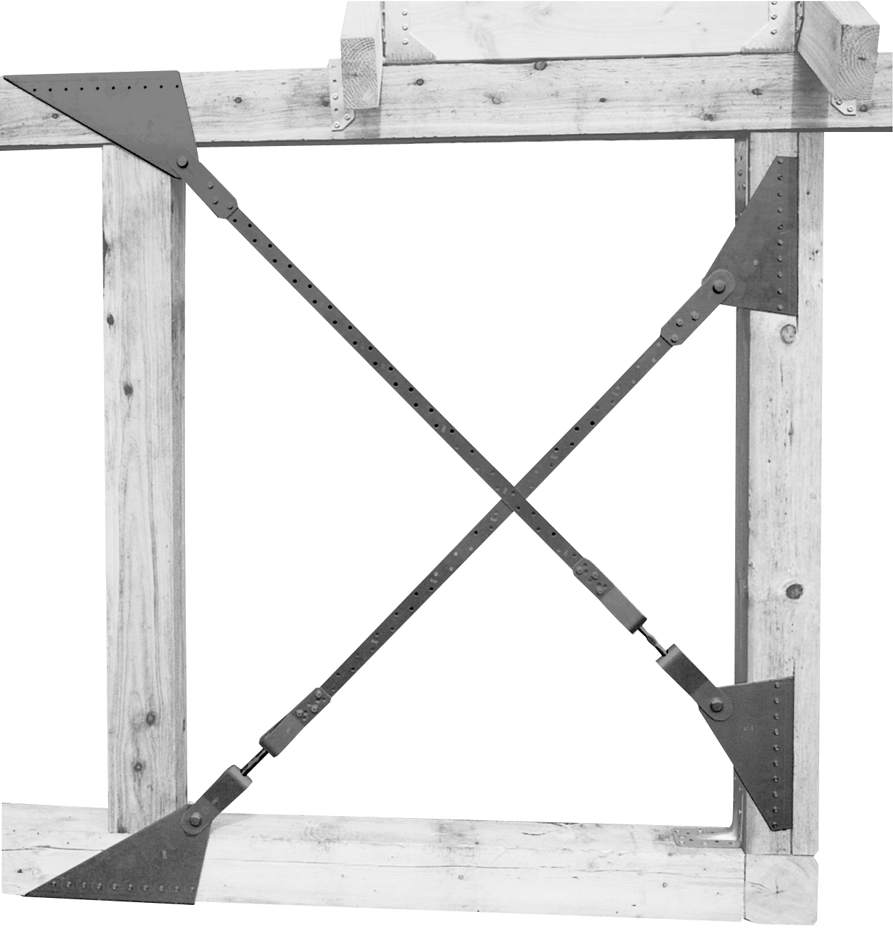

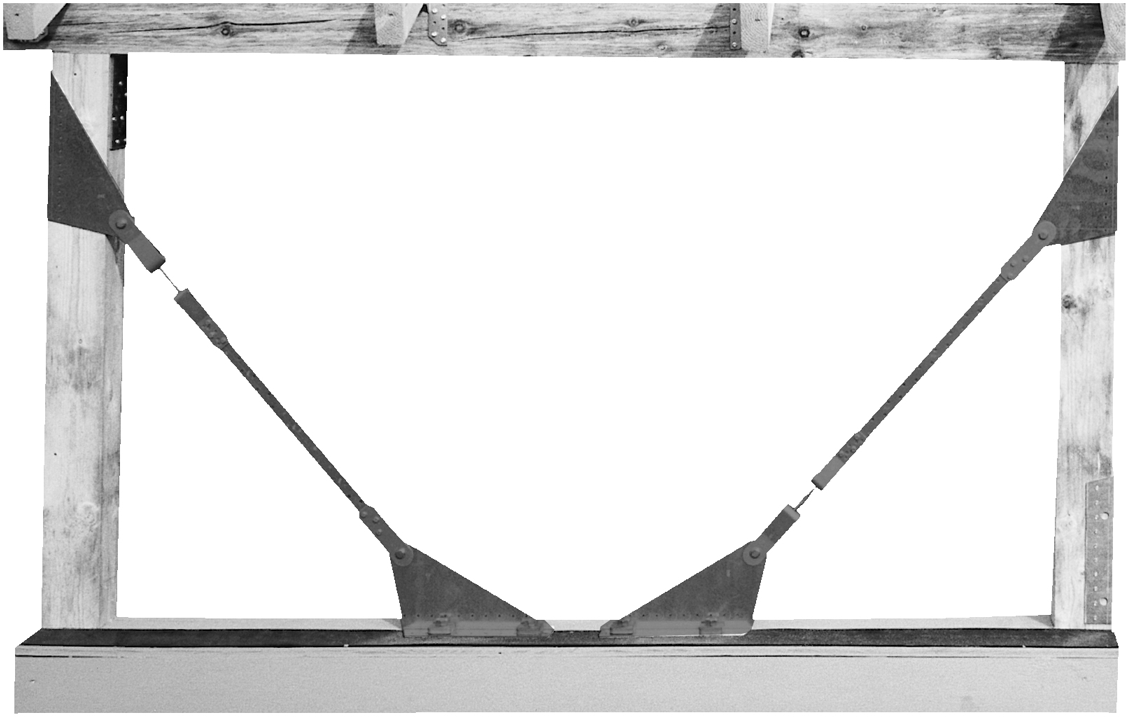

  • Pro připojení zavětrovacího pásu

Technické údaje

Rozměry

BNF dim.jpg

Rozměry a typické hodnoty

Art. nr. Rozměry [mm] Holes upper side Hmotnost [kg]
A B C t Průměr Anzahl
BNF402621981525 / 2126 + 11.4

Hodnoty pro připojení 1

Art. nr. Characteristic pull bearing capacity R1,k, min of:
Nails or bolts Timber width - bmin [mm] Timber connection - with angle Values for steel
Side Top Typ 30° 35° 40° 45° 50° 55° 60°
BNF40-7CNA4,0x504816.518.219.7222425.625.821.4/kmod

Hodnoty pro připojení 2

Art. nr. Characteristic pull bearing capacity R1,k, min of:
Nails or bolts Timber width - bmin [mm] Timber connection - with angle Values for steel
Side Top Typ 30° 35° 40° 45° 50° 55° 60°
BNF40-13CNA4,0x505826.626.324.435.626.835.131.721.4/kmod

Instalace

Instalace

Befestigung

  • CNA4,0×L  Kammnägel
  • oder CSA5,0×L Schrauben

Certifikace

Evropské technické posouzení (ETA)

eta-10-0440-2020-11-12.pdf (3.03 MB)
eta100440-sst-roof-connectors-r4-2019.pdf (3.13 MB)

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
