PVD

Stützenfüße Typ VARIO

Die höhen- und seitenverstellbaren PVD Stützenfüße können für alle Holzbreiten zwischen 80-120/ 120-160 mm verwendet werden. Die PVD sind zum Einbetonieren.

Technický list

Označení CE

ETA

EPD

Servisní třída 3

Žárově pozinkovaná ocel

Exteriér

K dispozici v Connector Selectoru

Podrobnosti produktu

Obrázky

Vlastnosti

Material

Stahlqualität:

S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461

Vorteile

Die PVD sind für variable Holzbreiten einsetzbar.
Ein besonderer Vorteil der höhen- und seitenverstellbaren PVD Stützenfüße ist, dass die Höhenverstellung nachträglich vorgenommen werden kann, ohne dass die Stütze sich mitdreht.
Die max. Höhenverstellung beträgt ± 25 mm von der Idealhöhe

Aplikace

Anwendbare Materialien

Auflager:

Beton

Aufzulagerndes Bauteil:

Holz, Holzwerkstoffe

Anwendungsbereich

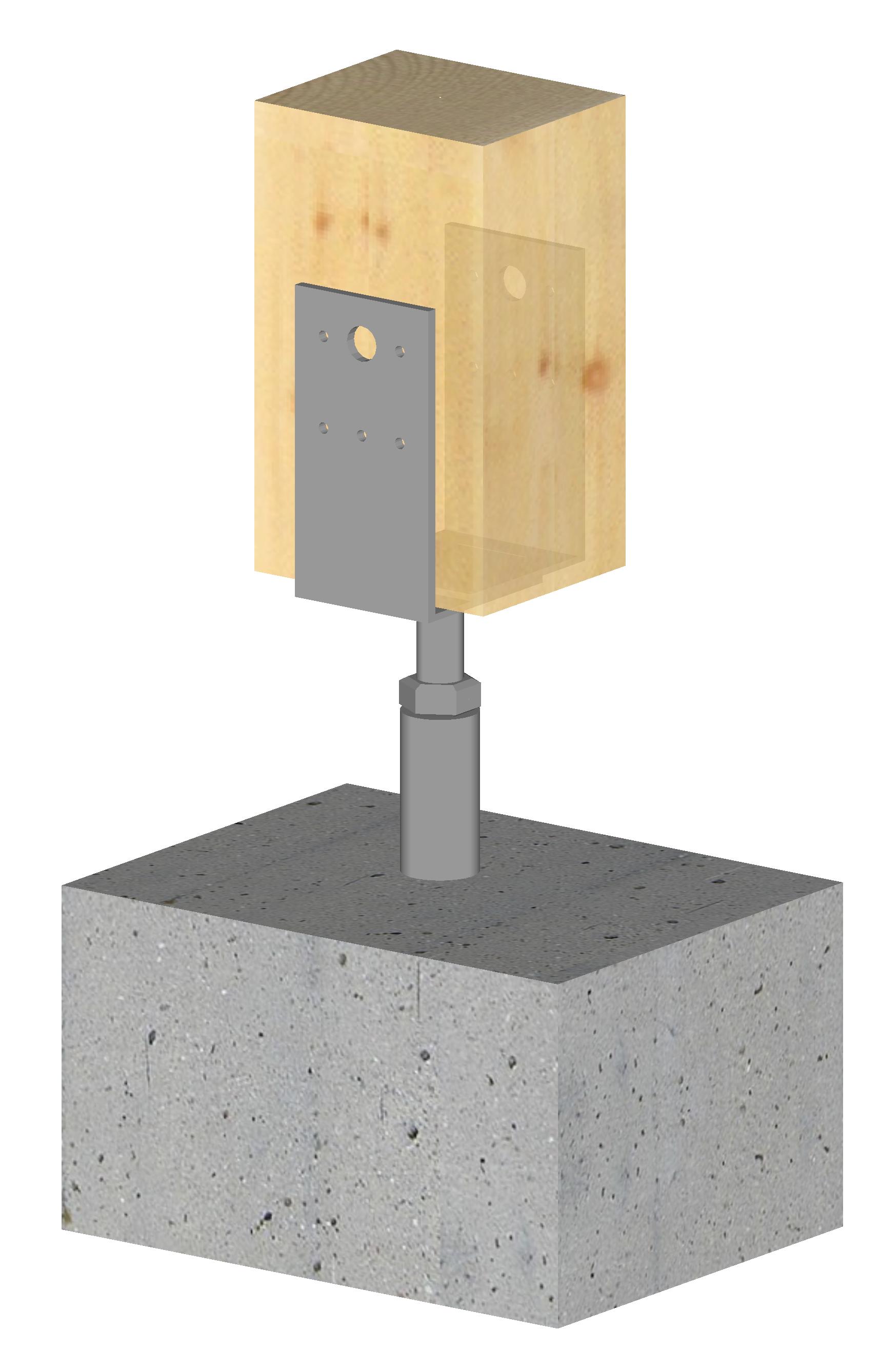

Stützenfüße PVD (VARIO) werden dort eingesetzt, wo die Möglichkeit einer Höhenjustierung gegeben sein muß.

Technické údaje

Rozměry a typické hodnoty

Rozměry

Reference	konektor rozměry
	ostatní		rozměry výrobku[mm]									Top plate otvory
	množství v krabici	hmotnost[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	E[mm]	t1[mm]	t2[mm]	kulatý
	množství v krabici	hmotnost[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	E[mm]	t1[mm]	t2[mm]	Ø	Ø13.5
PVD80G	10	2.1	80-120	70	120	40	40	249 - 302	20	5	4	10	2
PVD120G	10	2.2	120-160	70	120	40	40	249 - 302	20	5	4	10	2

Typická kapacita

Reference	patka sloupku únosnost
	počet of Fasteners		Characteristic capacities - dřevo C24[kN]
	On post		R₁,ₖ	R₂,ₖ			R₃,ₖ			R4,k
	množství	typ		dřevo šířka[mm]			g*[mm]			g*[mm]
	množství	typ		80	120	160	48	73	98	48	73	98
PVD80G	10.0	CNA4.0x40	min (77.8 ; 49/kmod)	17.6	min (17.6 ; 11.6/kmod)	min (15.2 ; 7.6/kmod)	2.7/kmod	2.1/kmod	1.7/kmod	6.5/kmod	3.9/kmod	2.8/kmod
PVD120G	10.0	CNA4.0x40	min (77.8 ; 49/kmod)	17.6	min (17.6 ; 11.6/kmod)	min (15.2 ; 7.6/kmod)	2.7/kmod	2.1/kmod	1.7/kmod	6.5/kmod	3.9/kmod	2.8/kmod

* Dowel length ≥ 80 mm

** g is the distance from top of concrete to bottom of post

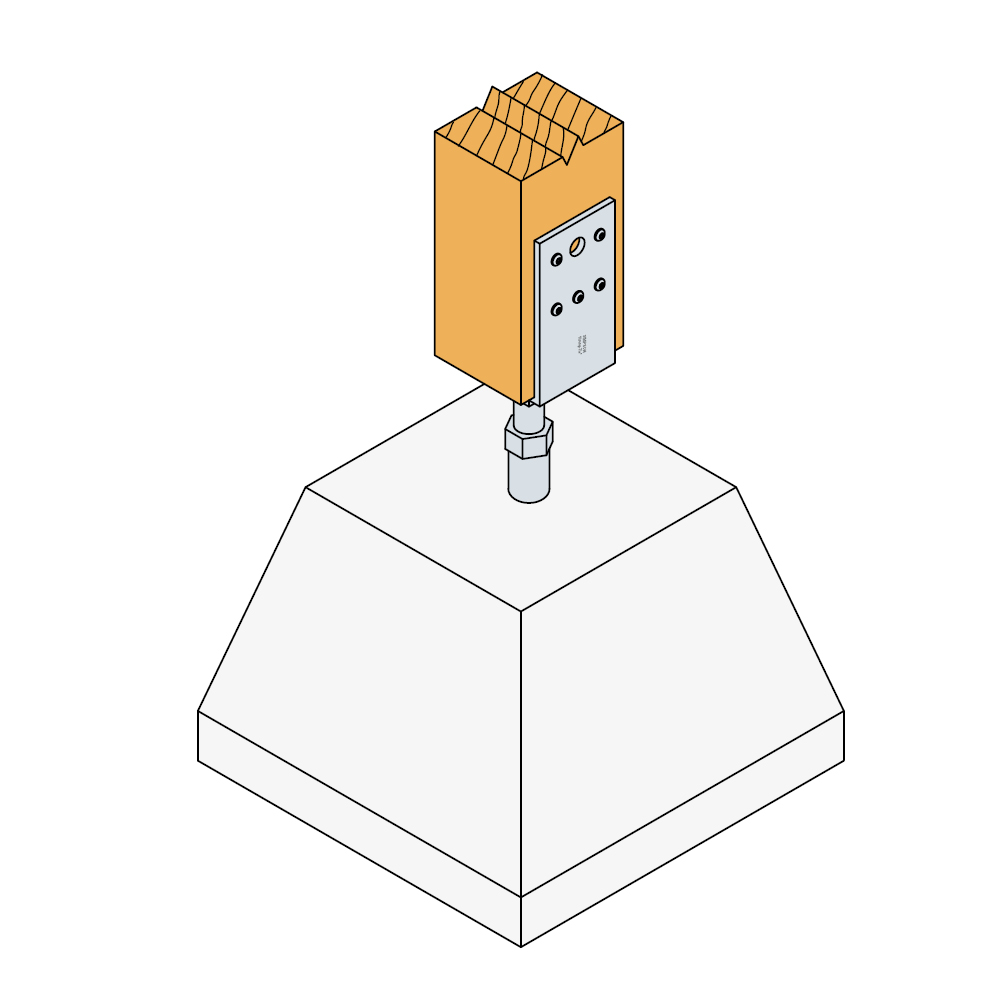

Instalace

Befestigung

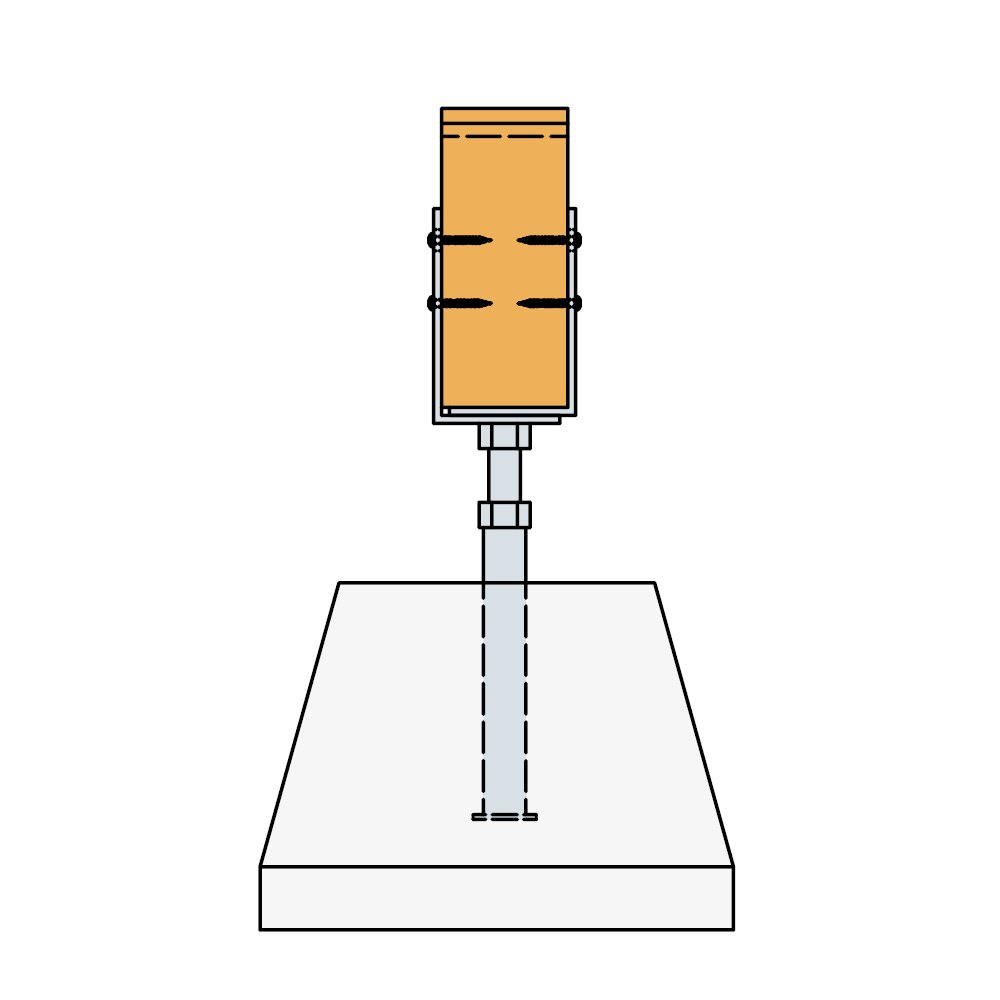

Die Stützenfüße werden einbetoniert.
Der Anschluss der Stützen erfolgt mit CNA Kammnägeln oder für konstruktive Zwecke mit Bolzen, bzw. mit Stabdübeln Ø 8 mm.
Die Stabdübel müssen mindestens 60mm lang sein.

Certifikace

Prohlášení o vlastnostech (DoP)

cz-dop-e07-0285-07.pdf

product.doc.history.none

Evropské technické posouzení (ETA)

eta-07-0285-2021-12-09.pdf

product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
