Hlavní produktové řady

Spojovací prvky
Patky sloupků a krytky
PVI

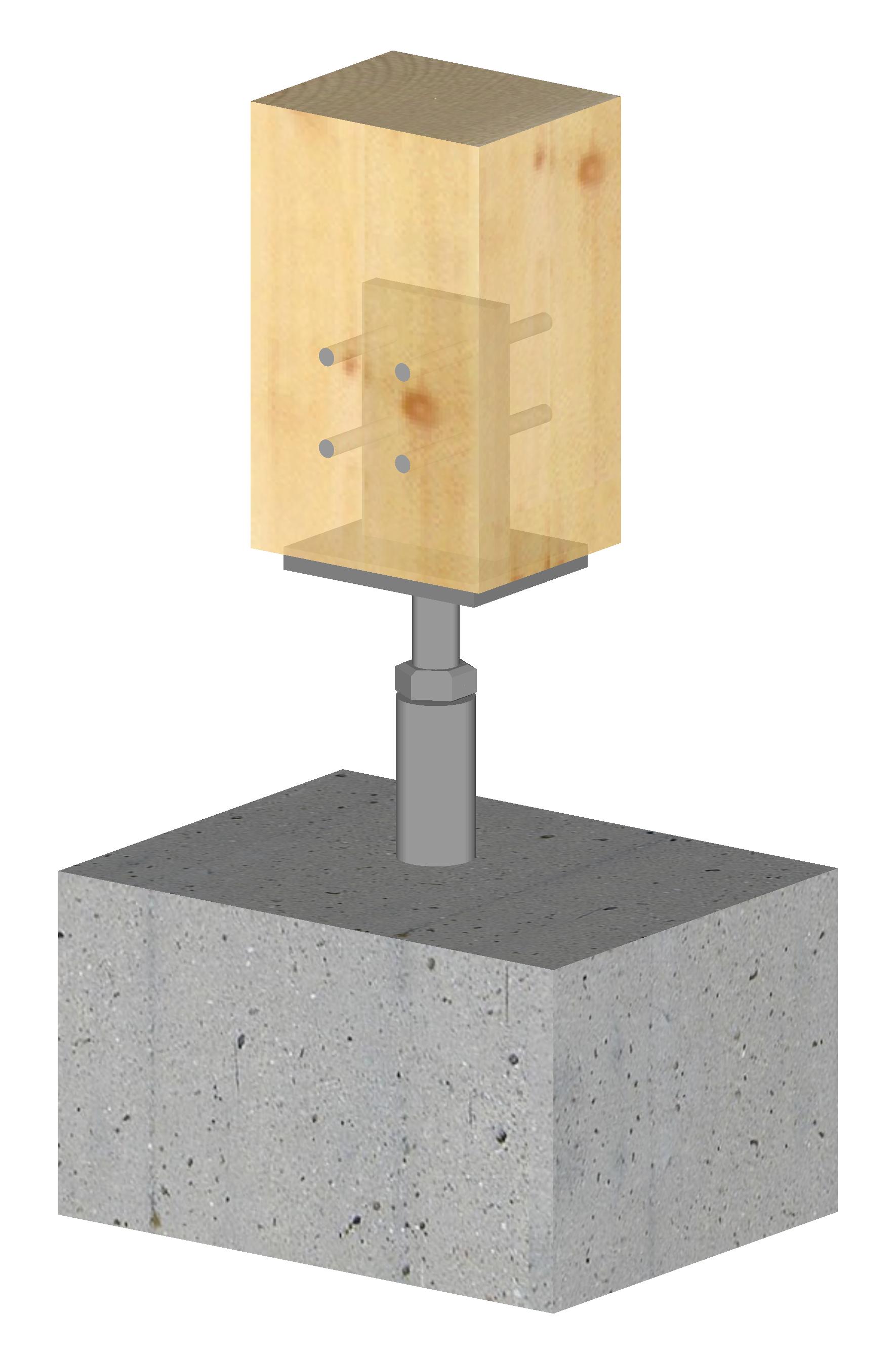

Stützenfüße Typ VARIO (innen)

Die PVI Stützenfüße sind höhenverstellbar und werden einbetoniert.

Technický list
Označení CE
Označení CE
ETA
ETA
Žárově pozinkovaná ocel
Žárově pozinkovaná ocel
Servisní třída 3
Servisní třída 3
EPD
EPD
Exteriér
Exteriér
K dispozici v Connector Selectoru
K dispozici v Connector Selectoru

Podrobnosti produktu

Obrázky

PVI inst. 2.jpg
PVI inst. 1.jpg

Vlastnosti

Material

Stahlqualität:

S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461

Vorteile

  • Die PVI Stützenfüße sind höhenverstellbar und werden für verdeckte Anschlüsse bevorzugt, da hier das aufrechte Schlitzblech in der eingeschlitzten Stütze eingebaut wird.
  • Der Mindeststützenquerschnitt für Typ PVI ist 60 × 90 mm.
  • Die max. Höhenverstellung beträgt ± 25 mm von der Idealhöhe.

Aplikace

Anwendbare Materialien

Auflager:

  • Beton

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

  • Einbetonierte Befestigung von Holzstützen zur nachträglichen vertikalen Ausrichtung unter mittlerer Belastung und für alle Krafrichtungen.

Technické údaje

Rozměry a typické hodnoty

Rozměry

Rozměry a typické hodnoty
Rozměry a typické hodnoty
Referencekonektor rozměry
ostatnírozměry výrobku[mm]Top plate otvory
množství v krabicihmotnost[kg]A[mm]B[mm]C[mm]D[mm]E[mm]F[mm]E[mm] H[mm]t1[mm]t2[mm]kulatý
Ø
PVIG-B101.360901104040222 - 27420708410

Typická kapacita

Referencepatka sloupku únosnost
počet of FastenersCharacteristic Capacities[kN]
On postR₁,ₖR₂,ₖR₃,ₖR4,k gmax**=32 mmR4,k gmax**= 82 mmR4,k gmax**= 57 mm
množstvítypDowel délka[mm]g*Dowel délka[mm]Dowel délkaDowel délka[mm]
80120160325782801201608012016080120160
PVIG-B4.0STD8min (90.7 ; 49/kmod)1620.720.73.1/kmod2.7/kmod2.3/kmodmin (2.9 ; 2.5/kmod)min (4.3 ; 4.3/kmod)min (6.5 ; 5.4/kmod)min (2.1 ; 1.8/kmod)min (3.23 ; 3.23/kmod)min (4.8 ; 4.0/kmod)min (2.5 ; 2.2/kmod)min (3.8 ; 3.8/kmod)min (5.7 ; 4.7/kmod)
  • b = Holzbreite [mm]
  • g = Abstand Oberkante Beton zu Unterkante Holzstütze [mm]
  • Umrechnung abweichendes Maß "g":
"g" statt 57mm Faktor
32mm 1,15
82mm 0,85
  • Kombinierte Beanspruchung:

\frac{F_{1,d}} {R_{1,d}}+\frac{H_{2,d}} {R_{H2,d}}\le1

bzw.

\frac{F_{2,d}} {R_{2,d}}+\frac{H_{2,d}} {R_{H2,d}}\le1

  • Die Stabdübel müssen mindestens 60mm lang sein

Instalace

Instalace

Befestigung

  • Die Stützenfüße werden einbetoniert.
  • Der Anschluss der Stützen erfolgt mit CNA Kammnägeln oder für konstruktive Zwecke mit Bolzen, bzw. mit Stabdübeln Ø 8 mm.

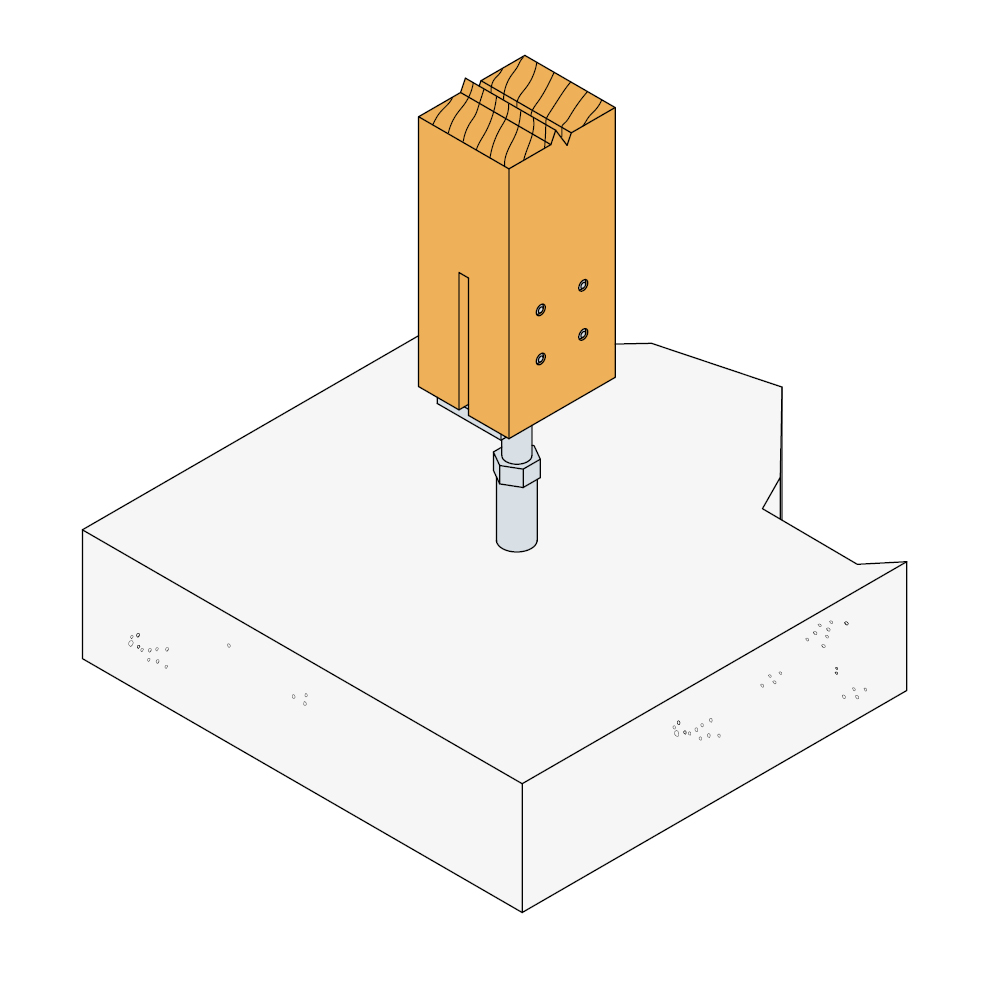

PVI inst. 2.jpg

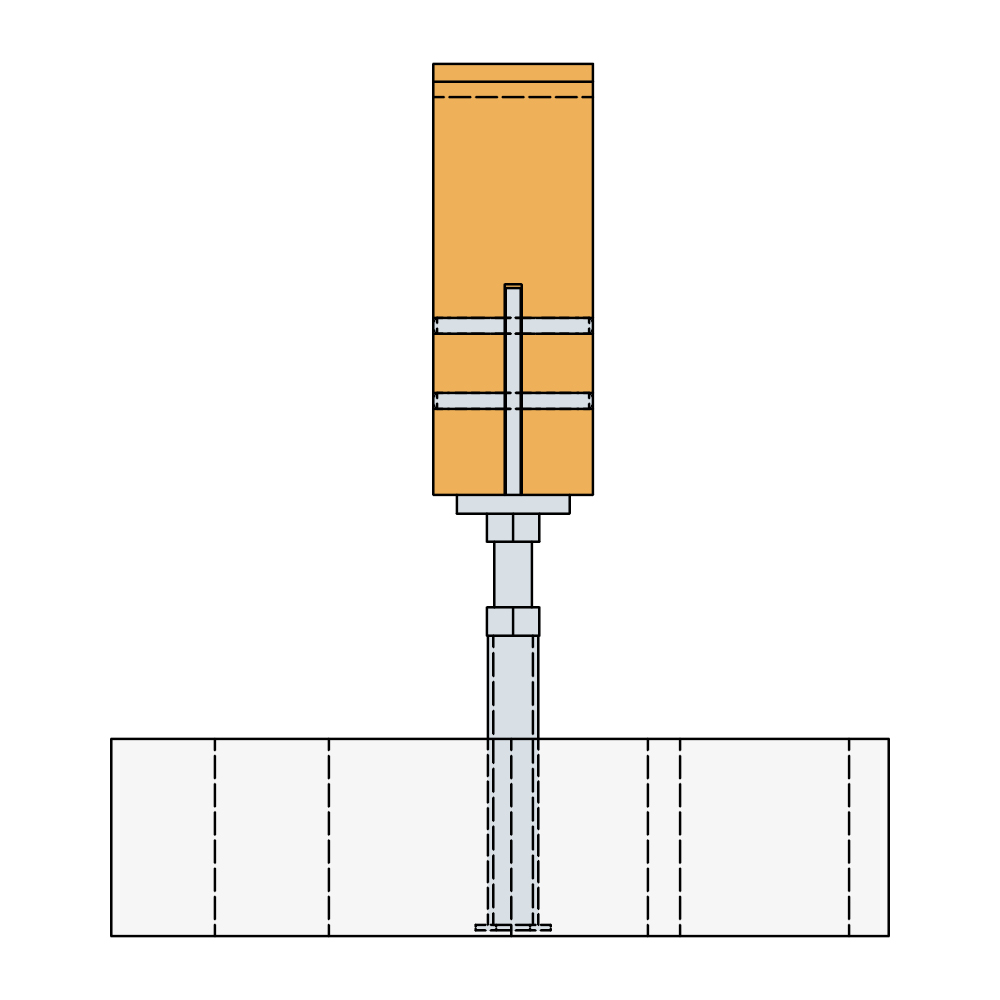

PVI inst. 1.jpg

Certifikace

Prohlášení o vlastnostech (DoP)

cz-dop-e07-0285-07.pdf
product.doc.history.none

Evropské technické posouzení (ETA)

eta-07-0285-2021-12-09.pdf
product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Knihovna CAD a BIM

2D

PVIG-B

3D

PVIG-B
