PPS-G

Stützenfüße Typ PB

Diese Stützenfüße eignen sich zur Montage von Stützen/ Pfosten, die nur auf Druck beansprucht werden.

Technický list
Označení CE
Označení CE
ETA
ETA
EPD
EPD
Servisní třída 3
Servisní třída 3
K dispozici v Connector Selectoru
K dispozici v Connector Selectoru

Podrobnosti produktu

Obrázky

PPS80 install.jpg

Vlastnosti

Material

Stahlqualität:

S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461

Vorteile

  • Die PPB Stützenfüße sind höhenverstellbar und können vertikal belastet werden.
  • Sie werden mit Ankerbolzen am Betonfundament angeschlossen.

Aplikace

Anwendbare Materialien

Auflager:

  • Beton

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

  • Die Stützenfüße PPB / PPS eignen sich zur Montage von Stützen / Pfosten, die nur auf Druck beansprucht werden.

Technické údaje

Rozměry a typické hodnoty

Rozměry

Rozměry a typické hodnoty
Rozměry a typické hodnoty
Referencekonektor rozměry
ostatnírozměry výrobku[mm]Top plate otvory
množství v krabicihmotnost[kg]A[mm]B[mm]F[mm]E[mm]t[mm]kulatý
Bolts[mm]
PPS80G101.280803502084

Kapacita při plném zahřebíkování

Referencepatka sloupku únosnost
výrobek capacities - dřevo to beton
počet of FastenersCharacteristic capacities - dřevo C24[kN]
On postR₁,ₖ
množstvítypbeton
C16/20C20/25
PPS80G4Ø840.0/kmod49.5/kmod

The embending length shall be min. 200 mm, the distance between surface of concrete and lower side of the post shall be max. 100 mm.

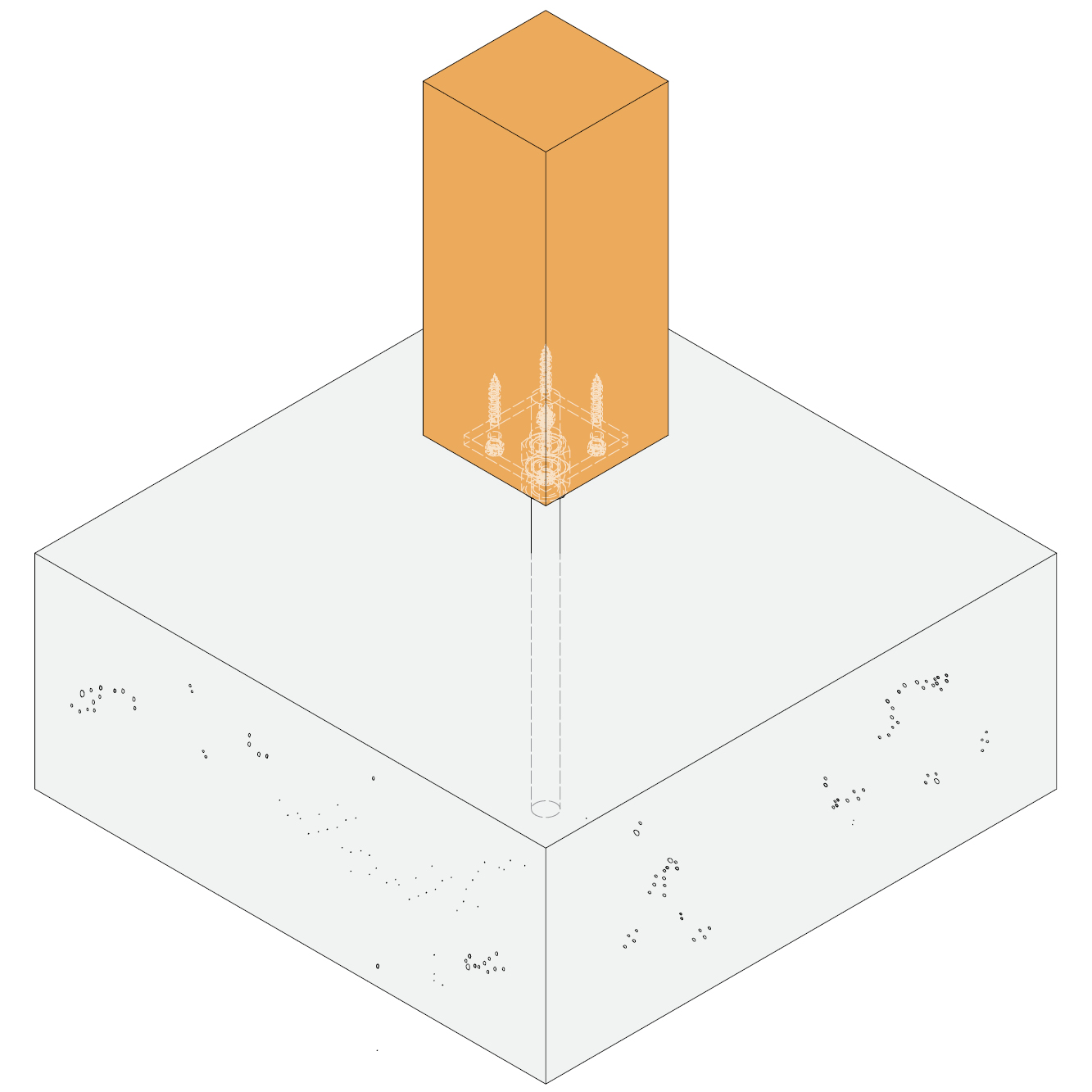

Instalace

Instalace

Befestigung

  • Der PPB Stützenfuß wird auf dem Beton mittels Dübeln o.ä. befestigt, der PPS Stützenfuß wird direkt einbetoniert.
  • Der max. Abstand von der Oberkante Bodenplatte beträgt 100mm, ebenfalls gilt für den PPS Stützenfuß eine Mindesteinbindetiefe im Beton von 200mm.
  • Der Gewindestab wird mittels einer Bohrung (Æ18 / Æ22mm) in die Stütze eingelassen.
  • Eine konstruktive Lagesicherung erfolgt mittels Schrauben oder Nägel.
PPS80 install.jpg

Certifikace

Evropské technické posouzení (ETA)

eta-07-0285-2021-12-09.pdf
product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
