Spojovací prvky

Patky sloupků a krytky

PL-G

Stützenfüße Typ L

Die PL Stützenfüße werden direkt im Beton eingesetzt und können Druck-, Zug- und horizontale Kräfte aufnehmen.

Technický list

Označení CE

ETA

Servisní třída 3

Žárově pozinkovaná ocel

Exteriér

EPD

K dispozici v Connector Selectoru

Podrobnosti produktu

Obrázky

Vlastnosti

Material

Stahlqualität:

S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461

Vorteile

Die Stützenfüße sind feuerverzinkt und eignen sich für die Befestigung von Holzstützen und -pfosten in Fundamenten.
Aufgrund der langen Stäbe können sie z.B. bei einem Aufbau mit einer Kiesschicht und Bodenplatten eingesetzt werden.

Aplikace

Anwendbare Materialien

Auflager:

Beton

Aufzulagerndes Bauteil:

Holz, Holzwerkstoffe

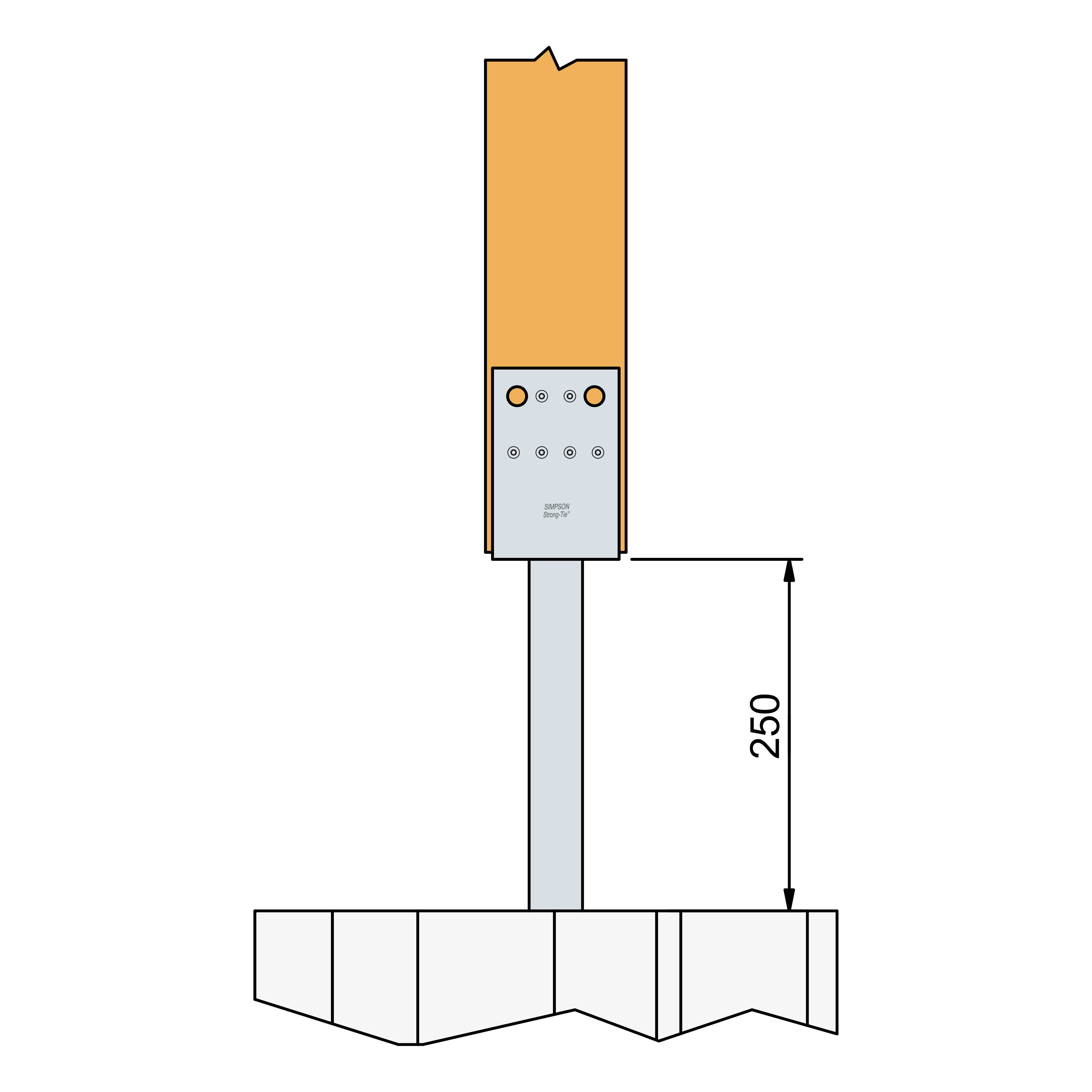

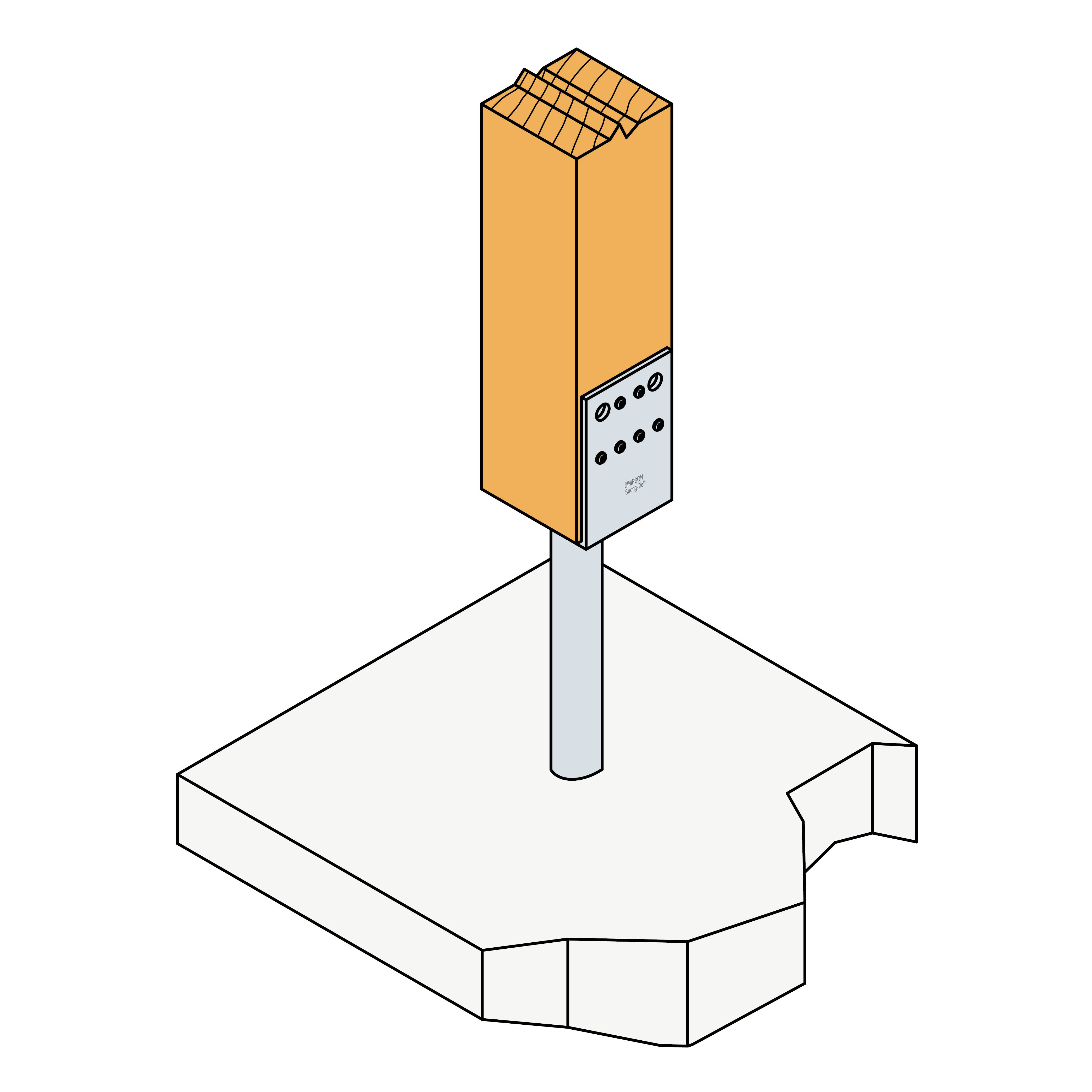

Anwendungsbereich

PL Stützenfüße können im Außenbereich (NKL 3) eingesetzt werden und dort Druck-, Zug- und Horizontal Kräfte aufnehmen.

Technické údaje

Rozměry a typické hodnoty

Rozměry

Reference	konektor rozměry
	ostatní	rozměry výrobku[mm]								Top plate otvory
	hmotnost[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	E[mm]	t[mm]	kulatý
	hmotnost[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	E[mm]	t[mm]	Ø[mm]	Ø13.5
PL100/70G-B	2	100	70	126	70	70	500	38	5	8	4
PL100/90G	2.3	100	90	136	70	70	500	38	5	12	4
PL120/90G	2.3	120	90	126	70	70	500	38	5	12	4
PL140/90G	2.4	140	90	126	70	70	500	38	5	12	4

Typická kapacita

Reference	patka sloupku únosnost
	počet of Fasteners		Characteristic Capacities[kN]
	On post		R₁,ₖ	R₂,ₖ	R3,k	R₄.ₖ
	množství	typ	R₁,ₖ	R₂,ₖ	R3,k	R₄.ₖ
PL100/70G-B	8.0	CNA4.0x40	57.1/kmod	Min (18.4 ; 11.7/kmod)	2.8/kmod	3.5/kmod
PL100/90G	12.0	CNA4.0x40	57.1/kmod	Min (22.0 ; 15.1/kmod)	2.8/kmod	3.5/kmod
PL120/90G	12.0	CNA4.0x40	57.1/kmod	Min (19.0 ; 11.4/kmod)	2.8/kmod	3.5/kmod
PL140/90G	12.0	CNA4.0x40	57.1/kmod	9.2/kmod	2.8/kmod	3.5/kmod

Kombinované namáhání

$\sum\frac{F_{i,d}} {R_{i,d}}\le1$

Certifikace

Prohlášení o vlastnostech (DoP)

cz-dop-e07-0285-07.pdf

product.doc.history.none

Evropské technické posouzení (ETA)

eta-07-0285-2021-12-09.pdf

product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Knihovna CAD a BIM

ZIP balíčky

2D
2D DWG ZIP

3D/3D zjednodušené
SAT ZIP
