PUA/B

Stützenfüße

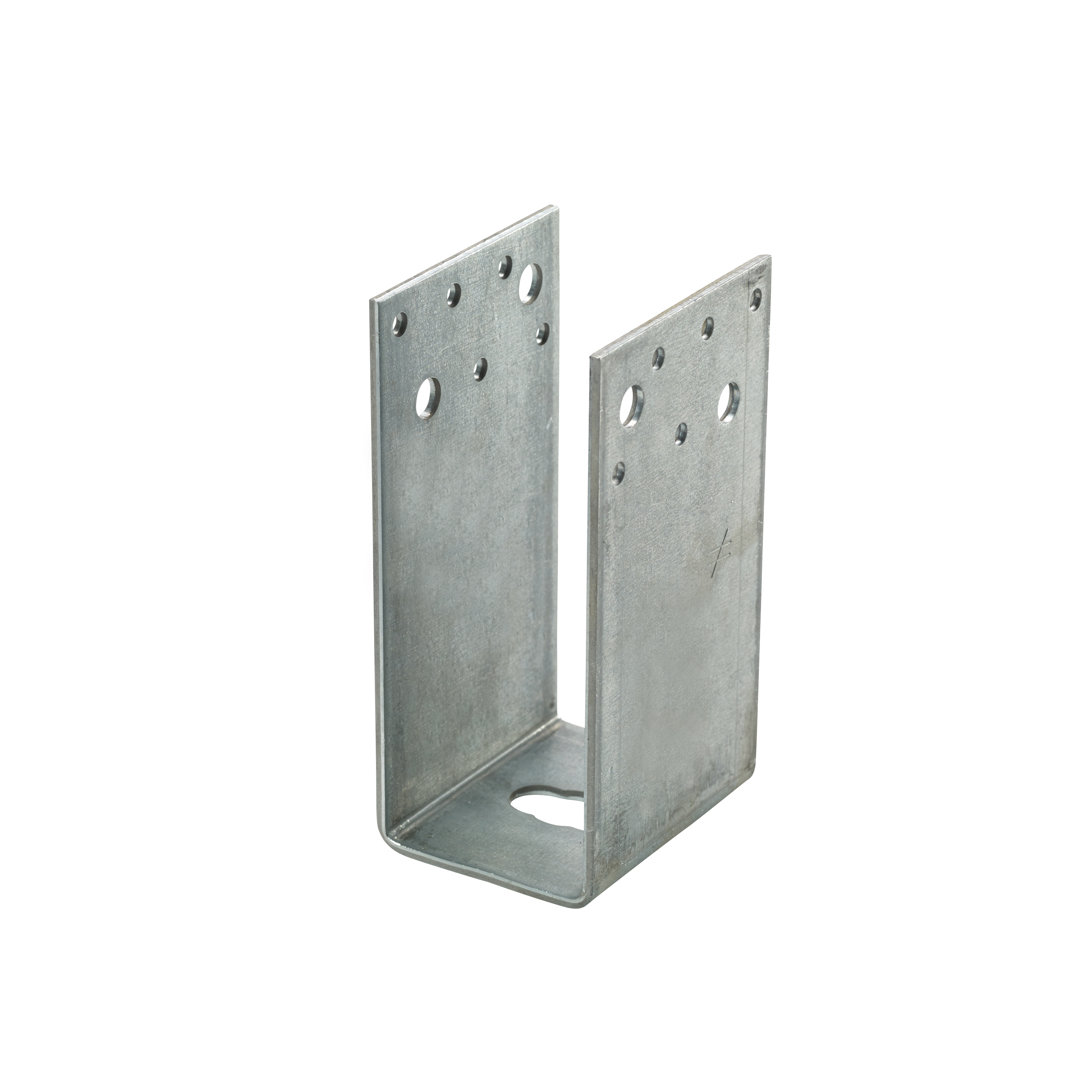

Die PUA Stützenfüße werden direkt auf dem Untergrund aufgestellt und mittels Ankerbolzen befestigt. Die zugehörigen Bodenplatten dienen als Abstandshalter zum Hirnholz der Stütze.

Označení CE
ETA
Servisní třída 2

Podrobnosti produktu

Obrázky

Vlastnosti

Material

Stahlqualität:

S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461.

Vorteile

  • PUA Stützenfüße können mit oder ohne Bodenplatte verwendet werden

Aplikace

Tragwerkskomponenten

Auflager:

  • Beton, Stahl, Holz

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoff

Anwendungsbereich

  • Sie finden ihre Verwendung bei der Befestigung von Holzpfosten und -stützen auf Fundamenten, worauf sie mit Dübeln, Steinschrauben o.ä. befestigt werden
  • Die U-förmige Bodenplatte hebt die Stütze über den Bolzenkopf und sichert so zugleich das Holz gegen Feuchtigkeit
  • Die PUA ohne Bodenplatte finden ihre Verwendung bei der Befestigung von Fassaden, z.B. in Verbindung mit nachträglichen Wärmedämmungsarbeiten

Technické údaje

Rozměry

Rozměry a typické hodnoty

Art. nr. Rozměry a typické hodnoty [mm] Top part holes Bottom plate holes
A B C F t1 Ø5 [mm] Ø9 [mm] 13x26 + Ø16 [mm]
PUA50 *50701252831041
PUA60 *60701202331041
PUA70 *70701152831041
PUA80 *80701102331041
PUA90 *90701152831041
PUA100 *100701102331041
PUA120 *120701102331041
PUA/B474770-253---
PUA/B575770-203---
PUA/B676770-253---
PUA/B777770-203---
PUA/B878770-253---
PUA/B979770-203---
PUA/B11711770-203---

Kapacita při plném zahřebíkování

Art. nr. Upevňovací prvky Characteristic capacities - Timber C24 [kN]
On post On concrete R1.k R2.k
Množství Typ Množství Typ
PUA50 *10CNA4,0x l1Ø16min( 29.6 ; 34.7/kmod )min( 18.1 ; 9.8/kmod )
PUA60 *10CNA4,0x l1Ø16min( 29.6 ; 34.7/kmod )7.6/kmod
PUA70 *10CNA4,0x l1Ø16min( 29.6 ; 34.7/kmod )6.2/kmod
PUA80 *10CNA4,0x l1Ø16min( 29.6 ; 34.7/kmod )5.2/kmod
PUA90 *10CNA4,0x l1Ø16min( 29.6 ; 34.7/kmod )4.5/kmod
PUA100 *10CNA4,0x l1Ø16min( 29.6 ; 34.7/kmod )4.0/kmod
PUA120 *10CNA4,0x l1Ø16min( 29.6 ; 34.7/kmod )3.2/kmod

Die angegeben Lastwerte für die "PUA-Stützenfüße" gelten immer in Kombination mit der zugehörigen Bodenplatte "PUA/B".

Instalace

Instalace

Befestigung

  • Der Anschluss am Holz erfolgt mit CNA4,0x40 Kammnägeln oder konstruktiv mit Bolzen/Schrauben Ø 10 mm
