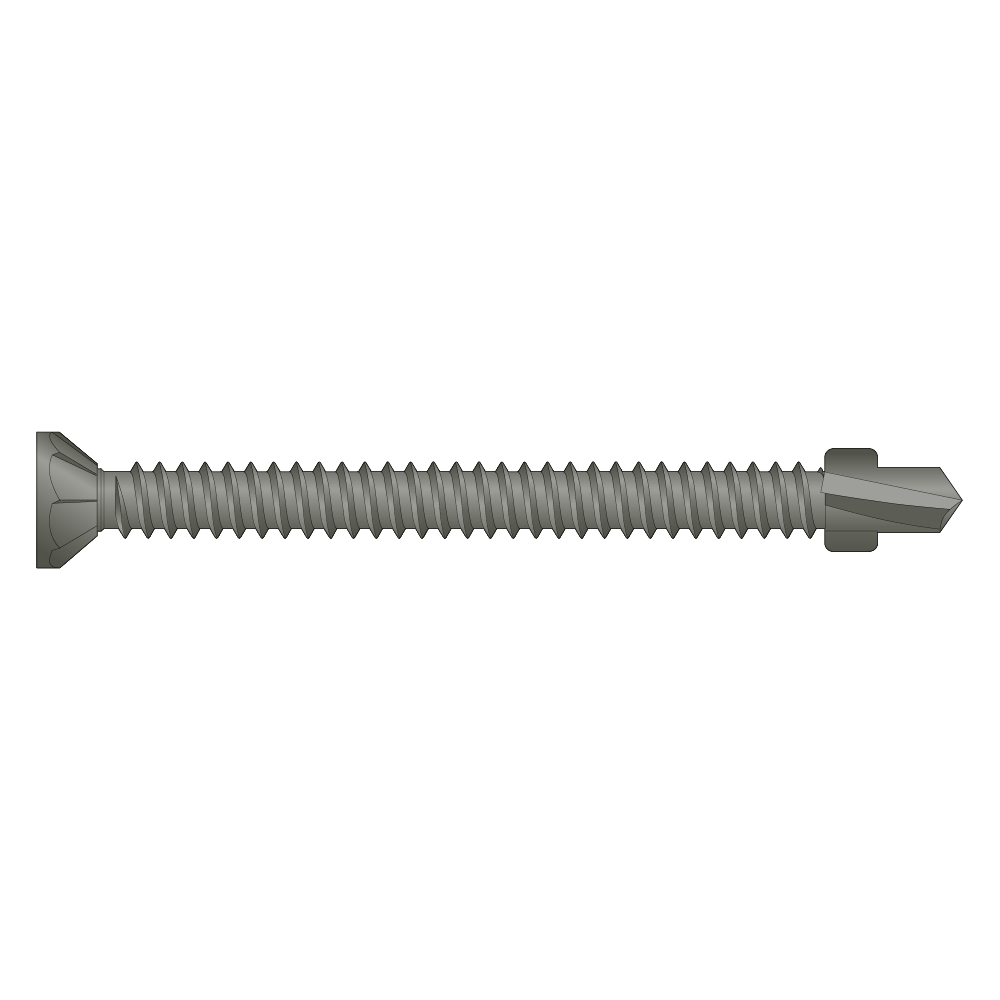

CBSDQ

Šrouby do materiálu na bázi cementu

CBSDQ šrouby jsou určeny k usnadnění instalace cementové desky na ocelové konstrukce a dřevěných desek na kovovou nosnou konstrukci (maximální tloušťka 4,00 mm).

Označení CE
Servisní třída 2
Exteriér
QuickGuard

Podrobnosti produktu

Obrázky

Vlastnosti

Material

  • Povrch Quik Guard®.

Vorteile

  • Zápustná hlava pro čisté zpracování.
  • Jemné drážkování zajišťuje rychlejší pronikání do železa, jako např. kovové konstrukce.
  • Vrták s křídly zajišťuje čisté, rychlé a přesné zavrtání do kovových konstrukcí.


Aplikace

Fields of use

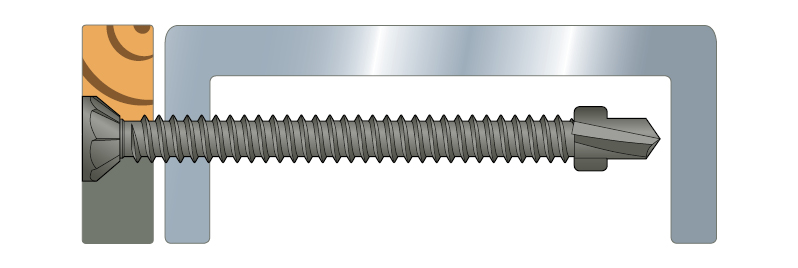

  • Objekty a montážní celky vyrobené ze dřeva nebo vláknitého cementu na podpůrné kovové konstrukce.

Technické údaje

Rozměry

Product Dimensions

Art. nr. Fastener dimensions [mm] Qty per Strip Qty per Box Recommended RPM Quik Drive Attachment
dh d l
CBSDQ41E8.44.2413015002500QDPRO51E / QDPRO64E / QD76KE
CBSDQ55E8.44.8573010002500QDPRO64E / QD76KE

Performance Values

Art. nr. Connection detail - DE Pullout Pull Through Shear
Fax,Rk [kN] Fhead,Rk [kN] Min Headside
Material Thickness [mm]
Flat,Rk [kN] Members - DE
CBSDQ41EFaserzementplatten an Stahl3.650.35120.9512 mm FCB an 3 mm Stahl
CBSDQ55EFaserzementplatten an Stahl3.650.35120.9512 mm FCB an 3 mm Stahl
  1. All wood C24 grade
  2. All steel in strength class S275
