SPF-S

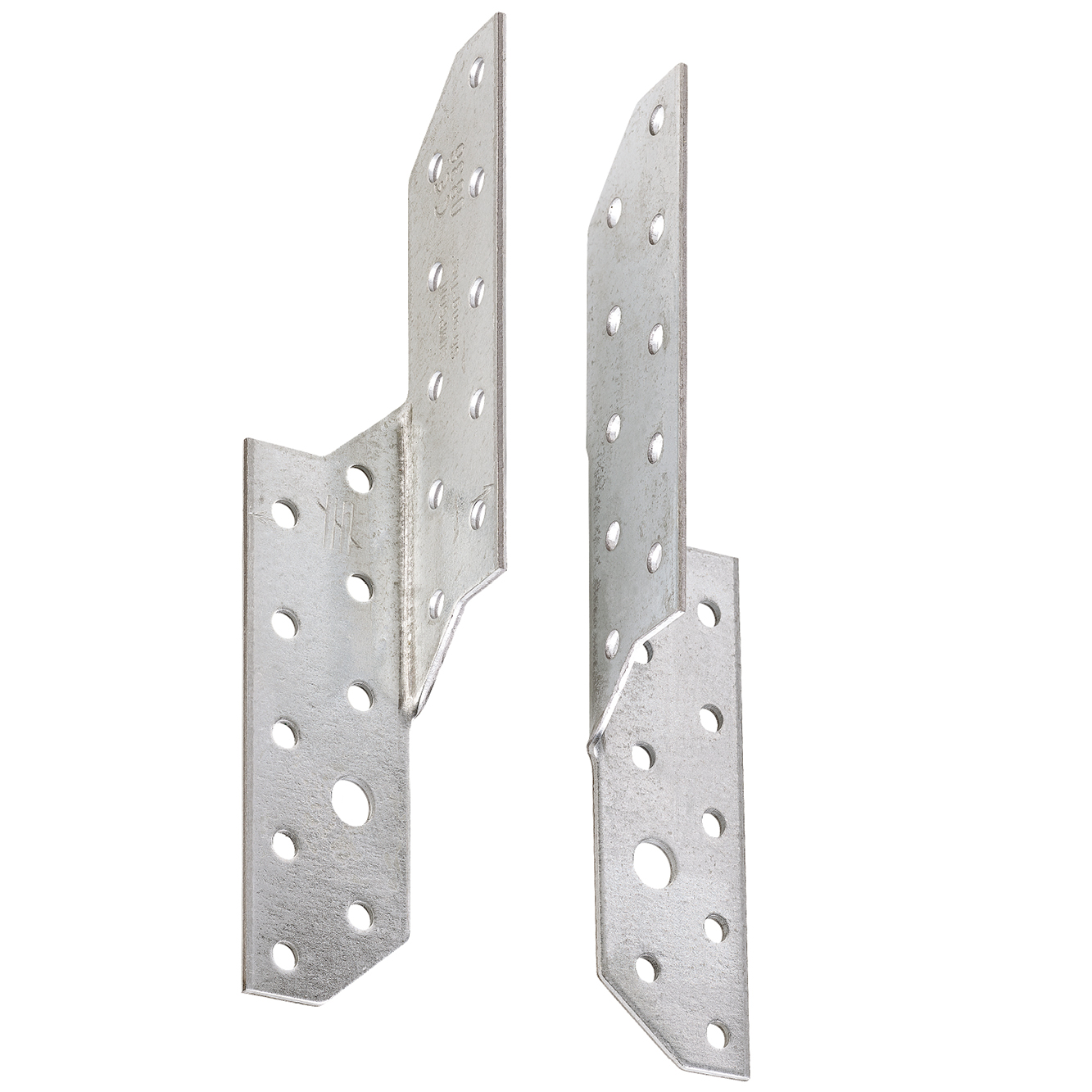

Spojka vaznice-krokev SPF-S

NEREZ verze SPF

SPF spojky mohou být použity pro ztužení křížení trámů. Podobně, horizontální síly mohou být absorbovány.
Závislé na zatížení lze použít 2 nebo 4 spojky na spoj. Připojení jsou 2 vlevo a 2 vpravo na spoj
K dispozici v 6 standartních velikostech

Označení CE
ETA
Servisní třída 3
A4 nerezová ocel

Podrobnosti produktu

Obrázky

Vlastnosti

Material

Kvalita oceli:

  • Nerez 1.4401 bzw. 1.4404 (V4A) dle norem EN10088.
  • Třída odolnosti proti korozi III

Vorteile

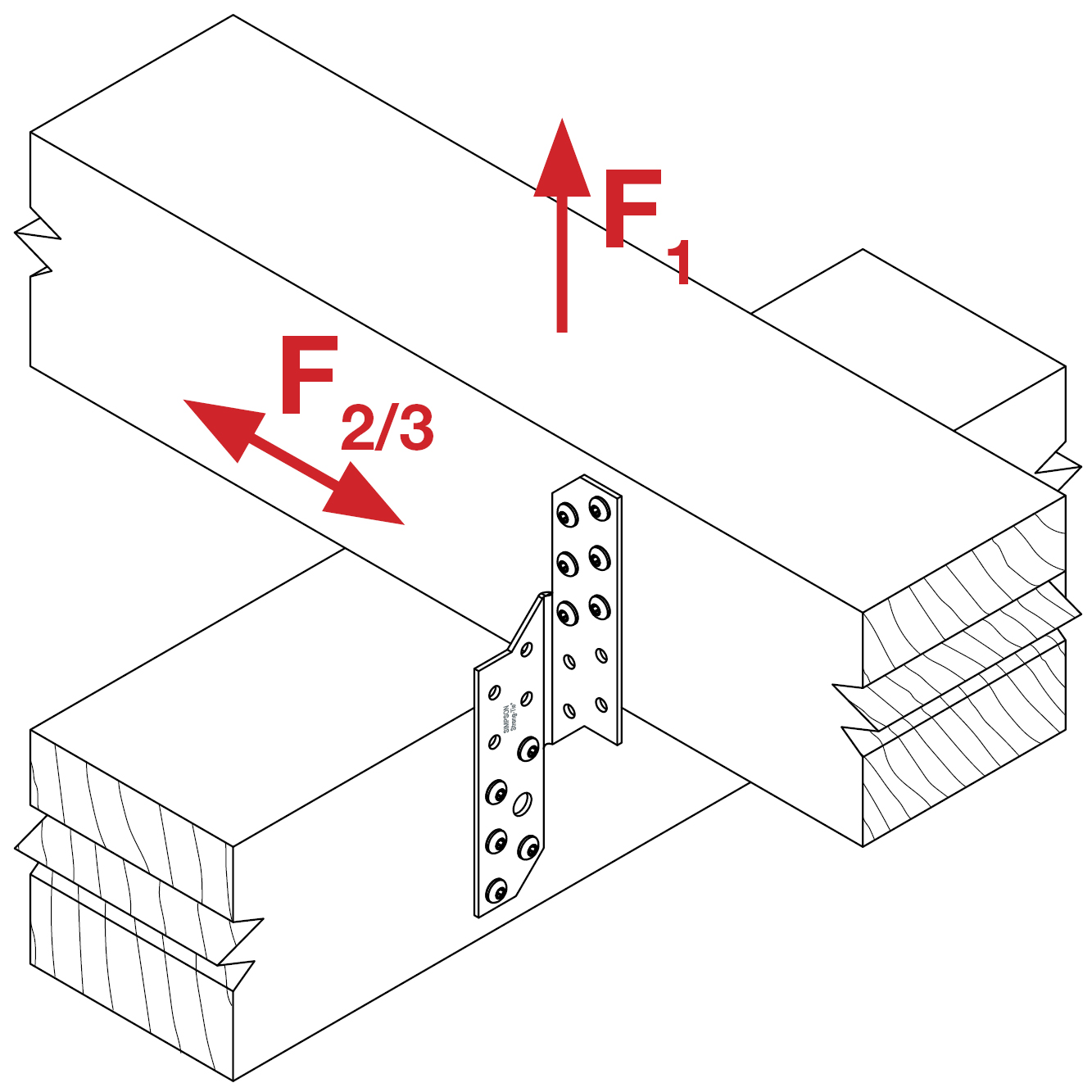

  • Navržena tak, aby odolala zatížení tahem, další zatížení možné v horizontálních směrech.
  • Instalace možná 2 nebo 4 spojky na připojení.
  • Nízký počet hřebíků,1-řada otvorů každá noha.
  • Variabilní instalace

Aplikace

Anwendbare Materialien

Dřevo, výrobky ze dřeva



Anwendungsbereich

  • Dřevo / dřevěné spoje, především v protínajících střešních konstrukcí.
  • Vhodné pro venkovní použití

Technické údaje

Rozměry

Rozměry

Art. nr. DB nr. NOBB nr. Abmessungen Löcher
A B t Anzahl
SPF170LS29146202122128817032.52510 + 10
SPF170RS80360222122129617032.52510 + 10
SPF210LS29146382122130421032.52514 + 14
SPF210RS80360302122131221032.52514 + 14

Poznámka:

Spojky vaznice a krokve v párech

SPF...R - spojky vaznice a krokve - pravá

SPF...L - spojky vaznice a krokve - levá

Tragfähigkeit

Art. nr. Charakteristische Werte der Tragfähigkeit / 2 SPF pro Anschluss [kN]
Anzahl CNA4.0x40 / je Schenkel
4   (min. HT* = 88) 5   (min. HT* = 98) 7   (min. HT* = 118)
R1,k R2/3,k R1,k R2/3,k R1,k R2/3,k
SPF170LS8.52.7min (11.5 ; 12/kmod)3.5--
SPF170RS8.52.7min (11.5 ; 12/kmod)3.5--
SPF210LS8.52.7min (11.5 ; 12/kmod)3.5min (19.3 ; 14/kmod)4.7
SPF210RS8.52.7min (11.5 ; 12/kmod)3.5min (19.3 ; 14/kmod)4.7

*) HT = minimální výška nosníků

Při použití 4 spojek, může být zatížení dvojnásobné

Instalace

Instalace

Befestigung

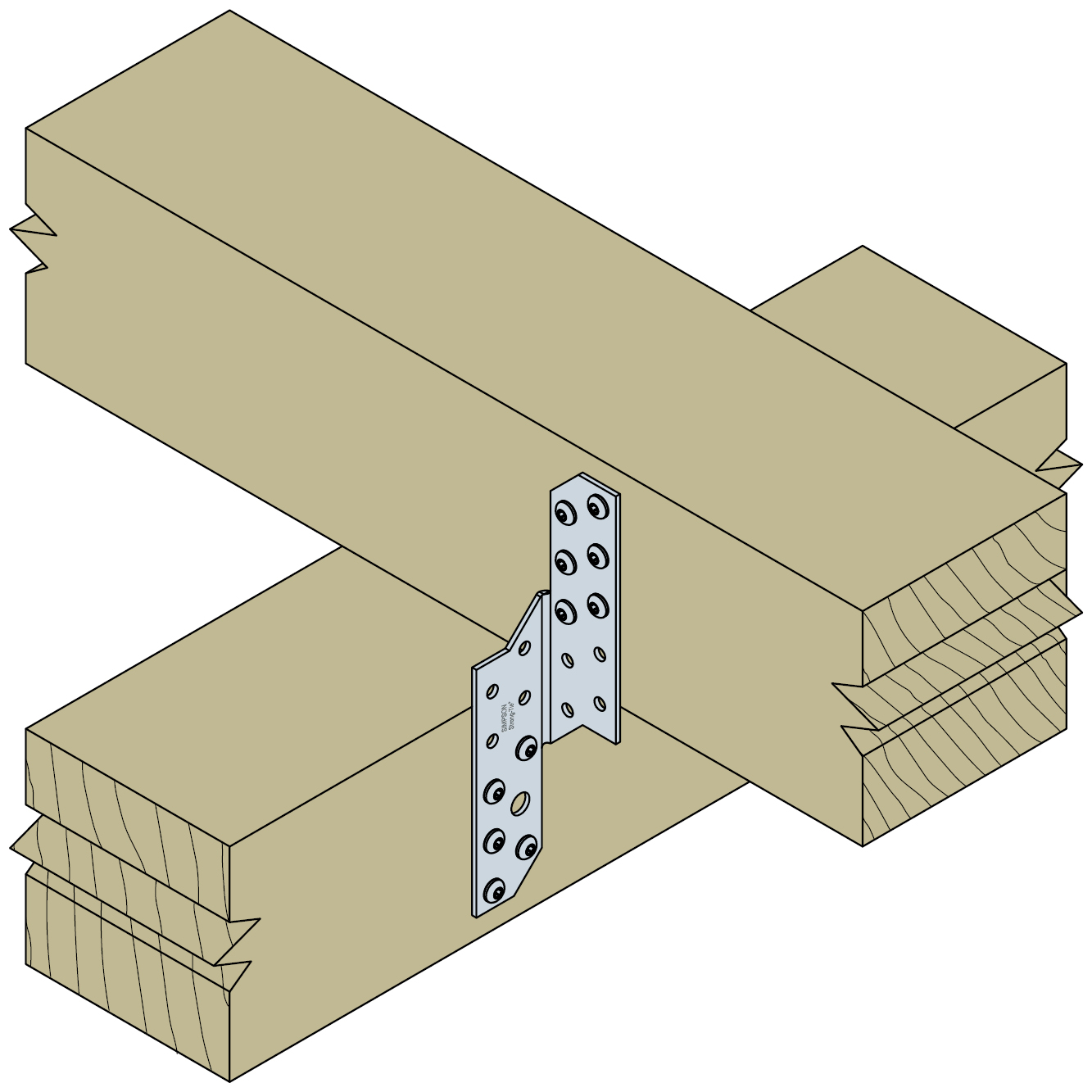

  • Pro upevnění nerezovými hřebíky, šrouby nebo čepy srovnatelně kvalitní oceli, je nutné použít, aby se zabránilo galvanické korozi.
