Spojka vaznice-krokev PFU

PFU spojky mohou být použity pro ztužení křížení trámů. Podobně, horizontální síly mohou být absorbovány.

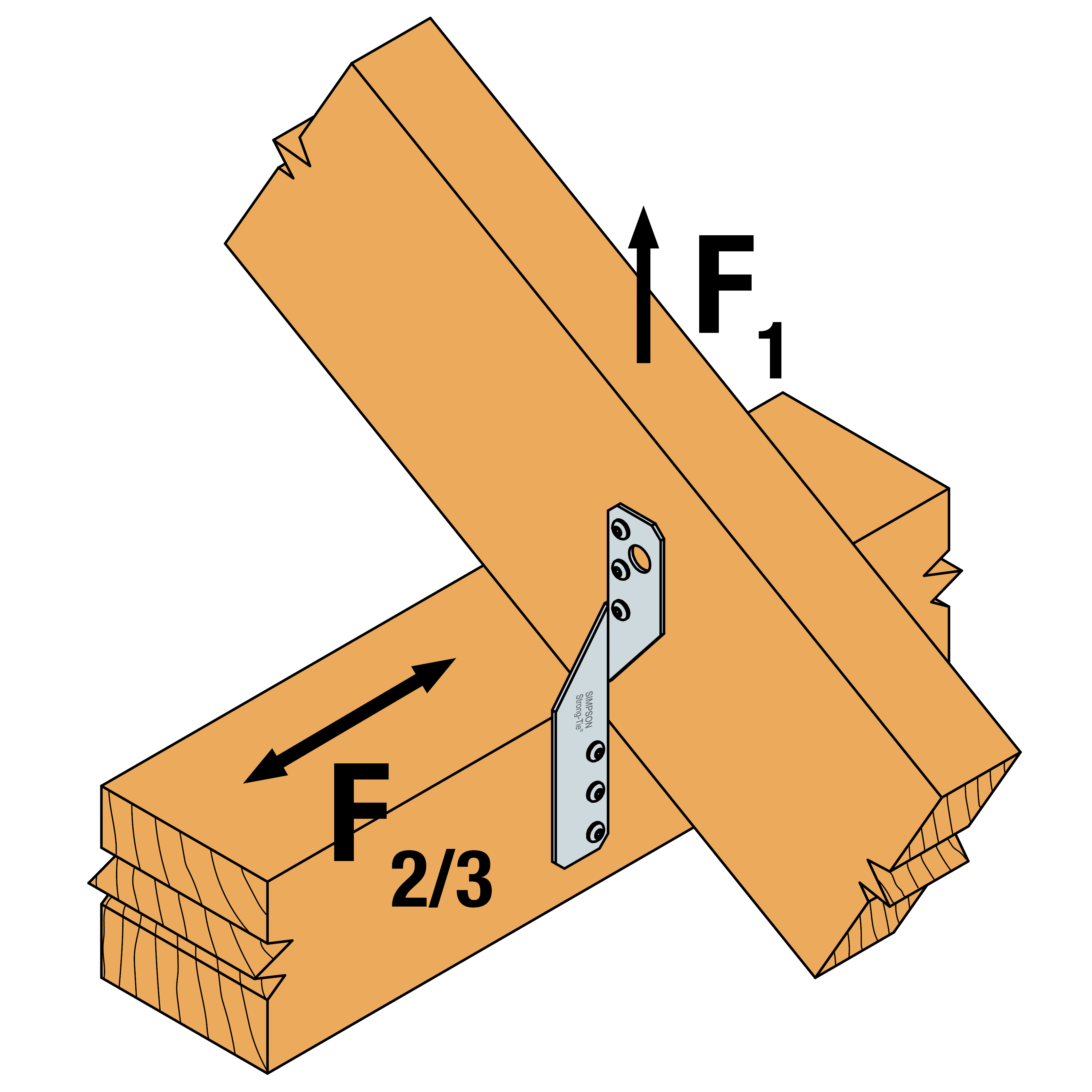

Závislé na zatížení lze použít 2 nebo 4 spojky na spoj. Připojení jsou 2 vlevo a 2 vpravo na spoj
PFU se prodávají v sadách.

Označení CE
ETA
Servisní třída 2

Podrobnosti produktu

Obrázky

Vlastnosti

Materiál

Kvalita oceli:

S250GD+Z275 dle norem DIN EN10346

Ochrana proti korozi:

275 g/m pozinkováno z obou stran cca 20mm

Výhody

  • Navržena tak, aby odolala zatížení tahem, další zatížení možné v horizontálních směrech.
  • Instalace možná 2 nebo 4 spojky na připojení.
  • Nízký počet hřebíků, 1-řada otvorů každá noha.
  • Instalace jednodušší

Aplikace

Použitelné materiály

Dřevo, výrobky ze dřeva

Oblast použití

  • Dřevo / dřevěné spoje, především v protínajících střešních konstrukcí.

Technické údaje

Rozměry

Rozměry

Art. nr. DB. nr. NOBB nr. Abmessungen [mm] Löcher
A B t Ø n
PFU170510456144492696170302.053 + 3
PFU210538535142290284210302.054 + 4
PFU250126463144492700250302.055 + 5

Charakt. hodnoty nosnosti

Art. nr. Karakteristisk bæreevne, 2 bjælkeankre pr. samling [kN]
CNA4,0x40 [2 søm pr. flig] CNA4,0x40 [3 søm pr. flig] CNA4,0x40 [4 søm pr. flig] CNA4,0x40 [5 søm pr. flig]
R1,k - min af: R2,k=R3,k - min af: R1,k - min af: R2,k=R3,k - min af: R1,k - min af: R2,k=R3,k - min af: R1,k - min af: R2,k=R3,k - min af:
PFU1705.5; 10.4/kmod0.8;9.5; 10.4/kmod2.0----
PFU210--9.6; 14.6/kmod1.513.6: 14.6/kmod3.1--
PFU250----13.6; 14.6/kmod2.617.6; 14.6/kmod4.5

Kombinované hodnoty:



Instalace

Instalace

Instalace

  • Jsou připevněny hřebíky CNA4,0xL  nebo CSA5,0xL šrouby.

Certifikace

Evropské technické posouzení (ETA)

Knihovna CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Žádné položky k dispozici.
Žádné položky k dispozici.
Žádné položky k dispozici.
