275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm
Vorteile
Die SFH Sparrenfußverbinder dienen der Befestigung von Binderuntergurten an Fußschwellen. Das Lochmuster im Binderschenkel ist so angelegt, dass sich die Nägel oder Schrauben der beiden Seiten nicht treffen. Dadurch ist der Typ SFH für Binderbreiten ab 40 mm geeignet
Die SFHS/SFHM Sparrenfußverbinder dienen der Befestigung von Binderuntergurten an Fußschwellen. Sie eignen sich für Binderbreiten ab 95 mm – oder mehrfache Binder mit einer Einzelbreite ab 46 mm. Eine Mindestabmessung (B×H) der Fußschwelle von 160×60 mm wurde bei der Entwicklung vorausgesetzt
Der SFHS/SFHM Sparrenfußverbinder kommt dann zum Einsatz, wenn die Tragfähigkeit des SFM Sparrenfußverbinders nicht ausreicht. Sie können auch für den Anschluss von Sparren an Fußpfetten angewandt werden
Aplikace
Anwendbare Materialien
Auflager:
Holz, Holzwerkstoff
Aufzulagerndes Bauteil:
Holz, Holzwerkstoff
Anwendungsbereich

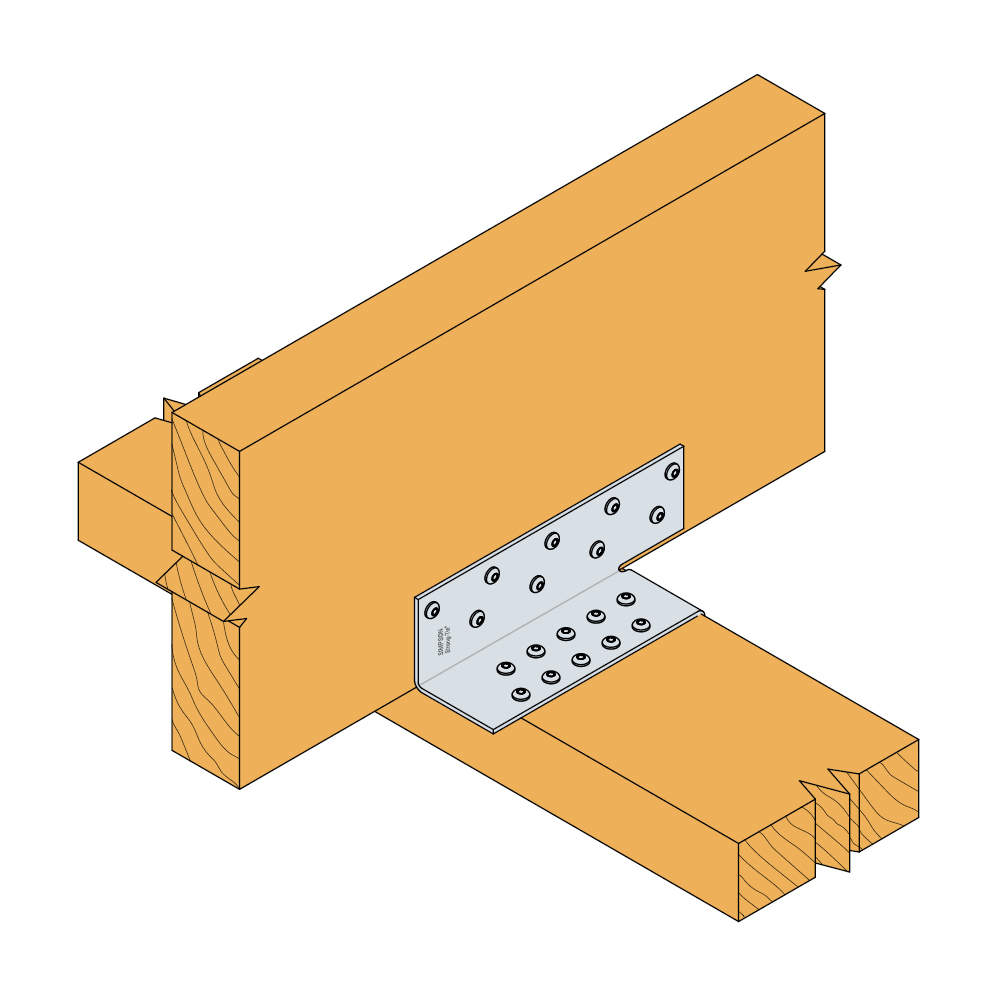

Die SFN / SFH / SFHM / SFHS Sparrenfußverbinder koppeln zwei kreuzweise übereinander liegende Hölzer schubfest miteinander.
Die Schubkraft kann nur in eine vorgegebene Richtung wirken.
Technické údaje
Rozměry
Abmessungen
Art. nr.
Abmessungen [mm]
Löcher Befestigungsmittel
A
B
C
D
E
t
SFN
177
139
53
53
39
2
20 Ø5
SFM
260
169
73
73
91
2
43 Ø5
SFH
270
159
45
60
27
-
19 Ø5
SFHM
270
159
63
60
27
-
36 Ø5
SFHS
260
140
108
75
50
-
62 Ø5
Tragfähigkeiten
Art. nr.
Nägelanzahl je Verbinder
Charakteristische Werte der Tragfähigkeit R1,k / 2 Verbinder pro Anschluss [kN]
CNA4,0x35
mit CNA4,0x40
mit CNA4,0x50
mit CNA4,0x60
SFN
1 + 10 + 9
25.2
27.6
33.3
35.5
SFM
2 + 21 + 20
58.8
63.6
74.8
79
SFH
10 + 9
-
27.7
33.5
35.7
SFHM
18 + 18
-
51.6
61.2
64.8
SFHS
7 + 30 + 25
-
79.9
96.7
102.9
Bemessung
Es ist nachzuweisen:
Instalace
Instalace
Befestigung
Der Anschluss von SFH,SFHS und SFHM wird mit CNA4,0xℓ Nägeln oder CSA5,0xℓ Schrauben ausgeführt
Společnost Simpson Strong-Tie® vyrábí a prodává inovativní dřevěné konstrukční spojovací prvky, hřebíky a šrouby s cílem učinit dřevěné konstrukční spojovací prvky bezpečnějšími, pevnějšími a účinnějšími.
Již od roku 1956 je jádrem našeho poslání vyvíjet stále lepší stavební výrobky a technologie a poskytovat našim zákazníkům výjimečné služby a podporu.
