Skrytá trámová botka BT4
Botky slouží jako nosiče skrytých sil mezi sekundárními svazky hlavních nosníků a sloupů.
Podrobnosti produktu
Vlastnosti
Materiál
Kvalita oceli:
S 250 GD+Z 275 dle norem DIN EN 10346
Ochrana proti korozi:
275 g/m pozinkováno z obou stran cca 20mm
Vorteile
- toto spojení lze provést až do 45 °.

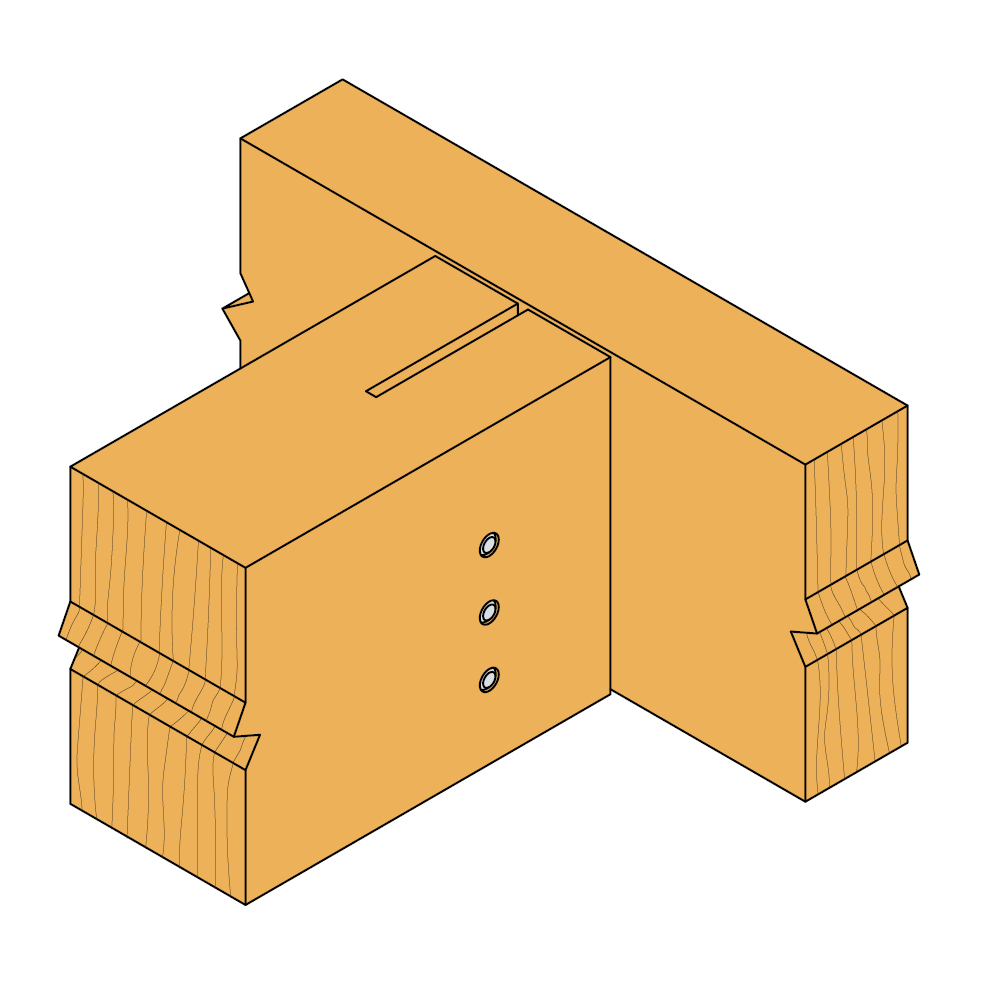

- botky BT4 jsou vhodné zejména pro spojení dřevo-dřevo, ve kterém jsou vlákna, která je kolmá (např sloupce)

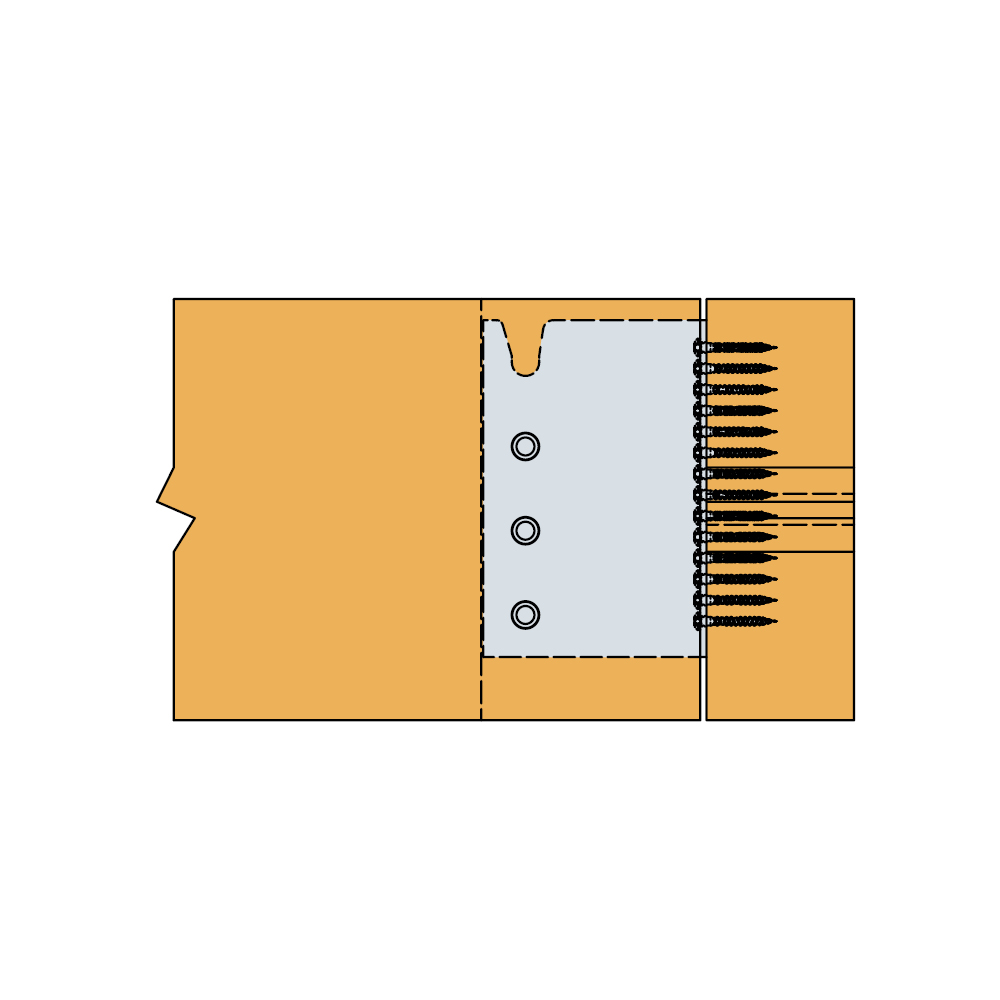

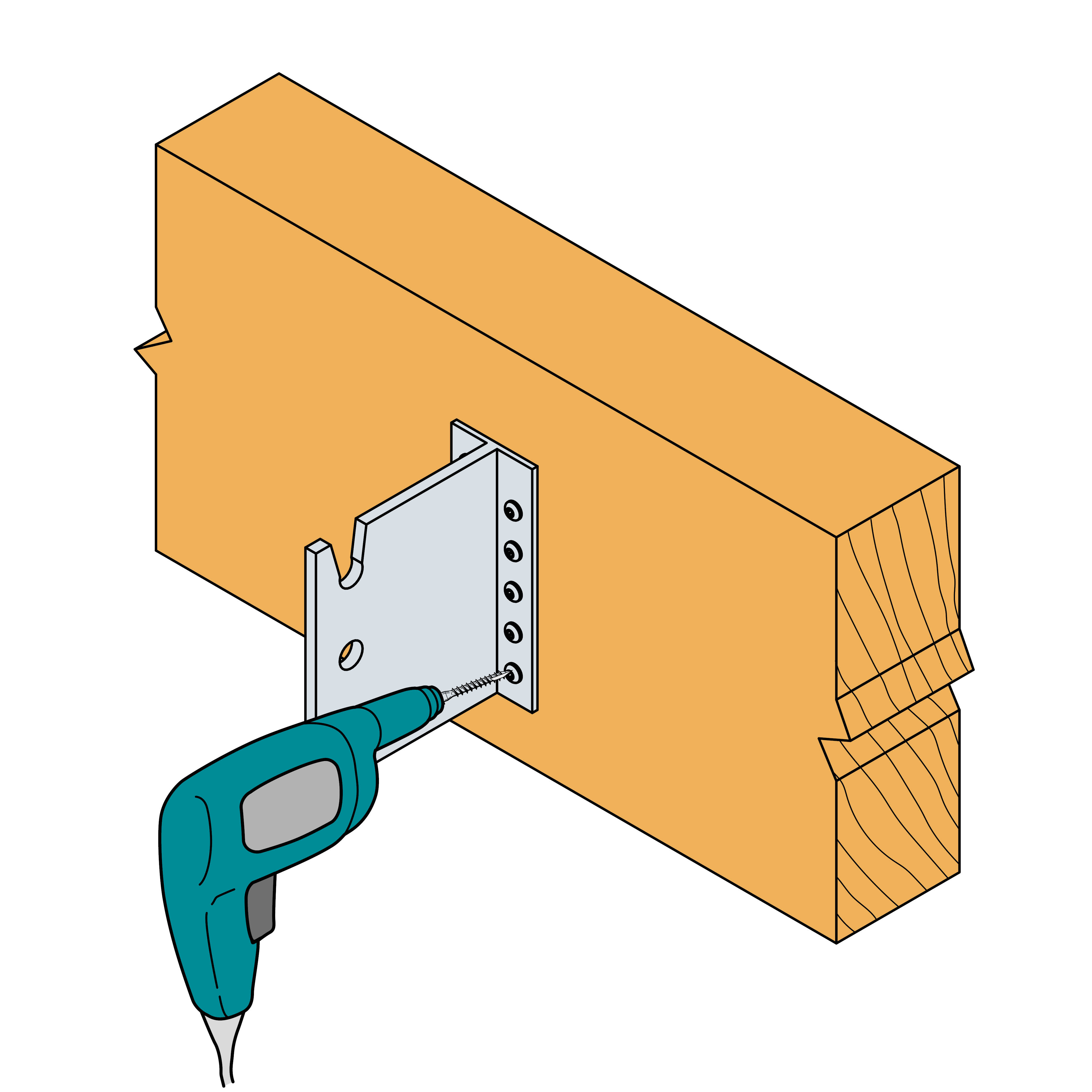

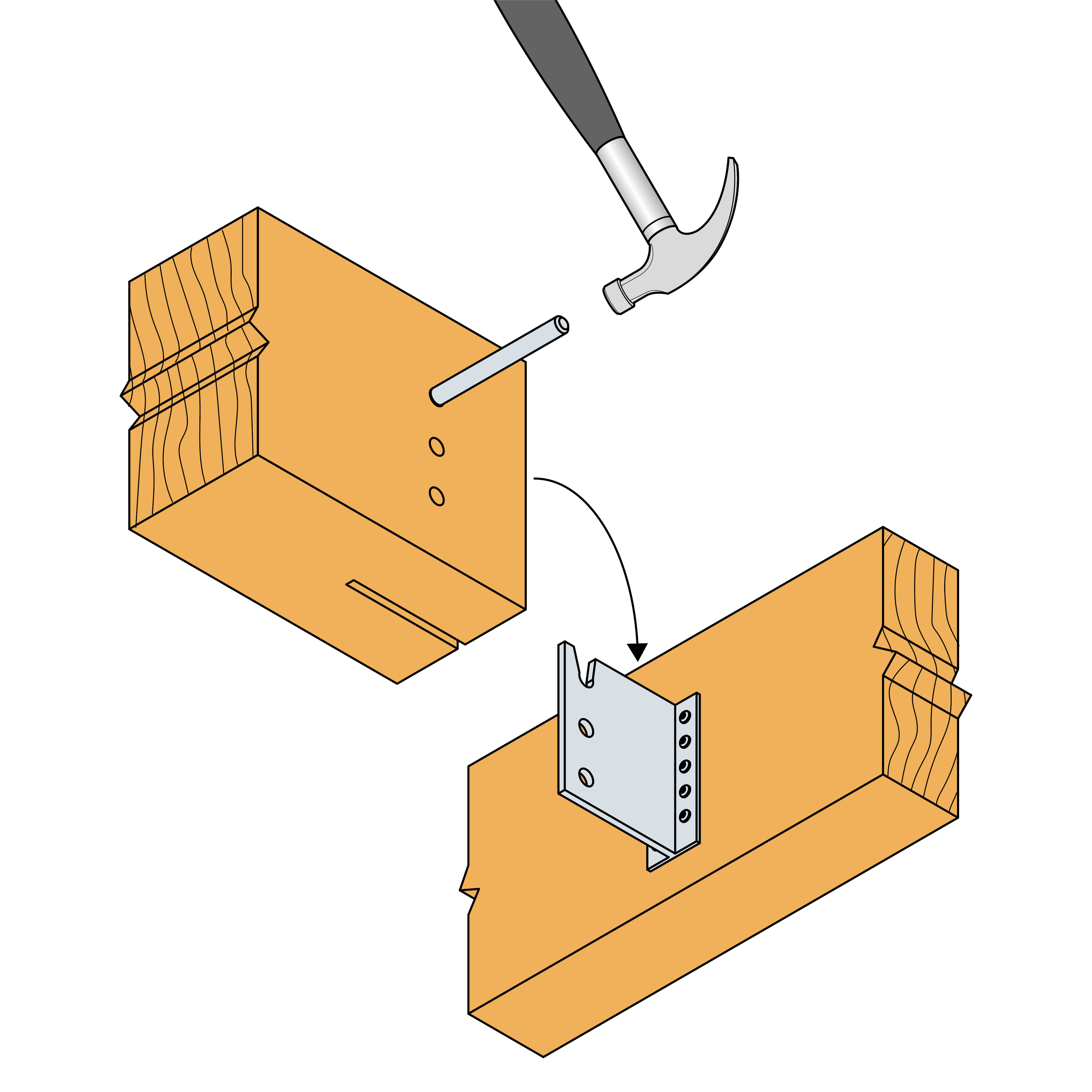

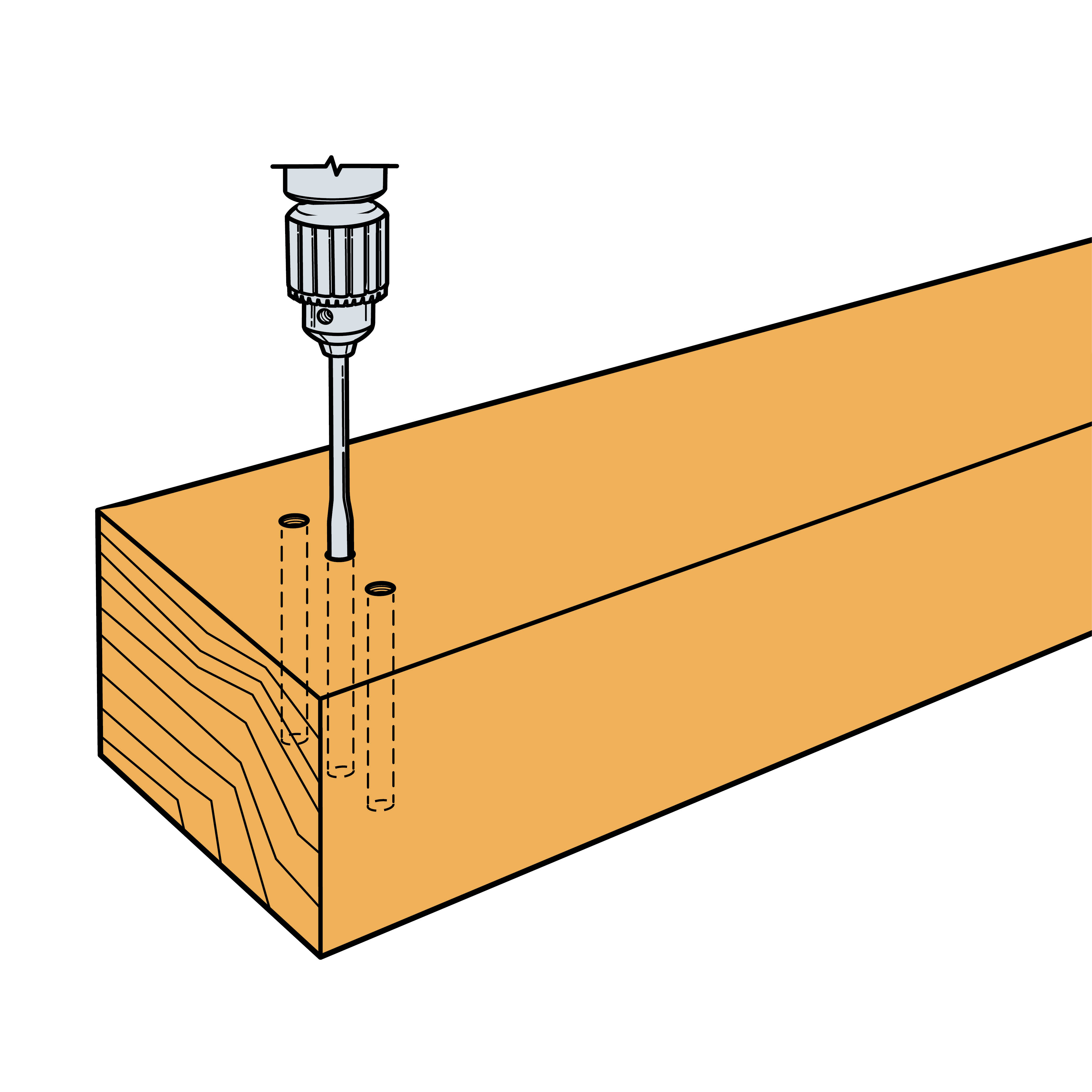

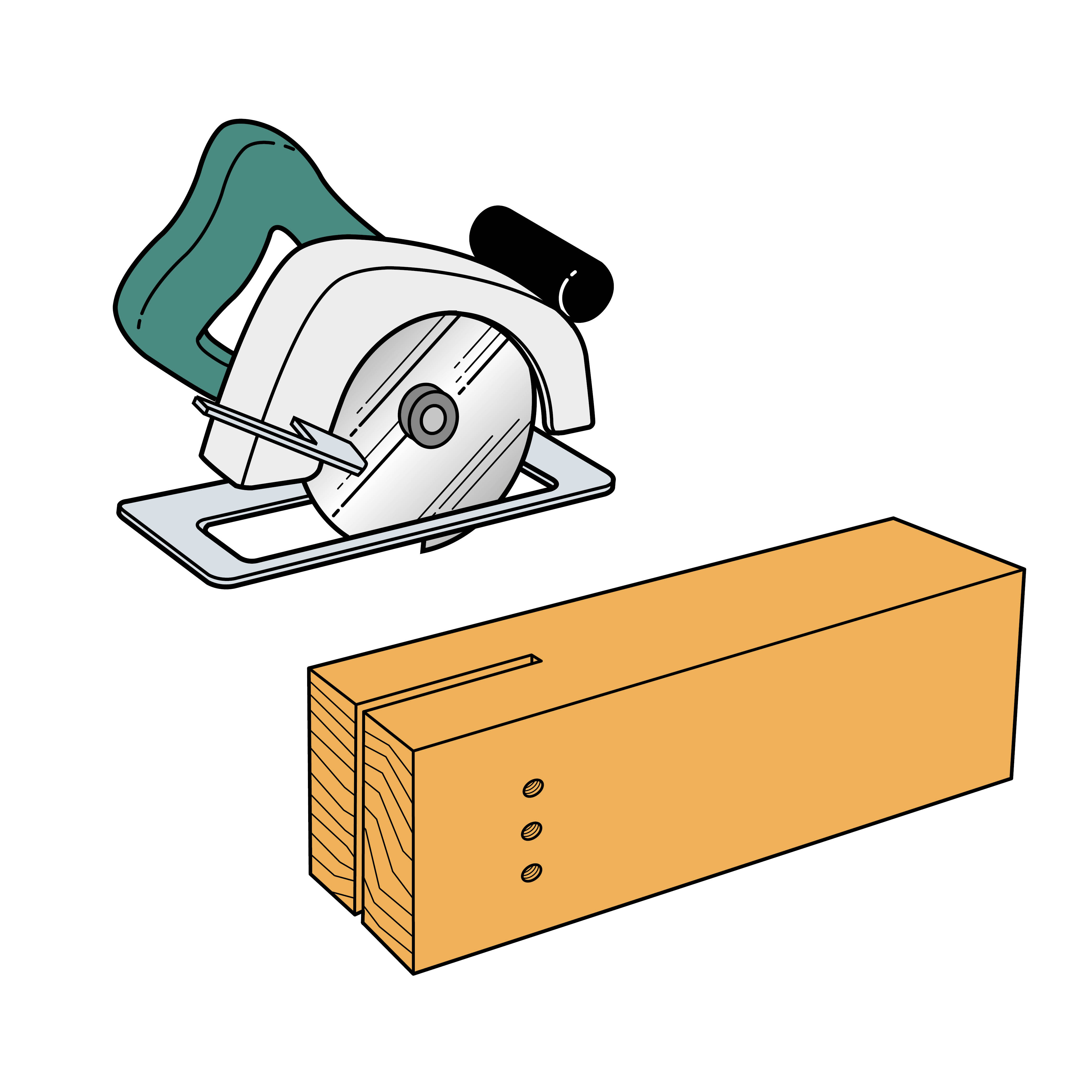

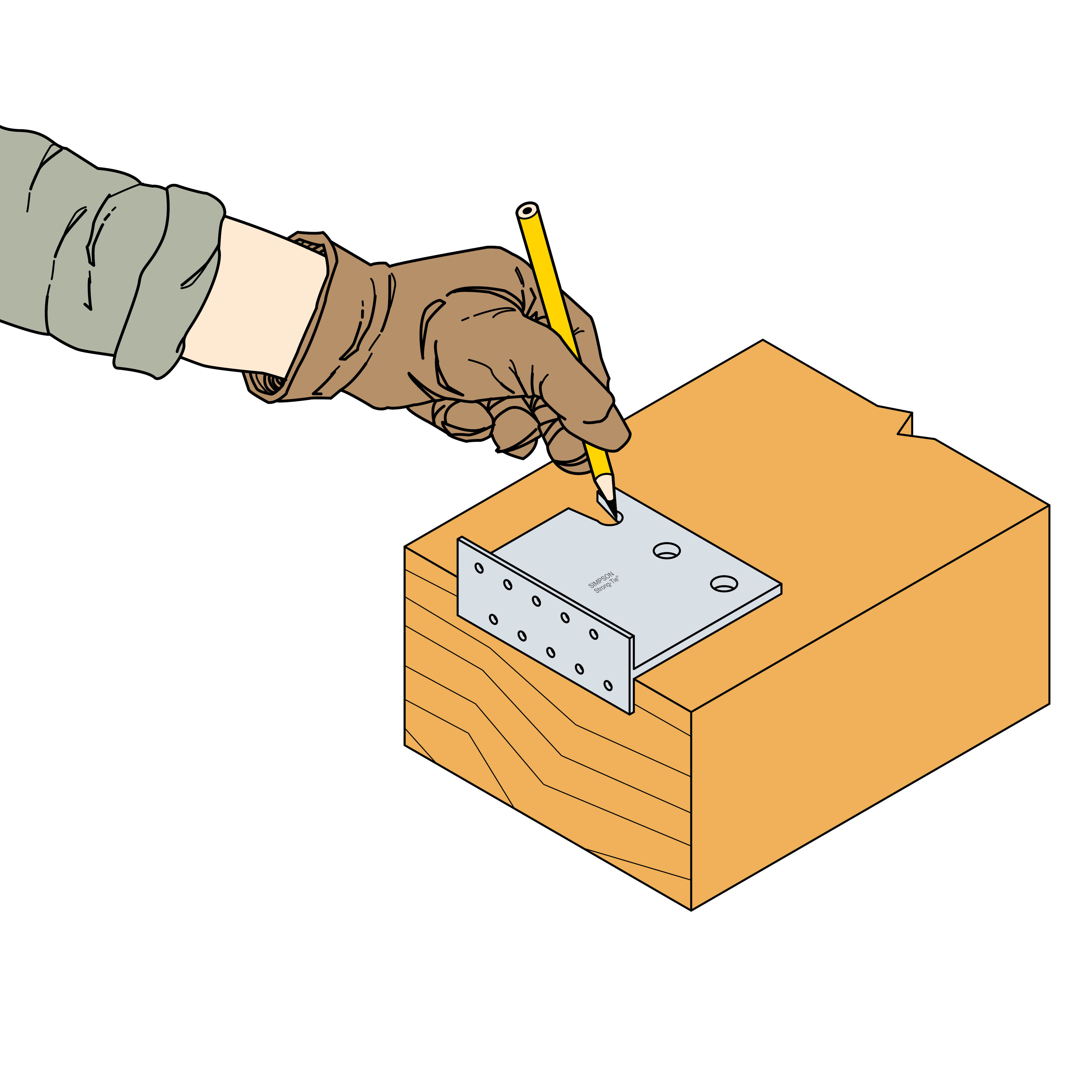

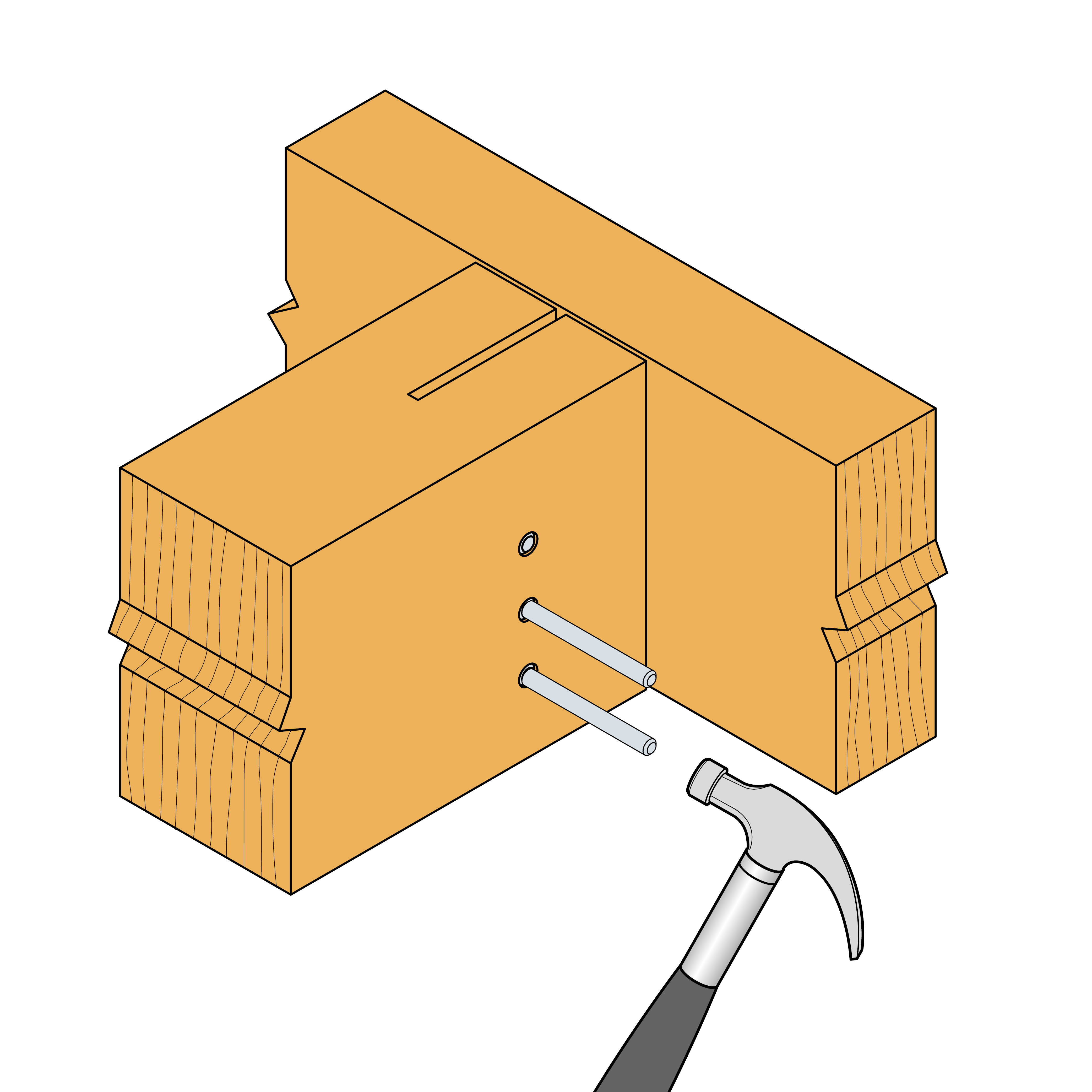

- montážní otvor umožňuje bezpečné a pohodlné zavěšení nosníku.
- u této botky není potřeba přídavné podpěry
- požární ochrany podle DIN 4102.
Aplikace
Anwendungsbereich
Dřevo, výrobky ze dřeva
Scope
Pro připojení sekundárních nosníků ze dřeva nebo dřevěných materiálů do hlavní nosné konstrukce ze dřeva / dřevěných materiálů
Technické údaje
Rozměry a typické hodnoty
Art. nr. | Rozměry a typické hodnoty [mm] | Rozměry vedlejšího nosníku [mm] | Otvory hlavy | Otvory trámu | |||||
---|---|---|---|---|---|---|---|---|---|
A | B | C | t1 | t2 | Šířka | Výška [mm] | Ø5 | Ø13 | |
Výška [mm] | Min β=0 | ||||||||
BT4-90 | 90 | 103 | 61 | 3 | 6 | 60 | 90 | 16 | 4 (Ø8.5) |
BT4-120 | 120 | 103 | 61 | 3 | 6 | 60 | 152 | 20 | 3 |
BT4-160 | 160 | 103 | 61 | 3 | 6 | 60 | 192 | 28 | 4 |
BT4-200 | 200 | 103 | 61 | 3 | 6 | 60 | 232 | 36 | 5 |
BT4-240 | 240 | 103 | 61 | 3 | 6 | 60 | 272 | 44 | 6 |
Kombinované hodnoty:
Charakteristické nosnosti - Dřevěný trám na dřevěný trám
Art. nr. | Charakteristické nosnosti - Dřevěný trám na dřevěný trám - plné hřebování | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Upevňovací prvky | Charakteristické kapacity - dřevo C24 [kN] | |||||||||||||||
Hlava | Trám | R1,k | R2,k | |||||||||||||
Množství | Typ | Množství | Typ | Dowels length [mm] | Dowels length [mm] | |||||||||||
60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
BT4-90 | 16 | CNA4.0x50 | 4 | STD8 | 10.8 | 11.8 | 12.9 | 13.7 | 13.7 | 13.7 | 8.1 | 8.9 | 9.7 | 10.3 | 10.3 | 10.3 |
BT4-120 | 20 | CNA4.0x50 | 3 | STD12 | 17.3 | 18.2 | 19.4 | 20.7 | 22.3 | 23.9 | 11.5 | 12.1 | 12.9 | 13.8 | 14.9 | 15.9 |
BT4-160 | 28 | CNA4.0x50 | 4 | STD12 | 28 | 29.5 | 31.2 | 33.3 | 35.7 | 38.2 | 21 | 22.1 | 23.4 | 25 | 26.8 | 28.6 |
BT4-200 | 36 | CNA4.0x50 | 5 | STD12 | 39.8 | 41.9 | 44.3 | 47.2 | 50.4 | 53.9 | 31.8 | 33.5 | 35.4 | 37.8 | 40.3 | 43.1 |
BT4-240 | 44 | CNA4.0x50 | 6 | STD12 | 52.2 | 54.9 | 57.9 | 61.7 | 65.9 | 70.3 | 43.5 | 45.8 | 48.2 | 51.4 | 54.9 | 58.6 |
Šířka vedlejšího nosníku=délka kolíku
Pro trámy se sklonem β se musí nosnost násobit koeficientem (faktorem).
β | 0° | 15° | 30° | 45° |
Faktor (koeficiet) | 1.0 | 0.95 | 0.9 | 0.85 |
R2,k nosnost může být měřena jako R2,k = R1,k x (počet kolíků - 1) / (počet kolíků).
U horního kolíku se nepřihlíží ke zvedací síle, protože je umístěn v otevřeném otvoru.
Další informace naleznete v ETA.
Charakteristické nosnosti - Dřevěný trám na dřevěný trám - R3.k a R4.k
Art. nr. | Charakteristické nosnosti - Dřevěný trám na dřevěný trám - plné hřebování | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Upevňovací prvky | Charakteristické kapacity - dřevo C24 [kN] | ||||||||||
Hlava | Trám | R3,k | R4,k | ||||||||
Množství | Typ | Množství | Typ | Dowels length [mm] | |||||||
60 | 80 | 100 | 120 | 140 | 160 | ||||||
BT4-90 | 16 | CNA4.0x50 | 4 | STD8 | 1.5 | 1.9 | 2.3 | 2.7 | 3.1 | 3.6 | 7.8 |
BT4-120 | 20 | CNA4.0x50 | 3 | STD12 | 2.2 | 2.9 | 3.5 | 4.2 | 4.8 | 5.6 | 9.8 |
BT4-160 | 28 | CNA4.0x50 | 4 | STD12 | 2.9 | 3.6 | 4.4 | 5.3 | 6.2 | 7 | 13.7 |
BT4-200 | 36 | CNA4.0x50 | 5 | STD12 | 3.5 | 4.4 | 5.4 | 6.4 | 7.4 | 8.4 | 17.6 |
BT4-240 | 44 | CNA4.0x50 | 6 | STD12 | 4.2 | 5.3 | 6.4 | 7.4 | 8.6 | 9.8 | 21.6 |
Šířka vedlejšího nosíku = délka tyčové hmoždinky.
Nosnosti R4.k se vztahují na všechny délky tyčových hmoždinek.
Charakteristické nosnosti - Dřevěný trám na dřevěný sloupek
Art. nr. | Product characteristic capacities - Timber beam to timber post - partial nailing | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Upevňovací prvky | Post width | Charakteristické kapacity - dřevo C24 [kN] | |||||||||||||||
Hlava | Trám | Výška [mm] | R1,k | R2,k | |||||||||||||
Množství | Typ | Množství | Typ | Dowels length [mm] | Dowels length [mm] | ||||||||||||
60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | ||||||
BT4-90 | 8 | CNA4.0x50 | 4 | STD8 | 86 | 9 | 9.9 | 10.9 | 11.6 | 11.6 | 11.6 | 6.8 | 7.4 | 8.2 | 8.7 | 8.7 | 8.7 |
BT4-120 | 12 | CNA4.0x50 | 3 | STD12 | 86 | 14.6 | 15.5 | 16.6 | 17.9 | 19.4 | 20.7 | 9.7 | 10.3 | 11.1 | 11.9 | 12.9 | 13.8 |
BT4-160 | 16 | CNA4.0x50 | 4 | STD12 | 86 | 22.9 | 24.4 | 26 | 27.9 | 30 | 32 | 17.2 | 18.3 | 19.5 | 20.9 | 22.5 | 24 |
BT4-200 | 20 | CNA4.0x50 | 5 | STD12 | 86 | 32 | 34.1 | 36.2 | 38.7 | 41.2 | 43.4 | 25.6 | 27.3 | 29 | 31 | 33 | 34.7 |
BT4-240 | 24 | CNA4.0x50 | 6 | STD12 | 86 | 41.6 | 44.3 | 46.8 | 49.7 | 52.3 | 53.2 | 34.7 | 36.9 | 39 | 41.4 | 43.6 | 44.3 |
Šířka vedlejšího nosníku=délka kolíku
Pro trámy se sklonem β se musí nosnost násobit koeficientem (faktorem).
β | 0° | 15° | 30° | 45° |
Faktor (koeficiet) | 1.0 | 0.95 | 0.9 | 0.85 |
Nosnosti této tabulky platí i pro částečné zahřebíkování - trám na trám.
R2,k nosnost může být měřena jako R2,k = R1,k x (počet kolíků - 1) / (počet kolíků).
U horního kolíku se nepřihlíží ke zvedací síle, protože je umístěn v otevřeném otvoru.
Další informace naleznete v ETA.
Charakteristické nosnosti - Dřevěný trám na dřevěný trám - R3.k a R4.k
Art. nr. | Product characteristic capacities - Timber beam to timber post - partial nailing | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Upevňovací prvky | Post width | Charakteristické kapacity - dřevo C24 [kN] | ||||||||||
Hlava | Trám | Výška [mm] | R3,k | R4,k | ||||||||
Množství | Typ | Množství | Typ | Dowels length [mm] | ||||||||
60 | 80 | 100 | 120 | 140 | 160 | |||||||
BT4-90 | 8 | CNA4.0x50 | 4 | STD8 | 86 | 1.5 | 1.9 | 2.3 | 2.7 | 2.7 | 2.7 | 3.9 |
BT4-120 | 12 | CNA4.0x50 | 3 | STD12 | 86 | 2.2 | 2.9 | 3.5 | 4.2 | 4.8 | 5.6 | 5.9 |
BT4-160 | 16 | CNA4.0x50 | 4 | STD12 | 86 | 2.9 | 3.6 | 4.4 | 5.3 | 6.2 | 7 | 7.8 |
BT4-200 | 20 | CNA4.0x50 | 5 | STD12 | 86 | 3.5 | 4.4 | 5.4 | 6.4 | 7.4 | 8.4 | 9.8 |
BT4-240 | 24 | CNA4.0x50 | 6 | STD12 | 86 | 4.2 | 5.3 | 6.4 | 7.4 | 8.6 | 9.8 | 11.8 |
Šířka vedlejšího nosíku = délka tyčové hmoždinky.
Nosnosti R4.k se vztahují na všechny délky tyčových hmoždinek.
