275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm
Vorteile
Bei der Befestigung einer Holzschwelle auf Beton tritt immer wieder das Problem der Verankerung der Schwelle auf. Wegen der oftmals sehr geringen Abstände zum Betonrand können die bauaufsichtlich zugelassenen Befestigungsmittel der einschlägigen Hersteller nicht – oder nur noch mit hoher Abminderung der zulässigen Kräfte bzw. Tragfähigkeiten eingesetzt werden. Mit den Schwellenhaltern wird dieser Nachteil behoben, indem sie die Montage der Anker in ausreichenden Abständen zur Betonkante ermöglichen.
Aplikace
Anwendbare Materialien
Auflager:
Beton, Stahl
Aufzulagerndes Bauteil:
Holz, Holzwerkstoff
Anwendungsbereich

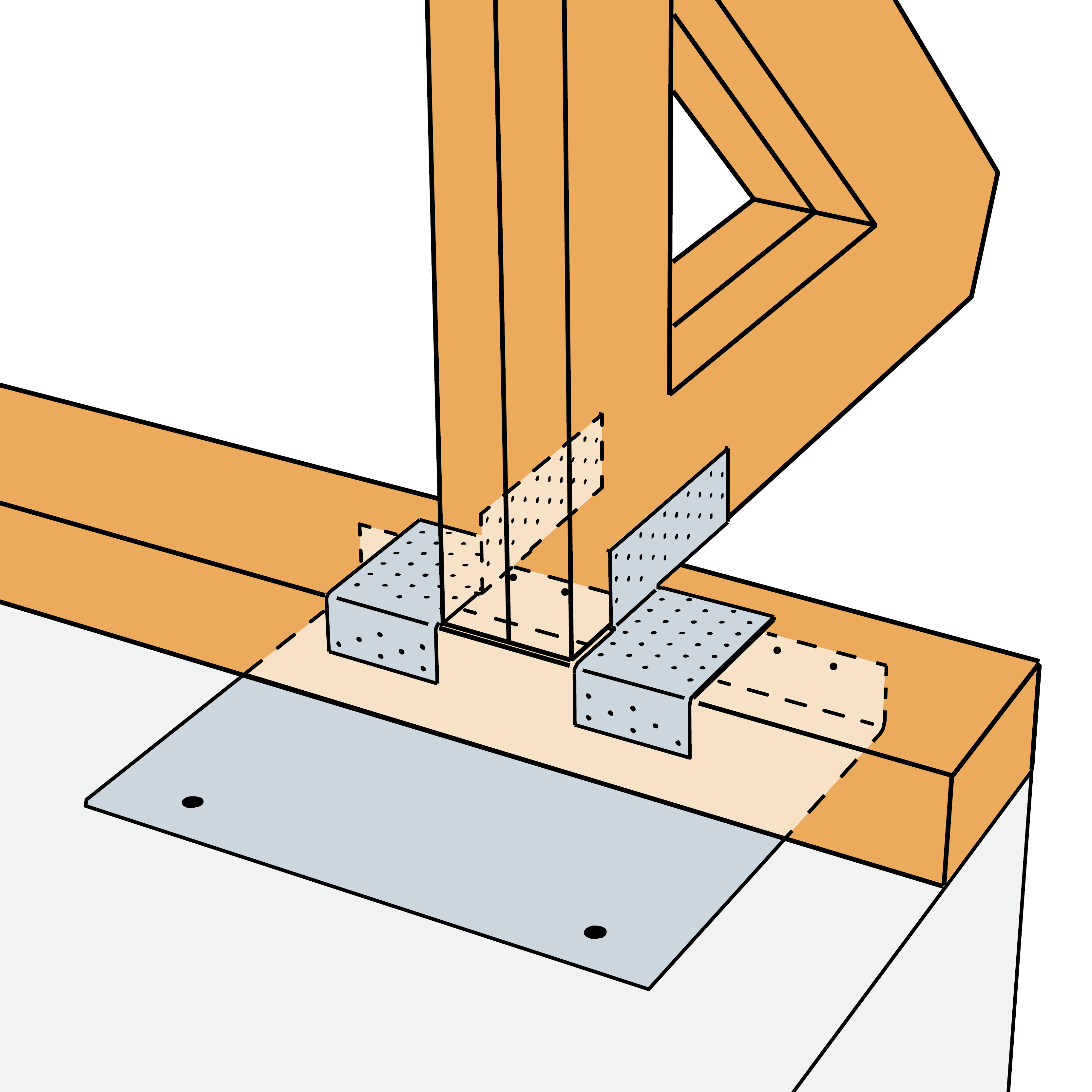

Die SHLM und SHLS Schwellenhalter gewährleisten die Weiterleitung der Kräfte in die Betondecke.
Technické údaje
Rozměry

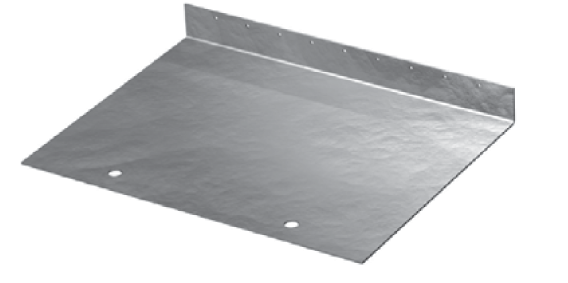

Abmessungen
Art. nr.
Abmessungen [mm]
Löcher Befestigungsmittel
A
B
C
Schenkel B
Schenkel C
Nägel/Schrauben
Bolzen
Nägel/Schrauben
Bolzen
SHLM
260
280
53
-
2 ø18
8 ø5
-
SHLS
500
387
52
-
2 ø18
9 ø5
-
Tragfähigkeiten: Holz-Beton Anschluss
Art. nr.
Charakteristische Werte der Tragfähigkeit R1,k [kN]
Befestigungsmittel
mit CNA4,0xL *
Schenkel C
Schenkel B
Anzahl
Typ
SHLM
8
2
Bolzenanker M16 **
20.7
SHLS
9
2
Bolzenanker M16 **
28.7
* unabhängig von der Nagelänge
** Bolzenanker z.B. WA, BOAX II oder gleichwertig, sind separat nachzuweisen.
Bemessung
Es ist nachzuweisen:
Der Nachweis der Befestigungsmitel im Beton/Stahl ist separat zu erbringen.
Instalace
Instalace
Befestigung
SHLM/ SHLS Schwellenhalter werden am Beton mit Ankerbolzen, an der Schwelle mit CNA Kammnägeln oder CSA Schrauben befestigt
