Ringkeildübel (A1)

Typ A 1

Ringdübel des Typs A1 sind Dübel besonderer Bauart als geschlossene Ringe mit einer linsenförmigen Querschnittsfläche in verschiedenen Durchmessern.

Technický list

Servisní třída 2

Hliník

Uvnitř

Podrobnosti produktu

Obrázky

Vlastnosti

Material

Aluminium-Gusslegierung EN AC-AlSi9Cu3(Fe) nach DIN EN 1706:2010
Ringdübel aus Aluminium dürfen nur in der Nutzungsklasse 1 und 2 verwendet werden

Vorteile

Die erforderlichen Fräsungen erlauben im Gegensatz zu anderen Dübeln besonderer Bauart einen nur geringen Kraftaufwand beim Einbau.

Aplikace

Anwendbare Materialien

Vollholz, Stahl

Anwendungsbereich

Ringdübel des Typs A1 werden zur Kraftübertragung bei Holz-Holz Verbindungen eingesetzt.
Sie dürfen für Anschlüsse an Vollholz, Brettschichtholz, Balkenschichtholz und Furnierschichtholz verwendet werden.
Hirnholzanschlüsse, z.B. als Stützen- Pfetten Verbindung sind ebenso wie seitliche Anschlüsse möglich.

Technické údaje

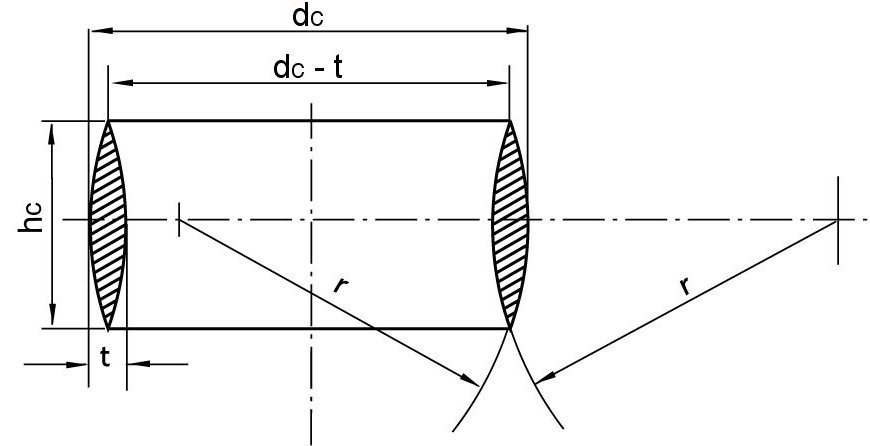

Rozměry - Kruhový konektor A1

Rozměry

Reference	Rozměry konektoru[mm]
	Other			Abmessungen[mm]
	Typ	Qty per Box	Hmotnost[kg]	Tloušťka[mm]	Průměr	Výška [mm]	Poloměr
					Vnější	Celkem	r[mm]
					dc[mm]	hc[mm]	r[mm]
A1-65-B	A1	50.0	0.06	5	65	30	50
A1-80-B	A1	50.0	0.08	6	80	30	50
A1-95-B	A1	50.0	0.098	6	95	30	60
A1-126-B	A1	50.0	0.13	6	126	30	60
A1-128-B	A1	25.0	0.28	8	128	45	60
A1-160-B	A1	25.0	0.34	10	160	45	60
A1-190-B	A1	20.0	0.5	10	190	45	60

Minimální vzdálenosti a charakteristické hodnoty

Reference	Rozměry konektoru[mm]	Shear connectors capacity
	Other	Tloušťka vybraného řeziva[mm]		Min. vzdálenosti[mm]						Typický střihový odpor (odpor šroubu není zahrnut)[kN]
	Typ	t₁[mm]	t₂[mm]	Rozestupy kolmé ke směru vláken	od zatíženého konce	od nezatíženého konce	od zatížené hrany	od nezatížené hrany	Rozestupy rovnoběžné se směrem vláken	Rv.ₖ[kN]	Rv.₃₀.ₖ[kN]	Rv.₆₀.ₖ[kN]	Rv.₉₀.ₖ[kN]
	Typ	t₁[mm]	t₂[mm]	a₂[mm]	a₃.ₜ[mm]	a₃.c α=₉₀°[mm]	a₄.ₜ α=₉₀°[mm]	a₄.c[mm]	a₁ α=₀°[mm]	Rv.ₖ[kN]	Rv.₃₀.ₖ[kN]	Rv.₆₀.ₖ[kN]	Rv.₉₀.ₖ[kN]
A1-65-B	A1	45	75	78	130	130	52	39	130	18.3	16.8	14.4	13.4
A1-80-B	A1	45	75	96	160	160	64	48	160	25	22.9	19.5	18.1
A1-95-B	A1	45	75	114	190	190	76	57	190	32.4	29.5	25	23.2
A1-126-B	A1	45	75	152	252	252	100.8	75.6	252	49.5	44.7	37.5	34.7
A1-128-B	A1	67.5	112.5	154	256	256	103	76.8	256	50.7	45.8	38.4	35.5
A1-160-B	A1	67.5	112.5	192	320	320	128	96	320	70.8	63.5	52.7	48.5
A1-190-B	A1	67.5	112.5	228	380	380	152	114	380	91.7	81.7	67	61.5

Daná charakteristická střižná odolnost per konektor per střižná rovina R_v.k se vypočítá na základě minimálních vzdáleností uvedených v této tabulce a pro třídu dřeva C24. Tuto kapacitu lze zvýšit vyšší třídou řeziva (viz k₃ faktor v souladu s EN1995). Tuto kapacitu lze také snížit/zvýšit pomocí a_3.t (viz k₂ faktor v souladu s EN1995). Nižší t₁ nebo t₂ viz EN1995. Charakteristická střižná odolnost šroubů není zahrnuta a používá se pouze pro utahování.
