C2KS

Připojovací pás do zdi C2KS

Pro připojení nových zděných stěn do stávajících struktur.C2KS je spojovací systém, který lze použít s většinou populárních bloků a zděných formátů v renovaci a nových stavebních pracích Časově úsporné řešení pro připojení nových stěn do stávajících struktur. Schválené pro budování výšky až 8 m UK Patent 2304747.

Technický list
Servisní třída 3
Servisní třída 3
EPD
EPD

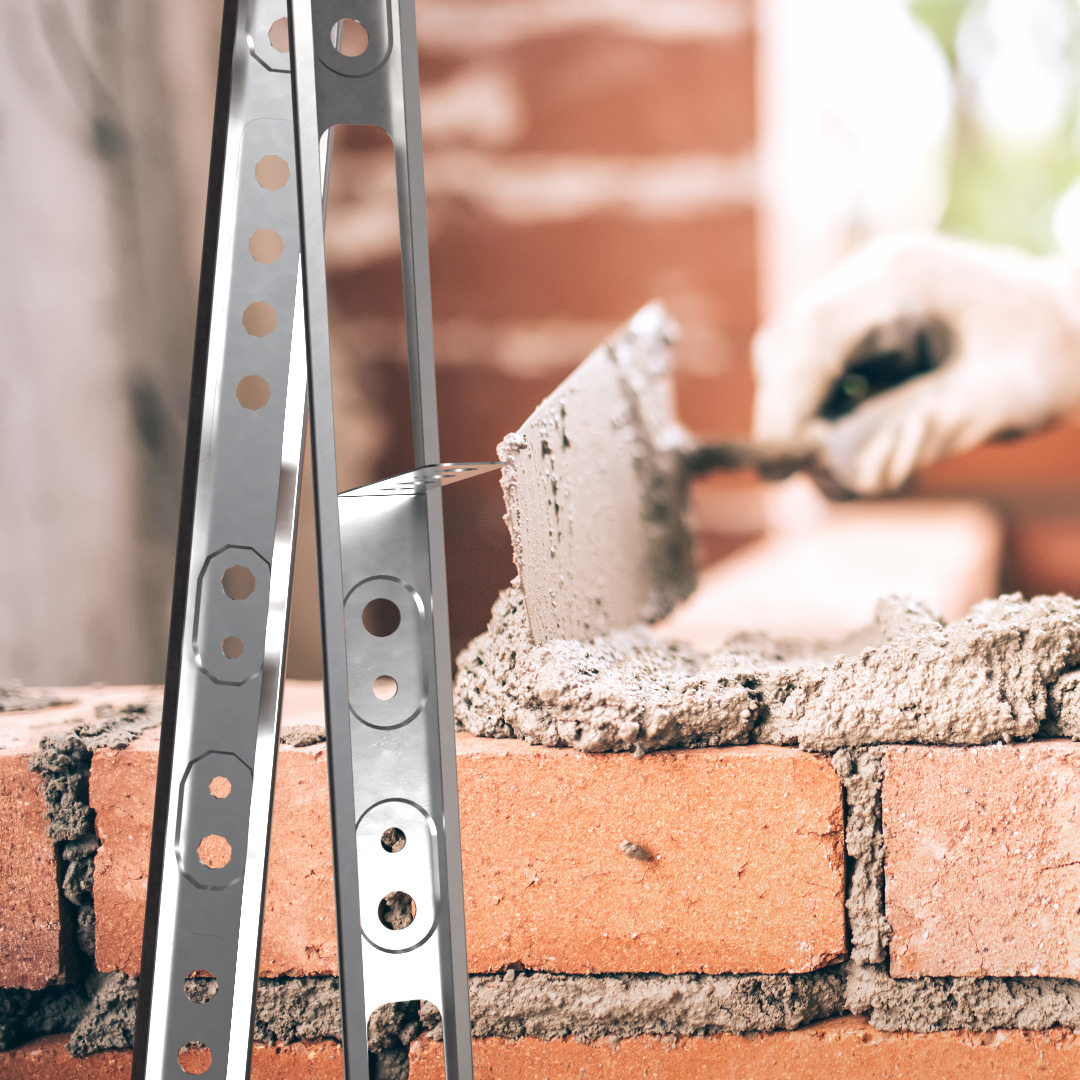

C2KS_SSTBP_homepage_GB_en

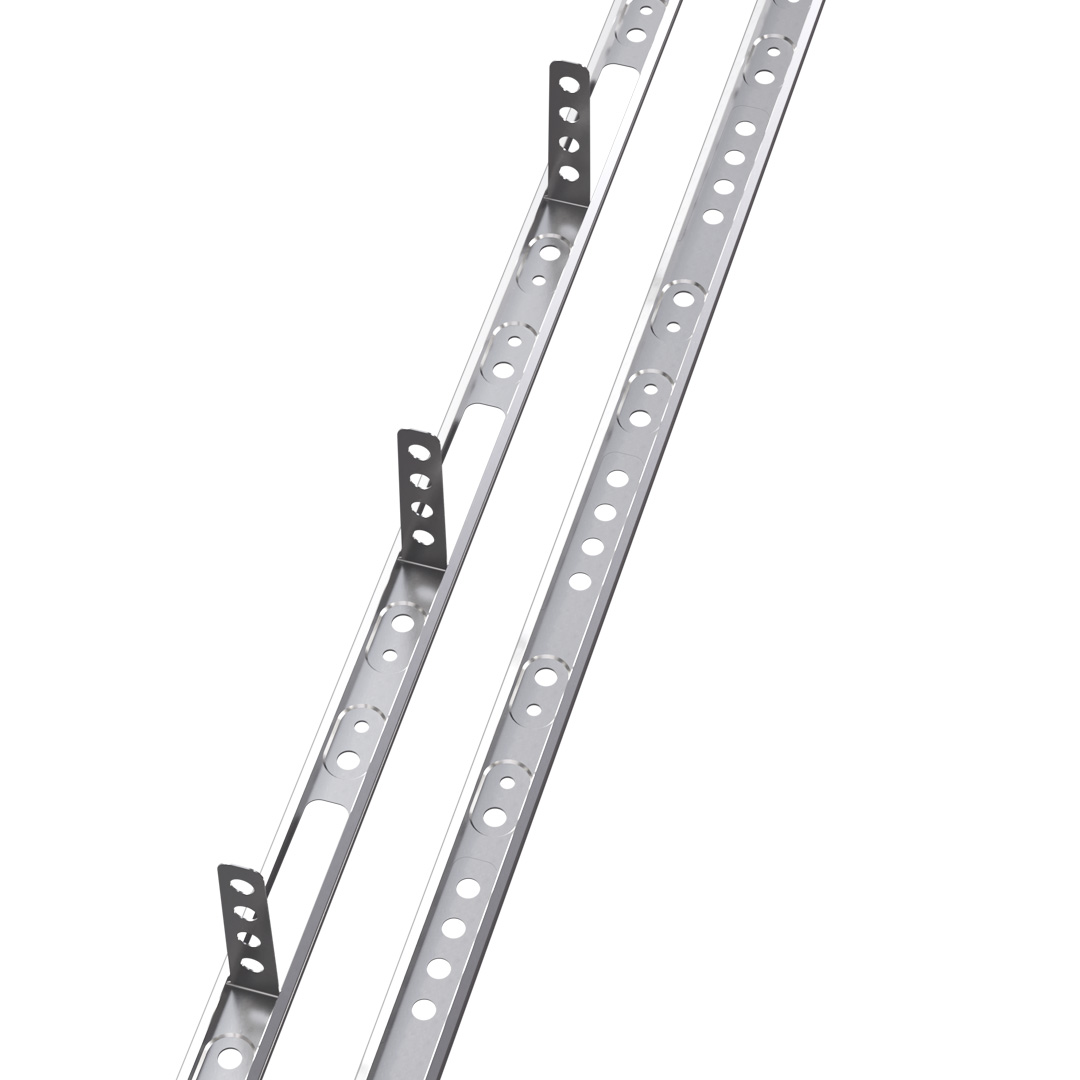

C2KS main image

Podrobnosti produktu

Obrázky


Vlastnosti

Material

  • Nerez ocel

Vorteile

  • Pro připojení stěn
  • Výšky od podlahy až 2,75 m
  • Schválené pro stavební výšky až 8 m
  • Profil C2KS může být použit v tloušťkách zdiva od 60mm
  • Časově úsporné řešení pro připojení nových stěn do stávajících struktur.
  • Až 10 mm vertikální pohyb je možný
  • Výškově nastavitelná kotevní deska na různé velikosti kamene.
  • Vhodný pro připojení zdiva na dřevěné konstrukce.
  • Snadné použití
  • Snadný pohyb a velikost

Aplikace

Anwendbare Materialien

  • Zdivo s horizontálními spárami

Anwendungsbereich

  • C2KS je spojovací systém, který lze použít s většinou populárních bloků a zděných formátů v renovaci a nových stavebních pracích

Technické údaje

Rozměry a typické hodnoty

Rozměry

Rozměry a typické hodnoty
Referencekonektor rozměryMasonry únosnost
ostatnírozměrypočet of Fasteners
hmotnost[kg]šířka of the bearing joint lugsOverall délka **)Recommended šířka of the wall to be connected *)počet of fixings
C2KS0.8402 x 1118 = 223660 - 2506

*) Bei größeren Wandicken wird die Verwendung von 2 Schienen empfohlen.

**) 1 Satz C2KS: 2 Schienen, Gesamtlänge = 2240 mm

Hodnoty pro připojení

ReferenceMasonry únosnost
charakteristická únosnost[N]
smyk
Rated hodnota smyk pevnost ***)[kN]
C2KS3.5

***) Empfohlener Wert für VMz Steinfestigkeit 28

Instalace

Instalace

Befestigung

  • C2KS je přišroubován / přikolíkován do hlubokých zvlnění.
  • Zástrčky musí být instalovány do plných cihel.
  • U ostatního zdiva musí být použit podle schválených upevnění

Certifikace

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Knihovna CAD a BIM

2D

C2KS

3D

C2KS
