PIL

Patka sloupku typ IL - PIL

Tato patky sloupky jsou žárově zinkované a jsou vhodné pro upevnění dřevěných pilotů do základů.

Technický list
Označení CE
Označení CE
ETA
ETA
EPD
EPD
Exteriér
Exteriér
Servisní třída 3
Servisní třída 3
Žárově pozinkovaná ocel
Žárově pozinkovaná ocel
K dispozici v Connector Selectoru
K dispozici v Connector Selectoru

Podrobnosti produktu

Obrázky

PIL montage

Vlastnosti

Materiál

Kvalita oceli:

S 235 JR dle norem DIN EN 10025

Ochrana proti korozi:

Tloušťka vrstvy pozinkování asi 55 mikronů v souladu s DIN EN 1461

Vorteile

  • Patky sloupku PI se používají přímo do betonu a absorbují síly v tlaku, pevnost v tahu a horizontální síly.
  • Tyto sotva viditelné patky byly vyvinuty jako alternativa nebo doplněk k patkám  PPD.
  • Umožňují bezpečné upevnění a snadno se instalují.
  • Konstruktivní ochrana dřeva je velmi dobrá.
  • Patky jsou vyrobeny v jedné velikosti: hlavně pro upevnění nosiče s rozměry 100 × 100, 120 × 120 a 140 × 140.

Aplikace

Anwendbare Materialien

Dřevo, výrobky ze dřeva, beton

Anwendungsbereich

  • Hlavně určena pro použití v lehkých konstrukcích, jako je například kryty garáží, pergoly, terasy a podobně.

Technické údaje

Rozměry a typické hodnoty

Rozměry

Rozměry a typické hodnoty
Rozměry a typické hodnoty
Referencekonektor rozměry
ostatnírozměry výrobku[mm]Top plate otvory
množství v krabicihmotnost[kg]A[mm]B[mm]C[mm]D[mm]E[mm]F[mm]E[mm] H[mm]t₁[mm]t₂[mm]kulatý
Ø8.5[mm]
PILG101.99060110707051038708104

Kapacita při plném zahřebíkování

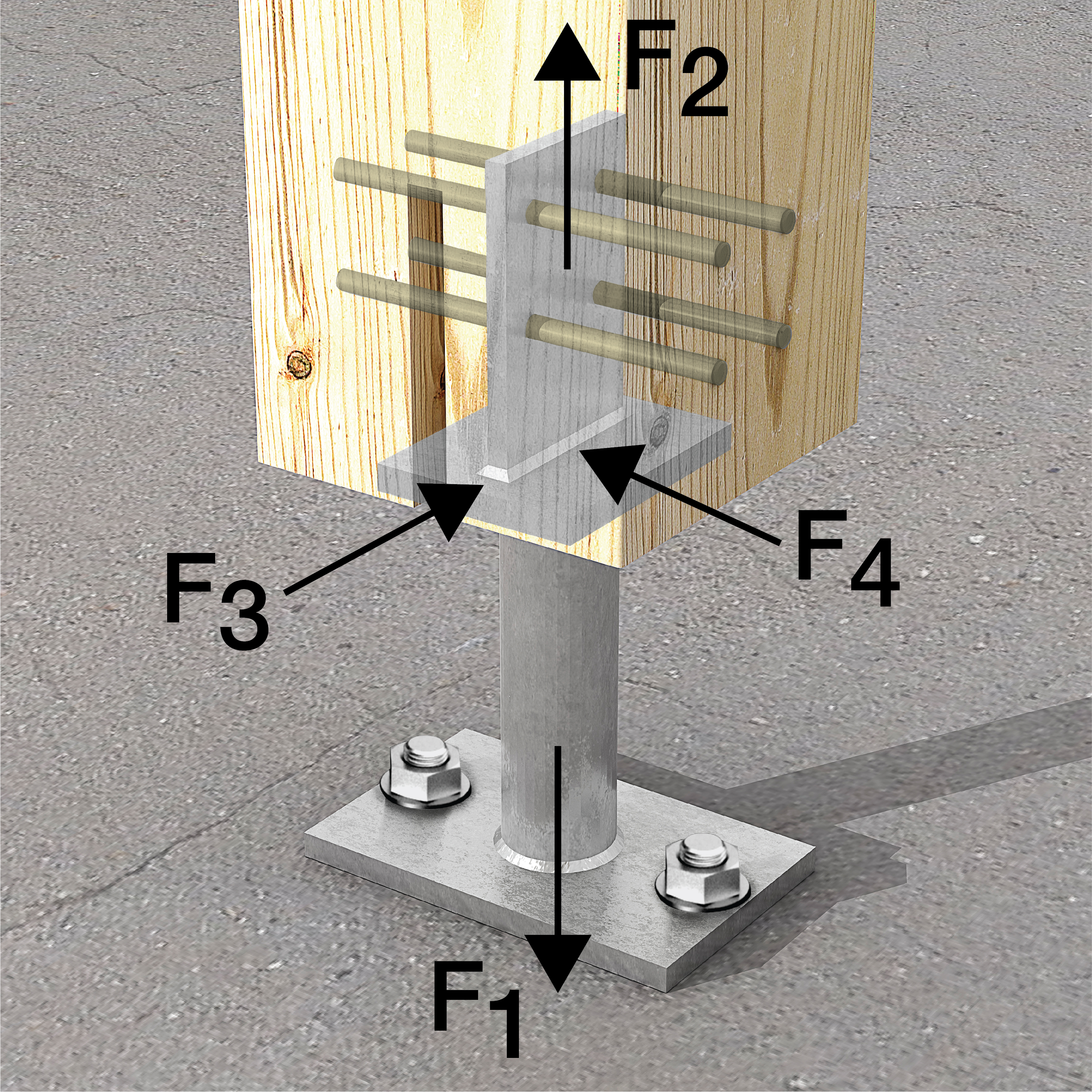

Referencepatka sloupku únosnost
výrobek capacities - dřevo to beton
počet of FastenersCharacteristic capacities - dřevo C24[kN]
On postR₁,ₖR₂,ₖR4,k
množstvítypšířka of post[mm]šířka of postšířka of post[mm]
60801001201406080100120140
PILG4STD 8x Lmin (90 ; 57/kmod)13.81618.720.720.71.8/kmod1.8/kmod2/kmod2.2/kmod2.4/kmod

Combined load:

\sum\frac{F_{i,d}} {R_{i,d}}\le1

Instalace

Instalace

Befestigung

  • tyto patky se betonují.
  • Vzdálenost mezi přítlačnou desku betonu by neměla přesáhnout 250 mm.
  • Port na dřevě se provádí pomocí hmoždinek ∅8
PIL montage

Certifikace

Prohlášení o vlastnostech (DoP)

cz-dop-e07-0285-07.pdf
product.doc.history.none

Evropské technické posouzení (ETA)

eta-07-0285-2021-12-09.pdf
product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Knihovna CAD a BIM

2D

PILG

3D

PILG

3D Simplified

PILG

ZIP balíčky
