PT30G

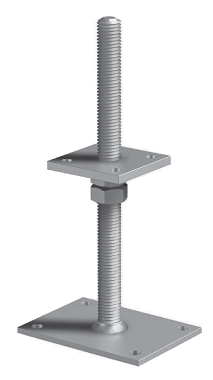

Patka sloupku PT30G

Pro dům a zahradu.

Technický list
Servisní třída 3

Podrobnosti produktu

Obrázky


Vlastnosti

Materiál

Kvalita oceli:

S 235 JR dle norem DIN EN 10025

Ochrana proti korozi:

Tloušťka vrstvy pozinkování asi 55 mikronů v souladu s DIN EN 1461

Vorteile

  • Pro sloupky průřezů z 80x80 mm
  • Rychlá instalace vložením do Ø24 mm otvoru
  • Výškově nastavitelná

Aplikace

Anwendbare Materialien

Beton, ocel, dřevo

Anwendungsbereich

  • Dům a zahrada

Technické údaje

Rozměry


Rozměry a typické hodnoty

Art. nr. Rozměry [mm] Top plate holes Bottom plate holes
A B D E F G t1 t2 Ø9 Ø12
PT30G8080140100300248544

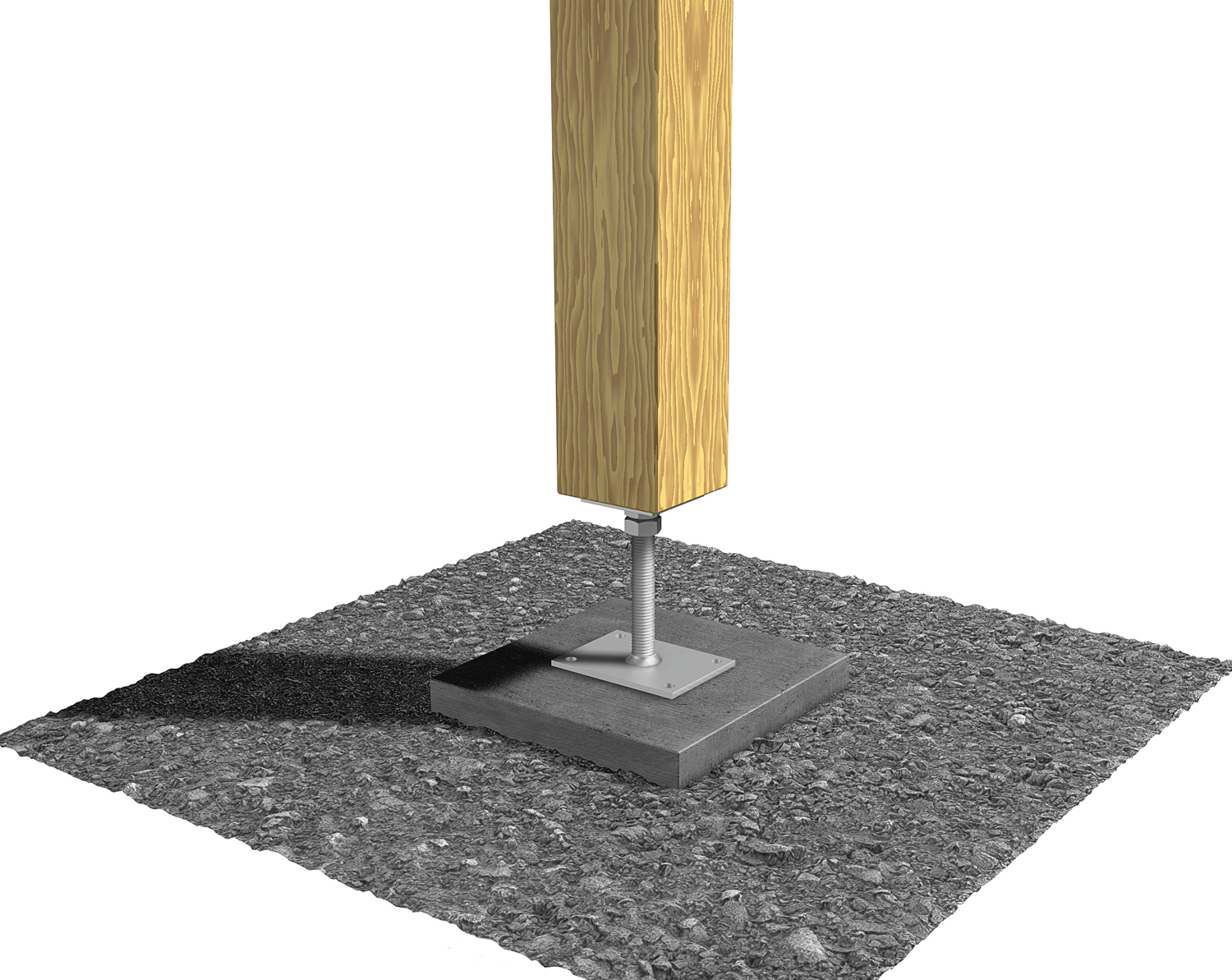

Instalace

Instalace

Befestigung

  • Vyvrtání Ø24 mm
  • Deprese nosné desky 80/80 mm volitelně
  • Aplikovat základy sloupců
  • Je-li to nutné. přišroubovat montážní desku na dřevěnou podložku (4 otvory Ø 9 mm)
  • Upevnění do betonové patky s M10 kotevní šrouby
  • Chcete-li nainstalovat pomocá šablony, doporučujeme BTBS40, použití s pouzdrem

Knihovna CAD a BIM

2D

PT30G

3D

PT30G
