PPHB

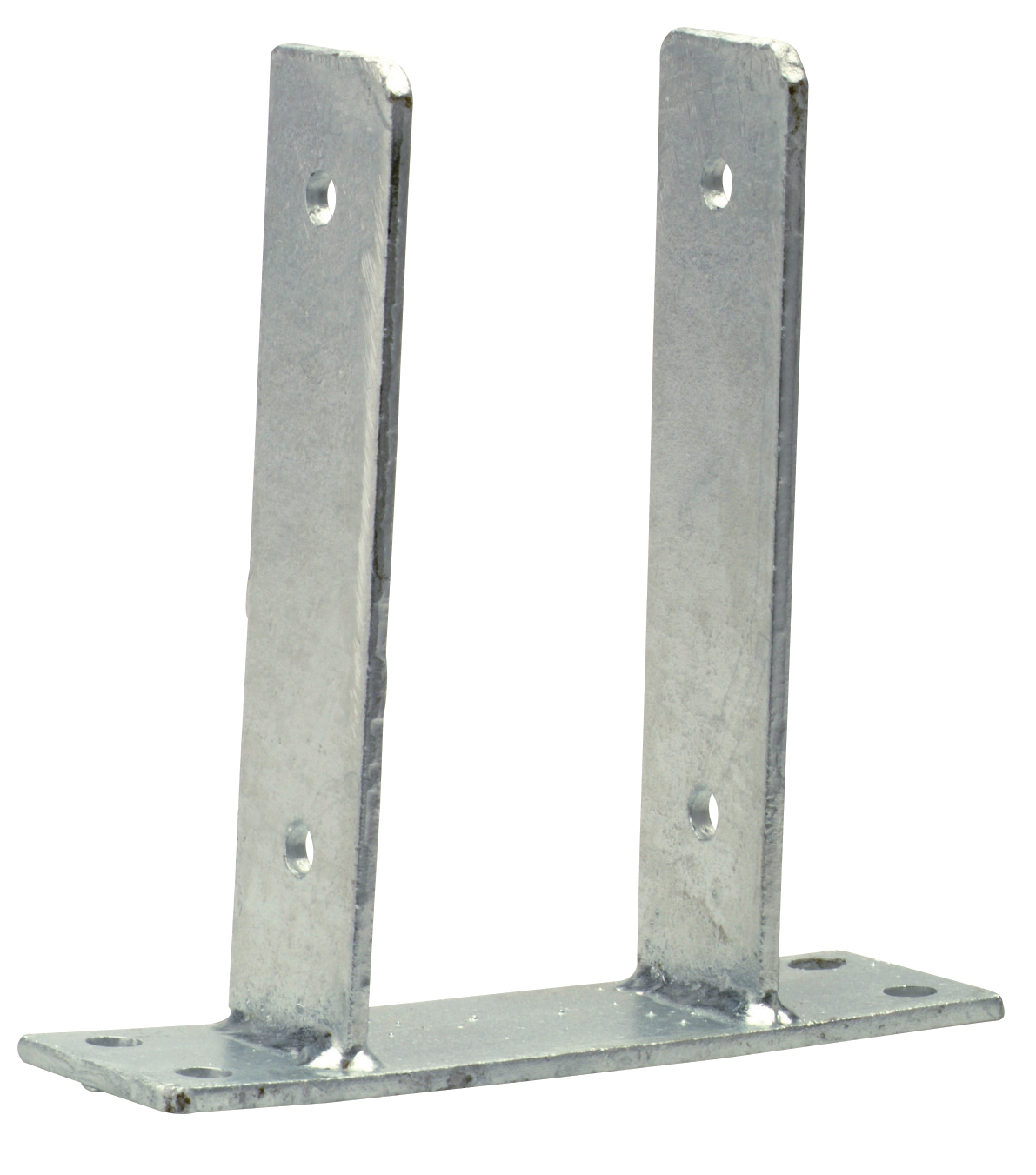

Patka sloupku PPHB
PPHB patka se skládá ze dvou vnějších ocelových dílů a jsou k dispozici v různých šířkách.
Servisní třída 3
Žárově pozinkovaná ocel
Podrobnosti produktu
Obrázky
Vlastnosti
Aplikace
Technické údaje
Rozměry a typické hodnoty
Rozměry
| Reference | konektor rozměry | |||||||
|---|---|---|---|---|---|---|---|---|
| ostatní | rozměry výrobku[mm] | |||||||
| hmotnost[kg] | A[mm] | B[mm] | C[mm] | D[mm] | E[mm] | t₁[mm] | t₂[mm] | |
| PPHB70G | 1.4 | 71 | 206 | 50 | 200 | 60 | 5 | 6 |
| PPHB90G | 1.4 | 91 | 206 | 50 | 200 | 60 | 5 | 6 |
| PPHB100G | 1.4 | 101 | 206 | 50 | 200 | 60 | 5 | 6 |
| PPHB120G | 1.4 | 121 | 206 | 50 | 200 | 60 | 5 | 6 |
ZIP balíčky
-
2D
2D DWG ZIP3D/3D zjednodušené
SAT ZIP
