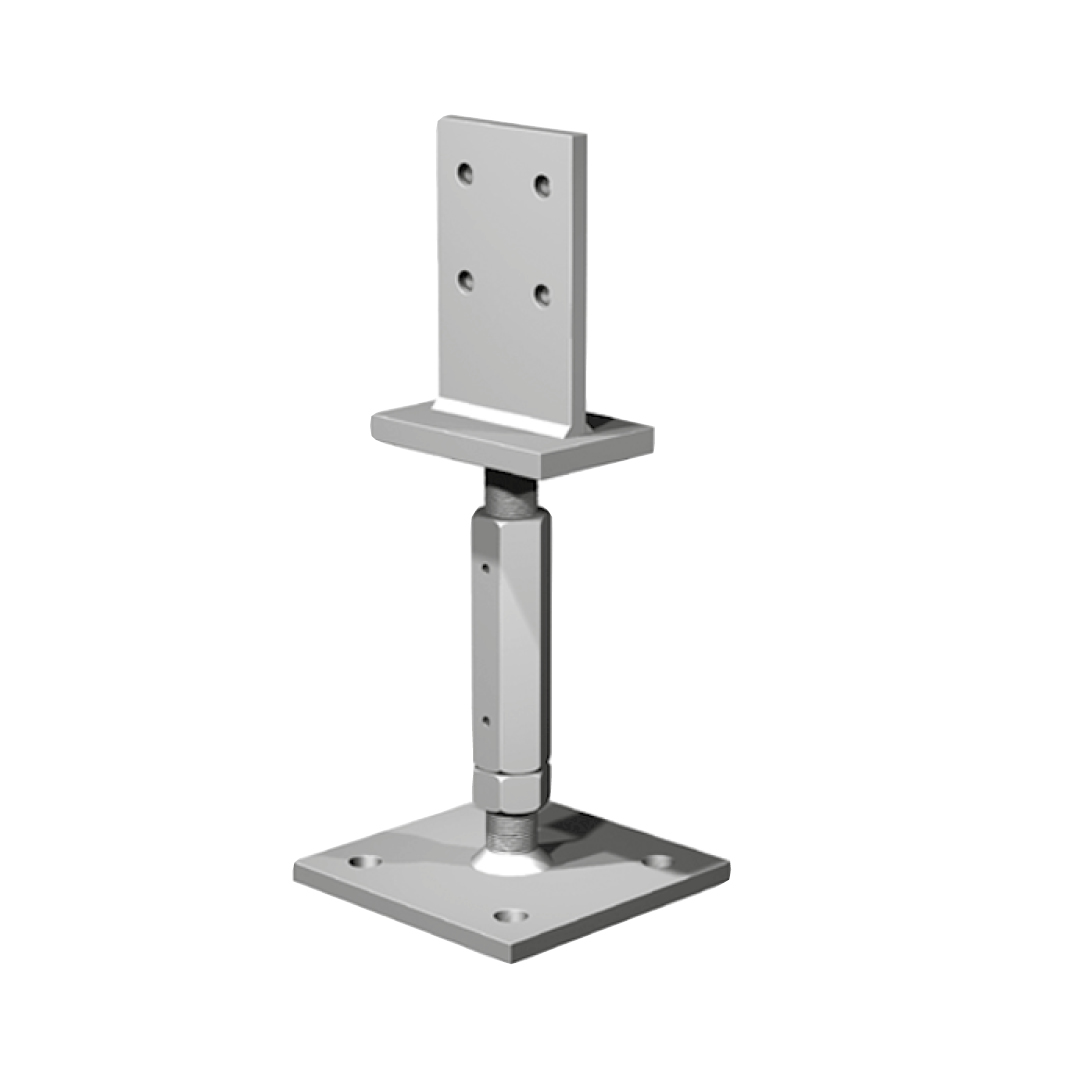

Patka sloupku PJIB

Tyto PJIB patky sloupku jsou přizpůsobeny pro příjem vertikálního a horizontálního zatížení, a jsou spojeny pomocí kotevních šroubů k betonovému základu.

Technický list
Označení CE
Označení CE
ETA
ETA
Žárově pozinkovaná ocel
Žárově pozinkovaná ocel
EPD
EPD
Servisní třída 3
Servisní třída 3
Exteriér
Exteriér
K dispozici v Connector Selectoru
K dispozici v Connector Selectoru

Podrobnosti produktu

Obrázky

PJIB montage.jpg

Vlastnosti

Materiál

Kvalita oceli:

S 235 JR dle norem DIN EN 10025

Ochrana proti korozi:

Tloušťka vrstvy pozinkování asi 55 mikronů v souladu s DIN EN 1461

Vorteile

  • Tyto patky sloupku jsou stále nastavitelné po instalaci a jsou výhodné pro skryté připojení, protože vzpřímená štěrbinová deska je instalována k základní desce

Aplikace

Anwendbare Materialien

Beton, ocel, dřevo

Anwendungsbereich

  • tyto patky sloupku PJIB jsou vhodné pro použití v lehkých konstrukcích, jako jsou Přístřešky na auto, tam kde je třeba výškového nastavení

Technické údaje

Rozměry a typické hodnoty

Rozměry

Rozměry a typické hodnoty
Rozměry a typické hodnoty
Referencekonektor rozměry
rozměry výrobku[mm]Top plate otvoryBottom plate otvoryostatní
A[mm]B[mm]C[mm]D[mm]E[mm]F[mm]E[mm] t1[mm]t2[mm]kulatýkulatýhmotnost[kg]
Ø8.5[mm]množství[mm]
PJIBG9060110120120163 - 2132088442.4

Kapacita při plném zahřebíkování

Referencepatka sloupku únosnost
výrobek capacities - dřevo to beton[kN]
počet of FastenersCharacteristic capacities - dřevo C24[kN]
On postOn betonR₁,ₖR₂,ₖR₃,ₖR4,k
množstvítypmnožstvítypØ8x80Ø8x100Ø8x120min. gmax. gmin. gmax. g
Ø8x80Ø8x100Ø8x120Ø8x80Ø8x100Ø8x120
PJIBG4Ø84.0Ø12min( 90.7 ; 54.5/kmod )1618.720.71.4/kmod1.1/kmodmin( 2 ; 1.6/kmod )min( 2.3 ; 1.8/kmod )min( 2.6 ; 1.8/kmod )min( 1.7 ; 1.4/kmod )min( 2 ; 1.4/kmod )min( 2.1 ; 1.4/kmod )

b = Holzbreite [mm]



Instalace

Instalace

Befestigung

  • Port na dřevě se provádí pomocí hmoždinek 8 mm v délce šířky dřeva

Certifikace

Prohlášení o vlastnostech (DoP)

cz-dop-e07-0285-07.pdf
product.doc.history.none

Evropské technické posouzení (ETA)

eta-07-0285-2021-12-09.pdf
product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Knihovna CAD a BIM

2D

PJIBG

3D

PJIBG

3D Simplified

PJIBG

ZIP balíčky
