Tesařské kování
Haus und Garten
PDS

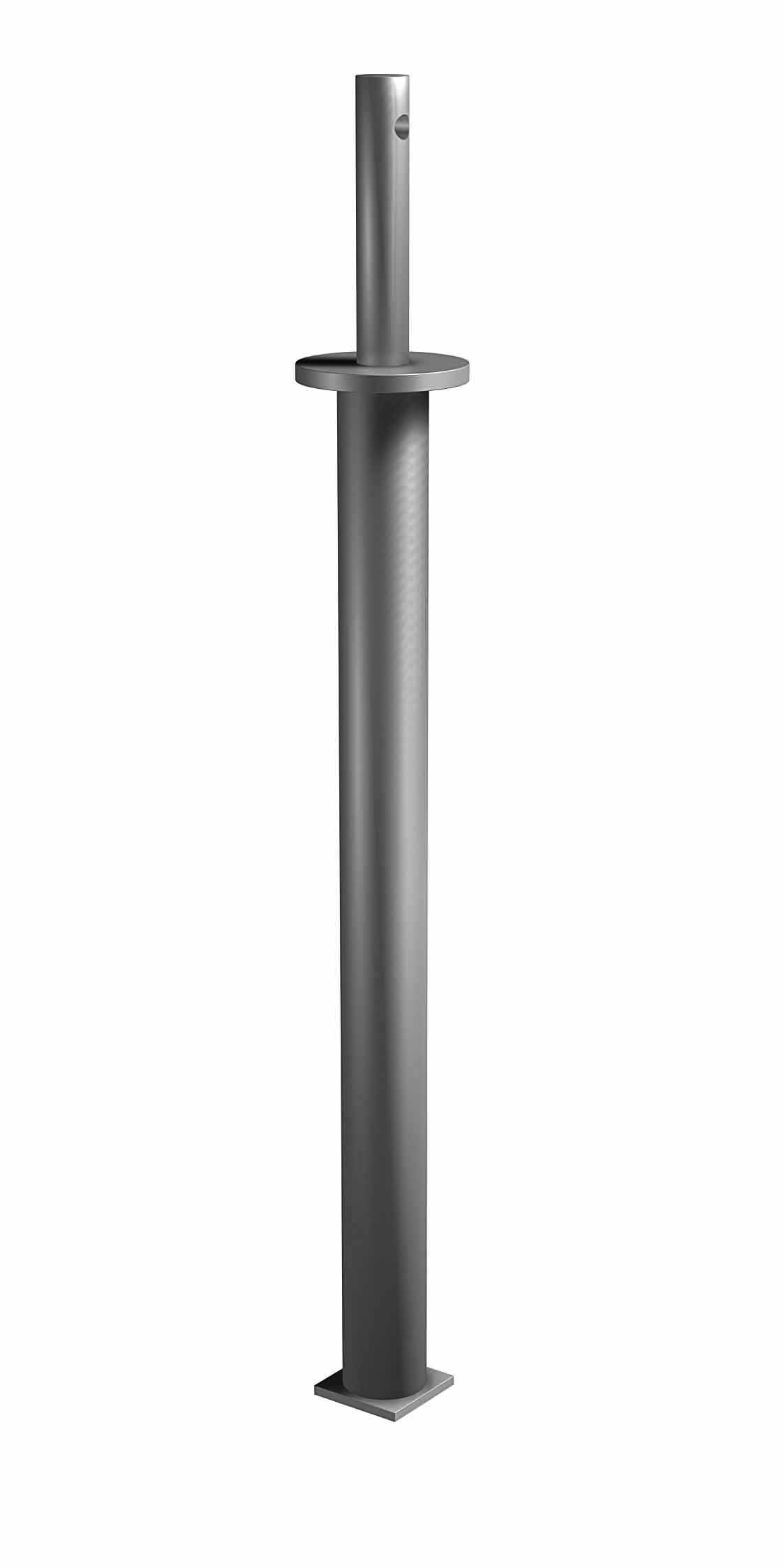

Patka sloupku PDS

Patky sloupku jsou vhodné pro pohlcení zatížení a jsou zabetonovány. Připojení PD na nosiči se provádí otvorem O24 mm.

Technický list
Servisní třída 3

Podrobnosti produktu

Obrázky


Vlastnosti

Materiál

Kvalita oceli:

S 235 JR dle norem DIN EN 10025

Ochrana proti korozi:

Tloušťka vrstvy pozinkování asi 55 mikronů v souladu s DIN EN 1461

Vorteile

Malé průřezy od 100 x 100 mm jsou možné
Rychlá instalace pomocí hladkého 24mm trnu
Pohlcení tahových sil
Pohlcení vodorovných sil

Aplikace

Anwendbare Materialien

Beton, dřevo, výrobky ze dřeva

Anwendungsbereich

  • Dům a zahrada

Technické údaje

Rozměry


Rozměry a typické hodnoty

Art. nr. Rozměry [mm] Top part hole
A B C D E F G t1 t2 Ø11
PDS60G2480125505060042.3651

Instalace

Instalace

Befestigung

Vrtání Ø 24 mm
Přichycení k nosné desce 68 mm / Ø 80 mm volitelný
Instalace hmoždinky o průměru 10 mm

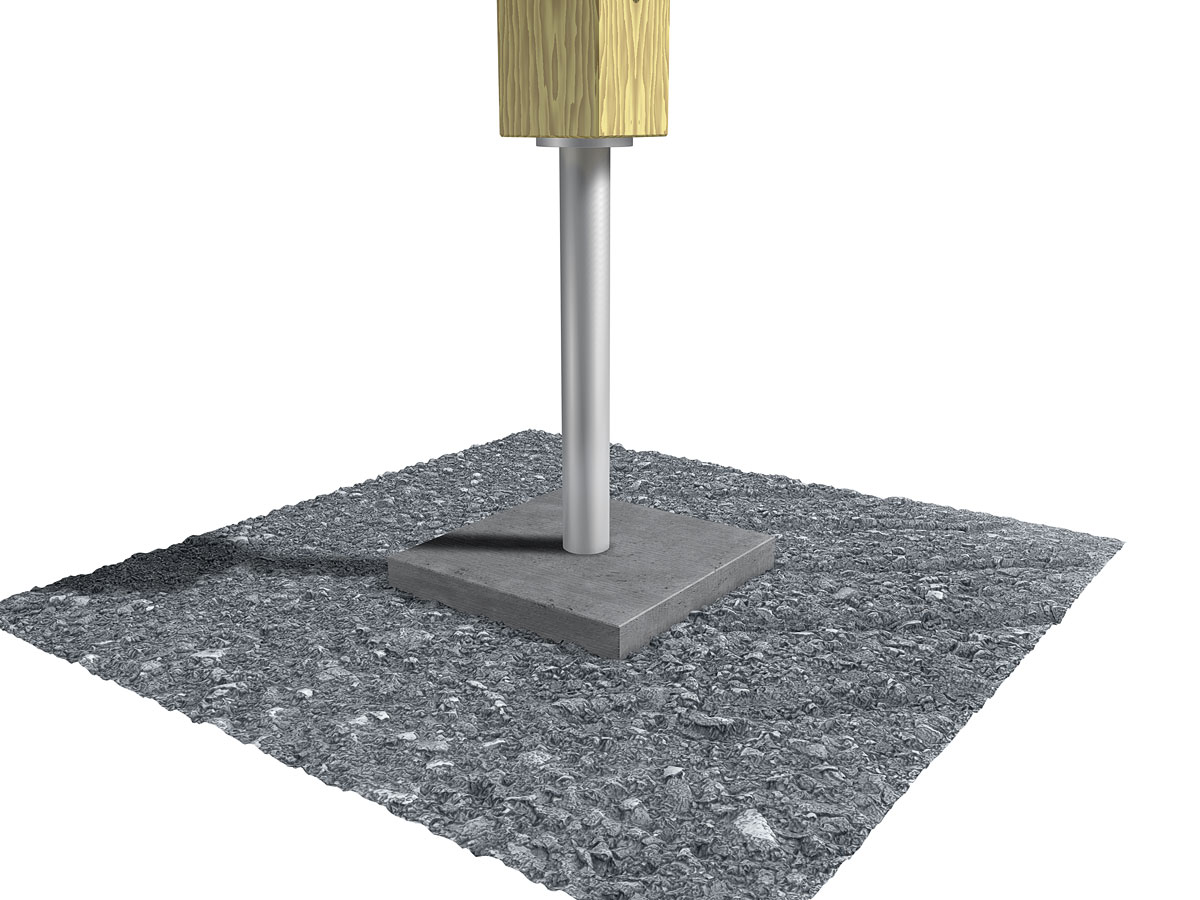

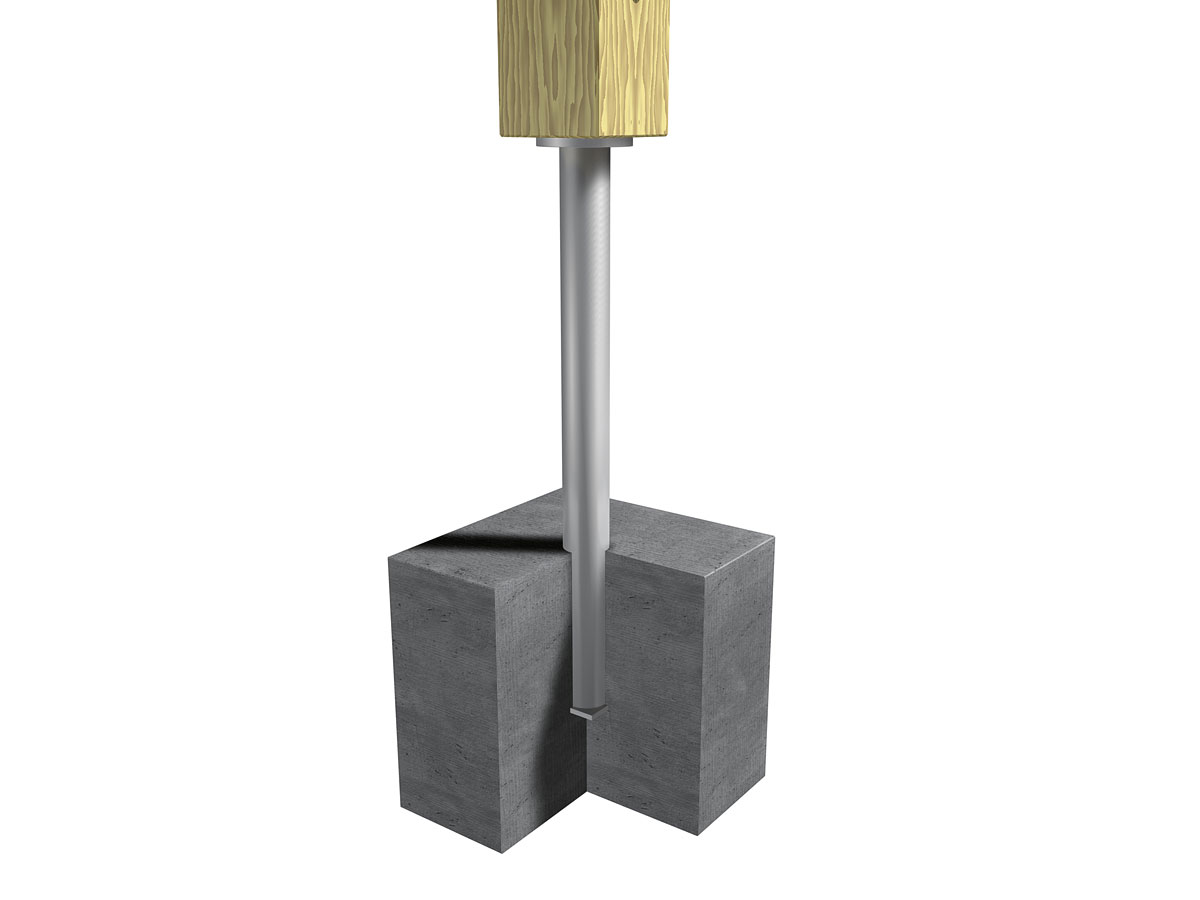

Kotvení do betonové patky nebo do betonu

Knihovna CAD a BIM

2D

PDS60G

3D

PDS60G
