PCR

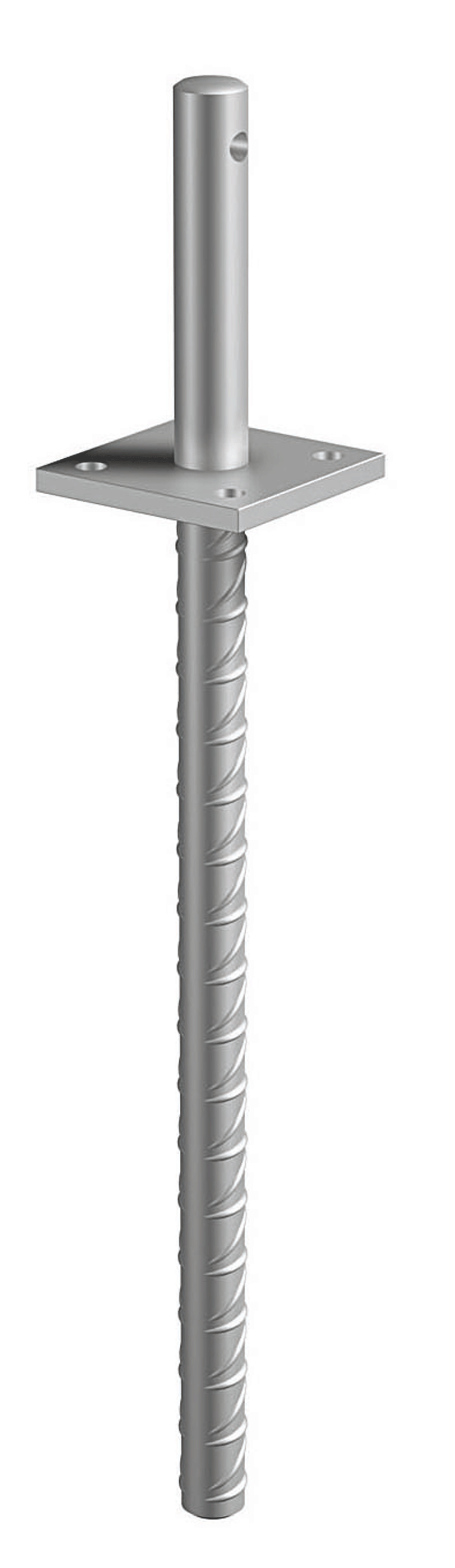

Patka sloupku PCR

Pro hobby použití.

Technický list
Servisní třída 3
Servisní třída 3
Žárově pozinkovaná ocel
Žárově pozinkovaná ocel

Podrobnosti produktu

Obrázky


Vlastnosti

Material

Kvalita oceli:

S 235 JR dle norem DIN EN 10025

Ochrana proti korozi:

Tloušťka vrstvy pozinkování asi 55 mikronů v souladu s DIN EN 1461

Vorteile

  • Pro sloupky průřezů od 80x80 mm
  • Rychlá instalace vložením do Ø24 mm
  • Spoj absorbuje tahové síly hmoždinky průměr 10 mm

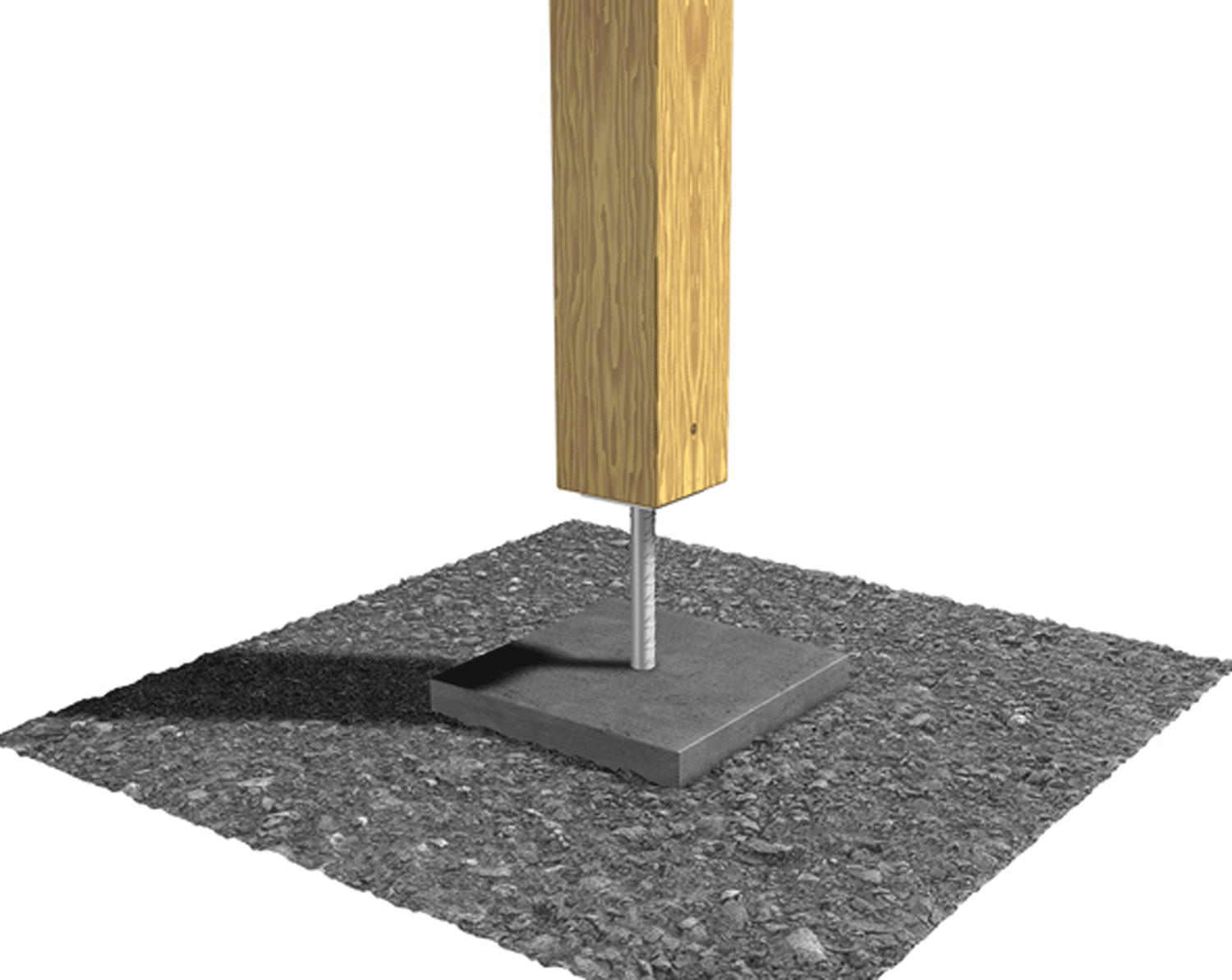

Aplikace

Anwendbare Materialien

Beton, dřevo, dřevěné výrobky

Anwendungsbereich

  • Dům a zahrada

Technické údaje

Rozměry

Rozměry

Rozměry
Referencekonektor rozměry
rozměry výrobku[mm]
A[mm]B[mm]C[mm]D[mm]t[mm]Ø[mm]
PCR24/50G802412353189

Instalace

Instalace

Befestigung

  • Vrtání Ø24 mm
  • Aplikace patky
  • Je-li to nutné. Šroubování na montážní desku na dřevěnou podložku (4 otvory Ø 9 mm)
  • Ø10mm hmoždinkou
  • Chcete-li nainstalovat šablony, doporučujeme BTBS40, použití s pouzdrem
