Patka sloupku PCNS

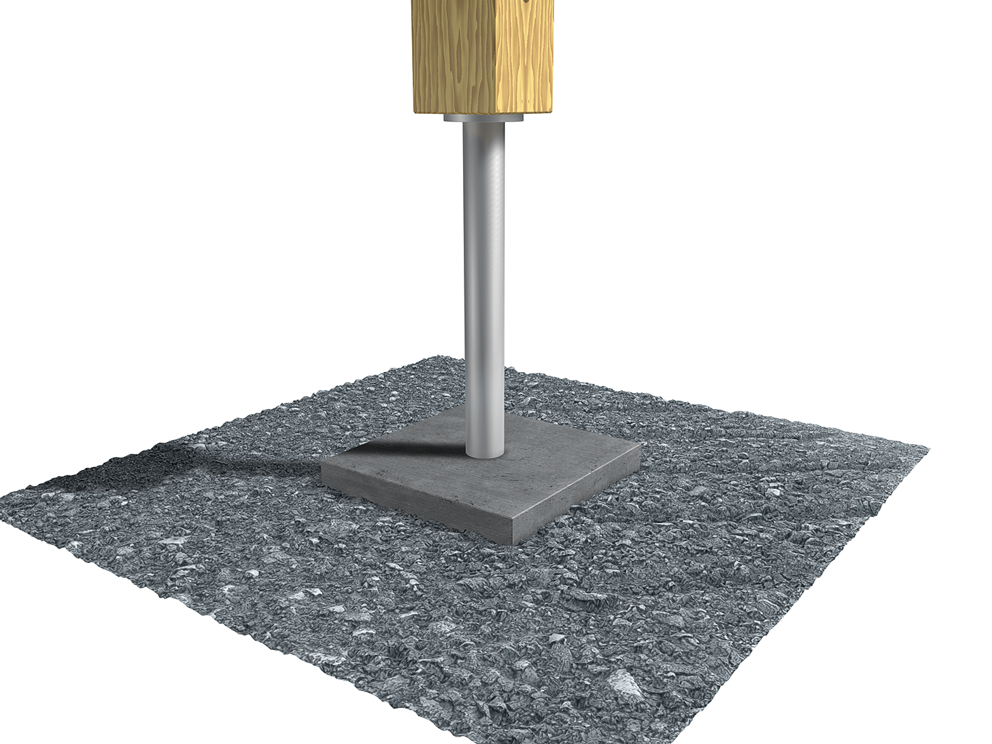

se skládá z hlavičky se speciálním závitem, která zajišťuje snadnou instalaci a vysoké hodnoty vytržení. Typ CPS je pevná trubka nosné nohy 12 cm vhodná pro připojení dřevěných opěrek NH nebo BSH s průřezem 12x.Připojení se provádí z přední strany.

Technický list
Servisní třída 3
Servisní třída 3
Žárově pozinkovaná ocel
Žárově pozinkovaná ocel

Podrobnosti produktu

Obrázky


Vlastnosti

Materiál

Kvalia oceli:

S 235 JR dle norem DIN EN 10025

Ochrana proti korozi:

Tloušťka vrstvy zinkování asi 55 mikronů v souladu s DIN EN 1461

Vorteile

  • Vhodné pro průřezy od 120x120 mm

Aplikace

Anwendbare Materialien

Beton, dřevo, výrobky ze dřeva

Anwendungsbereich

  • Sloupek musí být minimálně 15 cm v betonu.
  • Hlavu sloupku lze našroubovat pouze jednou. Uvolňování a re-instalace není dovolena.
  • Spojení se zbytkem se odehrává pomocí Ø40 mm vývrtu
  • V konvenčním truhlářství doporučujeme naše šablony BTBS40.

Technické údaje

Rozměry a typické hodnoty

Rozměry

Rozměry a typické hodnoty
Referencekonektor rozměry
rozměry výrobku[mm]ostatní
AØ[mm]BØ[mm]C[mm]D[mm]E[mm]F[mm]GØ[mm]t₁[mm]t₂[mm]hmotnost[kg]
PCNS40G-R401051207070450488103.9

Instalace

Instalace

Befestigung

Montáž:

  • Snadný 40 mm otvor
  • Montáž pomocí 3/4 "čtyřhranu
  • Rychlejší umístění díky jemnému držáku


Instalace držáku:

  • Vrtání Ø40 mm s L = 140mm
  • Možné.Frézování Ø110(venkovní doporučuje t = 15 mm)
  • Přišroubujte držák
  • Hotovo

Knihovna CAD a BIM

2D

PCNS40G-R

3D

PCNS40G-R

ZIP balíčky
