PBR

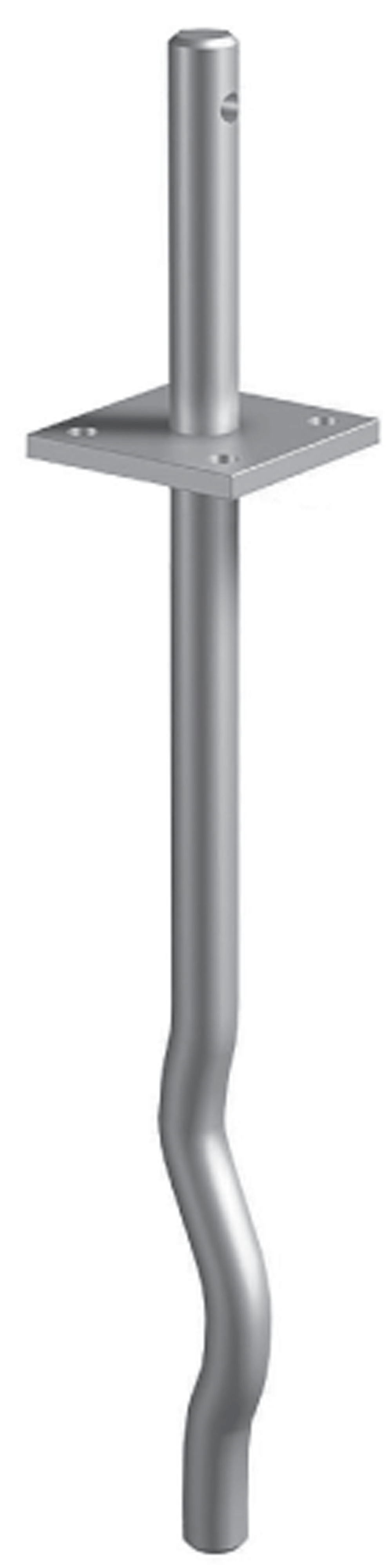

Patka sloupku PBR

Pro hobby použití.

Technický list
Servisní třída 3
Servisní třída 3
Žárově pozinkovaná ocel
Žárově pozinkovaná ocel

Podrobnosti produktu

Obrázky


Vlastnosti

Materiál

Kvalita oceli:

S 235 JR dle norem DIN EN 10025

Ochrana proti korozi:

Tloušťka vrstvy pozinkování asi 55 mikronů v souladu s DIN EN 1461

Vorteile

  • Pro sloupky průřezů od 80x80 mm
  • Rychlá instalace vložením do vyvrtaného otvoru Ø24 mm

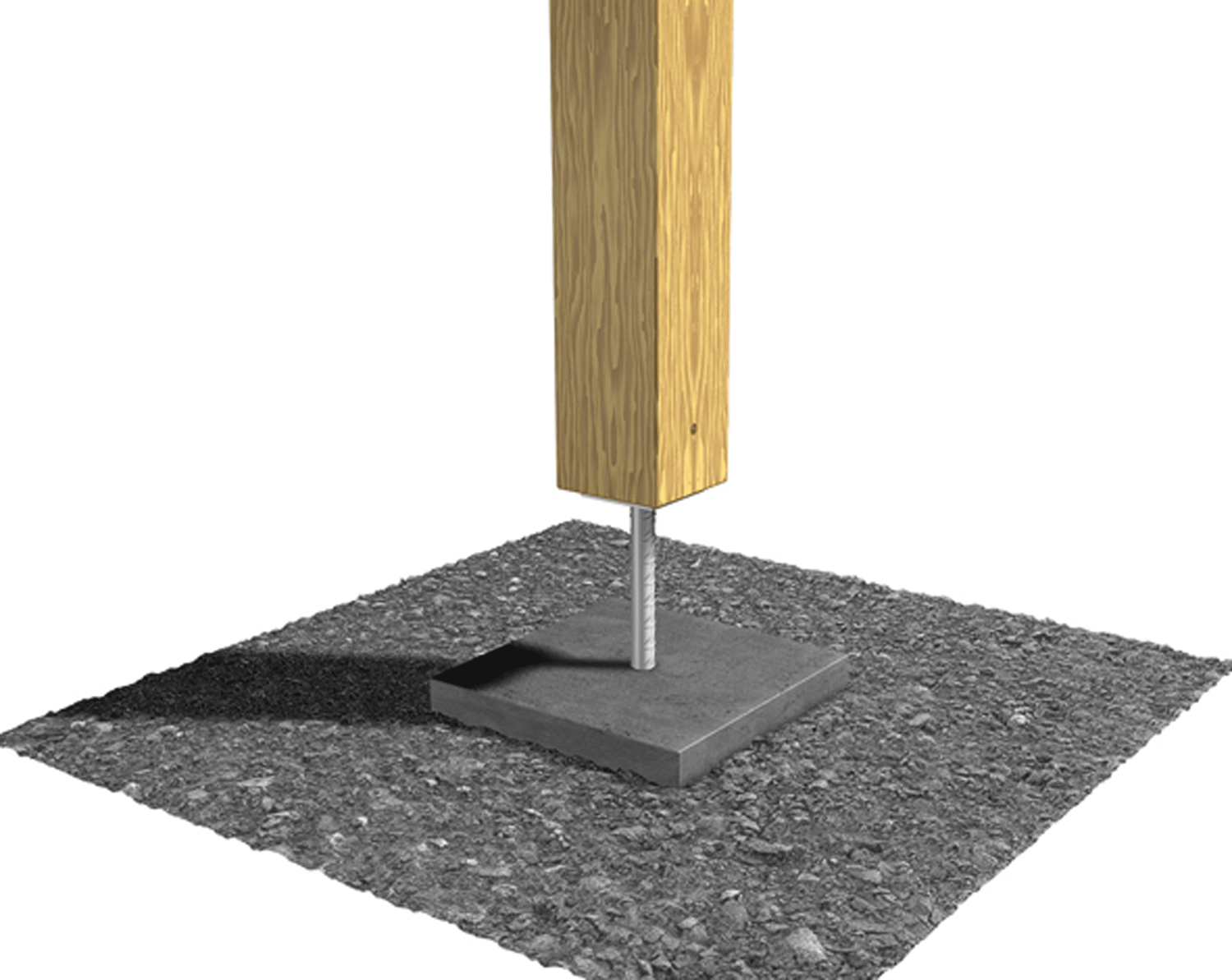

Aplikace

Anwendbare Materialien

Beton

Anwendungsbereich

  • Dům a zahrada

Technické údaje

Rozměry a typické hodnoty

Rozměry

Rozměry a typické hodnoty
Rozměry a typické hodnoty
Referencekonektor rozměry
rozměry výrobku[mm]Top plate otvoryostatní
A[mm]B[mm]C[mm]F[mm]t[mm]kulatýhmotnost[kg]
upevnění
PBR24/50G8080123495812.1

Instalace

Instalace

Befestigung

  • Vyvrtání Ø24 mm
  • Aplikovat základy sloupků
  • Je-li to nutné přišroubování montážní desky na dřevěnou podložku (4 otvory Ø 9 mm)
  • Chcete-li nainstalovat šablony, doporučujeme BTBS40, použití s pouzdrem

Knihovna CAD a BIM

2D

PBR24/50G

3D

PBR24/50G
