PB / PBL / PBK / PBE

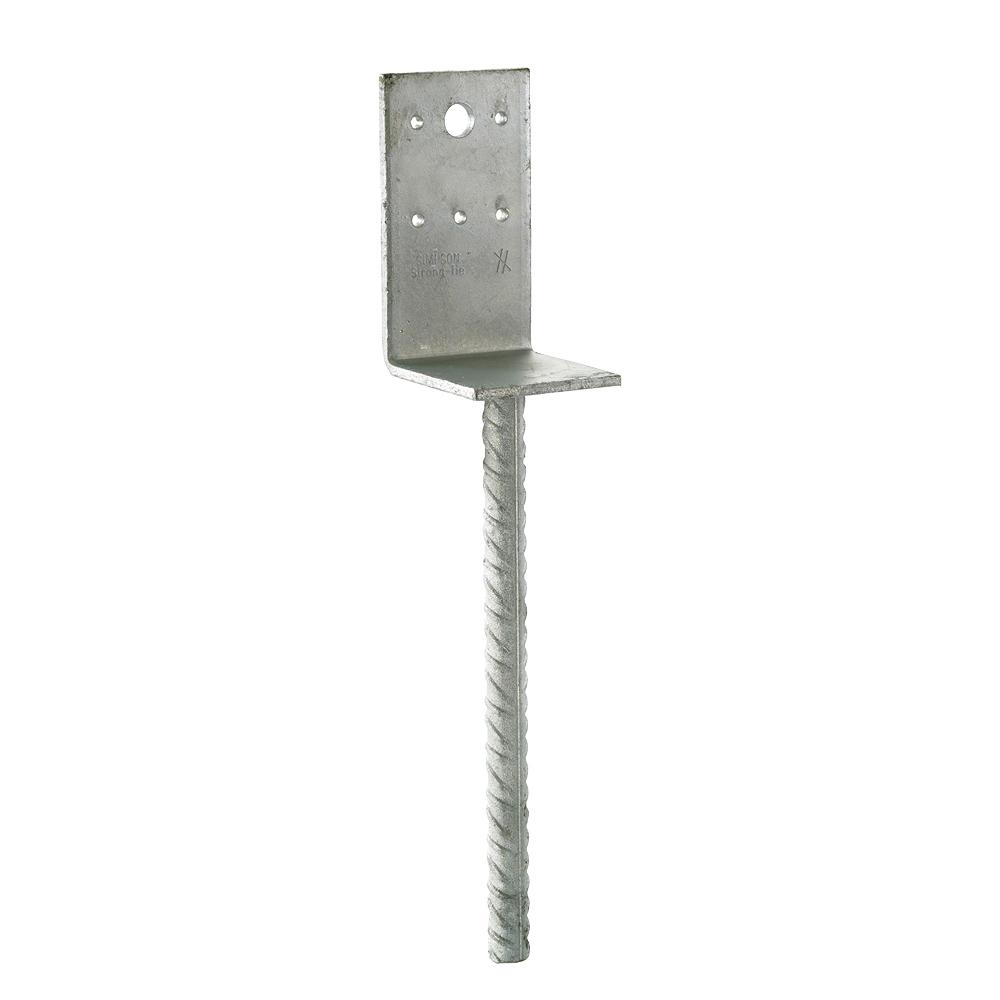

Patka sloupku PB,PBL,PBK,PBE

Patky sloupku PB se používají přímo do betonu a mohou absorbovat tlakové síly.

Servisní třída 3

Podrobnosti produktu

Obrázky

Vlastnosti

Material

Kvalita oceli:

S 235 JR dle norem DIN EN 10025

Ochrana proti korozi:

Tloušťka vrstvy pozinkování asi 55 mikronů v souladu s DIN EN 1461

  • Výztuže B550

Výhody

  • Přímá instalace do betonu bez dalších konektorů.

Aplikace

Použitelné materiály

Dřevo, výrobky ze dřeva

Oblast použití

  • Patky sloupku PB se používají přímo do betonu a mohou absorbovat tlakové síly.

Technické údaje

Rozměry

Rozměry a typické hodnoty

Art. nr. Rozměry a typické hodnoty [mm] Top plate holes
A B C F G t Ø5 Ø9 Ø11 Ø13,5
PB40G45401212501654--1
PB70G70701252501655--1

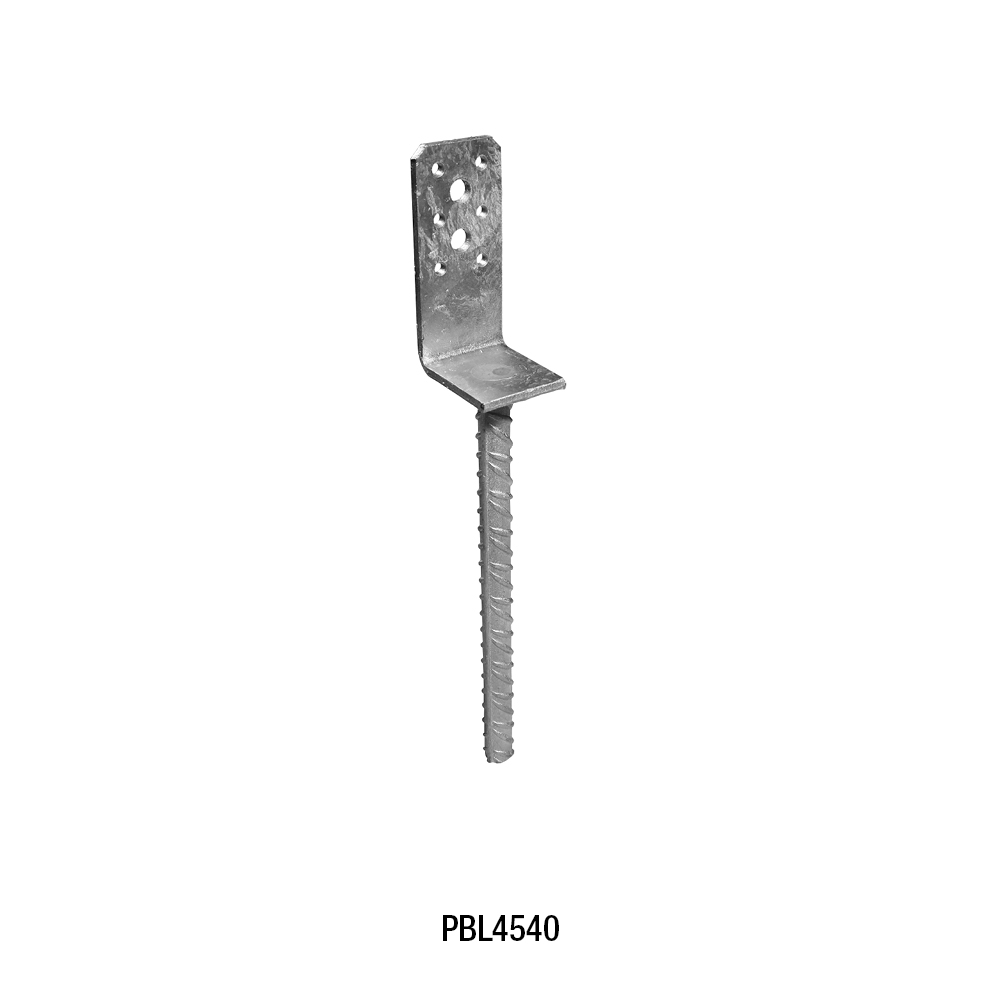

PBL454045409020016462--
PBK60G706092200164-21-

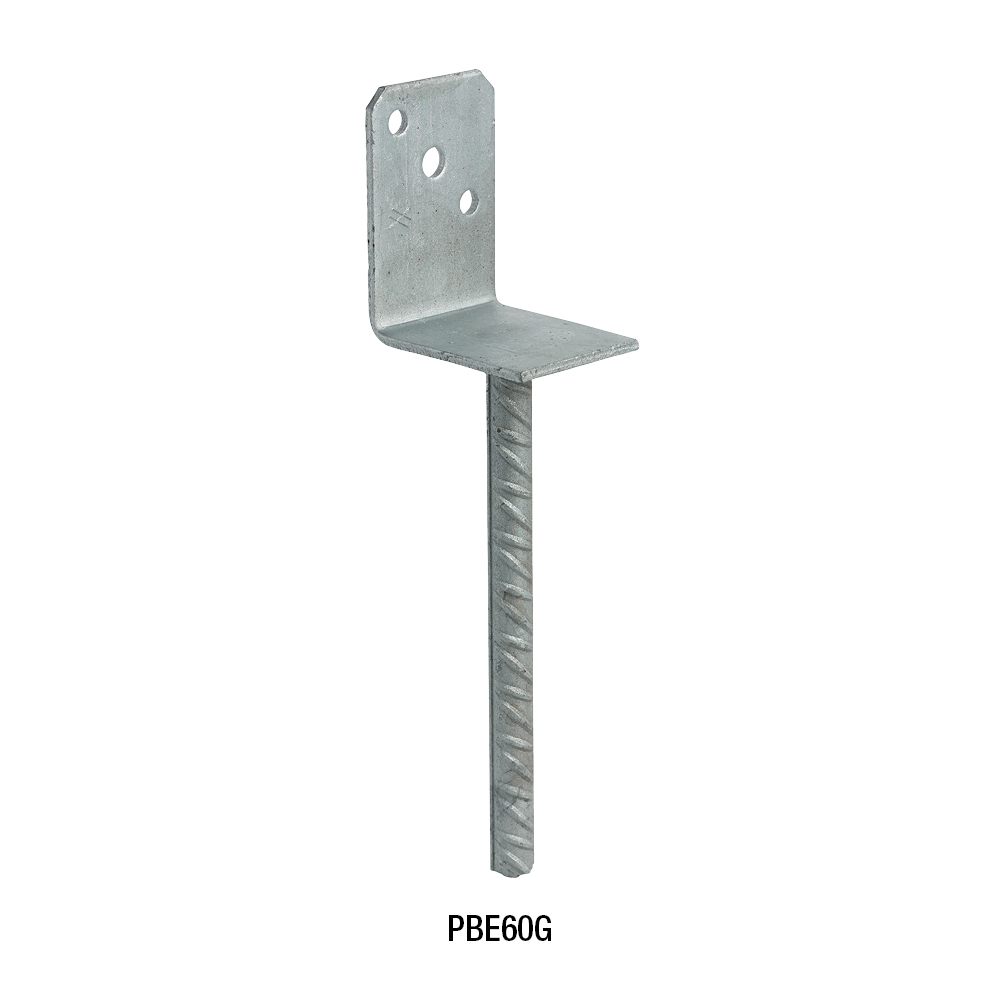

PBE60G706092450164-21-

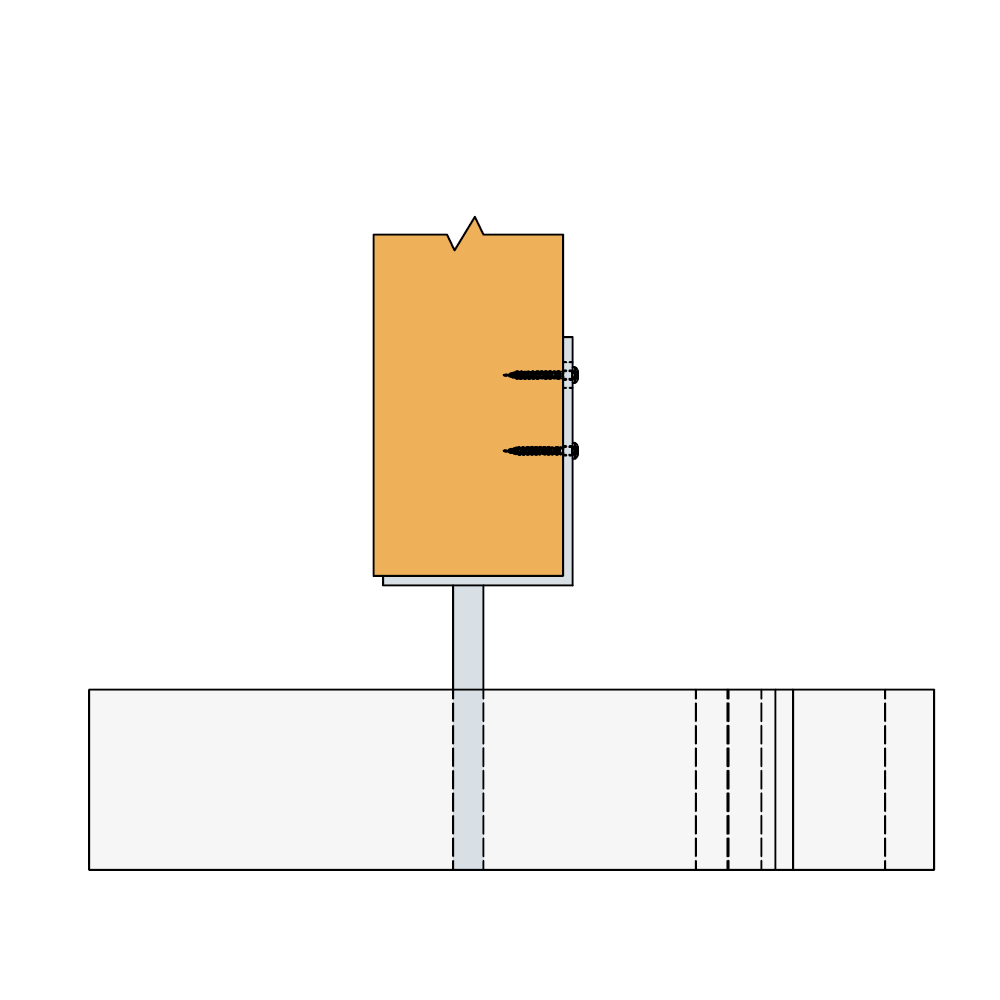

Instalace

Instalace
