CPS

Patka sloupku CPS

Patka sloupku CPS se skládá z hlavičky se speciálním závitem, která zajišťuje snadnou instalaci a vysoké hodnoty vytržení. Typ CPS je opatřen pevnou trubkou. Jsou vhodné pro spojení dřevěných opěrek NH nebo BSH s průřezem 12 x 12 cm. Připojení se provádí z přední strany.

Technický list
Označení CE
Označení CE
ETA
ETA
Servisní třída 3
Servisní třída 3
Žárově pozinkovaná ocel
Žárově pozinkovaná ocel
K dispozici v Connector Selectoru
K dispozici v Connector Selectoru

Podrobnosti produktu

Vlastnosti

Materiál

Kvalita oceli:

S 235 JR dle norem DIN EN 10025

Ochrana proti korozi:

Tloušťka vrstvy pozinkování asi 55 mikronů v souladu s DIN EN 1461

Vorteile

  • Podpora pro truhlářské profesionály
  • Rychlejší instalace- jemný závit
  • Vysoká zatížitelnost

Aplikace

Anwendbare Materialien

Dřevo, výrobky ze dřeva, beton

Anwendungsbereich

  • CPS opěrné nohy jsou navrženy tak, aby odolaly svislému a vodorovnému zatížení.
  • Připojení ke zbytku konstrukce probíhá v 40 mm v průměru vývrtu.
  • V konvenčním truhlářství doporučujeme naše šablony BTBS40.

Technické údaje

Rozměry a typické hodnoty

Rozměry

Rozměry a typické hodnoty
Referencekonektor rozměry
Post[mm]rozměry výrobku[mm]ostatní
šířkaA[mm]B[mm]C[mm]D[mm]E[mm]F[mm]E[mm] t₁[mm]t₂[mm]hmotnost[kg]
Min
CPS40120401051207070450488103.6

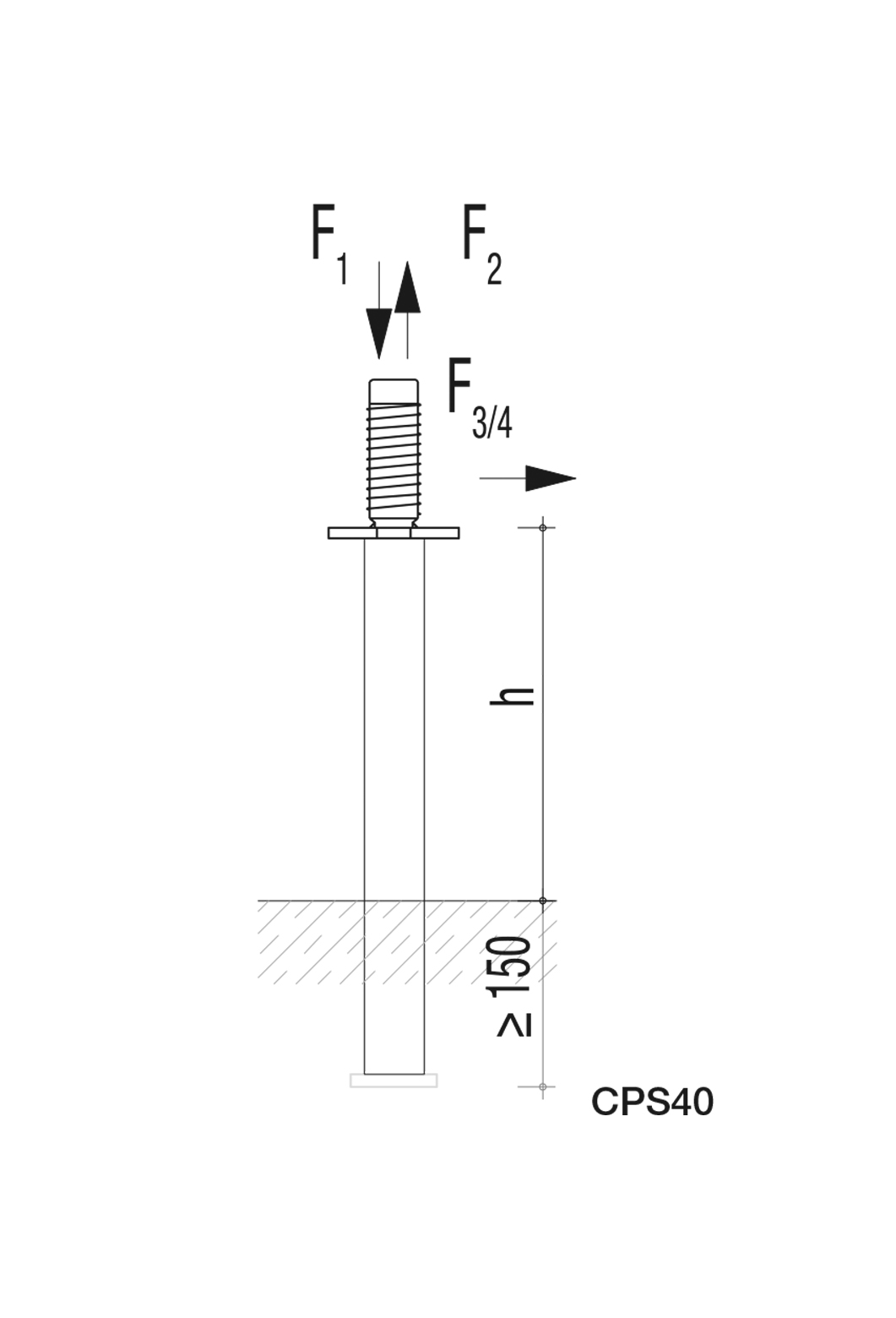

Kapacita při plném zahřebíkování

Referencepatka sloupku únosnost
výrobek capacities - dřevo to beton
Characteristic capacities - dřevo C24[kN]
R₁,ₖ*R₂,ₖR2,k**R3,k = R4,k
CPS40min(170; 118/kmod)23.713.8min(7,2;5,2/kmod)

** Pokud tlak (F1) a tahové síly (F2) se vyskytují

Kombinované hodnoty:

\sum\frac{F_{i,d}} {R_{i,d}}\le1

Instalace

Instalace

Befestigung

  • Sloupek CPS musí být nejméně 15 cm v betonu - musí být udržována pevnost v betonu.
  • Podpora CPS nohy je přišroubována ze ¾
  • Pouze jedno použití, neměla by se demontovat a znovu používat

Certifikace

Prohlášení o vlastnostech (DoP)

cz-dop-e07-0285-07.pdf
product.doc.history.none

Evropské technické posouzení (ETA)

eta-07-0285-2021-12-09.pdf
product.doc.history.none

Knihovna CAD a BIM

2D

CPS40

3D

CPS40

ZIP balíčky

Koupit online
