Hlavní produktové řady

Spojovací prvky
Patky sloupků a krytky
CPB

Patka sloupku CPB

Tato patka sloupku se skládá z hlavičky se speciálním závitem, která zajišťuje snadnou instalaci a má vysoké hodnoty vytržení. Typ CPB je výškově nastavitelná.

Technický list
Označení CE
Označení CE
ETA
ETA
Žárově pozinkovaná ocel
Žárově pozinkovaná ocel
Servisní třída 3
Servisní třída 3
K dispozici v Connector Selectoru
K dispozici v Connector Selectoru

Podrobnosti produktu

Obrázky

1) Bohrung Ø40 mm mit L=140 mm 2) Evtl. Fräsung Ø110 mm für Versenkung der Aufl agerscheibe (im Außenbereich empfohlen mit t=15 mm) 3) Einschrauben des Stützenfußes 4) Fertig eingebauter Stützenfuß

Vlastnosti

Material

Kvalita oceli:

S 235 JR dle norem DIN EN 10025

Ochrana proti korozi:

Tloušťka vrstvy pozinkování asi 55 mikronů v souladu s DIN EN 1461

Vorteile

  • vhodná pro truhlářské profesionály
  • Vhodné pro rozměry sloupců od 120x120 mm
  • Vysoké hodnoty v tahu
  • Výškově nastavitelná i při instalaci
  • Vysoká zatížitelnost

Aplikace

Anwendbare Materialien

Dřevo, výrobky ze dřeva, beton

Anwendungsbereich

  • Patky CPB jsou navrženy tak, aby odolaly svislému a vodorovnému zatížení
  • Připojení ke zbytku konstrukce probíhá v 40 mm v průměru vývrtu
  • V konvenčním truhlářství doporučujeme použití šablony BTBS40.

Technické údaje

Rozměry a typické hodnoty

Rozměry

Rozměry a typické hodnoty
Rozměry a typické hodnoty
Referencekonektor rozměry
Post[mm]rozměry výrobku[mm]Bottom plate otvoryostatní
šířkaA[mm]B[mm]C[mm]D[mm]E[mm]F[mm]t₁[mm]t₂[mm]kulatýhmotnost[kg]
MinØ14[mm]
CPB401204010512090160190-24081044.1

Kapacita při plném zahřebíkování

Referencepatka sloupku únosnost
výrobek capacities - dřevo to beton
Characteristic capacities - dřevo C24[kN]

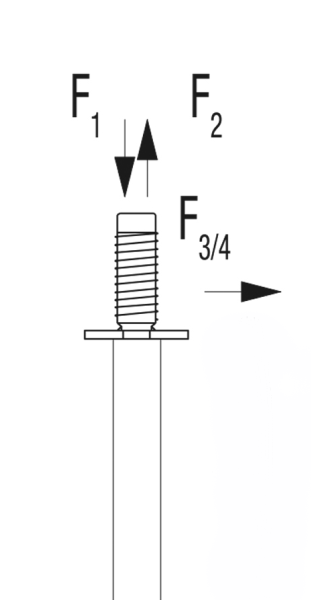

R₁,ₖR₂,ₖR2,k**R3,k = R4,k
F = 190mmF = 250mm
CPB4061.0/kmod23.713.81.7/kmod1.4/kmod

** Pokud tlak (F1) a tahové síly (F2) se vyskytují

b = šířka dřeva [mm]

h = výška působení zatížení [mm]

Kombinované hodnoty:

\sum\frac{F_{i,d}} {R_{i,d}}\le1

Instalace

Instalace

Befestigung

  • Snadná instalace-Ø40 mm otvor
  • Montáž pomocí klíče s šířkou 36 mm
  • Centrování a utažení Ø40 mm -žádné šikmé šroubování
CPB montage.jpg

Certifikace

Prohlášení o vlastnostech (DoP)

cz-dop-e07-0285-07.pdf
product.doc.history.none

Evropské technické posouzení (ETA)

eta-07-0285-2021-12-09.pdf
product.doc.history.none

Související produkty

Knihovna CAD a BIM

2D

CPB40

3D

CPB40

ZIP balíčky

Koupit online
