Hlavní produktové řady

Tesařské kování
Verbindungs­mittel
C10

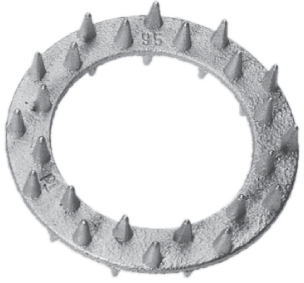

Oboustranné ozubené kolo GEKA C10

Spolu s hmoždinkou slouží ke spojení dvou dřevěných prvků.

Technický list
Označení CE
Servisní třída 2

Podrobnosti produktu

Obrázky

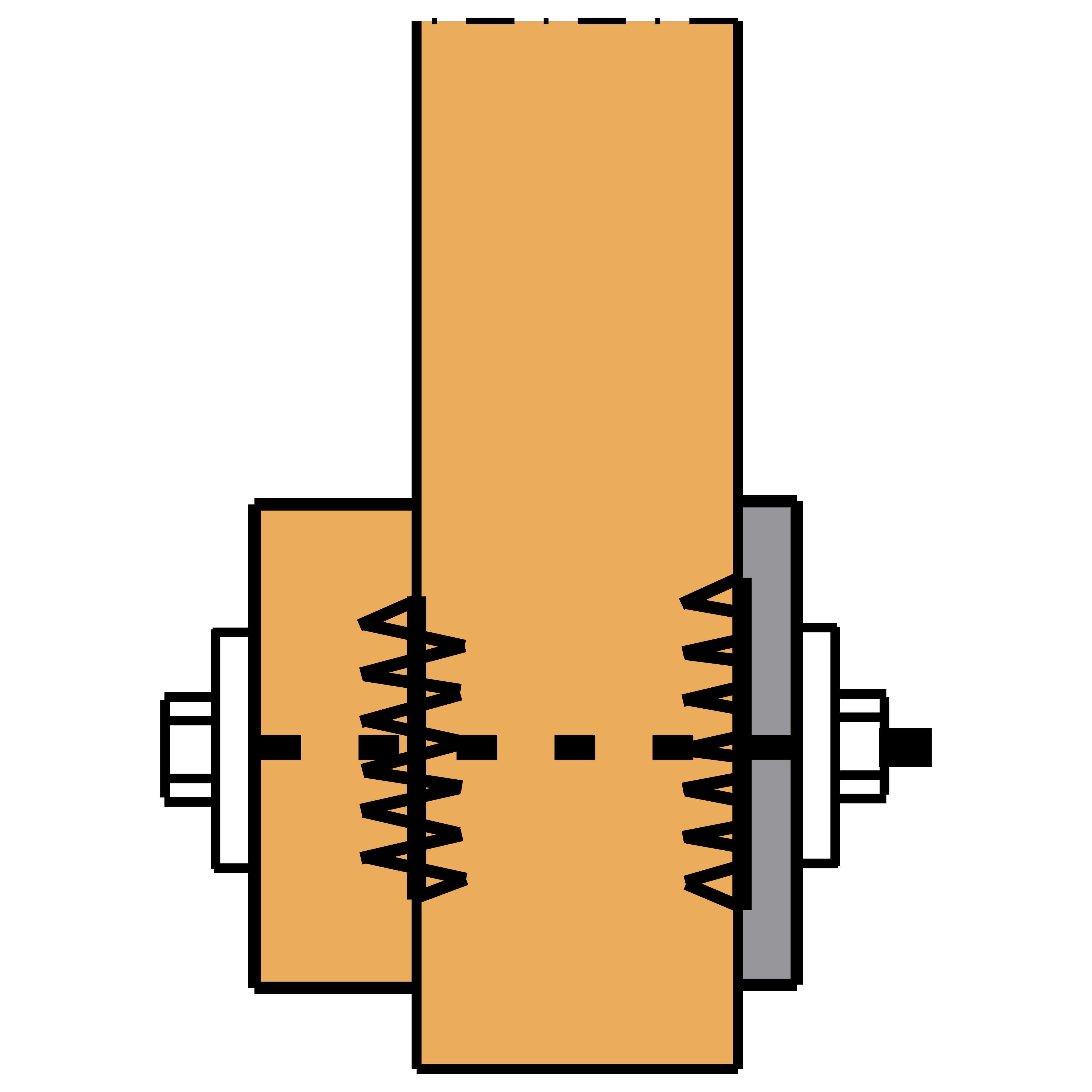

C10 C11.jpg

Vlastnosti

Materiál

  • Pozinkovaný

Aplikace

Anwendbare Materialien

Dřevo

Anwendungsbereich

  • Spolu s hmoždinkou slouží ke spojení dvou dřevěných prvků.

Technické údaje

Rozměry


Rozměry a typické hodnoty

Art. nr. Hmotnost [kg] Rozměry konektoru
Průměr Výška [mm] Tloušťka a1 [mm] a2 [mm]
Vnější Středový otvor Boční otvory Zuby Celkem t [mm]
dc [mm] d1 [mm] d2 [mm] h1 [mm] hc [mm]
C10-500.055030.5-12273--
C10-650.0936535.5-12273--
C10-800.118049.5-12273--
C10-950.149565.5-12273--
C10-1150.1911585.5-12273--

Hodnoty pro připojení

Art. nr. Typická kapacita [kN]
Rc,k
C10-508.8
C10-6513.1
C10-8017.9
C10-9523.1
C10-11530.8

Pro nosnosti s kotevní deskou se hodnoty sčítají.

Musí být dodrženy minimální vzdálenosti disku hmoždinek a šroubů, viz EN1995-1-1
