nowa+

NOWA+

Nowa + je vstupní zástrčka, které jsou konstrukční prvky po připojení ve vzdálenosti 10 mm, a jeho tvar odvádí vodu z konektoru.

Technický list

Servisní třída 3

Podrobnosti produktu

Obrázky




Vlastnosti

Material

Kvalita oceli:

S 235 JR dle norem DIN EN 10025

Ochrana proti korozi:

Tloušťka vrstvy pozinkování asi 55 mikronů v souladu s DIN EN 1461

Vorteile

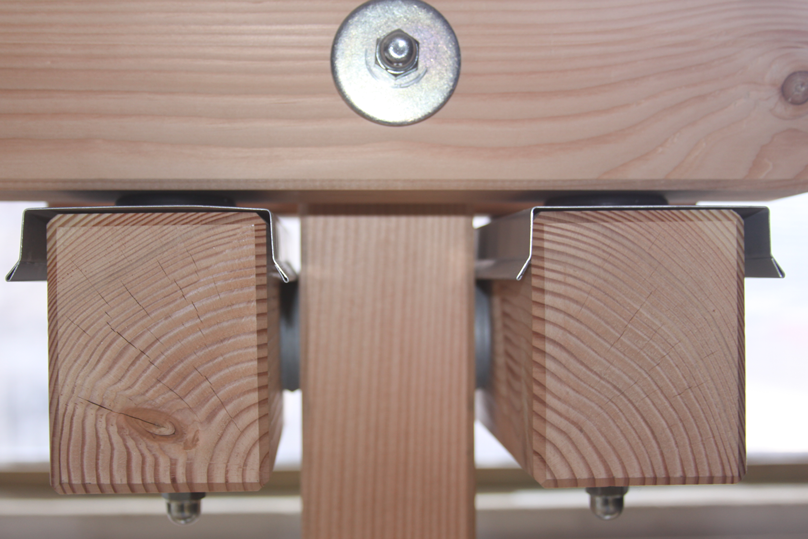

Vestavěná hmoždinka distanční, umožňuje instalaci komponentů pro připojení na dálku.
Příchozí voda je bezpečně přenášena patentovanou vodicí drážkou, která přesahuje vnější obvod. Vnikání vody v citlivých oblastech, je zabráněno, a volný přístup vzduchu umožňuje sušení složek.
Instalace je velmi jednoduchá a lze ji provádět přímo na staveništi
Nowa + je vyrobena z nerezové oceli a nabízí řešení pro dubové konstrukce nebo i konstrukce z jiných tvrdých dřev nebo pro oblasti se zvýšeným rizikem koroze.

Aplikace

Anwendbare Materialien

Dřevo, výrobky ze dřeva, ocel

Anwendungsbereich

Nowa + je zástrčka pro styk se základovou deskou, který plní konstrukční prvky pro připojení do vzdálenosti 10 mm a jeho tvar odvádí vodu z konektoru.

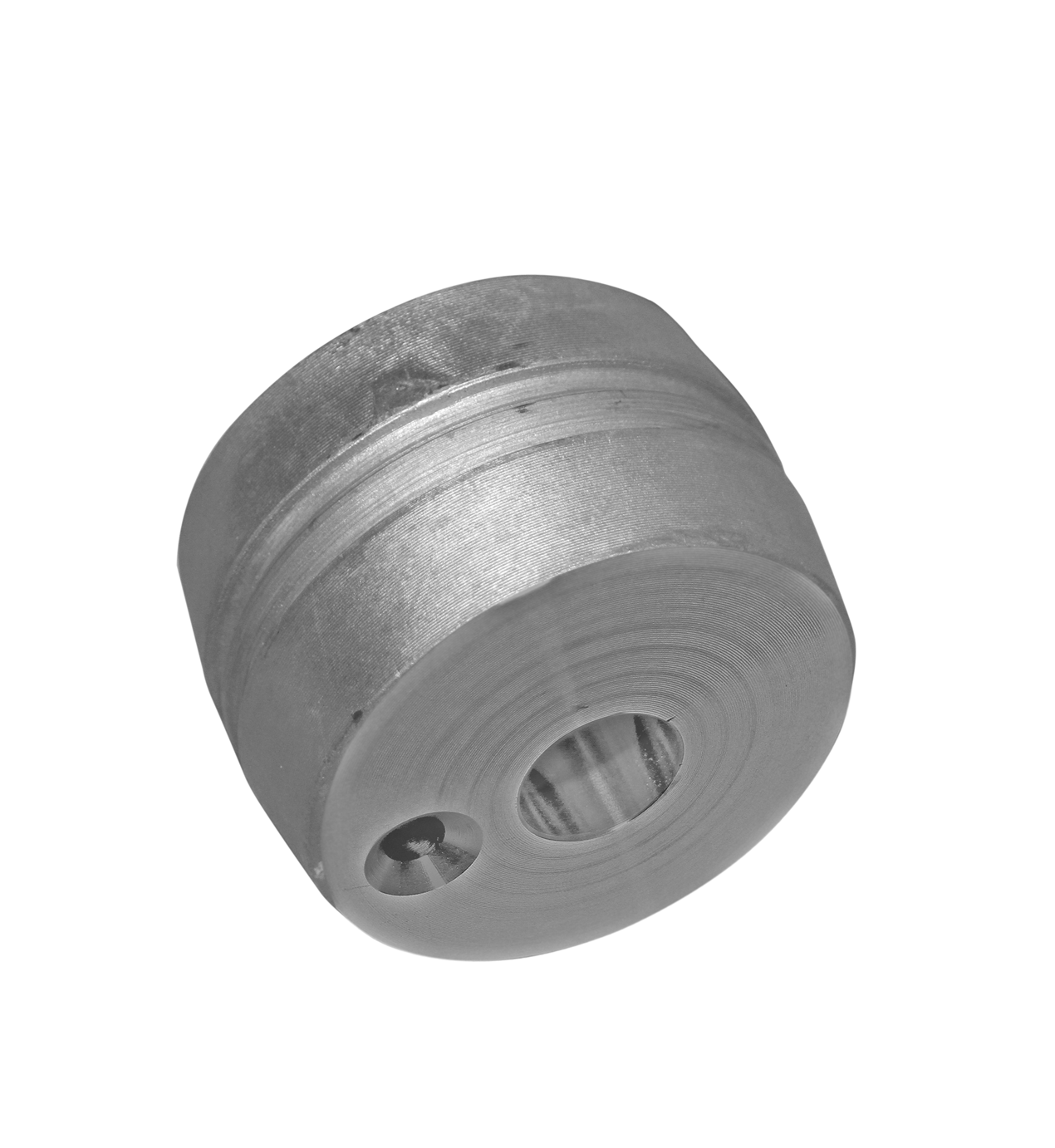

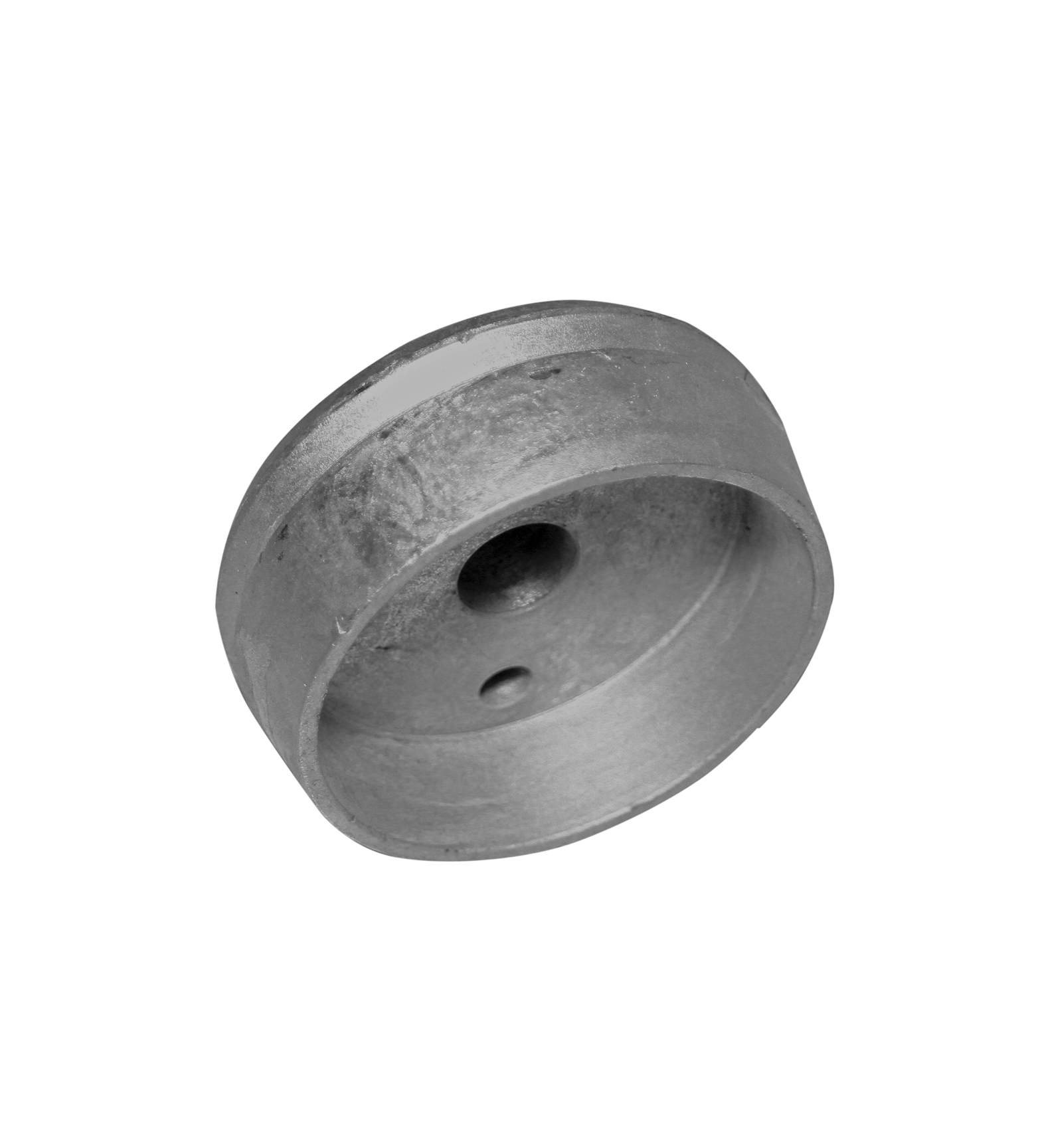

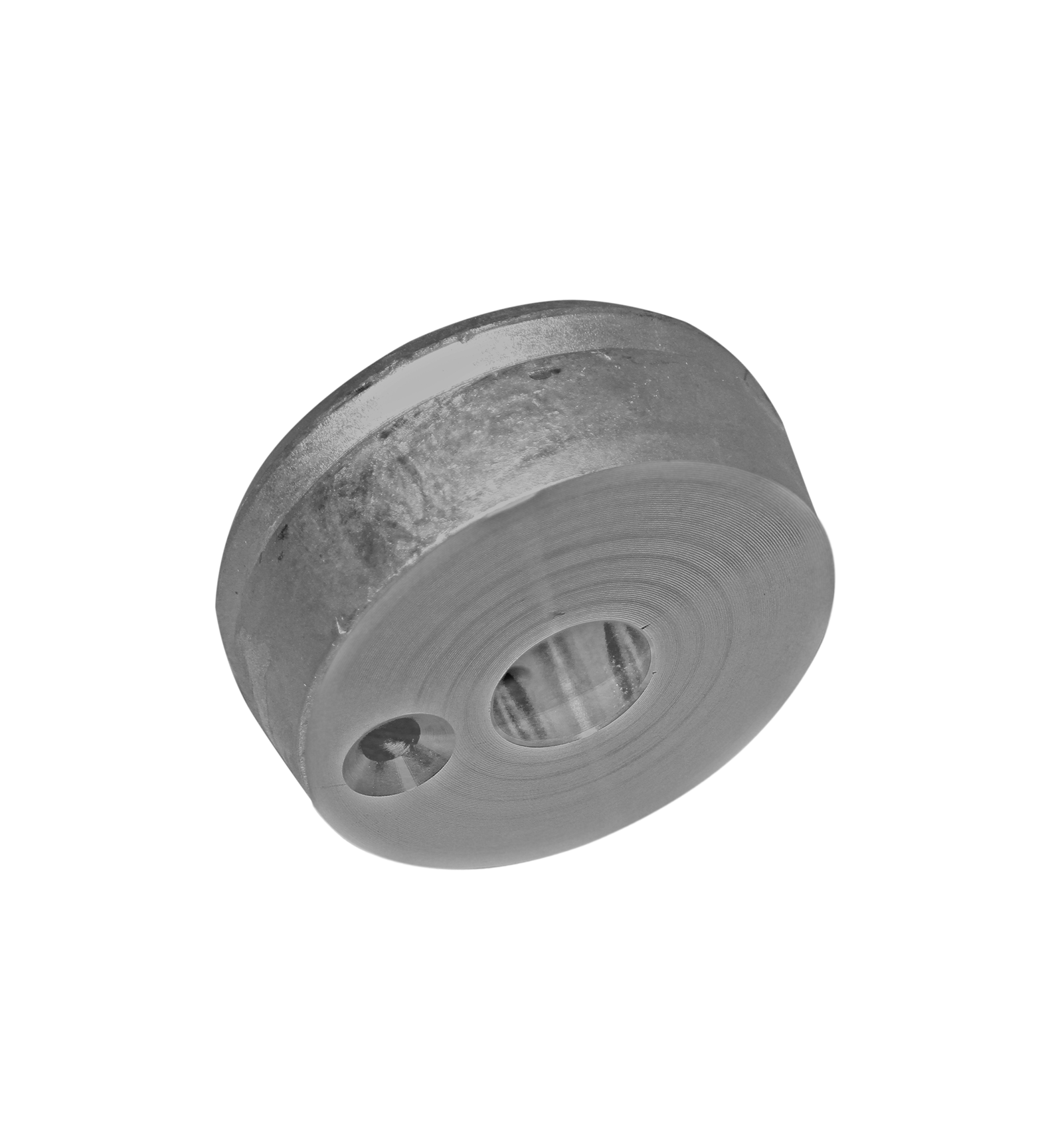

Obvykle se volí na dřevěné dřevo terminálu dvojdílný kotevní system Nowa + s kruhovým klínem typu N1 a oceli dřeva odpovídající jednostrannemu typu N2.

Technické údaje

Rozměry

Reference	konektor rozměry[mm]
	rozměry výrobku[mm]
	he[mm]	dc-s[mm]	hs[mm]	b2[mm]	b1[mm]	db[mm]	Ø (2)	výška
							External	Total
							dc[mm]	hc[mm]
N1-190	22.5	-	-	6.6	18	16	190	55
N2-80	15	25	8	6.6	14	12	80	33
N2-126	15	25	8	6.6	14	12	126	33
N2-160	22.5	27	10	6.6	18	16	160	42.5
N2-190	22.5	27	10	6.6	18	16	190	42.5
N3-50	15	-	-	-	12	10	50	40
N3-65	15	-	-	6.6	14	12	65	40
N3-80	15	-	-	6.6	14	12	80	40
N3-95	15	-	-	6.6	14	12	95	40
N3-126	15	-	-	6.6	14	12	126	40
N3-128	22.5	-	-	6.6	18	16	128	55
N3-160	22.5	-	-	6.6	18	16	160	55
N3-190	22.5	-	-	6.6	18	16	190	55
N4-50	15	25	8	-	12	10	50	33
N4-65	15	25	8	6.6	14	12	65	33
N4-80	15	25	8	6.6	14	12	80	33
N4-95	15	25	8	6.6	14	12	95	33
N4-126	15	25	8	6.6	14	12	126	33
N4-128	22.5	27	10	6.6	18	16	128	42.5
N4-160	22.5	27	10	6.6	18	16	160	42.5
N4-190	22.5	27	10	6.6	18	16	190	42.5

d_b: Průměr šroubu

"+" : Skladem

"/" : Dodací doba na dotaz

Hodnoty pro připojení

Reference	smyk connectors únosnost
	Characteristic Capacities[kN]
	charakteristická hodnota of the zatížení-bearing únosnost parallel to the fiber (α=0)
N1-190	73.3
N2-80	20
N2-126	39.6
N2-160	56.7
N2-190	73.3
N3-50	9.9
N3-65	14.7
N3-80	20
N3-95	25.9
N3-126	39.6
N3-128	40.5
N3-160	56.7
N3-190	73.3
N4-50	9.9
N4-65	14.7
N4-80	20
N4-95	25.9
N4-126	39.6
N4-128	40.5
N4-160	56.7
N4-190	73.3

Je síla příčníků, úhel α není rovno "0", pak je nosnost na:

$R_{c,α,k}=k_{α}\timesR_{c,0,k}$

$mit k_{α} = \frac{1} {(1,3 + 0,001 \times d_{c}) \times sin^2α + cos^2α}$

Instalace

Befestigung

Používá se instalační nástroj Zobo fréza
Pro typy N3 a N4 ≥ 65 mm vnitřního vybrání ve druhém stupni, je potřeba vybrání Například pomocí Forstnerova vrtáku
U velikosti N3 a N4 <65 mm lze vytvořit vybrání v jedné operaci, na což existuje vhodný vrták
Instalace jednoduchým nakreslením šroub svorky, vzhledem k uložení žádné speciální pomůcky nejsou potřebné.
