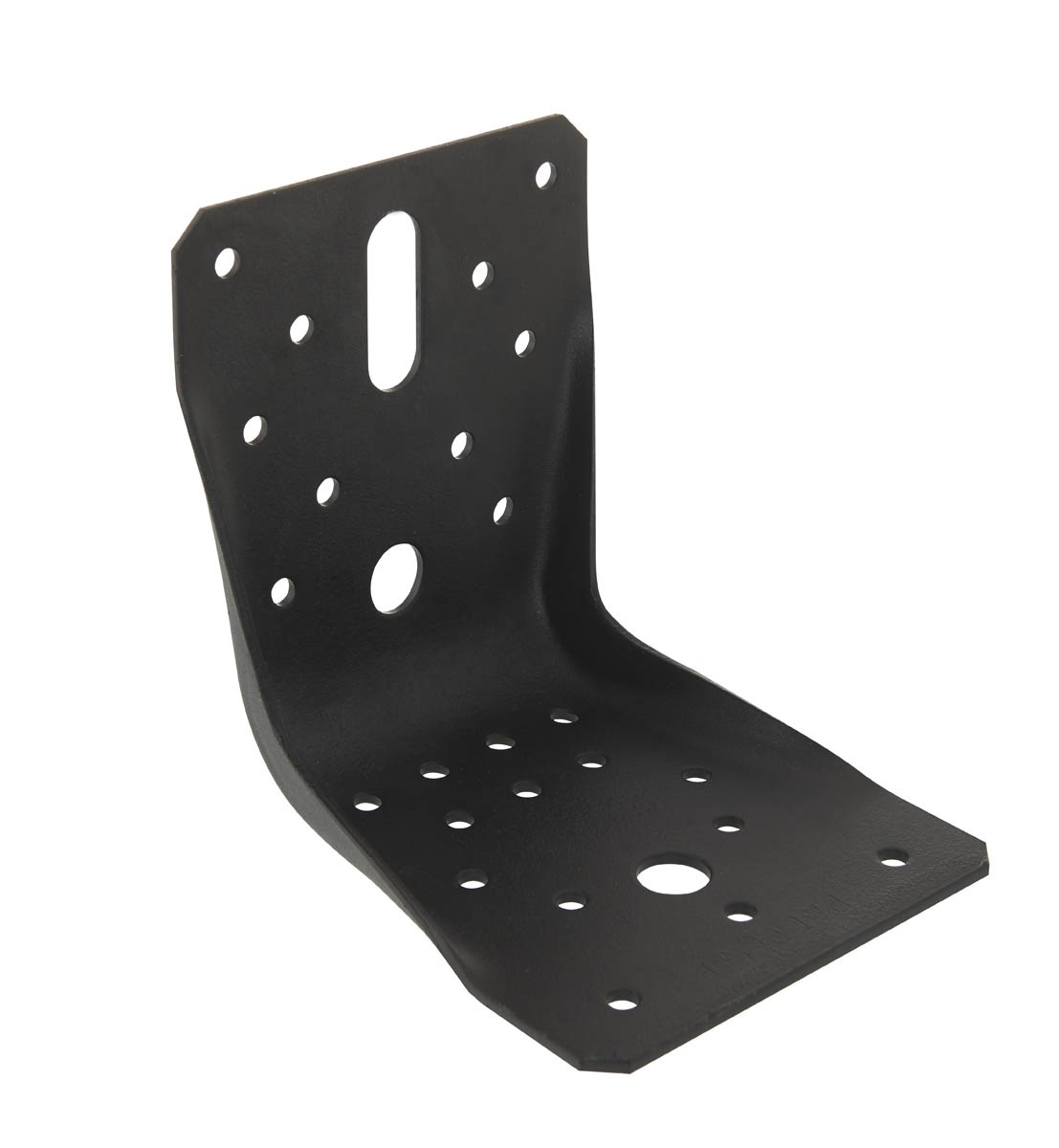

ABR100PB

Nerezový úhelník (9015S 100S)

Úhelníky ABR jsou vhodné pro spoje, kde je požadována velká síla spojení. ABR jsou opatřeny žebry. Standardní nerez  lze použít v konstrukcích, které jsou kladeny zvláštní požadavky na odolnost proti korozi.

Technický list
Označení CE
Označení CE
ETA
ETA
Novinky
Novinky
Servisní třída 2
Servisní třída 2
Acier RAL 9005
Acier RAL 9005
EPD
EPD
Exteriér
Exteriér
ABR100PB_SSTBP_homepage_FR_fr
ABR100PB_SSTBP_homepage_ES_es
ABR100PB_SSTBP_homepage_NL_nl
ABR100PB_SSTBP_homepage_PT_pt
ABR100PB_SSTBP_homepage_SE_sv
ABR100PB_SSTBP_homepage_FI_fi

Podrobnosti produktu

Obrázky

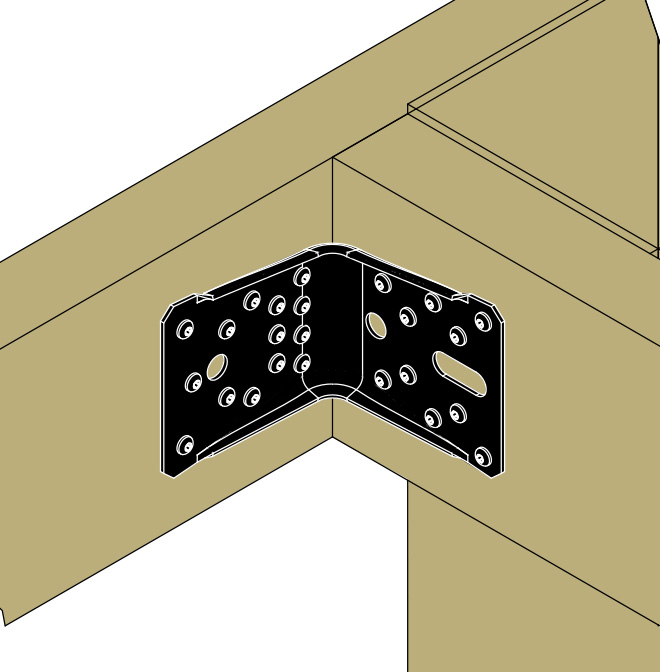

ABR100PB situation.png

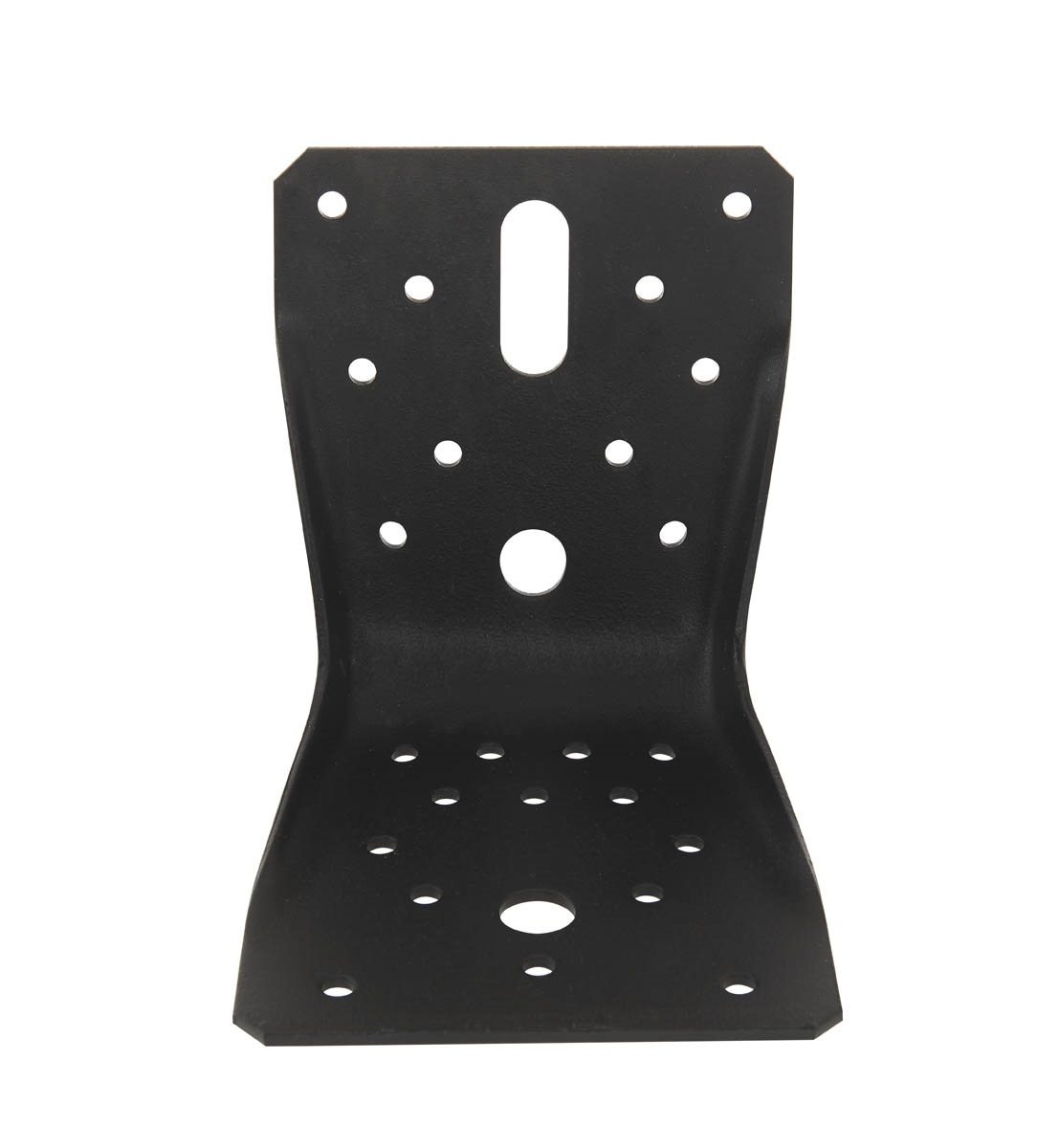

ABR100PB face.jpg

Vlastnosti

Material

Stahlqualität:

  • Edelstahl 1.4401 bzw. 1.4404 (V4A) gemäß EN10088.
  • Die von uns verwendeten Edelstahlsorten sind der Korrosionswiderstandsklasse III

Vorteile

  • Hohe Steifigkeit durch beidseitiger Aufkantung
  • Hohe Belastungswerte
  • Optimiertes Nagelbild
  • ABR-S (100): Bohrungen Ø12mm für M10er Bolzen
  • ABR-S (100): Betonanschluss mit nur einem Bolzen möglich
  • ABR-S (9015): Weniger Gewicht- dadurch bessere Handhabung im Lager
  • ABR-S (9015): Ø13 mm Bolzenlöcher für konstruktive Befestigungen

Aplikace

Anwendbare Materialien

Auflager:

  • Holz, Beton, Stahl

Aufzulagerndes Bauteil:

  • Holz, geeignete Holzwerkstoffe

Anwendungsbereich

  •  zur Befestigung von Holz auf Beton

Technické údaje

Rozměry

Rozměry

Rozměry
Rozměry
Referencekonektor rozměry
ostatnírozměry výrobku[mm]příruba Botvory příruba C
hmotnost[kg]A[mm]B[mm]C[mm]tloušťka[mm]hřebíky or šroubyBoltsOblonghřebíky or šroubyBolts
ABR100PB0.2690100100210 Ø51 Ø121 Ø12x3214 Ø51 Ø12

Wood/wood connection beam/beam type - assembly with 2 angle brackets

ReferenceDecking únosnost
výrobek capacities - dřevo to dřevo
počet of Fastenerscharakteristické hodnoty[kN]
příruba Bpříruba CR₁,ₖR4/5,kR2/3,k
množstvítypmnožstvítypCSA5,0x35PBCSA5,0x35PBCSA5,0x35PB
ABR100PB10.0CSA5,0x35PB14.0CSA5,0x35PB11.74.212.8

Wood/concrete connection post/beam type - assembly with 2 angle brackets

ReferenceDecking únosnost
výrobek capacities - dřevo to beton
počet of Fastenerscharakteristické hodnoty[kN]
příruba Bpříruba CR2/3,kR₁,ₖR4/5,k
množstvítypmnožstvítypCSA5,0x35PBCSA5,0x35PBCSA5,0x35PB
ABR100PB10.0CSA5,0x35PB1.0WA M10-78/58.7min(20,6;21,6/kmod)10.4

Instalace

Instalace

Befestigung

  • Für die Befestigung müssen rostfreie Kammnägel, Schrauben oder Bolzen der vergleichbaren Stahlqualität verwendet werden, um Kontaktkorrosion zu vermeiden

.

  • konektor LSSU  lze upravit na místě v požadovaném úhlu.
  • na šikmé spoje
  • úhel +/- 45 °

Certifikace

Evropské technické posouzení (ETA)

eta-06-0106-2026-03-09.pdf
product.doc.history.show
eta-06-0106-2021-04-09.pdf
eta-06-0106-2020-01-29-cor1.pdf
eta-06-0106.pdf
eta-060106-sst-ab-r10-2018-issued.pdf
eta-060106-sst-ab-v8-2016.pdf
